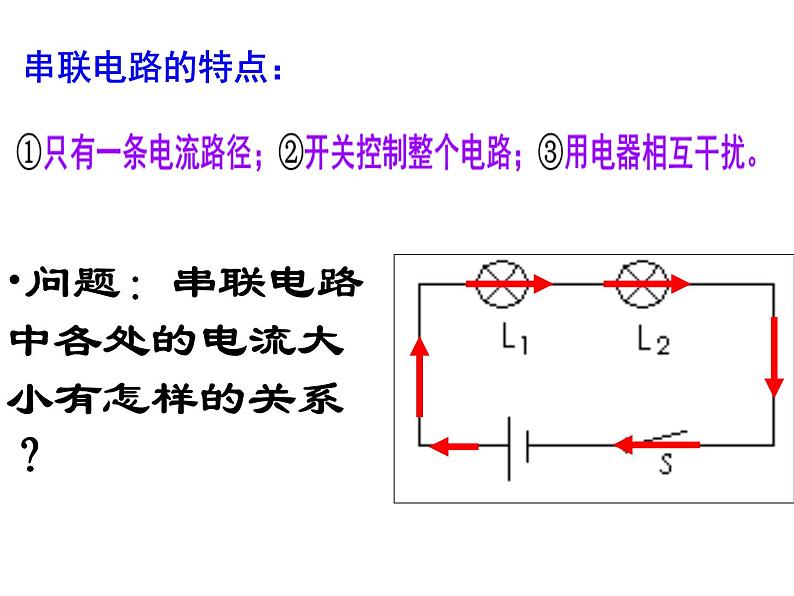

问题：串联电路中各处的电流大小有怎样的关系？
串联电路的特点：

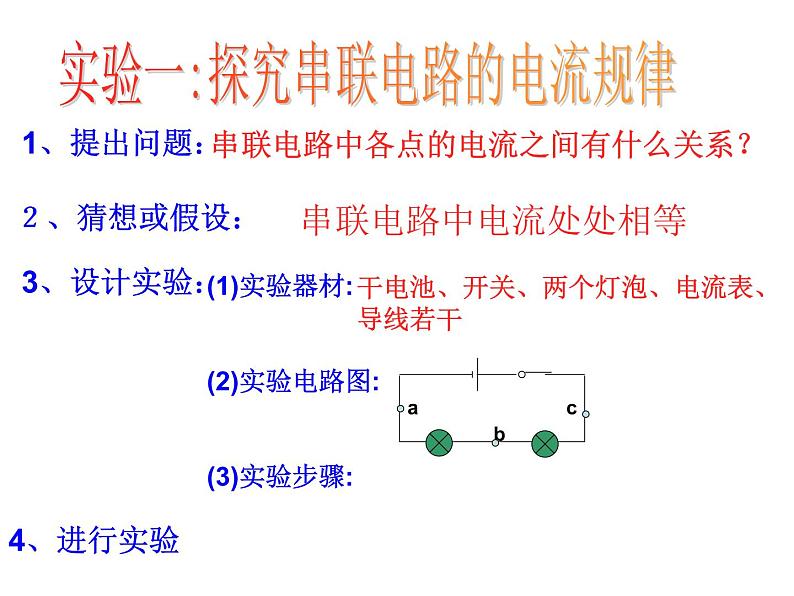

实验一:探究串联电路的电流规律
串联电路中各点的电流之间有什么关系？
(1)实验器材:(2)实验电路图:(3)实验步骤:
干电池、开关、两个灯泡、电流表、导线若干
串联电路中电流处处相等

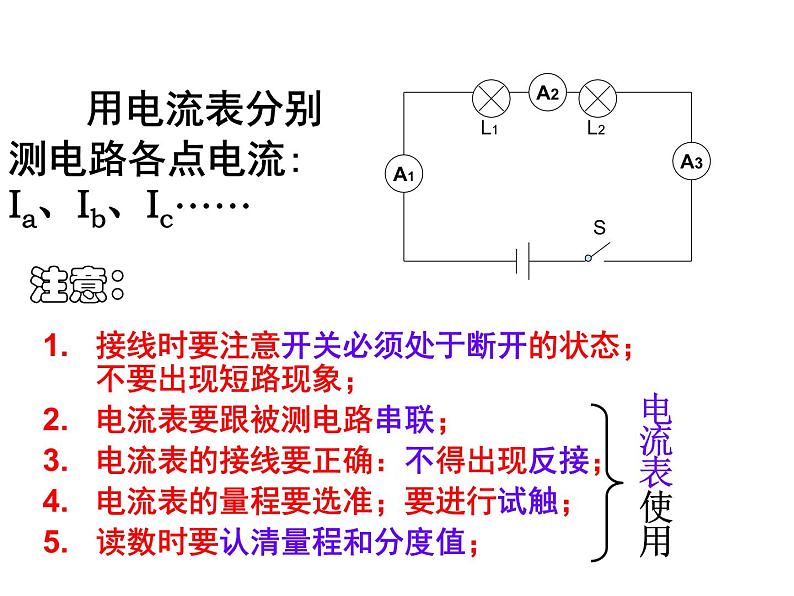

接线时要注意开关必须处于断开的状态；不要出现短路现象；电流表要跟被测电路串联；电流表的接线要正确：不得出现反接；电流表的量程要选准；要进行试触；读数时要认清量程和分度值；
用电流表分别测电路各点电流:Ia、Ib、Ic……

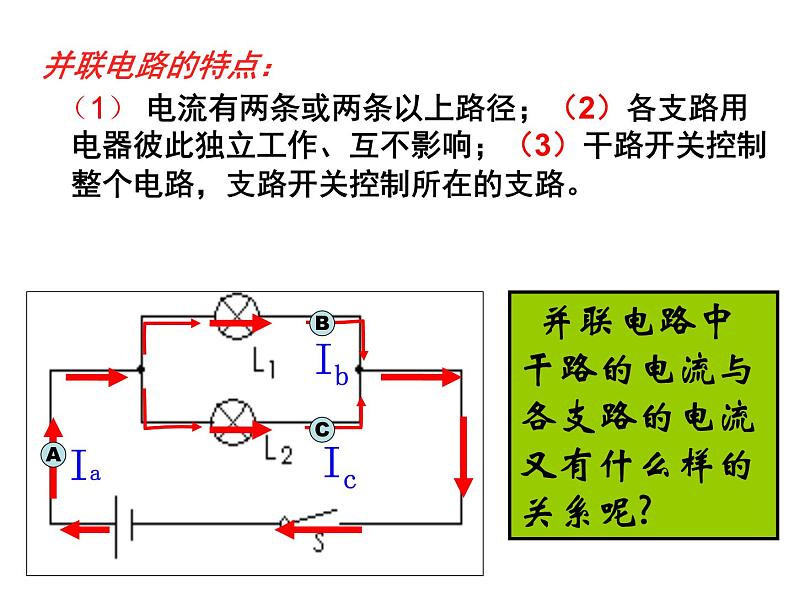

并联电路的特点： （1） 电流有两条或两条以上路径；（2）各支路用电器彼此独立工作、互不影响；（3）干路开关控制整个电路，支路开关控制所在的支路。
并联电路中干路的电流与各支路的电流又有什么样的关系呢?

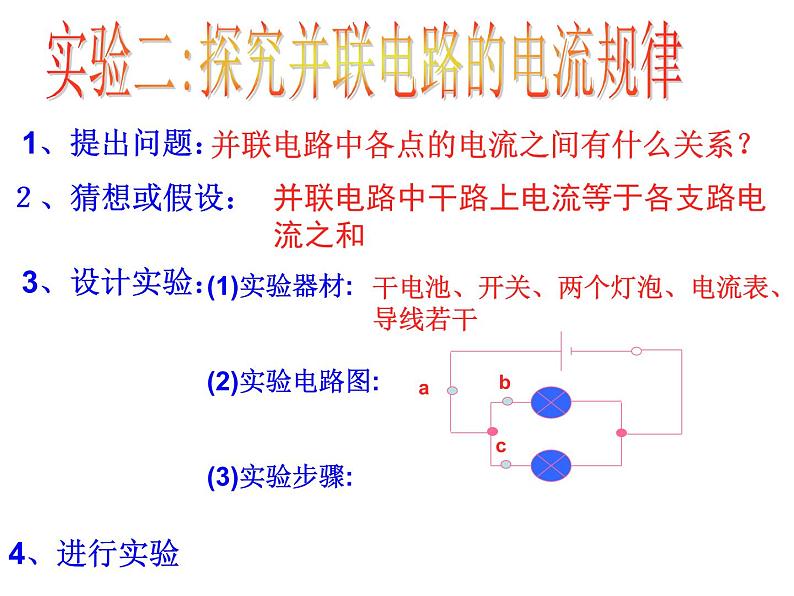

实验二:探究并联电路的电流规律
并联电路中各点的电流之间有什么关系？
并联电路中干路上电流等于各支路电流之和

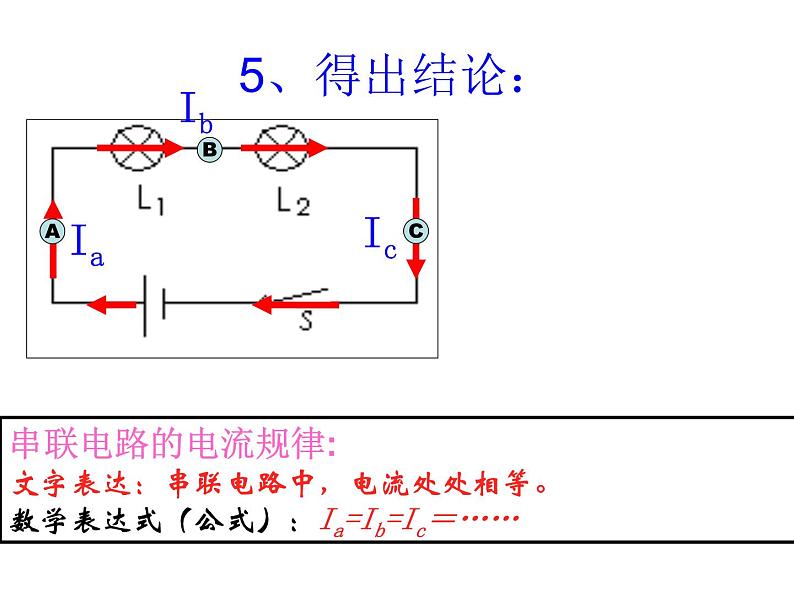

串联电路的电流规律:文字表达：串联电路中，电流处处相等。数学表达式（公式）：Ia=Ib=Ic＝……

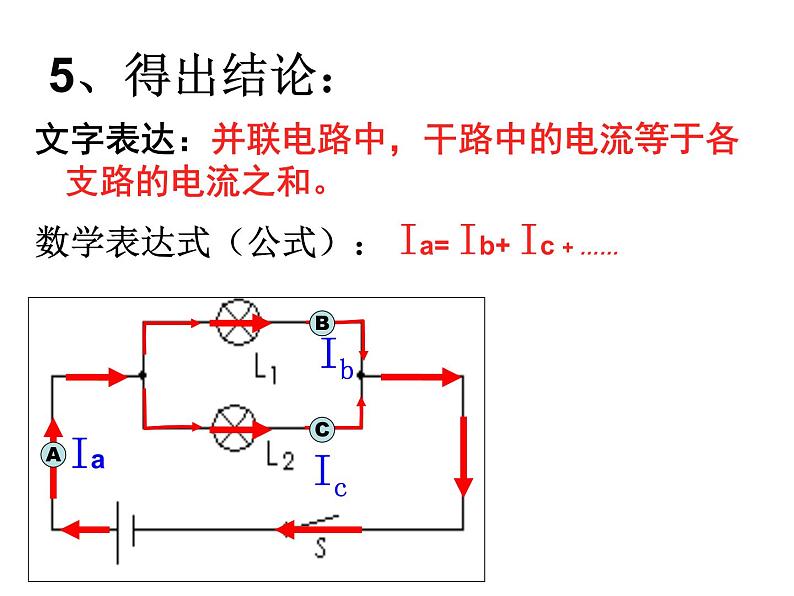

文字表达：并联电路中，干路中的电流等于各支路的电流之和。
数学表达式（公式）： Ia= Ib+ Ic + ……
实验中你遇到了哪些问题?你又是如何解决的？
实验归纳法：在实验的基础上，对实验数据认真加以分析，归纳出物理规律的研究方法。注意： 1、避免特殊性，即用不同规格的灯泡做实验。 2、避免偶然性，即要换不同规格的灯泡多做几次实验。
1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[ ]A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小
4、按电路图连接实物图
4、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
6、有L1和L2两只灯泡串联在电路中， 闭合开关后发现L1很亮，L2很暗， 那么（ ）
A、L1中电流较大 B、L2中电流较大C、L1和L2中的电流一样大D、由于灯的亮度不同故无法比较 电流的大小
5、在一个电路中有两个用电器，用电流 表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____； 如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
6、下列电路中，能正确测出电灯L2的电流的是（ ）
9、如图所示，已知A1的示数是0.8A， A2的示数是1.5A，则通过灯L1的电流 是_____A，灯L2的电流是______A。
7、如图所示，电流表A1、A2和A3的 示数分别为1.2A、0.8A和0.3A，那么 通过灯L1的电流是_____A, L2的电流 是__ __A, L3的电流是_____A。
通过本节课的学习，你收获了哪些知识，还有哪些疑问？
