第十五章第3节 串联和并联 学案 人教版九年级物理全一册

                      串联和并联

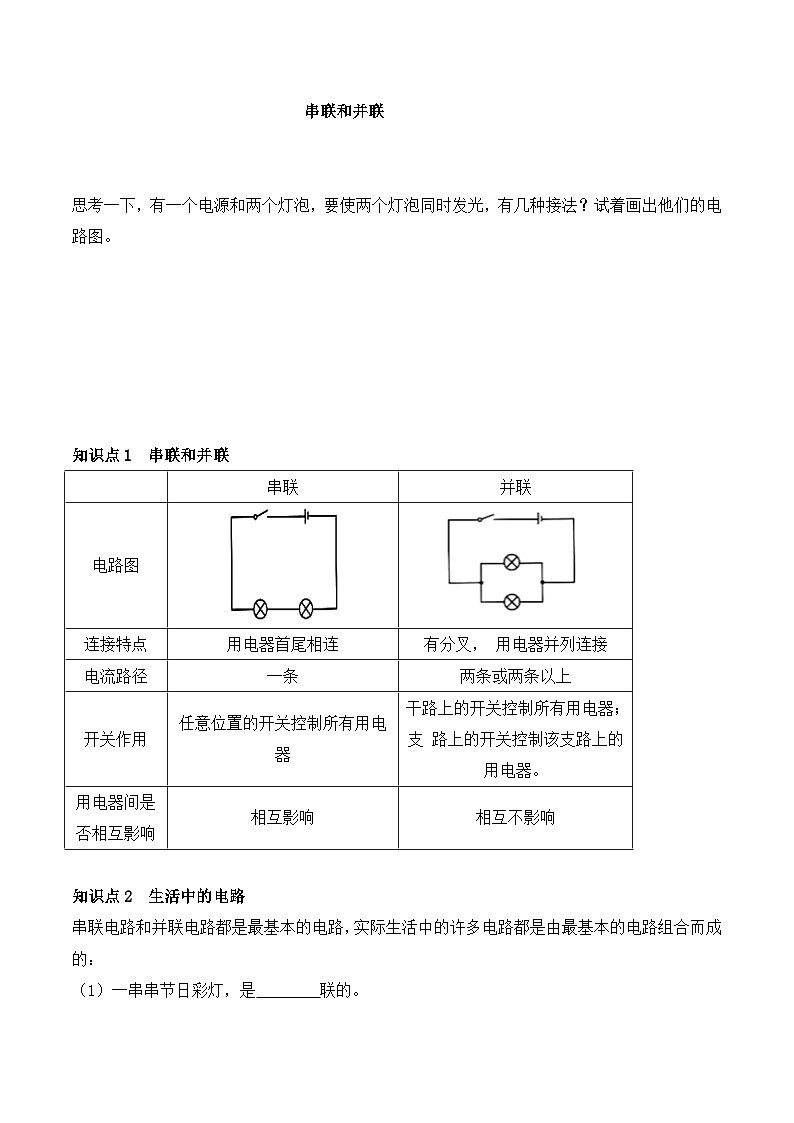

思考一下，有一个电源和两个灯泡，要使两个灯泡同时发光，有几种接法？试着画出他们的电路图。

知识点1  串联和并联

知识点2  生活中的电路

串联电路和并联电路都是最基本的电路，实际生活中的许多电路都是由最基本的电路组合而成的：

（1）一串串节日彩灯，是        联的。

（2）家里各个电器之间是          联的。

（3）街道上的路灯是______联的。

（4）教室的各盏灯与插座是     联的。

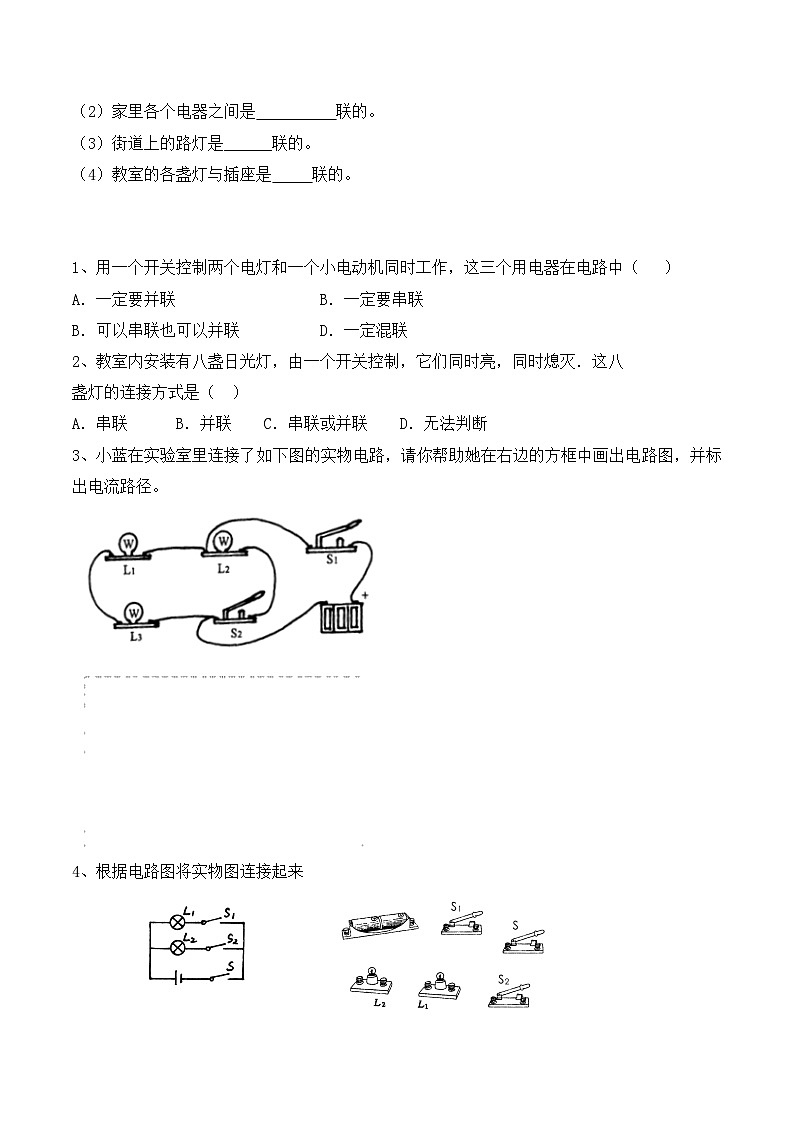

1、用一个开关控制两个电灯和一个小电动机同时工作，这三个用电器在电路中（   ）

A．一定要并联                  B．一定要串联

B．可以串联也可以并联          D．一定混联

2、教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八
盏灯的连接方式是（  ）
A．串联   B．并联  C．串联或并联  D．无法判断

3、小蓝在实验室里连接了如下图的实物电路，请你帮助她在右边的方框中画出电路图，并标出电流路径。

4、根据电路图将实物图连接起来

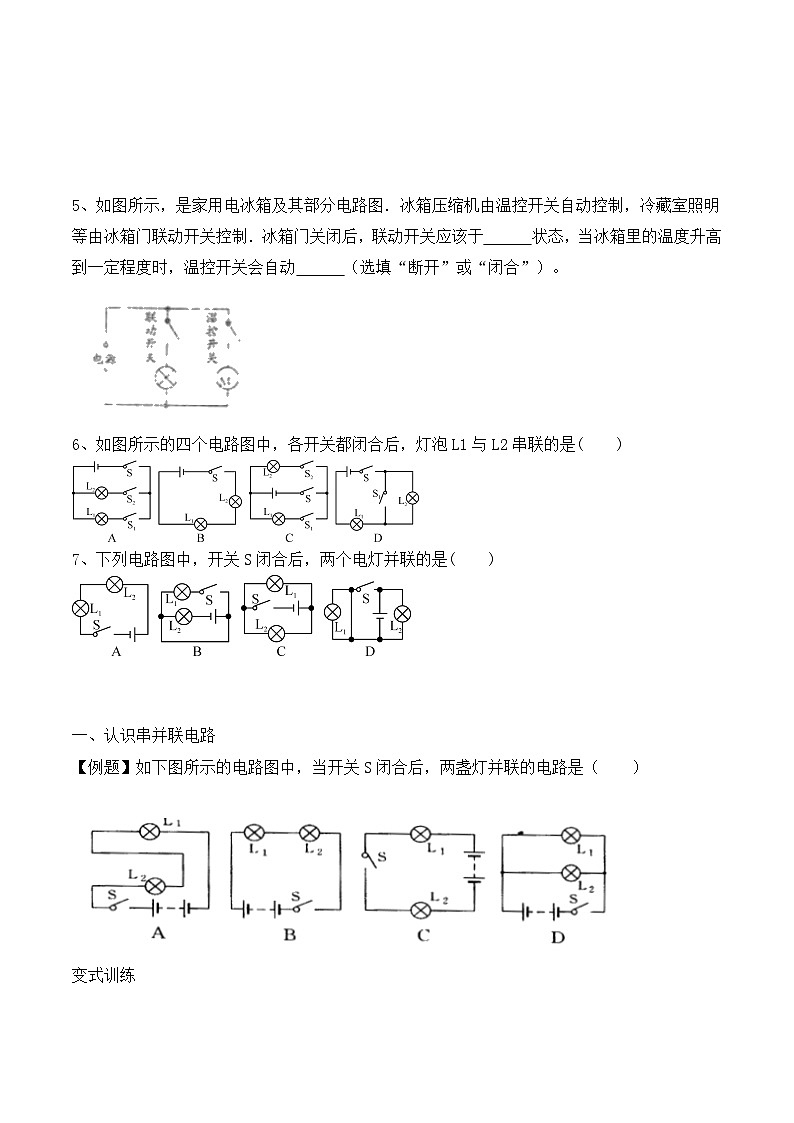

5、如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该于   状态，当冰箱里的温度升高到一定程度时，温控开关会自动   （选填“断开”或“闭合”）。

6、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是(    )

7、下列电路图中，开关S闭合后，两个电灯并联的是(    )

一、认识串并联电路

【例题】如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（    ）

变式训练

1、如图所示的电路，要使两个小灯 泡L1，L2串联，应（   ）
A．断开开关S1，S2，闭合开关S3  B．断开开关S1，S3，闭合开关S2

C．断开开关S1，闭合开关S2，S3  D．断开开关S2，闭合开关S1，S3

2、根据实物图画出相对应的电路图

二、按要求设计电路

【例题】家用电吹风主要有带扇叶的电动机和电热丝组成,为了保证电吹风的安全使用,要求:电吹风不工作时,电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是（   ）

变式训练

1、击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于图中 “S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于图中 “S乙”闭合），甲方指示灯L甲亮。在如图所示的四个电路中，可能实现上述功能的是（　 　）

2、现有两节干电池、红灯L1、绿灯L2、电铃、开关S1、S2等器材，设计电路．要求：S1闭合、S2断开时，红灯亮电铃响，绿灯不亮；S1断开、S2闭合时，绿灯亮电铃响，红灯不亮．先画出电路图，再把实物图14连接起来．

                    图14

一、填空题

1．如图1所示，要使两灯串联，应闭合开关________，闭合________时两灯并联，同时闭合________是不允许的．

2．如图2所示电路图，当开关S1、S2、S3都闭合时，灯L1、L2、L3是________联，其中开关S1控制________灯，S2控制________灯，S3控制________灯．

图1                图2               图3

3．图3所示电路中a、b、c、d是四个接线柱，若用导线将接线柱_______连接时，出现短路现象；若使电灯L1、L2、L3并联，应用导线连接接线柱_______和_______；若使L1、L3并联，应用导线连接接线柱_______；若使L2、L3串联，应用导连接接线柱_______．

4．如图4所示，灯L1与L2是_______联的，当开关S断开时，灯L1与灯L2______熄灭．

图4                图5              图6                图7

5．如图5所示，灯L1与灯L2是________联，当只闭合开关S1时，灯________亮，灯________不亮．当开当S1、S2都闭合时，灯________亮．

6．在图6所示的电路中，若使灯泡L1、L2串联在电源上，应使接点________相连，若使L1、L2并联应使接点________相连．

7．在图7电路中，下列说法中正确的是    (    )

A．当S1和S2都断开时，L1、L2、L3是串联 B．当S1和S2都闭合时，L1、L2、L3是并联

C．当只闭合S1时，L1、L2、L3是并联     D．当只闭合S2时，L1、L2、L3是串联

8.如图所示，灯泡L1，L2属于并联接法的是（　　）
A.B.C.D.


10.小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（   ）

A．冰箱内的照明灯和压缩机串联

B．冰箱内的照明灯和压缩机并联，开关S在干路上

C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联

D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联

11.在“组成串联电路”的学生实验中，如图9所示，当开关S闭合时，灯L1和L2均不亮．某同学用一根导线去检查电路的故障：他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮；然后并接在灯L2两端时发现两灯均不亮．由此可以判断    (    )

A．灯L1短路   B．灯L1断路      C．灯L2短路     D．灯L2断路

12.如图10所示电路，下列说法中正确的是    (    )

    A．S1、S3断开，S2闭合，L1、L2串联    B．S2断开，S1、S3闭合，L1、L2串联

C．S1、S2闭合，S3断开，L2发光        D．S1、S2、S3均闭合，L1、L2都发光

      图9                      图10

13.根据实物图11的连接图，画出电路图．

图11

14、根据电路图12将实物图连接起来

图12

15、根据图13甲所示的电路图，将实物图(图乙)中未连接的地方连起来(连线不交叉)．

图13
