人教版九年级全册第十八章 电功率第2节 电功率同步练习题

这是一份人教版九年级全册第十八章 电功率第2节 电功率同步练习题，共22页。试卷主要包含了2 电功率》同步练习，15 W      D，1A～0，5Ω等内容，欢迎下载使用。

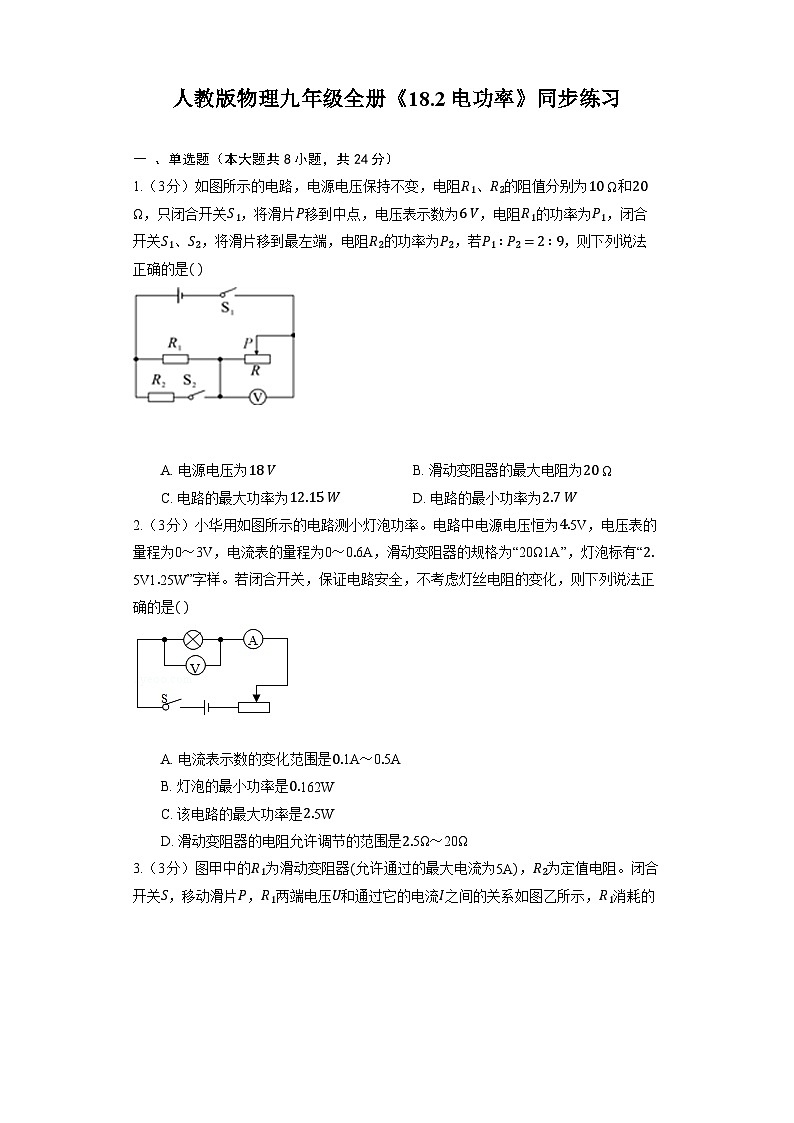

人教版物理九年级全册《18.2 电功率》同步练习

一 、单选题（本大题共8小题，共24分）
1.（3分）如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1，将滑片P移到中点，电压表示数为6 V，电阻R1的功率为P1，闭合开关S1、S2，将滑片移到最左端，电阻R2的功率为P2，若P1∶P2=2∶9，则下列说法正确的是( ) 

 

A. 电源电压为18 V       B. 滑动变阻器的最大电阻为20 Ω
C. 电路的最大功率为12.15 W       D. 电路的最小功率为2.7 W
2.（3分）小华用如图所示的电路测小灯泡功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，保证电路安全，不考虑灯丝电阻的变化，则下列说法正确的是( ) 
 

A. 电流表示数的变化范围是0.1A～0.5A
B. 灯泡的最小功率是0.162W 
C. 该电路的最大功率是2.5W 
D. 滑动变阻器的电阻允许调节的范围是2.5Ω～20Ω

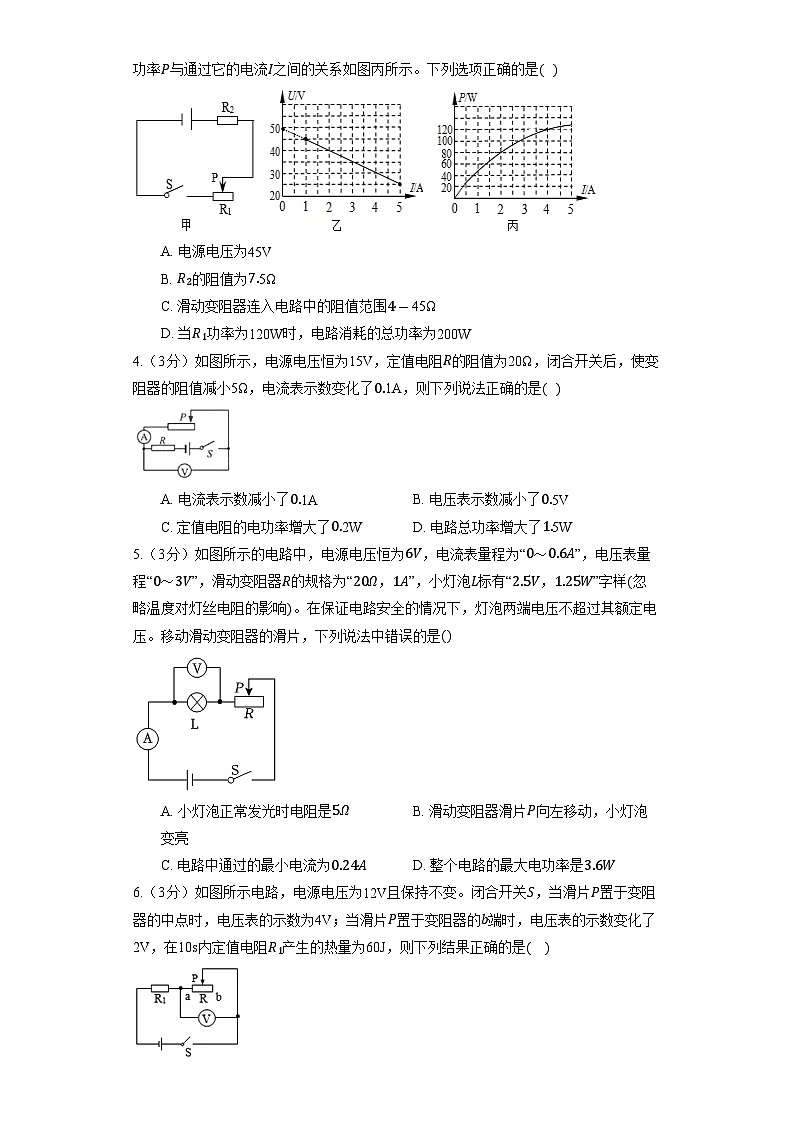

3.（3分）图甲中的R1为滑动变阻器(允许通过的最大电流为5A)，R2为定值电阻。闭合开关S，移动滑片P，R1两端电压U和通过它的电流I之间的关系如图乙所示，R1消耗的功率P与通过它的电流I之间的关系如图丙所示。下列选项正确的是(    )
A. 电源电压为45V
B. R2的阻值为7.5Ω
C. 滑动变阻器连入电路中的阻值范围4-45Ω
D. 当R1功率为120W时，电路消耗的总功率为200W
4.（3分）如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是(    )

A. 电流表示数减小了0.1A B. 电压表示数减小了0.5V
C. 定值电阻的电功率增大了0.2W D. 电路总功率增大了1.5W
5.（3分）如图所示的电路中，电源电压恒为6V，电流表量程为“0～0.6A”，电压表量程“0～3V”，滑动变阻器R的规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”字样(忽略温度对灯丝电阻的影响)。在保证电路安全的情况下，灯泡两端电压不超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是()

A. 小灯泡正常发光时电阻是5Ω B. 滑动变阻器滑片P向左移动，小灯泡变亮
C. 电路中通过的最小电流为0.24A D. 整个电路的最大电功率是3.6W
6.（3分）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J，则下列结果正确的是(    )
A. 电路中的最小电流为1.5A
B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C. R1先后两次消耗的电功率之比为4：3
D. R先后两次消耗的电功率之比为8：9
7.（3分）已知甲、乙两灯的额定电压分别是12V和6V，两灯的U-I关系如图所示。在确保电路安全的前提下，下列说法正确的是()

A. 两灯正常发光时，甲灯的电阻较小
B. 两灯并联，只能使甲灯正常发光
C. 两灯并联，电路消耗的最大功率为14.4W
D. 两灯串联在16V的电路中，甲、乙两灯消耗的功率之比为3：1
8.（3分）如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则( ) 

A. 测试仪中电压表的示数越大 B. 测试仪中电流表的示数越小
C. 电路消耗的总功率越小 D. 电压表与电流表示数的比值越大
二 、多选题（本大题共2小题，共6分）
9.（3分）如图所示，R1和R2为阻值不同的定值电阻，滑片P置于变阻器中间，电源电压保持不变，下列说法正确的是(    )

A. 只闭合S1，滑片向左滑动，电压表的示数不变
B. 只闭合S2，滑片向右滑动，电压表与电流表A1示数的比值变小
C. 只闭合S2和S3，且滑片置于最右端时，两电流表的示数可能相等
D. 先闭合S1，S2，电路中的总电流为I1，再闭合S3并移动滑片后，电路中的总电流为I2，I1与I2可能相等
10.（3分）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P向b端移动的过程中，下列说法正确的是(    )

A. 电流表的示数变小 B. 电阻R1消耗的电功率变大
C. 电压表的示数变小 D. 电路消耗的总功率变小
三 、填空题（本大题共5小题，共20分）
11.（4分）导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示。则由图可知导体A的电阻为______Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为______A。

12.（4分）一密封盒内有一定值电阻R1和一可变电阻R2(其阻值可调可读)，用一个9V电源和一个电流表探究这两个电阻的连接方式。通电后，将R2调到30Ω时，电流表示数为1.5A。 
(1)此时，通电100秒，整个电路消耗的电能为 ______J。 
(2)这两个电阻是 ______(选填“串联”或“并联”)的。

13.（4分）当电阻R1两端电压为3V时通过的电流为0.2A，则R1的电阻为______Ω，当它与R2=5Ω并联工作时，电功率之比P1：P2=______，电流之比I1：I2=______。
14.（4分）如图所示，是小明同学运用电学知识设计的身高测量仪，电源电压不变，R0是定值电阻，电阻R接入电路的阻值与接入电路的长度成正比，金属杆cd和MP(P是滑片)与电路接触良好，杆cd和MP的电阻不计，当被测者身高增加时，电压表的示数 ______(选填“变大”、”变小”或“不变”)。

15.（4分）在如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当温度升高时，电流表的示数______，电压表的示数______，电路消耗的总功率______；______(选填“电流表”或“电压表”)可以改装成温度计。

四 、实验题（本大题共1小题，共6分）
16.（6分）在“测量小灯泡的功率”的实验中，小铭同学选用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。 
 
(1)连接实物电路时，开关应处于 ______ 状态。 
(2)闭合开关前，图甲中滑动变阻器的滑片P应位于 ______ (选填“左”或“右”)端。 
(3)闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数，则电路可能出现的故障 ______ 。 
(4)解决故障后，再次闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为 ______ V；若想测量小灯泡的额定功率，应将图甲中滑片P向 ______ (选填“左”或“右”)端移动，使电压表的示数为 ______ V。 
(5)某同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 ______ W。
五 、计算题（本大题共4小题，共48分）
17.（12分）如图甲所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的电功率P随电流I变化关系图线如图乙所示。求： 
 
(1)滑动变阻器接入电路电阻为零时，电路中的电流； 
(2)滑动变阻器接入电路电阻最大时，滑动变阻器两端的电压； 
(3)滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的最大功率。
18.（12分）如图是某品牌家用电炒锅的简化电路，电源电压为220V，R1、R2是发热电阻，R2的阻值为88Ω。开关S接a时为高温挡，高温挡功率为2200W；开关S接b时为低温挡。试求： 
(1)电阻R1的阻值是多少？ 
(2)低温挡工作时电路中的电流是多少？ 
(3)低温挡工作5min电流做的功是多少？

19.（12分）如图甲是汽车电加热座椅垫，其内部电路如图乙所示，该座椅垫有“高温”、“低温”、“关”三个挡位，电源电压为12V，高温功率为24W，低温功率为6W。求： 
(1)开关拨到“3”是 ______ 挡，此时电路中的电流为 ______ A。 
(2)座椅垫处于“高温”挡时1小时内产生的热量。 
(3)加热片的阻值。
20.（12分）生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算： 
(1)S1、S2断开，S3闭合时，电路中的电流是多少？ 
(2)S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少？ 
(3)该电路的最大功率和最小功率之比是多少。


答案和解析
1.【答案】C;
【解析】解：(1)由电路图可知，只闭合开关S1，将滑片P移到中点时，R1与R2串联，电压表测变阻器两端的电压， 
因串联电路中总电压等于各分电压之和， 
所以，R1两端的电压： 
U1=U-U滑=U-6V， 
则电阻R1的功率： 
P1=U12R1=(U-6V)210Ω， 
闭合开关S1、S2，将滑片移到最左端时，R1与R2并联， 
因并联电路中各支路两端的电压相等， 
所以，电阻R2的功率： 
P2=U2R2=U220Ω， 
则P1P2=(U-6V)210ΩU220Ω=29， 
解得：U=9V，故A错误； 
(2)只闭合开关S1，将滑片P移到中点时， 
因串联电路中各处的电流相等， 
所以，电路中的电流： 
I=U1R1=(U-U滑)R1=U滑R2，即9V-6V10Ω=6VR2， 
解得：R=40Ω，故B错误； 
(3)闭合开关S1、S2，将滑片移到最左端，R1与R2并联，电路中的总电阻最小，电路的总功率最大， 
因并联电路中总电阻的倒数等于各分电阻倒数之和， 
所以，电路中的总电阻： 
R并=R1R2R1+R2=10Ω×20Ω10Ω+20Ω=203Ω， 
电路的最大功率： 
P大=U2R并=(9V)2203Ω=12.15W，故C正确； 
(4)R1与滑动变阻器的最大阻值串联时，电路中的总电阻最大，电路的总功率最小， 
因串联电路中总电阻等于各分电阻之和， 
所以，电路的最小功率： 
P小=U2R1+R=(9V)210Ω+40Ω=1.62W，故D错误。 
故选：C。 
(1)由电路图可知，只闭合开关S1，将滑片P移到中点时，R1与R2串联，电压表测变阻器两端的电压，根据串联电路的电压表示出R1两端的电压，根据P=U2R表示出电阻R1的功率；闭合开关S1、S2，将滑片移到最左端时，R1与R2并联，根据并联电路的电压特点和P=U2R表示出电阻R2的功率；利用P1：P2=2：9得出等式即可求出电源的电压； 
(2)只闭合开关S1，将滑片P移到中点时，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器接入电路中的电阻，然后求出滑动变阻器的最大阻值； 
(3)闭合开关S1、S2，将滑片移到最左端，电路中的总电阻最小，电路的总功率最大，根据电阻的并联求出电路中的总电阻，利用P=U2R求出电路的最大功率； 
(4)R1与滑动变阻器的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=U2R求出电路的最小功率。 
此题主要考查了串并联电路的特点和欧姆定律、电功率公式的应用，利用好电阻R1与R2的功率之比求出电源的电压是关键。

2.【答案】B;
【解析】【试题解析】 
 
此题主要考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项，只要有不正确的地方，本选项即为不正确。 
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。 
(1)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率； 
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出灯泡的最小功率。 
 
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。 
由P=UI可得，灯泡的额定电流： 
IL额=PL额UL额=1.25W2.5V=0.5A， 
因串联电路中各处的电流相等，且电流表的量程为0～0.6A， 
所以，电路中的最大电流为I大=0.5A， 
由I=UR可得，灯泡的电阻： 
RL=UL额IL额=2.5V0.5A=5Ω， 
当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流： 
I小=URL+R滑大=4.5V5Ω+20Ω=0.18A， 
所以，电流表示数的变化范围是0.18A～0.5A，故A错误； 
灯泡的最小功率： 
PL=(I小)2RL=(0.18A)2×5Ω=0.162W，故B正确。 
该电路的最大功率： 
P大=UI大=4.5V×0.5A=2.25W，故C错误； 
电流最大时，电路中的总电阻： 
R=UI大=4.5V0.5A=9Ω， 
因串联电路中总电阻等于各分电阻之和， 
所以，滑动变阻器接入电路中的最小阻值： 
R滑=R-RL=9Ω-5Ω=4Ω，故D错误； 
故选：B。 
 


3.【答案】D;
【解析】解：由电路图可知，两电阻串联接入电路。 
(1)当开关闭合时，由图乙可知，当滑动变阻器两端的电压为25V时，电路中的电流为5A， 
根据欧姆定律可知，电源电压U=U1+I1R2， 
当滑动变阻器两端的电压为45V时，电路中的电流为1A， 
根据欧姆定律可知，电源电压U=U1'+I2R2， 
电源电压不变，所以U1+I1R2=U1'+I2R2， 
即25V+5A×R2=45V+1A×R2， 
解得：R2=5Ω，U=50V，故A、B错误； 
(2)由图乙所示图象可知：I1=5A时，U1=25V，I2=1A时U1'=45V， 
则滑动变阻器接入电路中的最大和最小电阻分别为： 
R最大=U1'I2=45V1A=45Ω，R最小=U1I1=25V5A=5Ω， 
则滑动变阻器接入电路的阻值范围是5Ω～45Ω，故C错误； 
(3)由图丙可知，当R1的功率为120W时，电路中的电流I=4A， 
电路消耗的总功率： 
P=UI=50V×4A=200W，故D正确。 
故选：D。 
由电路图可知，两电阻串联接入电路。 
(1)当开关闭合时，滑动变阻器的滑片在滑动时，由图乙读出两组电压和电流值，根据电源电压不变列出等式，解出电源电压和R2的阻值； 
(2)由图乙可知，滑动变阻器两端最大和最小电压对应的电流，根据欧姆定律求出滑动变阻器接入电路中的最大和最小值，进一步得出滑动变阻器连入阻值的范围； 
(3)由图丙可知，当R1的功率为120W时，电路中的电流，根据P=UI求出电路消耗的总功率。 
该题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象读出电压和对应的电流值、电功率和对应的电流值。

4.【答案】D;
【解析】解： 
由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流； 
A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I=UR可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误； 
B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω， 
由题意可知：ΔI=I2-I1=0.1A， 
即：UR+R变-5Ω-UR+R变=0.1A， 
所以，15V20Ω+R变-5Ω-15V20Ω+R变=0.1A， 
解得：R变=10Ω，R变=-45Ω(舍去)， 
所以，I1=UR+R变=15V20Ω+10Ω=0.5A， 
I2=UR+R变-5Ω=15V20Ω+10Ω-5Ω=0.6A， 
则电压表示数变化量： 
ΔU变=I2(R变-5Ω)-I1R变=0.6A×(10Ω-5Ω)-0.5A×10Ω=-2V， 
所以电压表示数减小了2V；故B错误； 
C、定值电阻电功率的增大量： 
ΔP1=I22R-I12R=(0.6A)2×20Ω-(0.5A)2×20Ω=2.2W，故C错误； 
D、总功率的增大量： 
ΔP=UI2-UI1=15V×0.6A-15V×0.5A=1.5W，故D正确。 
故选：D。 
(1)由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况； 
(2)根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率。 
该题考查了串联电路的特点、欧姆定律和电功率公式的应用。

5.【答案】D;
【解析】解：如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流。 
A.灯泡标有“2.5V1.25W”字样，则小灯泡正常发光时的电阻为：RL=U额2P额=(2.5V)21.25W=5Ω，故A正确； 
B.滑动变阻器滑片P向左移动，滑动变阻器接入电路中的电阻变小，电路中总电阻变小，由I=UR可知，电路中电流变大，小灯泡变亮，故B正确； 
C.当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为：R最大=R滑大+RL=20Ω+5Ω=25Ω， 
此时电路中的最小电流为：I最小=UR最大=6V25Ω=0.24A，故C正确； 
D.由P=UI可得，小灯泡正常发光时的电流为：I额=P额U额=1.25W2.5V=0.5A，电流表量程为“0～0.6A”，滑动变阻器R的规格为“20Ω，1A”，所以在保证电路安全的情况下，电路中的最大电流为0.5A， 
整个电路的最大电功率是：P最大=UI额=6V×0.5A=3W，故D错误。 
故选：D。 
如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流。 
(1)已知灯泡的额定电压和额定功率，根据R=U2P可以求出灯泡正常发光时的电阻； 
(2)滑动变阻器滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据欧姆定律I=UR判断电路中的电流变化，进而知道灯泡的亮度变化； 
(3)当滑动变阻器接入阻值最大时，电路中电流最小；根据串联电路总电阻等于各个用电器电阻之和，计算出此时电路的总电阻，根据欧姆定律计算出电路的最小电流； 
(4)根据P=UI计算出小灯泡的额定电流，结合电流表的量程和滑动变阻器允许通过的最大电流判断出电路中的最大电流，根据P=UI计算整个电路的最大电功率。 
此题主要考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流确定电路中的最大电流。

6.【答案】D;
【解析】解：根据电路图可知，定值电阻R1与滑动变阻器R串联，电压表测R两端电压，电流表测电路中电流； 
根据串联电路分压原理知，滑片从中点到b端时，R连入阻值增大，它分得电压增大，即电压表示数增大了2V，此时电压表示数为4V+2V=6V； 
所以U1=U-UR=12V-6V=6V， 
由Q=U2Rt可得：R1=U12Q1t=(6V)260J×10s=6Ω； 
A、当滑片在b点时，电路中电阻最大，电流最小，电路中的最小电流：I最小=I1=U1R1=6V6Ω=1A，故A错误； 
B、滑片在中点时，电路中的电流：I=I1'=U-UR'R1=12V-4V6Ω=43A， 
9s内滑动变阻器R消耗的电能：WR=URIt=4V×43A×9s=48J，故B错误； 
C、由P=UI可得，R1先后两次消耗的电功率之比：P1'P1=(U-UR')I'U1I=(12V-4V)43A6V×1A=169，故C错误。 
C、由P=UI可得，R先后两次消耗的电功率之比：PR'PR=UR'I'URI=4V×43A6V×1A=89，故D正确。 
故选：D。 
根据电路图可知，定值电阻与滑动变阻器串联；根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，然后根据串联电路电压规律以及Q=U2Rt即可求出R1的阻值； 
(1)当滑片在b点时，电路中的电流最小，根据串联电路电压规律和欧姆定律即可求出电路中的最小电流； 
(2)先根据欧姆定律求出滑片在中点时电路中的电流，然后根据W=UIt求出9s内滑动变阻器R消耗的电能； 
(3)根据P=UI即可求出R1先后两次消耗的电功率之比； 
(4)根据P=UI即可求出R先后两次消耗的电功率之比。 
该题考查了串联电路的特点、欧姆定律以及电功、功率计算公式的应用，要注意电表最小示数的判断。

7.【答案】D;
【解析】解：A、由图可知，两灯正常发光时，甲的电阻R甲=U甲I甲=12V0.75A=16Ω，乙的电阻R乙=U乙I乙=6V0.9A≈6.7Ω，R甲>R乙，故A错误； 
B、两灯并联时，电压相等，由题知两灯正常发光时，为了电路安全，只能使额定电压小的灯泡正常发光，乙的额定电压小，所以只能使乙灯正常发光，故B错误； 
C、为了电路安全，两灯并联时，电路的电压不能超过乙灯的额定电压6V，由图知，此时甲灯的电流为0.45A，乙灯的电流为0.9A， 
根据并联电路电流的规律知，干路电流为I=I甲+I乙=0.45A+0.9A=1.35A， 
电路消耗的最大功率为P=UI=6V×1.35A=8.1W，故C错误； 
D、由图可知，两灯串联在16V的电路中，甲、乙两灯的电流都是0.75A，电压分别为12V和4V，消耗的功率之比为P甲'P乙'=U甲'I甲'U乙'I乙'=12V×0.75A4V×0.75A=3：1，故D正确。 
故选：D。 
(1)根据题意结合图像，找到甲、乙正常发光时的电压和对应的电流，根据R=UI分别计算甲、乙的电阻，进行比较； 
(2)两灯并联时。电压相等，为了电路安全，只能使额定电压小的灯泡正常发光； 
(3)为了电路安全，两灯并联时，电路的电压不能超过额定电压小的灯泡的电压，结合图像找出两灯此时对应的电流，根据并联电路电流的规律，计算总电流，根据P=UI计算最大功率； 
(4)根据串联电路电流的规律，结合图像找出，两灯串联在16V的电路中，甲、乙两灯的电流和对应的电压，根据P=UI计算功率之比。 
本题要求学生能够应用串、并联电路的电流、电压的规律，和欧姆定律、电功率的知识，解决实际问题，能够从图像中找到有用的信息，是解答本题的关键。

8.【答案】A;
【解析】 
此题主要考查了电路的动态分析，涉及到欧姆定律、电功率公式的灵活应用，关键是根据图象得出气敏电阻的阻值随酒精浓度的变化关系． 
 
由电路图可知，气敏电阻R1与定值电阻R2串联，电压表测电阻R2两端的电压，电流表测电路中的电流． 
由图象可知气敏电阻随酒精气体浓度的增大而减小，驾驶员呼出的酒精气体浓度越大时，电路中的总电阻越小， 
由I=UR可得，电路中的电流越大，即电流表的示数越大，故B不正确； 
由U=IR可得，定值电阻R2两端的电压越大，即电压表的示数越大，故A正确； 
由P=UI可知，电路消耗的总功率越大，故C不正确； 
因电压表与电流表示数的比值等于定值电阻R2的阻值， 
所以，电压表与电流表示数的比值不变，故D不正确． 
故选A. 


9.【答案】ABD;
【解析】解：A、只闭合S1，电路中只有滑动变阻器，电压表测电源电压，由于电源电压不变，所以移动滑片时电压表示数不变，故A正确；  
B、只闭合S2，R1和滑动变阻器串联，电压表测电源电压．当滑片向右移动时，滑动变阻器接入电路的电阻变小，电流表A1的示数变大，电压表示数不变，电压表与电流表A1的比值变小，故B正确；  
C、只闭合S2、S3且滑片位于最右端，滑动变阻器连入电路中的电阻为零，这时R1与R2并联，电流表A1测通过R1的电流，电流表A2测通过R2的电流，由于R1、R2阻值不同，根据公式I=UR可知：当U相同，R不同时，电流不同，故C错误；  
D、S1、S2都闭合时，R1被短路，通过滑动变阻器的电流为I1，再闭合S3时，滑动变阻器与R2并联，电路中的总电流I2，假设通过电阻R2的电流为I'，则此时总电流为I2=I+I'，当滑片向左移动，电阻变大，通过的电流将变小，电路中的总电流I2可能与I1相等．D选项正确．  
故选：ABD． 
A、根据电压表测电源电压，由于电源电压不变，可得出结论；  
B、只闭合S2，R1和滑动变阻器串联，电压表测电源电压．当滑片向右移动时，根据欧姆定律可知，电流表的示数变大，然后可知电压表与电流表A1示数的比值  
C、只闭合S2、S3且滑片位于最右端，滑动变阻器连入电路中的电阻为零，根据并联电路的电流特点分析即可．  
D、S1、S2都闭合时，R1被短路，当滑片向左移动，电阻变大，通过的电流将变小，然后再根据并联电路的电流特点分析．  
该题考查欧姆定律的应用，其中明确只闭合S1，只闭合S2，S1、S2都闭合时，的电路连接情况是解答该题的关键，此题有一定的难度，属于难题．

10.【答案】ACD;
【解析】解： 
由图可知：滑动变阻器R2和定值电阻R1串联在电路中，电流表测量总电流，电压表测的是滑动变阻器两端的电压， 
A、滑片P自向b移动的过程中，接入电路的电阻变大，总阻值变大， 
根据欧姆定律I=UR可知，电路中电流变小，即电流表示数变小。故A正确； 
B、根据P=I2R，R1为定值电阻，所以R1消耗的电功率变小，故B错误； 
C、由U=IR可知，定值电阻R1两端的电压变小，故C正确； 
D、根据P=UI，电源电压不变，电路消耗的总功率变小，故D正确。 
故选：ACD。 
由图分析电路连接方式，确认各电表所测物理量，判断滑片移动后，根据欧姆定律可判断电路电流和滑动变阻器两端电压的变化，根据P=UI可知R1消耗的电功率的变化和电路消耗的总功率的变化。 
该题考查了串联电路的特点和欧姆定律、电功率公式的应用，要能熟练运用公式，关键是由滑动变阻器连入阻值变化得到电路中电流变化情况。

11.【答案】5 ; 0.3 ;
【解析】解：(1)由图象可知，电阻A两端的电压为UA=1V时通过的电流为IA=0.2A， 
由I=UR可得，电阻A的阻值： 
RA=UAIA=1V0.2A=5Ω。 
(2)将A和B并联后接在1V的电源上， 
因并联电路中各支路两端的电压相等， 
所以，两电阻两端的电压： 
UA=UB=U=1V， 
由图象可知，电阻B两端的电压为UB=1V时通过的电流为IB=0.1A， 
因并联电路中干路电流等于各支路电流之和， 
所以，电路中的总电流： 
I=IA+IB=0.2A+0.1A=0.3A， 
故答案为：5；0.3。 
(1)根据图象读出通过电阻A的一组电压和电流值，根据欧姆定律求出电阻A的阻值； 
(2)将A和B并联后接在1V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出电路中的总电流。 
该题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。

12.【答案】1350  并联;
【解析】解：(1)此时通电100秒，整个电路消耗的电能为：W=UIt=9V×1.5A×100s=1350J； 
(2)由欧姆定律可得电路中的总电阻：R=UI=9V1.5A=6Ω， 
因并联电路中总电阻的倒数等于各分电阻倒数之和，串联电路中总电阻等于各分电阻之和，将R2调到30Ω，R
