人教版物理八年级上册 第四章 光现象 光的反射作图专题（无答案）
展开

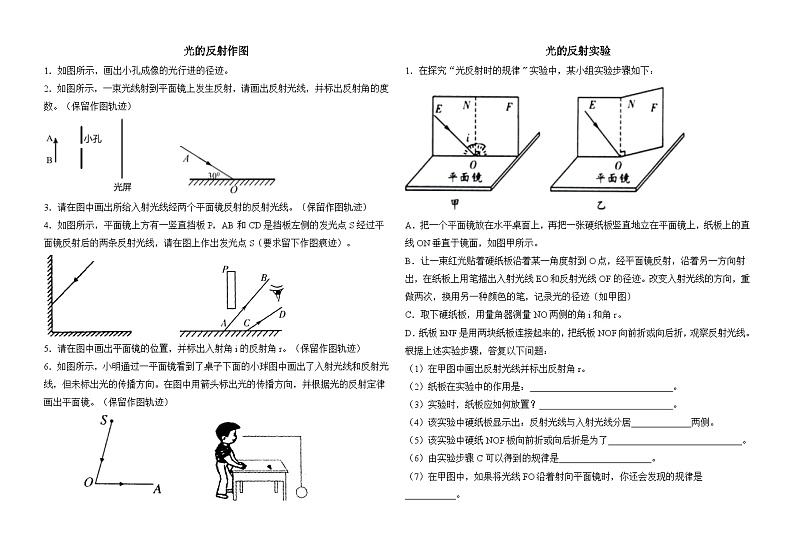

光的反射作图
1．如图所示，画出小孔成像的光行进的径迹。
2．如图所示，一束光线射到平面镜上发生反射，请画出反射光线，并标出反射角的度数。（保留作图轨迹）
3．请在图中画出所给入射光线经两个平面镜反射的反射光线。（保留作图轨迹）
4．如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S（要求留下作图痕迹）。
5．请在图中画出平面镜的位置，并标出入射角i的反射角r。（保留作图轨迹）
6．如图所示，小明通过一平面镜看到了桌子下面的小球图中画出了入射光线和反射光线，但未标出光的传播方向。在图中用箭头标出光的传播方向，并根据光的反射定律画出平面镜。（保留作图轨迹）
光的反射实验
1．在探究“光反射时的规律〞实验中，某小组实验步骤如下：
A．把一个平面镜放在水平桌面上，再把一张硬纸板竖直地立在平面镜上，纸板上的直
线ON垂直于镜面，如图甲所示。
B．让一束红光贴着硬纸板沿着某一角度射到O点，经平面镜反射，沿着另一方向射出，在纸板上用笔描出入射光线EO和反射光线OF的径迹。改变入射光线的方向，重做两次，换用另一种颜色的笔，记录光的径迹（如甲图）
C．取下硬纸板，用量角器测量NO两侧的角i和角r。
D．纸板ENF是用两块纸板连接起来的，把纸板NOF向前折或向后折，观察反射光线。
根据上述实验步骤，答复以下问题：
（1）在甲图中画出反射光线并标出反射角r。
（2）纸板在实验中的作用是： 。
（3）实验时，纸板应如何放置？ 。
（4）该实验中硬纸板显示出：反射光线与入射光线分居_____________两侧。
（5）该实验中硬纸NOF板向前折或向后折是为了_____________________________。
（6）由实验步骤C可以得到的规律是____________________。
（7）在甲图中，如果将光线FO沿着射向平面镜时，你还会发现的规律是___________。
（8）光线EO向法线靠近时，看到反射光线OF （填“靠近〞或“远离〞）法线。

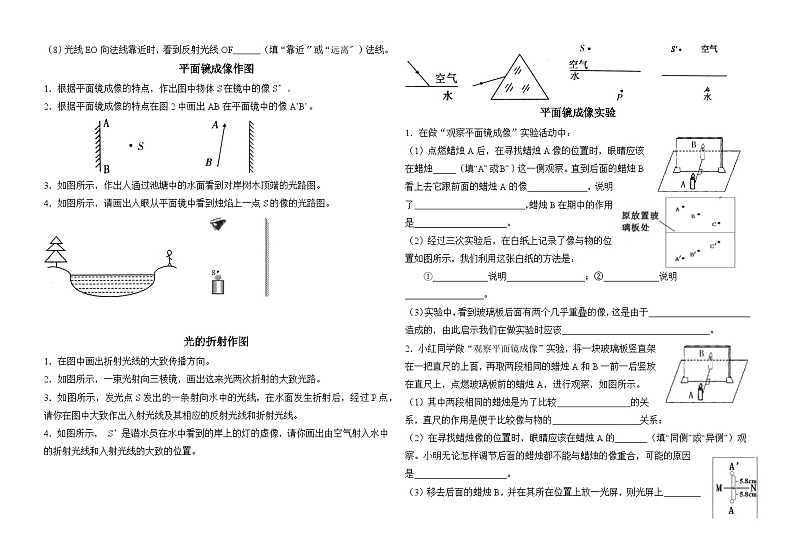

平面镜成像作图
1．根据平面镜成像的特点，作出图中物体S在镜中的像S’。
2．根据平面镜成像的特点在图2中画出AB在平面镜中的像A’B’。
3．如图所示，作出人通过池塘中的水面看到对岸树木顶端的光路图。
4．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像的光路图。
光的折射作图
1．在图中画出折射光线的大致传播方向。
2．如图所示，一束光射向三棱镜，画出这来光两次折射的大致光路。
3．如图所示，发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点，请你在图中大致作出入射光线及其相应的反射光线和折射光线。
4．如图所示， S’是潜水员在水中看到的岸上的灯的虚像，请你画出由空气射入水中的折射光线和入射光线的大致的位置。
平面镜成像实验
1．在做“观察平面镜成像”实验活动中：
（1）点燃蜡烛A后，在寻找蜡烛A像的位置时，眼睛应该在蜡烛 （填“A”或“B”）这一侧观察。直到后面的蜡烛B看上去它跟前面的蜡烛A的像_____________，说明了 ，蜡烛B在期中的作用是____________________。
（2）经过三次实验后，在白纸上记录了像与物的位置如图所示，我们利用这张白纸的方法是：
①____________说明_________________；②____________说明_________________。
（3）实验中，看到玻璃板后面有两个几乎重叠的像，这是由于______________________造成的，由此启示我们在做实验时应该________________________________。
2．小红同学做“观察平面镜成像”实验，将一块玻璃板竖直架在一把直尺的上面，再取两段相同的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，进行观察，如图所示。
（1）其中两段相同的蜡烛是为了比较 的关系，直尺的作用是便于比较像与物的 关系；
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛A的 （填“同侧”或“异侧”）观察。小明无论怎样调节后面的蜡烛都不能与蜡烛的像重合，可能的原因是 。
（3）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 （选填“能”或“不能”）接收到蜡烛烛焰的像，说明 ；
（4
）小红使点燃的蜡烛在如图的位置，测出物距和像距相等的数据，于是得出实验结论：“像距与物距相等”。你认为是否合理？__________。理由是：____________________。
（5）用平面镜代替玻璃板，上述实验___ ____（选填“能”或“不能”）进行，因为________________________________________。
