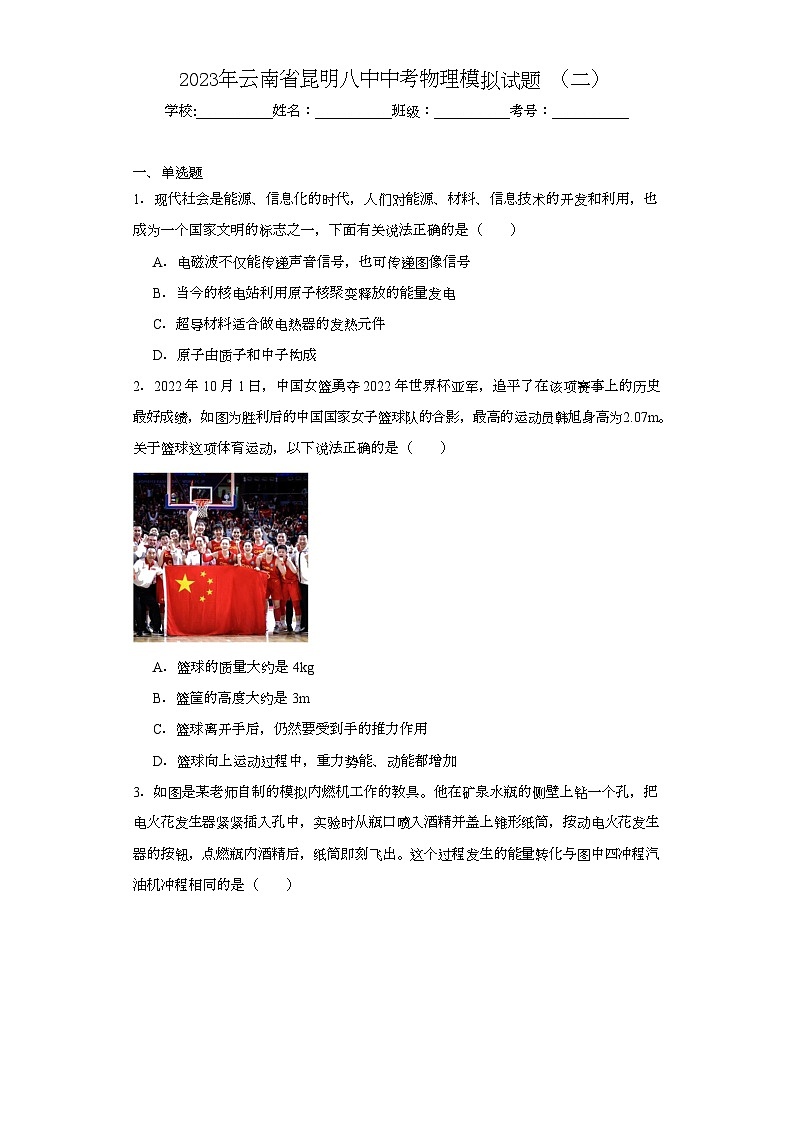

2023年云南省昆明八中中考物理模拟试题 （二）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．现代社会是能源、信息化的时代，人们对能源、材料、信息技术的开发和利用，也
成为一个国家文明的标志之一，下面有关说法正确的是（ꢀꢀ）
A．电磁波不仅能传递声音信号，也可传递图像信号
B．当今的核电站利用原子核聚变释放的能量发电
C．超导材料适合做电热器的发热元件
D．原子由质子和中子构成
2．2022 年 10 月 1 日，中国女篮勇夺 2022 年世界杯亚军，追平了在该项赛事上的历史
最好成绩，如图为胜利后的中国国家女子篮球队的合影，最高的运动员韩旭身高为2.07m。
关于篮球这项体育运动，以下说法正确的是（ꢀꢀ）
A．篮球的质量大约是 4kg
B．篮筐的高度大约是 3m
C．篮球离开手后，仍然要受到手的推力作用
D．篮球向上运动过程中，重力势能、动能都增加
3．如图是某老师自制的模拟内燃机工作的教具。他在矿泉水瓶的侧壁上钻一个孔，把
电火花发生器紧紧插入孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生
器的按钮，点燃瓶内酒精后，纸筒即刻飞出。这个过程发生的能量转化与图中四冲程汽
油机冲程相同的是（ꢀꢀ）


A．
B．
C．
D．
4．2022 年 11 月 8 日，珠海国际航展中心成功举办了第十四届中国国际航空航天博览
会，如图为中国空军八一飞行表演队进行飞行表演的情景，飞机喷着红、黄、蓝三种颜
色的烟呼啸而过，为天空涂抹上绚烂的色彩。以下说法正确的是（ꢀꢀ）
A．以飞行表演队为参照物，地面观众是静止的
B．飞行表演队在整个表演过程中做匀速直线运动
C．人眼能看见红、黄、蓝的烟是光的色散现象
D．飞行表演队匀速转弯时，飞机受到非平衡力的作用
5．小明同学在探究平面镜成像特点的实验时，用照相机拍摄到了如图所示的成像情况，
实验用的平板玻璃（4mm 厚）始终垂直于水平桌面，下列说法正确的是（ꢀꢀ）


A．实验时，实验桌上的日光灯要点亮，方便观察像
B．有两个几乎重叠的像是因为光发生了两次反射
C．平板玻璃可以不垂直水平桌面
D．平面镜成像时，蜡烛的火焰比火焰所成的像要小
6．关于电学知识，以下说法正确的是（ꢀꢀ）
U
A．根据 R
=
可知，对同一个导体其电阻与电压成正比，与电流成反比
I
B．长度相同的 a、b 两根镍铬合金丝，横截面积关系为 S R
b
a
b
a
C．两灯 L 、L 分别标有“6V 3W”、“6V 6W”，接入电路后，L 一定比 L 亮
1
2
1
2
D．电流的方向与负电荷运动方向相同
7．如图甲为探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个相同的
烧瓶内装有质量和初温相等的煤油，温度计和电阻丝用橡胶塞固定后置于烧瓶中，通过
电阻丝的电流与加在电阻丝两端的电压关系如图乙所示，则（ꢀꢀ）
A．该实验中控制煤油的质量和初温相等，是运用了控制变量法
B．实验在探究电热 Q 与电流 I 是否有关
C．电阻 R 两端的电压与 R 两端的电压相等
1
2
D．通电一段时间后，R2 瓶中温度计的示数变化较大
二、多选题
8．关于下列四幅图的表述正确的是（ꢀꢀ）


A．图甲中，条形磁铁周围的铁屑被磁化成一个个小磁针后有序地排列起来
B．图乙是螺线管通电后四周小磁针重新分布的情形，说明螺线管周围有磁场且它的
右端为 N 极
C．丙图是电磁感应现象实验装置，它是将电能转化为机械能
D．丁图演示的是通电导体在磁场中受到力的作用，它是发电机的原理
9．如图所示，是科技小组设计的监测河水流速变化的装置原理示意图，机翼状的探头
始终浸没在水中，通过连杆带动滑动变阻器的滑片 P 始终在竖直方向上下移动，电源电
压保持不变。闭合开关 S，当水流的速度变大时（ꢀꢀ）
A．探头向上运动
B．探头向下运动
C．电流表的示数变大，电压表的示数变小
D．电路消耗的总功率变小
10．如图所示，挂在 A 端的桶重 100N，内部底面积为 800cm2，桶内装有 800N 的水，
水深 0.5m。重 600N 的工作人员用绳子竖直拉住 B 端，工作人员的双脚与地面的接触面


r
=1.0´103 kg/m3 ）（ꢀꢀ）
积为 300cm2，AO:OB=1:2.下列计算结果正确的是（
水
A．水对桶底的压强为5´103 Pa
B．水对桶底的压力为 800N
C．地面对人的支持力为 150N
D．人对地面的压强为5´103 Pa
三、填空题
11．在空间站中的航天员王亚平用古筝演奏了一曲《茉莉花》。琴弦振动部分的长短不
同，发出声音的 不同，听古筝声知道所演奏的乐曲，主要说明声音能传
递
。
12．有一凸透镜的焦距为 10cm，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此
时蜡烛在光屏上成一个清晰的像。若蜡烛向远离凸透镜方向移动，烛焰所成的像将逐
渐
；若保持凸透镜位置不动，交换图中蜡烛和光屏的位置，也能在光屏上得
到清晰的实像，此时的成像特点是 （填“照相机”或“投影仪”）的原理。
13．在昆明将一瓶矿泉水放入冰箱冷冻室后，瓶内的水
（填物态变化）成固
态的冰。细心观察的同学发现，若在炎热的夏天取出冰冻矿泉水瓶一段时间后，瓶身外
侧挂满了小水珠，而在冬天，却没有明显的瓶身挂水珠现象，此现象有差异的原因可能


是
。
14．如图所示是小明家的电能表，此时电能表的读数为
个用电器单独工作 30min，这段时间内电能表转盘刚好转了 300 转，则该用电器的实际
功率为 W。
kW ×h 。小明只让一
15．某压敏电阻，其阻值随压力的增大而减小，它在日常生活中经常被运用。如图甲所
示的电梯，就是利用了这种置于电梯下方的压敏电阻 R，设计了如图乙所示的控制电路，
实现了电梯以不同的速度运行，从而节约了电能。当电梯上的人减少后，图中电磁铁的
磁性将
（填“增强”“减弱”或“不变”），衔铁的动触点与静触点 1 吸合，电动机
的转速变慢；电路中 R1 的作用是
。
四、综合题
16．请你阅读下面的文章：
绕几圈之后
增大摩擦的方法通常有两种，即增大压力或增大接触面的粗糙程度。那么，还有没有别
的方法呢？小明同学提出这样的问题。对此，他进行了如下研究：
找一段棉线，在棉线的一端拴上一个沉重的东西（例如一把大锁），然后把它搭在一根
圆棍上（如铁床的横梁、自行车的大梁等），通过弹簧测力计来拉棉线的另一端，如图
甲所示，这时，要使重物不下落，用的力虽然比竖直向上提的要小，但省的力却不多。
再如图乙所示，将棉线在圆棍上绕一圈，发现弹簧测力计的示数明显减小；再如图丙所
示，将棉线在圆棍上绕两圈，发现弹簧测力计的示数再次减小了；再如图丁所示，将棉
线在圆棍上绕四圈，发现弹簧测力计的示数更小了。
根据你的阅读，请回答下列问题：


（1）请你结合材料所给的实验再进行推理可得，将棉线在圆棍上绕得越来越多，弹簧
测力计的示数就 ；
（2）通过分析可以得出摩擦力随绕绳圈数的关系
。
五、作图题
17．请在图中作出光线由水斜射到空气时的入射光线和大致的折射光线。
18．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光
控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天
黑且有声音时灯才亮，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电
路（导线不得交叉）。
六、实验题
19．某同学在探究“物体温度升高时吸收的热量跟哪些因素有关”的实验时，他和物理老
师一起使用相同的电加热器给水和蓖麻油进行加热，得到的实验数据如表：
实验次数
物质
1
2
3
4
5
6
水
水
水
蓖麻油 蓖麻油 蓖麻油
吸收的热量 Q/J 3150 6300 6300
质量 m/g 50 50 100
1350
50
2700
50
2700
100


升高的温度∆t/℃
15
30
15
15
30
15
（1）分析第 1、2、3 次或第 4、5、6 次实验数据，可以得出的初步结论是：同种物质
Q
mDt
在温度升高时吸收的热量与它的质量和升高温度的乘积之比
；
（2）分析第 1、2、3 次和第 4、5、6 次实验数据，可以得出的初步结论是：不同种物
Q
mDt
质在温度升高时吸收的热量与它的质量和升高温度的乘积之比
；这一比
值不同说明不同物质
这一物理量。
不同，为了描述不同物质这一特性，引入了
20．小伟在研究电流与电阻关系的实验中，采用了如图 1 所示的电路图，实验中他选用
的定值电阻分别是 5Ω、10Ω 和 20Ω，电源由两节新干电池组成，滑动变阻器、开关、
导线若干。
（1）连接电路时开关应处于
（2）小伟连接好电路后，闭合开关，移动滑片，发现电流表示数不变，电压表示数始
终接近 3V，则电路中存在的故障可能是
状态，滑动变阻器的滑片应滑至
处；
；
（3）排除故障后，继续进行实验，操作如下：
①把 5Ω 的电阻接入电路中，将电压表示数调到 2V，记下电流表的数据；
②断开开关后，小伟把 10Ω 的电阻接入电路中，闭合开关，电压表的示数
（填“增
大”“减小”或“不变”），此时要向
（填“右”或“左”）调节滑片使电压表的示数仍为
2V，电流表的示数如图 2 所示，将电流表的示数填入对应的表格中
；
③断开开关后，小伟把 20Ω 的电阻接入电路中，合上开关。重复第②步骤，并记下电
流表的示数。小伟将得到的实验数据记录在下表中，分析表格的数据得出的结论
是
；
实验次数 AB 间的电阻值 R/Ω I/A
1
2
3
5
0.4
10
20
___________
0.1
（4）小伟同学要完成三次实验，滑动变阻器的最大阻值不能小于
Ω。


21．下面是小博利用如图所示的器材探究“阻力对物体运动的影响”的实验过程：
（1）实验中为了使小车到斜面底端的速度相同，应使小车从斜面的
释放；
，由
（2）利用速度传感器测出小车经过不同表面的同一位置时的速度如下表：
实验
序号
小车释放高度
小车到达斜面底部的
木板表
面材质
经过固定速度传感器的
（cm）
速度（m/s）
速度（m/s）
1
2
3
20
20
20
2
2
2
毛巾
棉布
木板
0.5
1
1.5
分析数据可知：阻力越小，小车速度大小减小的越
，小车运动的距离
越
；由此推理可知，若阻力为 0，小车速度的大小和方向
，小车
将做
；
（3）通过实验探究后得到：一切物体都有保持原来
不变的性质，所以力是
物体运动状态的原因。
22．小华在学习完浮力的大小与哪些因素有关的实验后，进行了深入思考，从物体刚开
始接触水面至浸没于水中，排开水的体积和浸入水中的深度都发生了变化。为了探究浮
力大小在浸没前与排开液体体积的关系，老师和他一起准备了以下实验器材：弹簧测力
计、足够的水、一个密度大于水的均匀三棱锥，三棱锥上标记有等高的线，如图所示。
为了便于弹簧测力计挂住三棱锥，在三棱锥上设置了 A、B 两个挂扣。请仅用以上器材
设计实验，并写出实验步骤和分析论证。
实验步骤：
①用弹簧测力计
，读出并记录弹簧测力计的示数 F1；


②用弹簧测力计
，读出并记录弹簧测力计的示数 F2；
分析论证：
①若 F =F ，说明物体未浸没前，它所受浮力大小与
；
。
1
2
②若 F ≠F ，说明物体未浸没前，它所受浮力大小与
1
2
七、计算题
23．小乐同学在家里的水池中洗杯子，他将一个质量为 80g，底面积为 1×10﹣2m2 的上
下一样粗细的空杯子放入水中后，杯子竖直漂浮在水面上（如图所示），然后他往杯子
里加水使杯子刚好在水中竖直漂浮。（杯子的厚度忽略不计。）求：
（1）第一次漂浮时杯子所受的浮力大小；
（2）第二次漂浮时，杯子内外水面的高度差为多少 cm。
24．昆明四季如春，被称之为“春城”，但昆明的冬天没有暖气，很多北方人来到昆明过
冬，却感觉比北方的冬天还要寒冷。因此很多人选择使用取暖器陪伴自己过冬。如图所
示，为某款取暖器的部分参数说明，请回答以下问题：
产品名称
顶部最大发热功率
额定频率
取暖器
400W
50Hz
额定电压
220V
产品开关
无极调温
4 根
顶部石英管
（1）甲图为可以手动调节高、中、低三挡加热取暖器原理图，R 和 R 为加热电阻，若
1
2
要将该取暖器调节为高温挡，该如何操作；


（2）乙图为旋钮式无极调温取暖器顶部区域加热的原理图，其中 AB 电阻可通过旋转
进行调节（功率不计入发热功率），BC 为顶部加热电阻，求顶部加热电阻的阻值；
（3）假设用取暖器顶部来给 200g 水加热，使其升温 10℃，加热效率为 80%，需将旋
片 OP 调至何处时，所用时间最短？并求出最短时间为多少？[c 水=4.2×103J/（kg•℃）]






参考答案：
1．A
【详解】A．电磁波应用广泛，其中无线电广播和电视都是利用地磁波来进行的，因此电磁
波不仅能传递声音信号，也可传递图像信号，故 A 正确；
B．核电站利用原子核裂变释放的能量发电，故 B 错误；
C．超导材料电阻为零，电流流过导体时，导体不发热，所以不能用于电热器的发热元件，
故 C 错误；
D．原子是由原子核和核外电子组成，故 D 错误。
故选 A。
2．B
【详解】A．篮球的质量在 0.4kg 左右，而 4kg 质量太大了，故 A 错误；
B．运动员的身高在 1.8m 左右，篮筐的高度大约是 3m，故 B 正确；
C．篮球离开手之前和手一起运动，离开手之后，由于惯性保持原来的运动状态，继续前进，
篮球在空中运动时不会受到手的推力的作用，故 C 错误；
D．篮球上升过程中，质量不变，高度增大，重力势能增大；速度减小，动能减小，故 D 错
误。
故选 B。
3．B
【详解】从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸
筒即刻飞出，燃气推动纸筒飞出的过程是燃气推动纸筒做功的过程，相当于内燃机的做功冲
程；
A．进气门打开，是吸气冲程，故 A 不符合题意；
B．两个气门关闭、活塞下行，为做功冲程，故 B 符合题意；
C．两个气门关闭、活塞上行，为压缩冲程，故 C 不符合题意；
D．排气门打开，为排气冲程，故 D 不符合题意。
故选 B。
【点睛】本题考查能量的转化、内燃机的四个冲程等有关知识，综合性强，要善于观察和分
析。
4．D
【详解】A．以飞行表演队为参照物，地面观众相对于飞行表演队来讲位置在发生改变，所


以地面观众是运动的，故 A 错误；
BD．飞行表演队匀速转弯时，飞机的运动方向发生改变，运动状态发生改变，所以一定受
到非平衡力的作用，飞行表演队运动员在整个比赛过程中，不是做匀速直线运动，故 B 错
误，D 正确；
C．太阳光经过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七种色光，这种现象是光的色散，
人眼能看见红、黄、蓝的烟是因光的反射现象，故 C 错误。
故选 D。
5．B
【详解】A．实验时，光线较暗，方便观察像，实验桌上的日光灯不需点亮，故 A 错误；
B．实验中观察到蜡烛在玻璃板后面有两个几乎重叠的像，这是由于玻璃太厚光发生了两次
反射造成的，故 B 正确；
C．实验时平板玻璃应垂直于水平桌面，便于观察和测量，故 C 错误；
D．平面镜成像时，像的大小与物体大小相同，故 D 错误。
故选 B。
6．B
【详解】A．导体的电阻是导体本身的性质，与导体的材料、长度、横截面积以及温度有关，
与流过的电流和两端的电压无关，故 A 错误；
B．长度相同的 a、b 两根镍铬合金丝，材料相同，横截面积越大，电阻越小，横截面积关
系为 S R ，故 B 正确；
a
b
a
b
C．两灯 L 、L 分别标有“6V 3W”“6V 6W”，接入电路后，由于不知道两盏灯的实际功率
1
2
的大小，所以无法判定亮度的大小，故 C 错误；
D．物理学中规定正电荷定向移动的方向为电流方向。电流的方向与负电荷定向移动方向相
反，故 D 错误。
故选 B。
7．D
【详解】A．电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与
其中一个因素的关系时，据控制变量法知，要控制另外两个因素不变。故 A 错误；
B．甲图中，两电阻串联，通过的电流和通电时间相同，图乙中，电阻两端的电压相同时，
R
R
R < R
通过 1的电流比 的大，据欧姆定律知，
，即两电阻不同，可研究电流产生的热量
2
2
1


与电阻的关系，故 B 错误；
C． R R ，根据 U=IR，因电流相等，故电阻 R 两端的电压与 R 两端的电压不相等，故 C
<
1
2
1
2
错误；
D．由于 R R 根据 Q=I2Rt 可知，R 产生的热量多，即 R 瓶中煤油吸收的热量多，瓶中温
<
1
2
2
2
度计的示数变化较大，故 D 正确。
故选 D。
【点睛】本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联电路
的规律及欧姆定律和 Q=I2Rt 的运用。
8．AB
【详解】A．铁屑原来没有磁性，但在磁场的作用下能够获得磁性，说明铁屑被磁化了，故
A 正确；
B．图中螺线管通电后四周小磁针的指向发生了变化，说明螺线管周围有磁场，根据小磁针
静止时 N 极的指向，由异名磁极相互吸引可知，通电螺线管右端的极性为 N 极，故 B 正确；
C．图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流
产生，电流计的指针发生偏转，根据这个原理可制成发电机，是机械能转化为电能，故 C
错误；
D．如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，电
动机就是根据这个原理制成的，故 D 错误。
故选 AB。
9．AC
【详解】ABC．根据电路图可知，两电阻串联，电压表测变阻器两端的电压，电流表测电路
的电流：流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速
度增大时，上表面压强小于下表面压强，探头向上运动，带动 R2 滑片上移，变阻器连入电
U
路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律 I
=
可知，电路的
R
电流变大，电流表示数变大；根据U IR 可知， 两端的电压变大，由串联电路电压的规
=
R
1
律，电压表示数变小，故 AC 符合题意，B 不符合题意；
D．电源电压保持不变，根据 P UI 可知电路消耗的总功率变大，故 D 不符合题意。
=
故选 AC。
10．ACD


【详解】A．水对桶底的压强
p = rgh =1.0´103 kg/m3 ´10N/kg´0.5m = 5´103 Pa
故 A 正确；
F
B．由 p
=
可得，水对桶底的压力
S
F = pS = 5´103 Pa ´800´10-4 m2 = 400N
故 B 错误；
C．由杠杆平衡条件可得
G ×AO=F ×OB
总
拉
则
G总 ´OA
(800N+100N)´1
F =
拉
=
= 450N
OB
2
人受到竖直向下的重力和竖直向上的支持力及拉力的作用处于静止，所以人对地面的压力
F =G-F =600N-450N=150N
压
拉
地面对人的支持力和人对地面的压力是相互作用力，大小相等，故 C 正确；
D．人对地面的压强
F
150N
p¢ =
压
=
= 5´103 Pa
S人 300´10-4 m2
故 D 正确。
故选 ACD。
11．
音调
信息
【详解】[1][2]琴弦的长短不同，拨动时振动频率不同，所以发出声音的音调不同，听古筝
声知道所演奏的乐曲，主要说明声音能传递信息。
12．
变小
照相机
【详解】[1]蜡烛、凸透镜和光屏在光具座上的位置如图所示，蜡烛在光屏上成一个清晰的
像，蜡烛远离凸透镜，物距变大，根据物远像近像变小可知，像会变小。
[2]如图所示物距 u=15.0cm，像距 v=30.0cm，物距大于像距，成倒立放大的实像；保持凸透
镜位置不动，交换蜡烛和光屏的位置，由光路的可逆性可知，此时物距 u=30.0cm，像距
v=15.0cm，因为 u>v，所以凸透镜成倒立缩小的实像，主要应用是照相机。
13．
凝固
夏天空气中有大量水蒸气


【详解】[1]将一瓶矿泉水放入冰箱冷冻室后，瓶内的水从液体变为固态的冰，是凝固现象。
[2]炎热的夏天空气中有大量水蒸气，空气中的水蒸气在冰冻矿泉水瓶周围遇冷液化成小水
珠。
14．
318.5
1000
【详解】[1]电能表的读数方法：最后一位是小数，单位 kW h ；由图可知，电能表的示数为
×
318.5kW ×h 。
[2] 600r（/ kW ×h）表示电路中用电器每消耗1kW h 的电能，电能表转盘转过 600 转，则电能
×
表转盘转过 300r，用电器消耗的电能
300r
600r（/ kW ×h）
W =
= 0.5kW ×h
用电器的实际功率
W
0.5kW ×h
p =
=
=1kW =1000W
t
30
60
h
15．
减弱
见解析
【详解】[1][2]当电梯上的人减少后，压力减小，则压敏电阻 R 的阻值增大，根据欧姆定律
可知，左侧控制电路中的电流减小，电磁铁磁性减弱，衔铁在左侧弹簧的作用下被拉起，与
触点 1 接触，此时电动机与电阻 R1 串联，通过电动机的电流减小，电动机的转速变慢，故
电路中 R1 的作用是增加电路中的电阻，从而减小通过电动机的电流，减慢电梯的运行速度。
16．
越小
绕绳圈数越多，摩擦力越大
【详解】（1）[1]由实验现象进一步推理可知，将棉线在圆棍上绕的圈数越来越多，弹簧测
力计的示数就越小。
（2）[2]实验中，弹簧测力计示数减小的原因是在绕绳过程中，绳与圆棍之间产生了较大的
摩擦力，因此通过分析可以得出摩擦力随绕绳圈数的关系为：绕绳圈数越多，摩擦力越大。
17．
【详解】根据光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射
光线分居法线两侧，据此可知入射光线在法线右侧，反射角等于入射角，如图可知反射角等
于 45°，则入射角等于 45°；
再根据光由水中斜射进入空气遵循的折射规律：折射光线、入射光线、法线在同一个平面内，


折射光线、入射光线分居法线两侧，当光由水中斜射进入空气中时，折射光线远离法线偏折，
折射角大于入射角，作出折射光线。
完整光路图如下图所示：
18．
【详解】由题意知，只有当“光控开关”、“声控开关”都闭合时灯才能亮，所以灯泡与两个开
关串联；为了保证用电安全，火线上的电要先经过开关，再流入灯泡尾部的中央金属点，零
线接入灯泡的金属螺旋套，如图所示：
19．
相同
不同
吸热能力
比热容
Q
mDt
【详解】（1）[1]分析第 1、2、3 次数据有：
的值是 4200，此时所加热的液体是相同的，
Q
mDt
为水；分析第 4、5、6 次实验数据有：
的值是 1800，此时加热相同的液体蓖麻油。可
以得出的初步结论是：同种物质在温度升高时吸收的热量与它的质量和升高温度的乘积之比
相同。
Q
mDt
（2）[2][3][4]分析第 1、2、3 次和第 4、5、6 次实验数据，加热的液体不同，
的值不
同，可以得出的初步结论是：不同种物质在温度升高时吸收的热量与它的质量和升高温度的
Q
mDt
乘积之比
不同；这一比值不同说明不同物质吸热能力不同，为了描述不同物质这一特


性，引入了比热容这一物理量。
【点睛】本题探究“物体温度升高时吸收的热量跟哪些因素有关”的实验，考查数据分析能力
及比热容的物理意义。
20．
断开
最大阻值
滑动变阻器短路
10
增大
右
0.2
电压一
定时，通过导体的电流与其电阻成反比
【详解】（1）[1] [2]为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器
的滑片 P 移到最大阻值处。
（2）[3]发现电流表有示数，说明电路为通路，电压表示数始终接近 3V，测量的是电源电
压，则滑动变阻器两端的电压为 0，所以电路中存在的故障可能是滑动变阻器短路。
（3）②[4] [5]根据串联电路的分压原理可知，将定值电阻由 5Ω 改接成 10Ω 的电阻，电阻
增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的
规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的
分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的
示数仍为 2V。
[6]由图 2 可知，该电流表的量程为 0~0.6A，分度值为 0.02A，示数为 0.2A。
③[7]由表中数据可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的
电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
（4）[8]因为电源由两节新干电池组成，所以电源电压为 3V，定值电阻两端的电压始终保
持 UV=2V，根据串联电路电压的规律，变阻器分得的电压为
U滑 =U -UV = 3V - 2V =1V
当接入 20Ω 电阻时，通过电路的电流为
UV
R
2V
I =
=
= 0.1A
=10Ω
20Ω
则变阻器连入电路中的电阻为
U滑
1V
R
'
=
=
I
0.1A
即滑动变阻器的最大阻值不能小于 10Ω。
21．
同一高度
静止
慢
远
不变
匀速直线运动
运动状态
改变
【详解】（1）[1][2]由控制变量法可知，实验中要控制小车到斜面底端的速度相同，应使小
车从斜面的同一高度，由静止释放。


（2）[3][4][5][6]由表格数据可知，小车在木板上运动时受到的阻力最小，分析数据可知：
阻力越小，小车速度大小减小的越慢，小车运动的距离越远；由此推理可知，若阻力为 0，
小车速度的大小和方向不变，小车将做匀速直线运动。
（3）[7][8]通过实验探究后得到：一切物体都有保持原来运动状态不变的性质，运动的物体
不需要力去维持，力是改变物体运动状态的原因。
22．
液体体积无关
【详解】[1][2]根据题意可得实验步骤为：
挂住 A 端，使水浸入至等高线处
挂住 B 端，使水浸入至等高线处
排开
排开液体体积有关
①用弹簧测力计，挂住 A 端，使水浸入至等高线处；读出并记录弹簧测力计的示数 F1；
②用弹簧测力计，挂住 B 端，使水浸入至等高线处；读出并记录弹簧测力计的示数 F2；
[3][4]分析论证：①若 F =F ，说明物体未浸没前，它所受浮力大小与排开液体的体积无关；
1
2
②若 F ≠F ，说明物体未浸没前，它所受浮力大小与 排开液体的体积有关。
1
2
23．（1）0.8N；（2）0.8cm
【详解】解：（1）第一次漂浮时，根据漂浮条件可知杯子所受的浮力
F = G = m g = 0.08kg´10N/kg = 0.8N
浮
杯
杯
（2）往杯子里加水后，杯内外水面的高度差为 h ，杯子的底面积为 ，以杯底为参照物，
D
S
设杯内水的深度为 h 水，杯外水的深度为 h，由于杯子刚好在水中竖直漂浮时，杯子排开水
¢
的体积V排 = Sh，则根据漂浮条件可得
F =G +G
加水
浮
杯
即
r gSh = m g + r gSh
水
杯
水
水
所以
r S（h﹣h ) = m
杯
水
水
杯内外水面的高度差
m杯
80´10-3 kg
r S 1´103 kg / m3 ´1´10-2 m2
Dh = h - h水 =
=
= 0.008m = 0.8cm
水
答：（1）第一次漂浮时杯子所受的浮力大小为 0.8N。
（2）第二次漂浮时，杯子内外水面的高度差为 0.8cm。


24．（1）若要将该取暖器调节为高温挡，需将开关 S 、S 闭合，S 接 b；（2）121Ω；（3）
1
2
3
需将旋片 OP 调至 B 时，所用时间最短；26.25s
【详解】解：（1）如图甲所示电路，当开关 S 闭合，S 断开，S 接 a 时，电热丝 R 与 R
2
1
2
3
1
串联，电路中的电阻最大；当开关 S 、S 闭合，S 接 a 时，电热丝 R 被短路，电路为 R 的
1
2
3
2
1
简单电路，电路中的电阻较大；当开关 S 、S 闭合，S 接 b 时，电热丝 R 与 R 并联，电路
1
2
3
1
2
U
2
中的电阻最小。电源电压一定，根据P
=
可知当开关 S 、S 闭合，S 接 b 时，电热丝 R
1
1
2
3
R
与 R2 并联，电路中的电阻最小，功率最大，是高温挡。
（2）在乙图中，变阻器与加热电阻 BC 串联，当滑片移到 B 点时，电路中总电阻最小，电
流最大，由 P=I2R 可知发热电阻的功率最大，由表格数据可知顶部最大发热功率为 400W，
U
2
由P
=
得顶部加热电阻的阻值为
R
(220V
)
2
U
P
2
R =
=
=121W
400W
最大
（3）由 W=Pt 可知，若消耗的电能一定，加热功率最大时，所用时间最短，所以，结合
（2）可知，需将旋片 OP 调至 B 时，所用时间最短；假设用取暖器顶部来给 200g（0.2kg）
水加热，使其升温 10℃，加热效率为 80%，则水吸收的热量为
Q = c mDt = 4.2´103 J/（kg×℃ ）´0.2kg´10℃= 8.4´103 J
吸
水
由
Q吸
Q吸
h=
=
W
P
最大 t
可得加热时间最少为
Q吸
8.4´104 J
80%´400W
t =
=
= 26.25s
hP
最大
答：（1）若要将该取暖器调节为高温挡，需将开关 S 、S 闭合，S 接 b；
1
2
3
（2）顶部加热电阻的阻值为 121Ω；
（3）假设用取暖器顶部来给 200g 水加热，使其升温 10℃，加热效率为 80%，需将旋片 OP
调至 B 时，所用时间最短；最短时间为 26.25s。
