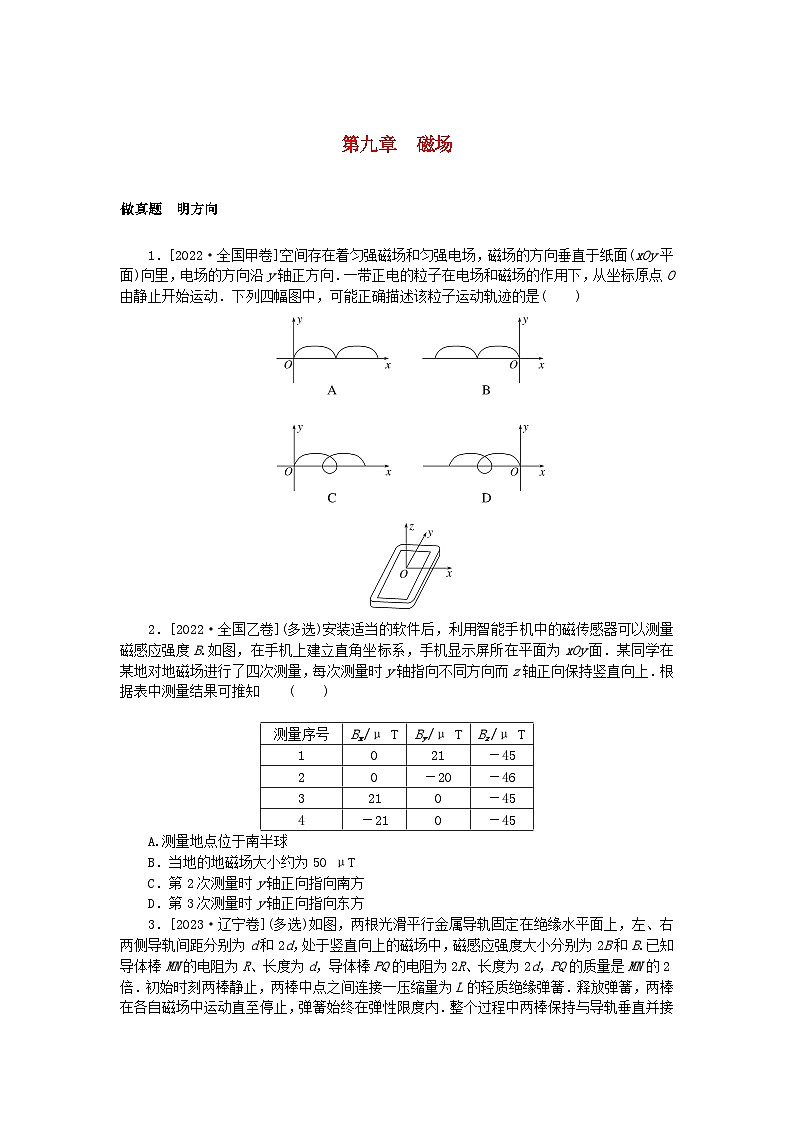

1．[2022·全国甲卷]空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面(xOy平面)向里，电场的方向沿y轴正方向．一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动．下列四幅图中，可能正确描述该粒子运动轨迹的是( )
2．[2022·全国乙卷](多选)安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B.如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面．某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上．根据表中测量结果可推知 ( )
A.测量地点位于南半球
B．当地的地磁场大小约为50 μT
C．第2次测量时y轴正向指向南方
D．第3次测量时y轴正向指向东方

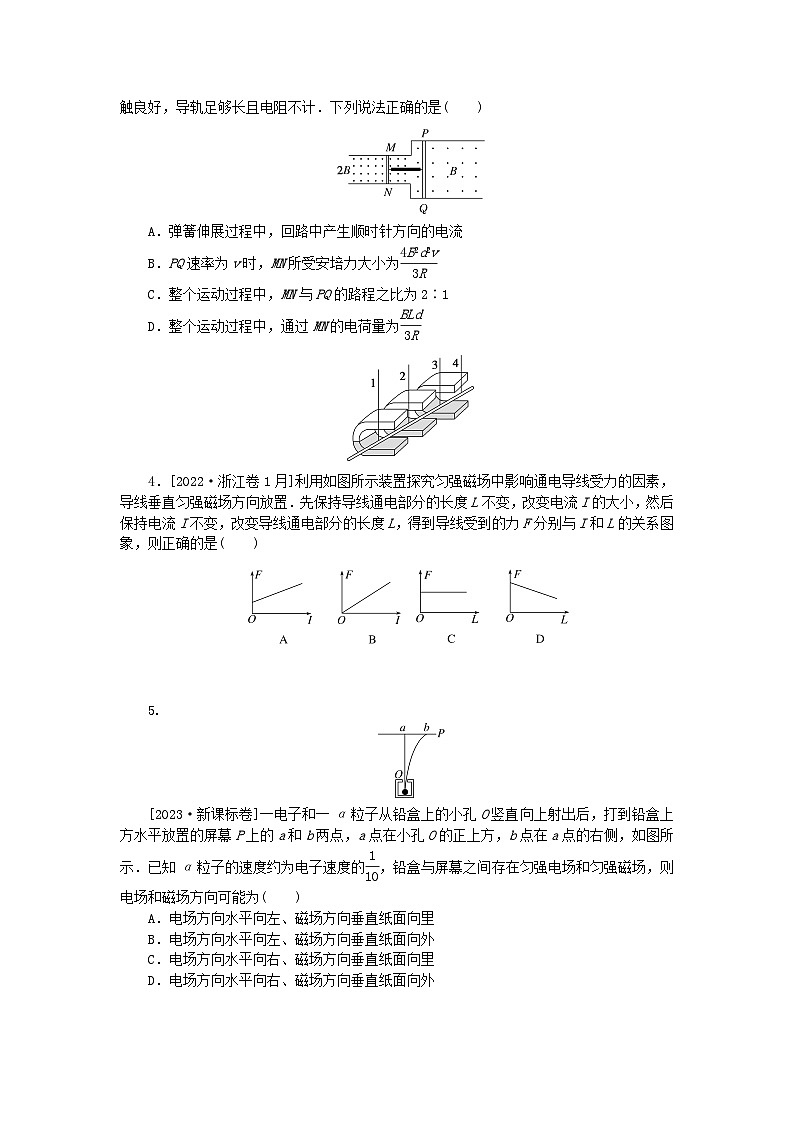

3．[2023·辽宁卷](多选)如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B.已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍．初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧．释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内．整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计．下列说法正确的是( )
A．弹簧伸展过程中，回路中产生顺时针方向的电流
B．PQ速率为v时，MN所受安培力大小为 eq \f(4B2d2v,3R)
C．整个运动过程中，MN与PQ的路程之比为2∶1
D．整个运动过程中，通过MN的电荷量为 eq \f(BLd,3R)
4．[2022·浙江卷1月]利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置．先保持导线通电部分的长度L不变，改变电流 I的大小，然后保持电流I不变，改变导线通电部分的长度 L，得到导线受到的力 F分别与I和L的关系图象，则正确的是( )

5.
[2023·新课标卷]一电子和一α粒子从铅盒上的小孔O竖直向上射出后，打到铅盒上方水平放置的屏幕P上的a和b两点，a点在小孔O的正上方，b点在a点的右侧，如图所示．已知α粒子的速度约为电子速度的 eq \f(1,10) ，铅盒与屏幕之间存在匀强电场和匀强磁场，则电场和磁场方向可能为( )
A．电场方向水平向左、磁场方向垂直纸面向里
B．电场方向水平向左、磁场方向垂直纸面向外
C．电场方向水平向右、磁场方向垂直纸面向里
D．电场方向水平向右、磁场方向垂直纸面向外
第九章 磁场
做真题 明方向
1．B 带正电粒子从原点O由静止释放，在电场力作用下，获得向上的速度后，会受到向左的洛伦兹力，故粒子向左侧偏转，排除A、C选项；当粒子再回到x轴时，电场力整体做功为零，洛伦兹力始终不做功，故此时速度为零，以后会重复原来的运动，不可能运动到x轴下方，故B正确，D错误．
2．BC 依题意，z轴正向保持竖直向上，测量结果表明z轴方向的磁感应强度为负，即测量地点的磁感应强度的竖直分量是向下的，说明测量地点位于北半球，A错误；每次测量得到的地磁场的两个分量互相垂直，任选一组数据根据平行四边形定则可以求出当地的地磁场磁感应强度大小约为50 μT，B正确；在北半球，地磁场的水平分量是由南向北的，第2次测量时得到的水平分量即By是负值，说明y轴正向与地磁场的水平分量方向相反，即指向南方，C正确；第3次测量时By为零，说明y轴沿东西方向，又因Bx为正，即x轴正向指北方，则y轴正向应指向西方，D错误．
3．AC 弹簧伸展过程中，根据右手定则可知，回路中产生顺时针方向的电流，选项A正确；任意时刻，设电流为I，则PQ受安培力FPQ＝BI·2d
方向向左；MN受安培力FMN＝2BId
方向向右，可知两棒系统受合外力为零，动量守恒，设PQ质量为2m，则MN质量为m, PQ速率为v时，则2mv＝mv′
解得v′＝2v
回路的感应电流I＝ eq \f(2Bdv′＋B·2dv,3R) ＝ eq \f(2Bdv,R)
MN所受安培力大小为FMN＝2BId＝ eq \f(4B2d2v,R)
选项B错误；
两棒最终停止时弹簧处于原长状态，由动量守恒可得
mx1＝2mx2
x1＋x2＝L
可得最终MN位置向左移动x1＝ eq \f(2L,3)
PQ位置向右移动x2＝ eq \f(L,3)
因任意时刻两棒受安培力和弹簧弹力大小都相同，设整个过程两棒受的弹力的平均值为F弹，安培力平均值F安，则整个过程根据动能定理
F弹x1－F安xMN＝0
F弹x2－F安xPQ＝0
可得 eq \f(xMN,xPQ) ＝ eq \f(x1,x2) ＝ eq \f(2,1)
选项C正确；
两棒最后停止时，弹簧处于原长位置，此时两棒间距增加了L，由上述分析可知，MN向左位置移动 eq \f(2L,3) ，PQ位置向右移动 eq \f(L,3) ，则
q＝ eq \(I,\s\up6(－)) Δt＝ eq \f(ΔΦ,R总) ＝ eq \f(2B\f(2L,3)d＋B\f(L,3)2d,3R) ＝ eq \f(2BLd,3R)
选项D错误．故选AC.
4．B 根据磁场方向与电流方向垂直时的安培力表达式F＝BIL可知，在只改变电流I时，其安培力F∝I，因此F­I图线为过坐标原点向上倾斜的直线，故选项A错误，B正确；同理，在只改变导线通电部分长度L时，其安培力F∝L，因此F­L图线也为过坐标原点向上倾斜的直线，故选项C、D均错误．
5．C 假设电子打在a点，即其所受电场力与洛伦兹力大小相等，方向相反，故eE＝evB，由于α粒子的速度v′小于电子的速度v，所以2eE＞2ev′B，α粒子经过电、磁组合场后向右偏转，即其所受合力方向向右，由于α粒子带正电，所以电场方向水平向右，AB错误；电子所受电场力水平向左，则其所受洛伦兹力水平向右，则磁场方向垂直纸面向里，D错误，C正确．假设α粒子打在a点，同样可以得出C正确．
测量序号
Bx/μ T
By/μ T
Bz/μ T
1
0
21
－45
2
0
－20
－46
3
21
0
－45
4
－21
0
－45
