中考物理模拟试卷 (17)

这是一份中考物理模拟试卷 (17)，共20页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。

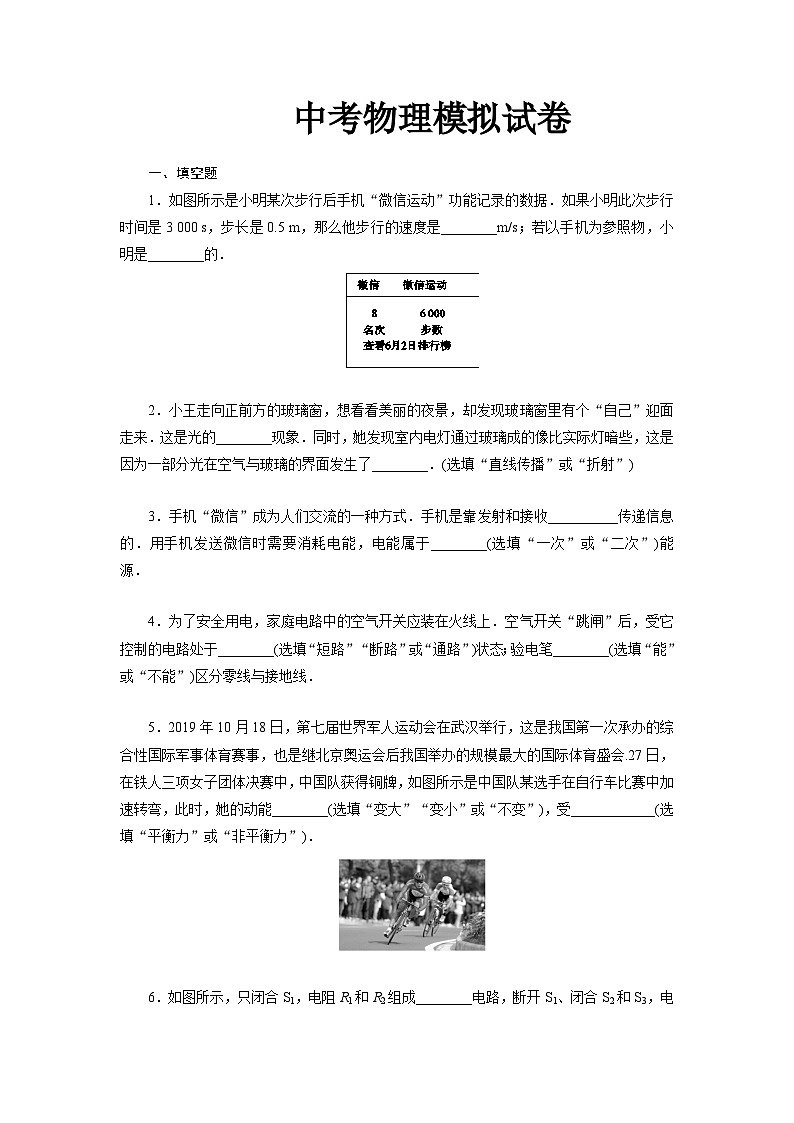

中考物理模拟试卷
一、填空题
1．如图所示是小明某次步行后手机“微信运动”功能记录的数据．如果小明此次步行时间是3 000 s，步长是0.5 m，那么他步行的速度是________m/s；若以手机为参照物，小明是________的．


2．小王走向正前方的玻璃窗，想看看美丽的夜景，却发现玻璃窗里有个“自己”迎面走来．这是光的________现象．同时，她发现室内电灯通过玻璃成的像比实际灯暗些，这是因为一部分光在空气与玻璃的界面发生了________．(选填“直线传播”或“折射”)

3．手机“微信”成为人们交流的一种方式．手机是靠发射和接收__________传递信息的．用手机发送微信时需要消耗电能，电能属于________(选填“一次”或“二次”)能源．

4．为了安全用电，家庭电路中的空气开关应装在火线上．空气开关“跳闸”后，受它控制的电路处于________(选填“短路”“断路”或“通路”)状态；验电笔________(选填“能”或“不能”)区分零线与接地线．

5．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办的综合性国际军事体育赛事，也是继北京奥运会后我国举办的规模最大的国际体育盛会.27日，在铁人三项女子团体决赛中，中国队获得铜牌，如图所示是中国队某选手在自行车比赛中加速转弯，此时，她的动能________(选填“变大”“变小”或“不变”)，受____________(选填“平衡力”或“非平衡力”)．

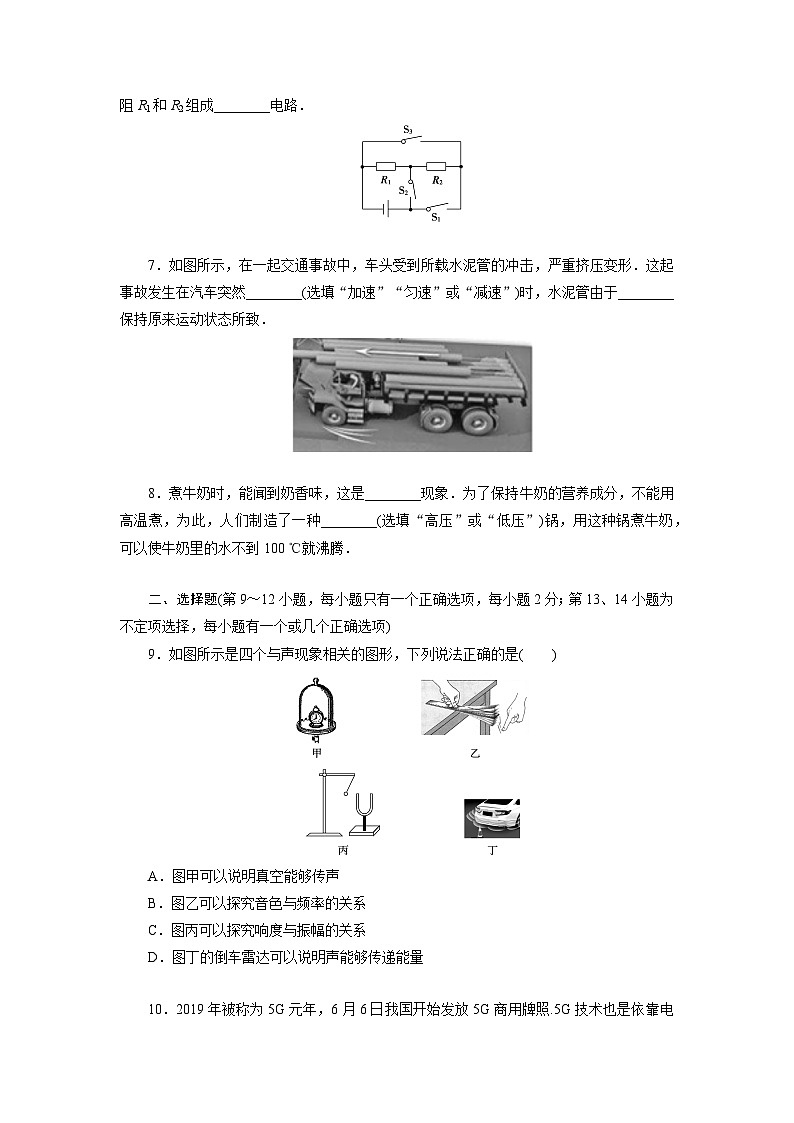

6．如图所示，只闭合S1，电阻R1和R2组成________电路，断开S1、闭合S2和S3，电阻R1和R2组成________电路．


7．如图所示，在一起交通事故中，车头受到所载水泥管的冲击，严重挤压变形．这起事故发生在汽车突然________(选填“加速”“匀速”或“减速”)时，水泥管由于________保持原来运动状态所致．


8．煮牛奶时，能闻到奶香味，这是________现象．为了保持牛奶的营养成分，不能用高温煮，为此，人们制造了一种________(选填“高压”或“低压”)锅，用这种锅煮牛奶，可以使牛奶里的水不到100 ℃就沸腾．

二、选择题(第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项)
9．如图所示是四个与声现象相关的图形，下列说法正确的是(　　)


A．图甲可以说明真空能够传声
B．图乙可以探究音色与频率的关系
C．图丙可以探究响度与振幅的关系
D．图丁的倒车雷达可以说明声能够传递能量

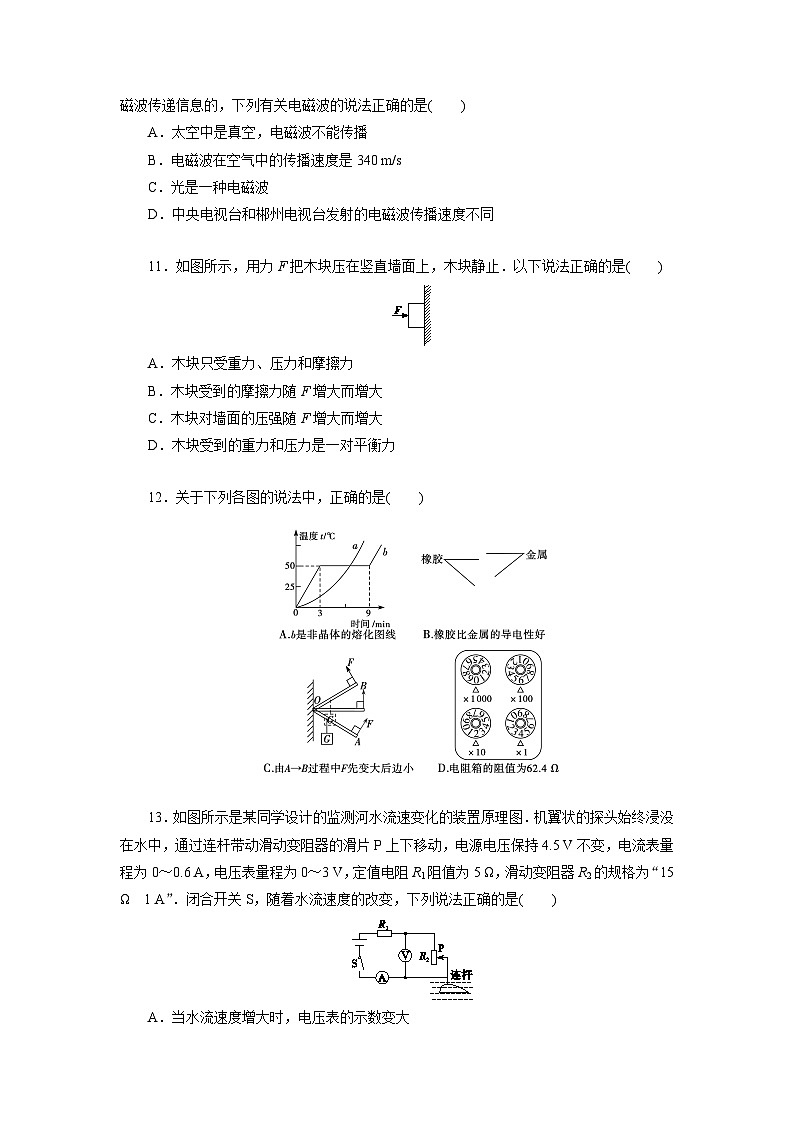

10．2019年被称为5G元年，6月6日我国开始发放5G商用牌照.5G技术也是依靠电磁波传递信息的，下列有关电磁波的说法正确的是(　　)
A．太空中是真空，电磁波不能传播
B．电磁波在空气中的传播速度是340 m/s
C．光是一种电磁波
D．中央电视台和郴州电视台发射的电磁波传播速度不同

11．如图所示，用力F把木块压在竖直墙面上，木块静止．以下说法正确的是(　　)

A．木块只受重力、压力和摩擦力
B．木块受到的摩擦力随F增大而增大
C．木块对墙面的压强随F增大而增大
D．木块受到的重力和压力是一对平衡力

12．关于下列各图的说法中，正确的是(　　)



13．如图所示是某同学设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1阻值为5 Ω，滑动变阻器R2的规格为“15 Ω　1 A”．闭合开关S，随着水流速度的改变，下列说法正确的是(　　)

A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变大
C．滑动变阻器允许接入电路的取值范围为2.5～10 Ω
D．电路消耗总电功率的变化范围为1.35～4.05 W　

14．2019年4月，中国自主研发的600 m无人遥控潜水器“海龙Ⅲ”成功完成下潜任务．在某次下潜中，若从“海龙Ⅲ”刚好浸没开始计时，到返回水面结束计时，下潜深度h随时间t的变化关系如图乙所示．忽略海水密度变化和“海龙Ⅲ”的形变，下列对“海龙Ⅲ”分析正确的是(　　)

A．从开始到结束计时，共用时10 min
B．在1～3 min，受到海水的浮力逐渐变大
C．在4～6 min，处于匀速直线运动状态
D．在6～8 min，受到海水的压强逐渐减小

三、计算题
15．如图所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1 m的正方体物块A，当容器中水的深度为30 cm时，物块A有的体积露出水面，此时弹簧恰好处于自然伸长状态(ρ水＝1.0×103 kg/m3，取g＝10 N/kg)．求：

(1)物块A受到的浮力；
(2)物块A的密度；
(3)往容器内缓慢加水，至物块A刚好浸没水中，立即停止加水，此时弹簧对木块A的作用力F.

16．如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：

额定电压
220 V
频率
50 Hz
额定功率
1 100 W
容量
1 L

(1)养生壶正常工作的电阻．
(2)若该养生壶的加热效率为80%，在标准大气压下，将初温是12 ℃的一壶水烧开，需要的时间？[c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3]
(3)在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率．电表上标着“1 200 r/(kW·h)”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2 min电能表的转盘转了40转电养生壶的实际功率．

17．图甲所示的新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图乙所示，R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220 V电路中，在电饭锅工作的一段时间内，电路中总电流随时间变化的图像如图丙所示．求：

(1)电热丝R1的电阻；
(2)0～10 min内电饭锅消耗的电能．

四、实验与探究题
18．物理实验中经常需要进行测量．


(1)如图甲所示，天平是根据________原理来测量物体质量的，在测量前和测量时都要对天平进行调节，使指针指在__________的中央．
(2)如图乙所示，当长方体滑块自斜面顶端A出发开始计时，分别滑至B和斜面底端C时，依次显示的时间在图中对应位置，数字钟的时间格式是“时：分：秒”，则滑块在AB段运动的路程是________，平均速度vAB＝________.
(3)如图丙a所示，用弹簧测力计测量水平桌面上的钩码所受的重力．弹簧测力计从图示位置开始向上缓慢提升，其示数F与上升的高度h之间的关系如图丙b所示．钩码所受的重力为________N．当h＝4 cm时，弹簧测力计的示数是________N，桌面对钩码的支持力是________N.

19．测电阻Rx的电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下．


(1)开关闭合前，滑动变阻器R的滑片P应该移到________(选填“A”或“B”)端；
(2)连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，A2读数为________A.
(3)若测得电流表A1的示数为I1，电流表A2的示数为I2，则Rx＝________(用题中字母表示)；
(4)多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1­I2图像．若R0＝20 Ω，由图像求得被测电阻的阻值Rx＝________Ω.

20．图甲是探究液体压强特点的实验装置压强计．


(1)使用前应检查装置是否漏气．当用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边的液面的高度几乎不变，则说明装置________(选填“漏气”或“不漏气”)；
(2)比较图乙和图丙，通过观察_____________________________________________，
可得出的结论是：_______________________________________________________；
(3)比较图丙和图丁，得出的结论是：液体内部的压强与________有关．

21．一天饭后，小明同学帮妈妈收拾桌上的碗筷时不小心将一杯水碰倒，他忙拿干抹布去擦，却很难将水擦干，妈妈见状拿了另一块干抹布擦，很快就将桌上的水擦干了，他感到有些奇怪．忙问妈妈是怎么回事？妈妈只是告诉他：“我拿的抹布是棉布做的，你手里的抹布是涤纶的”．他很想知道抹布的吸水能力与布料种类的关系，于是他进行了如下的实验探究．
(1)实验目的：___________________________________________________________.
(2)所需的器材：三个形状和大小相同的烧杯、质量相同的______________各一块，足够的水．
(3)主要步骤：将三个烧杯中倒入质量相同的水，分别将三块布放入各个烧杯中让水浸透，然后将三块布分别取出．从方便和准确的角度看，应观察和比较________________，将现象记入表中.
布料种类
涤纶
麻
棉
杯中所剩水量
最多
较少
最少
布块所含水量
最少
较多
最多
(4)结论：____________________________________________________________.
(5)应用：炎热的夏天，如果人体皮肤被汗浸透，会让人觉得很不舒服，因此，从吸水多少这个角度说，应尽量采用________类的布料来制作夏装


2022中考物理模拟试卷
一、填空题
1．如图所示是小明某次步行后手机“微信运动”功能记录的数据．如果小明此次步行时间是3 000 s，步长是0.5 m，那么他步行的速度是________m/s；若以手机为参照物，小明是________的．

解析：由题意和图示可得，小明行走的路程s＝6 000×0.5 m＝3 000 m，　
他步行的速度v＝＝＝1 m/s；
若以手机为参照物，小明相对于手机来说位置没有发生变化，所以说小明是静止的．
答案：1　静止
2．小王走向正前方的玻璃窗，想看看美丽的夜景，却发现玻璃窗里有个“自己”迎面走来．这是光的________现象．同时，她发现室内电灯通过玻璃成的像比实际灯暗些，这是因为一部分光在空气与玻璃的界面发生了________．(选填“直线传播”或“折射”)
解析：小王走向正前方的玻璃窗，发现玻璃窗里有个“自己”迎面走来，这是小王通过玻璃窗所成的像，属于平面镜成像，是由光的反射形成的；室内电灯的光线通过玻璃到小王眼睛里面，是光从空气到玻璃又到空气，最后到小王眼睛里面，则是光发生了折射现象．
答案：反射　折射
3．手机“微信”成为人们交流的一种方式．手机是靠发射和接收__________传递信息的．用手机发送微信时需要消耗电能，电能属于________(选填“一次”或“二次”)能源．
解析：手机既是无线电发射台又是无线电接收台，手机“微信”是用电磁波把信息发射到空中，同时它又能在空中捕获电磁波；
用手机发送微信时需要消耗电能，电能属于二次能源．
答案：电磁波　二次
4．为了安全用电，家庭电路中的空气开关应装在火线上．空气开关“跳闸”后，受它控制的电路处于________(选填“短路”“断路”或“通路”)状态；验电笔________(选填“能”或“不能”)区分零线与接地线．
解析：空气开关是一种具有特殊功能的开关，可以在家庭电路中的总电流过大时自动断开，尤其出现短路时自动断开，防止发生火灾．而空气开关跳闸指的就是空气开关自动断开，此时开关断开，电路处于断路状态．
验电笔的功能是检测家庭电路中的电线中哪根是火线，只有在验电笔接触火线时，其笔杆中的氖管才会发光．而零线和接地线都无法令验电笔发光，所以无法区分零线和接地线．
答案：断路　不能
5．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办的综合性国际军事体育赛事，也是继北京奥运会后我国举办的规模最大的国际体育盛会.27日，在铁人三项女子团体决赛中，中国队获得铜牌，如图所示是中国队某选手在自行车比赛中加速转弯，此时，她的动能________(选填“变大”“变小”或“不变”)，受____________(选填“平衡力”或“非平衡力”)．

解析：某选手在自行车比赛中加速转弯，质量不变、速度变大，动能变大；由于其速度变大，运动方向发生了变化，处于非平衡状态，受到的是非平衡力．
答案：变大　非平衡力
6．如图所示，只闭合S1，电阻R1和R2组成________电路，断开S1、闭合S2和S3，电阻R1和R2组成________电路．

解析：由电路图可知，只闭合S1，R1、R2首尾顺次连接，它们是串联的．断开S1、闭合S2和S3时，R1、R2首首相连，尾尾相连，它们是并联的．
答案：串联　并联
7．如图所示，在一起交通事故中，车头受到所载水泥管的冲击，严重挤压变形．这起事故发生在汽车突然________(选填“加速”“匀速”或“减速”)时，水泥管由于________保持原来运动状态所致．

解析：水泥管原来与汽车一起运动，当汽车突然减速时，水泥管由于具有惯性，仍要保持原来的运动状态，以原来的速度向前运动，所以车头受到所载水泥管的冲击，严重挤压变形．
答案：减速　惯性
8．煮牛奶时，能闻到奶香味，这是________现象．为了保持牛奶的营养成分，不能用高温煮，为此，人们制造了一种________(选填“高压”或“低压”)锅，用这种锅煮牛奶，可以使牛奶里的水不到100 ℃就沸腾．
解析：香味分子在空气中永不停息地做无规则运动，这属于扩散现象．为了保持牛奶的营养成分，不能用高温煮沸，用“低压锅”煮牛奶就是利用了降低液体表面的气体压强降低沸点的．
答案：扩散　低压
二、选择题(第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项)
9．如图所示是四个与声现象相关的图形，下列说法正确的是(　　)


A．图甲可以说明真空能够传声
B．图乙可以探究音色与频率的关系
C．图丙可以探究响度与振幅的关系
D．图丁的倒车雷达可以说明声能够传递能量
解析：声音的传播需要介质，随着向外抽出空气的进行，钟罩内的空气越来越少，所以听到的声音会越来越小，可以推理得出真空不能传声，故A错误；乙实验说明声音的音调与频率有关，频率越高，音调越大，故B错误；响度指声音的强弱或大小，与振幅和距离有关，图乙通过观察乒乓球被弹起的幅度可以探究“响度与振幅的关系”，故C正确；图丁汽车上的倒车雷达，属于利用声音传递信息，故D错误．
答案：C
10．2019年被称为5G元年，6月6日我国开始发放5G商用牌照.5G技术也是依靠电磁波传递信息的，下列有关电磁波的说法正确的是(　　)
A．太空中是真空，电磁波不能传播
B．电磁波在空气中的传播速度是340 m/s
C．光是一种电磁波
D．中央电视台和郴州电视台发射的电磁波传播速度不同
解析：电磁波可以在真空中传播，故A错误；声音在空气中传播速度约为340 m/s，电磁波在空气中的传播速度约为3×108 m/s，故B错误；光是一种电磁波，故C正确；中央电视台和郴州电视台发射的电磁波频率不同，但不同频率的电磁波在空气中传播速度相同，故D错误．
答案：C
11．如图所示，用力F把木块压在竖直墙面上，木块静止．以下说法正确的是(　　)

A．木块只受重力、压力和摩擦力
B．木块受到的摩擦力随F增大而增大
C．木块对墙面的压强随F增大而增大
D．木块受到的重力和压力是一对平衡力
解析：木块处于静止状态，受两对平衡力，水平方向上压力和支持力是一对平衡力，竖直方向上受到的摩擦力和木块的重力是一对平衡力，总共四个力，故A错误；木块在竖直方向上受到的摩擦力和木块的重力是一对平衡力，平衡力大小相等，因为重力不变，所以摩擦力不变，故B错误；根据p＝知，在受力面积不变时，压力增大，压强也增大，故C正确；木块受到的重力和压力方向不同，不是一对平衡力，故D错误．
答案：C
12．关于下列各图的说法中，正确的是(　　)


解析：a、b图像温度都有上升的趋势，a物质在熔化过程中温度不断上升，所以a是非晶体的熔化图像，b物质在熔化过程中有温度保持不变的阶段，所以b是晶体的熔化图像，故A错误；橡胶不容易导电，属于绝缘体，金属属于导体容易导电，因此金属比橡胶的导电性能好，故B错误；从支点到力的作用线的距离叫力臂，作用在杠杆右端且始终与杠杆垂直的力F为动力，杠杆的长度就是力F的力臂，将杠杆匀速由A位置拉至水平位置，在这个过程中杠杆长度不变，力F的力臂不变；在此过程中，物体的重力是阻力，阻力大小不变而阻力臂变大，由杠杆平衡条件可知，动力F变大；将杠杆匀速由水平位置拉至B位置，在这个过程中杠杆长度不变，力F的力臂不变；在此过程中，物体的重力是阻力，阻力大小不变而阻力臂变小，由杠杆平衡条件可知，动力F变小，故C正确；图中电阻箱示数是0×1 000 Ω＋6×100 Ω＋2×10 Ω＋4×1 Ω＝624 Ω，故D错误．
答案：C
13．如图所示是某同学设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1阻值为5 Ω，滑动变阻器R2的规格为“15 Ω　1 A”．闭合开关S，随着水流速度的改变，下列说法正确的是(　　)

A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变大
C．滑动变阻器允许接入电路的取值范围为2.5～10 Ω
D．电路消耗总电功率的变化范围为1.35～4.05 W　
解析：流体的压强跟流速有关，流速越大的位置，压强越小．水流速度增大时，机翼状的探头上下表面的压强不同，下表面压强大于上表面压强，R2滑片上移，阻值减小，R1与R2串联，根据串联分压可知，电压表示数减小，故A错误；机翼状的探头上下表面的压强不同，下表面压强大于上表面压强，水流速度减小时，上下表面的压强差减小，R2滑片下移，阻值增大，电压表与电流表的示数之比就是R2的阻值，故B正确；串联电路中各处的电流相等，且电流表的量程为0～0.6 A，
所以电路中的最大电流为Imax＝0.6 A，
由I＝可得电路中的总电阻R总＝＝＝7.5 Ω，
串联电路中总电阻等于各分电阻之和，
滑动变阻器接入电路中的最小阻值
R2＝R总－R1＝7.5 Ω－5 Ω＝2.5 Ω，
根据电压表量程可知滑动变阻器接入电路中的电阻两端的电压最大为3 V，即U2＝3 V，
根据串联电路的电压特点，R1的电压U1＝U－U2＝4.5 V－3 V＝1.5 V，
此时电路中的电流最小Imin＝＝＝0.3 A，
滑动变阻器接入电路中的最大阻值R2′＝＝＝10 Ω，
滑动变阻器允许接入电路的取值范围为2.5～10 Ω，故C正确；
电阻消耗功率的最大值
Pmax＝UImax＝4.5 V×0.6 A＝2.7 W，
电阻消耗功率的最小值
P min＝UI min＝4.5 V×0.3 A＝1.35 W，
电路消耗总电功率的变化范围为1.35～2.7 W，故D错误．
答案：BC
14．2019年4月，中国自主研发的600 m无人遥控潜水器“海龙Ⅲ”成功完成下潜任务．在某次下潜中，若从“海龙Ⅲ”刚好浸没开始计时，到返回水面结束计时，下潜深度h随时间t的变化关系如图乙所示．忽略海水密度变化和“海龙Ⅲ”的形变，下列对“海龙Ⅲ”分析正确的是(　　)

A．从开始到结束计时，共用时10 min
B．在1～3 min，受到海水的浮力逐渐变大
C．在4～6 min，处于匀速直线运动状态
D．在6～8 min，受到海水的压强逐渐减小
解析：由图乙可知，从开始到结束计时，共用时10 min，故A正确；由题知，从“海龙Ⅲ”刚好浸没开始计时，则在1～3 min内，潜水器浸没水中，排开水的体积不变，由F浮＝ρgV排可知，其受到海水的浮力不变，故B错误；由图乙可知，在4～6 min内，下潜深度h不变，说明潜水器的速度为0，处于静止状态，故C错误；由图乙可知，在6～8 min内潜水器所处的深度逐渐减小，即潜水器在上浮，由p＝ρgh可知，潜水器受到海水的压强逐渐减小，故D正确．
答案：AD
三、计算题
15．如图所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1 m的正方体物块A，当容器中水的深度为30 cm时，物块A有的体积露出水面，此时弹簧恰好处于自然伸长状态(ρ水＝1.0×103 kg/m3，取g＝10 N/kg)．求：

(1)物块A受到的浮力；
(2)物块A的密度；
(3)往容器内缓慢加水，至物块A刚好浸没水中，立即停止加水，此时弹簧对木块A的作用力F.
解析：(1)物块A体积为V＝(0.1 m)3＝0.001 m3，
则V排＝V－V露＝V－V＝V＝×0.001 m3＝4×10－4 m3，
受到的浮力F浮＝ρ水gV排＝1×103 kg/m3×10 N/kg×4×10－4 m3＝4 N；
(2)弹簧恰好处于自然状态时没有发生形变
F浮＝G，ρ水gV排＝ρ物gV，
ρ物＝ρ水＝×1×103 kg/m3＝0.4×103 kg/m3；
(3)物块A刚好完全浸没水中，弹簧的弹力
F＝F浮′－G＝ρ水gV－ρ物gV
＝1×103 kg/m3×10 N/kg×10－3 m3－0.4×103 kg/m3×10 N/kg×10－3 m3＝6 N.
答案：(1)物块A受到的浮力为4 N；
(2)物块A的密度为0.4×103 kg/m3；
(3)弹簧对木块A的作用力F为6 N.
16．如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：

额定电压
220 V
频率
50 Hz
额定功率
1 100 W
容量
1 L

(1)养生壶正常工作的电阻．
(2)若该养生壶的加热效率为80%，在标准大气压下，将初温是12 ℃的一壶水烧开，需要的时间？[c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3]
(3)在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率．电表上标着“1 200 r/(kW·h)”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2 min电能表的转盘转了40转电养生壶的实际功率．
解析：(1)由P＝可得，养生壶正常工作时的电阻
R＝＝＝44 Ω.
(2)1 L水的质量
m＝ρV＝1.0×103 kg/m3×1×10－3 m3＝1 kg；
水吸收的热量
Q吸＝cmΔt＝4.2×103 J/(kg·℃)×1 kg×(100 ℃－12 ℃)＝3.696×105 J，
由η＝可得，养生壶消耗的电能
W＝＝＝4.62×105 J，
由P＝可得，养生壶工作时间
t＝＝＝420 s.
(3)转盘转动40转消耗电能
W＝ kW·h＝ kW·h＝1.2×105 J，
t＝2 min＝120 s，
电养生壶的实际功率
P实＝＝＝1 000 W.
答案：(1)养生壶正常工作的电阻为44 Ω；
(2)若该养生壶的加热效率为80%，在标准大气压下，将初温是12 ℃的一壶水烧开，需要420 s；
(3)电养生壶的实际功率为1 000 W.
17．图甲所示的新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图乙所示，R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220 V电路中，在电饭锅工作的一段时间内，电路中总电流随时间变化的图像如图丙所示．求：

(1)电热丝R1的电阻；
(2)0～10 min内电饭锅消耗的电能．
解析：(1)由图乙可知，当只闭合开关S时，只有R1连入电路中．当开关S、S1均闭合时，R1、R2并联，电路中的电流增大，故由图丙可知，此时电流I＝3 A，当只闭合开关S时，电流I1＝2 A.
电阻R1的电阻R1＝＝＝110 Ω.
(2)由图丙可知，0～10 min内电路中的电流I＝3 A，电饭锅消耗的电能W＝UIt＝220 V×3 A×10×60 s＝3.96×105 J.
答案：(1)电热丝R1的电阻为110 Ω；
(2)0～10 min内电饭锅消耗的电能为3.96×105 J.
四、实验与探究题
18．物理实验中经常需要进行测量．


(1)如图甲所示，天平是根据________原理来测量物体质量的，在测量前和测量时都要对天平进行调节，使指针指在__________的中央．
(2)如图乙所示，当长方体滑块自斜面顶端A出发开始计时，分别滑至B和斜面底端C时，依次显示的时间在图中对应位置，数字钟的时间格式是“时：分：秒”，则滑块在AB段运动的路程是________，平均速度vAB＝________.
(3)如图丙a所示，用弹簧测力计测量水平桌面上的钩码所受的重力．弹簧测力计从图示位置开始向上缓慢提升，其示数F与上升的高度h之间的关系如图丙b所示．钩码所受的重力为________N．当h＝4 cm时，弹簧测力计的示数是________N，桌面对钩码的支持力是________N.
解析：(1)天平是根据杠杆的原理来测量物体质量的，为了保证天平测量准确，在测量前和测量时都要对天平进行调节，使指针指在分度盘的中央；
(2)从图乙可以看出滑块从A运动到C的距离是40 cm，从B运动到C的距离是25 cm，因此滑块在AB段运动的路程sAB＝15 cm＝0.15 m，运动的时间为2 s，AB段平均速度vAB＝＝＝0.075 m/s；
(3)从图丙b可以看到在h＝6 cm之后，随着h的增长F保持不变，这时钩码已经完全离开了桌面，此时测力计的示数便是钩码的重力，即钩码的重力为4.5 N，h在0～6 cm之间，弹簧测力计的示数和上升高度h呈正比关系，h＝6 cm时F为4.5 N，则h＝4 cm时F＝×4.5 N＝3 N，此时对钩码进行受力分析可知它受到向上的拉力、桌面的支持力和向下的重力作用保持平衡，则支持力F支＝G－3 N＝4.5 N－3 N＝1.5 N.
答案：(1)杠杆　分度盘　(2)0.15 m　0.075 m/s　
(3)4.5　3　1.5
19．测电阻Rx的电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下．


(1)开关闭合前，滑动变阻器R的滑片P应该移到________(选填“A”或“B”)端；
(2)连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，A2读数为________A.
(3)若测得电流表A1的示数为I1，电流表A2的示数为I2，则Rx＝________(用题中字母表示)；
(4)多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1­I2图像．若R0＝20 Ω，由图像求得被测电阻的阻值Rx＝________Ω.
解析：(1)开关闭合前，滑动变阻器R的滑片P应该移到阻值最大处的B端；
(2)连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，电流表选用小量程，分度值为0.02 A，A2读数为0.34 A.
(3)电流表A1测待测电阻的电流，电流表A2测干路电流，若测得电流表A1的示数为I1，电流表A2的示数为I2，根据并联电路电流的规律，流过定值电阻的电流为I0＝I2－I1，由欧姆定律，电源电压为U＝I0R0＝(I2－I1)×R0，由欧姆定律得Rx＝＝；
(4)多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1­I2图像，由图知这个图像为过原点的直线，故为正比例函数，由图知，当I2＝0.6 A时，I1＝0.4 A，故I2＝1.5I1；
通过R0的电流为
I0＝I2－I1＝1.5I1－I1＝0.5I1，
根据U＝IR，在电压不变时，电流与电阻成反比，故Rx＝0.5R0＝0.5×20 Ω＝10 Ω.
答案：(1)B　(2)0.34　(3)　(4)10
20．图甲是探究液体压强特点的实验装置压强计．


(1)使用前应检查装置是否漏气．当用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边的液面的高度几乎不变，则说明装置________(选填“漏气”或“不漏气”)；
(2)比较图乙和图丙，通过观察_____________________________________________，
可得出的结论是：_______________________________________________________；
(3)比较图丙和图丁，得出的结论是：液体内部的压强与________有关．
解析：(1)压强计是通过U形管中液面的高度差来反映被测压强大小的；若用手轻轻按压几下橡皮膜，如果U形管中液体能灵活升降，则说明装置不漏气；若用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边的液面高度几乎不变，则说明装置漏气．
(2)由图乙和丙可知，液体密度相同、深度不相同且深度越深，高度差越大，压强越大，即当液体密度相同时，液体内部的压强随深度的增加而增加．
(3)比较丙和丁两图可知，液体深度相同，密度不同，液面的高度差不同，压强不同，得出的结论是：当深度相同时，液体内部的压强与液体的密度有关．
答案：(1)漏气　(2)U形管两管中液面的高度差　液体内部的压强随深度的增加而增大　(3)液体密度
21．一天饭后，小明同学帮妈妈收拾桌上的碗筷时不小心将一杯水碰倒，他忙拿干抹布去擦，却很难将水擦干，妈妈见状拿了另一块干抹布擦，很快就将桌上的水擦干了，他感到有些奇怪．忙问妈妈是怎么回事？妈妈只是告诉他：“我拿的抹布是棉布做的，你手里的抹布是涤纶的”．他很想知道抹布的吸水能力与布料种类的关系，于是他进行了如下的实验探究．
(1)实验目的：___________________________________________________________.
(2)所需的器材：三个形状和大小相同的烧杯、质量相同的______________各一块，足够的水．
(3)主要步骤：将三个烧杯中倒入质量相同的水，分别将三块布放入各个烧杯中让水浸透，然后将三块布分别取出．从方便和准确的角度看，应观察和比较________________，将现象记入表中.
布料种类
涤纶
麻
棉
杯中所剩水量
最多
较少
最少
布块所含水量
最少
较多
最多
(4)结论：____________________________________________________________.
(5)应用：炎热的夏天，如果人体皮肤被汗浸透，会让人觉得很不舒服，因此，从吸水多少这个角度说，应尽量采用________类的布料来制作夏装．
解析：(1)实验目的：探究抹布的吸水能力与其布料之间的关系；
(2)三个形状和大小相同的烧杯、质量相同的涤纶、麻、棉各一块，足够的水；
(3)三个烧杯中倒入质量相同的水，分别将三块布放入各个烧杯中让水浸透，然后将三块布分别取出．因三块布料吸水多少不易比较，故从方便和准确的角度看，应观察和比较杯中所剩下的水量，将现象记入表中；
(4)分析记录的数据表格可以观察到布的吸水能力跟布料的种类有关系，棉质抹布的吸水能力最强；
(5)因为棉质抹布的吸水能力最强，因此炎热的夏天，如果人体皮肤被汗浸渍，会让人觉得很不舒服．因此，从吸水多少这个角度说，应尽量采用棉质类的布料来制作夏装．
答案：(1)探究抹布的吸水能力与其布料之间的关系
(2)涤纶、麻、棉
(3)杯中所剩下的水量
(4)布的吸水能力跟布料的种类有关
(5)棉质
