2023年山东省济宁市SWZ中考第三次模拟物理试题

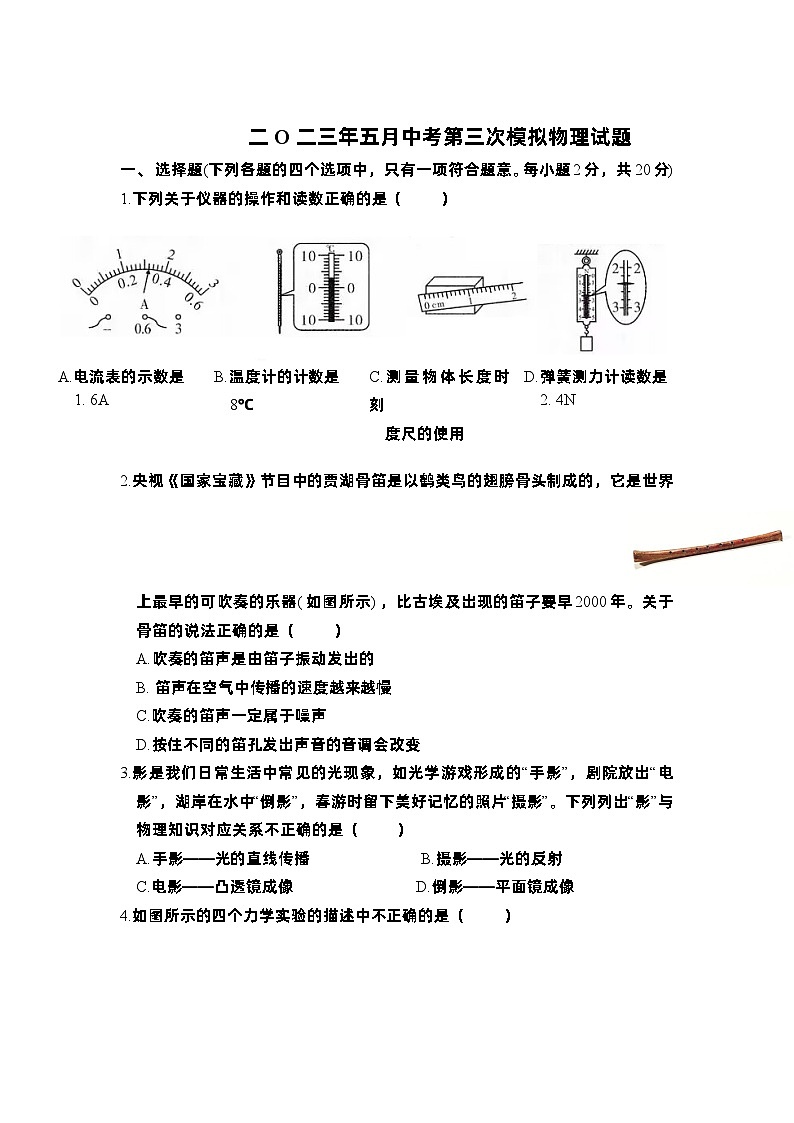

二O二三年五月中考第三次模拟物理试题

一、 选择题(下列各题的四个选项中，只有一项符合题意。每小题2分，共20分)

1.下列关于仪器的操作和读数正确的是（     ）


2.央视《国家宝藏》节目中的贾湖骨笛是以鹤类鸟的翅膀骨头制成的，它是世界上最早的可吹奏的乐器(如图所示)，比古埃及出现的笛子要早2000年。关于骨笛的说法正确的是（     ）
A.吹奏的笛声是由笛子振动发出的
B. 笛声在空气中传播的速度越来越慢
C.吹奏的笛声一定属于噪声
D.按住不同的笛孔发出声音的音调会改变

3.影是我们日常生活中常见的光现象，如光学游戏形成的“手影”，剧院放出“电影”，湖岸在水中“倒影”，春游时留下美好记忆的照片“摄影”。下列列出“影”与物理知识对应关系不正确的是（     ）
A.手影——光的直线传播              B.摄影——光的反射

C.电影——凸透镜成像                D.倒影——平面镜成像

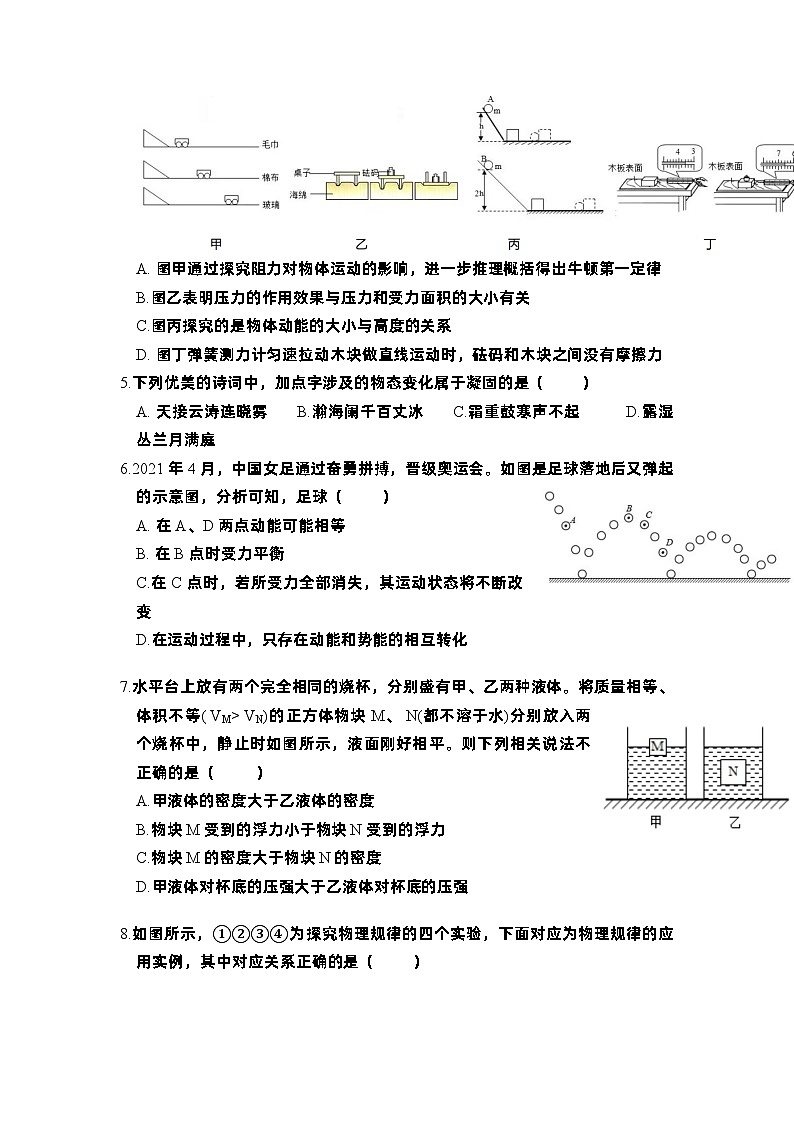

4.如图所示的四个力学实验的描述中不正确的是（     ）
A. 图甲通过探究阻力对物体运动的影响，进一步推理概括得出牛顿第一定律
B.图乙表明压力的作用效果与压力和受力面积的大小有关
C.图丙探究的是物体动能的大小与高度的关系
D. 图丁弹簧测力计匀速拉动木块做直线运动时，砝码和木块之间没有摩擦力

5.下列优美的诗词中，加点字涉及的物态变化属于凝固的是（     ）
A. 天接云涛连晓雾    B.瀚海阑千百丈冰    C.霜重鼓寒声不起      D.露湿丛兰月满庭

6.2021 年4月，中国女足通过奋勇拼搏，晋级奥运会。如图是足球落地后又弹起的示意图，分析可知，足球（     ）
A. 在A、D两点动能可能相等
B. 在B点时受力平衡
C.在C点时，若所受力全部消失，其运动状态将不断改变
D.在运动过程中，只存在动能和势能的相互转化


7.水平台上放有两个完全相同的烧杯，分别盛有甲、乙两种液体。将质量相等、体积不等( VM> VN)的正方体物块M、 N(都不溶于水)分别放入两个烧杯中，静止时如图所示，液面刚好相平。则下列相关说法不正确的是（     ）
A.甲液体的密度大于乙液体的密度
B.物块M受到的浮力小于物块N受到的浮力
C.物块M的密度大于物块N的密度
D.甲液体对杯底的压强大于乙液体对杯底的压强

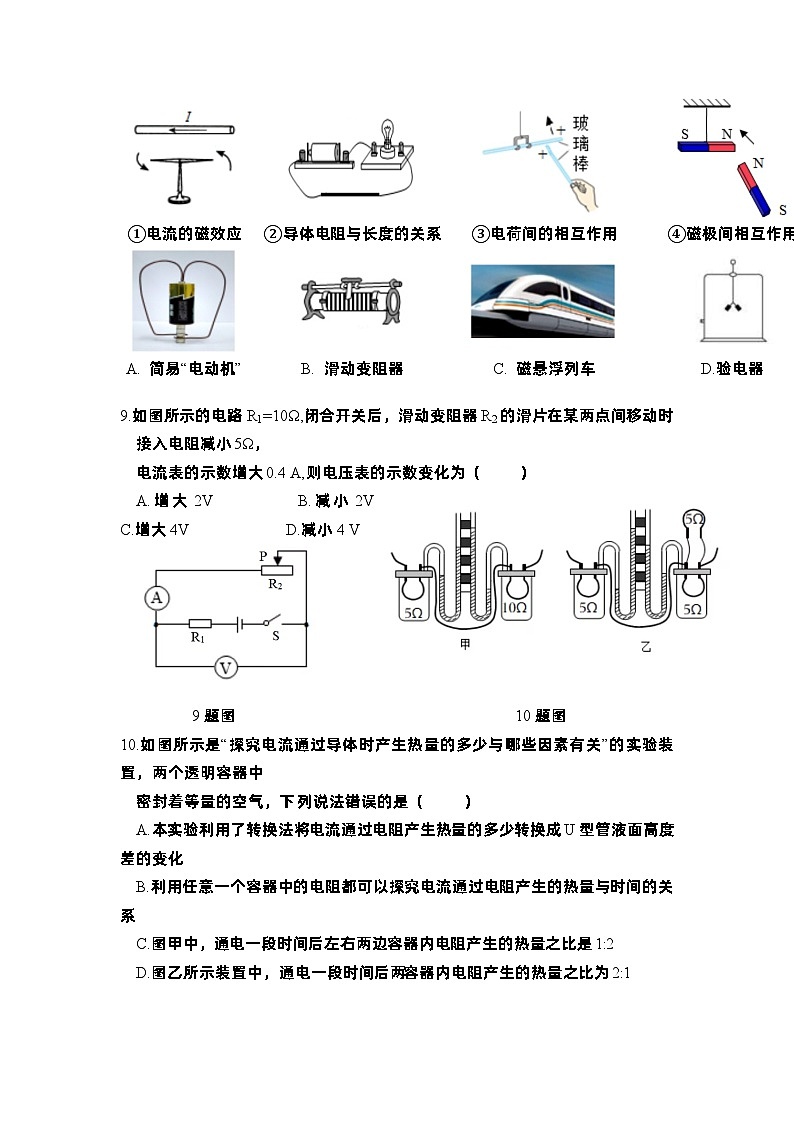

8.如图所示，①②③④为探究物理规律的四个实验，下面对应为物理规律的应用实例，其中对应关系正确的是（     ）


9.如图所示的电路R1=10Ω,闭合开关后，滑动变阻器R2的滑片在某两点间移动时接入电阻减小5Ω，

电流表的示数增大0.4 A,则电压表的示数变化为（     ）
  A.增大2V        B.减小2V         C.增大4V            D.减小4 V



         9题图                                   10题图

10.如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置，两个透明容器中

密封着等量的空气，下 列说法错误的是（     ）
  A.本实验利用了转换法将电流通过电阻产生热量的多少转换成U型管液面高度差的变化

B.利用任意一个容器中的电阻都可以探究电流通过电阻产生的热量与时间的关系

C.图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1:2
D.图乙所示装置中，通电一段时间后两容器内电阻产生的热量之比为2:1


二、填空题(每空1分，共12分)
11.在“探究凸透镜成像规律”实验中，当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现

了烛焰清晰的像，像的性质是倒立的____________(填 “放大”或“缩小”)的实像，若将蜡烛和光屏对

调，光屏_________(填“能”或“不能”)呈现烛焰清晰的像。

            11题图                                   12题图

12.在测量液体密度的实验中，小华同学测得液体和烧杯的总质量与液体体积的关系如图所示，则液

体的密度为___________ kg/m3, 空烧杯的质量是____________ g。

13.汽油机是热机的一种，如图甲所示是台单缸四冲程汽油机工作状态示意图，由图可以看出，它的

能量转化情况与_______(选填“乙”或“丙”图相同，如果此汽油机每秒内对外做功20次，飞轮的转速

为__________ r/ min。



         13题图                                        14题图

14.如图，磁悬浮无线蓝牙音箱可由蓝牙通过_________(选填“超声波”或“电磁波”)实现与手机数据的

光速传输。 该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互________的原理实现的。

15.如图，在进户线的干路上串联只标有“220V 40W”的校验灯L2,若闭合开关 S1时发现L1不亮，L2

正常发光，说明L1所在支路_______(填“有”“没有”)短路情况，若此时用测电笔接触B点，氖管_______(填“会”“不会”)发光。

16.如图所示是灯泡L1、L2在不同电压下与所通过的电流的关系曲线。若将灯泡L1、L2串联在电源

电压为6V的电路中，则通过灯泡L1的电流是_______A，灯泡L2消耗的功率是_________W。




                 15题图                             16题图

三、实验与作图题(17题4分，18题4分，19题5分，20题5分,共18分)

17. (1)小静在玩耍时透过爷爷的老花镜看到了小玩偶的像，请你在图1中作光路图确定玩偶S点所成像S’的位置。图中O为老花镜的光心，F为其焦点。


                 图1                                          图2

(2)如图2条形磁铁静止在水平桌面上，通电螺线管左端为N极，靠近条形磁铁放置。请根据图中所

示情况: (1) 将电源“+”“-”极填入括号中: (2) 画出条形磁铁所受摩擦力的示意图。

18. 结合图中的实验情景，按要求回答下列问题:


(1)图①研究的是滑动摩擦力的大小与_______的关系。
(2)图②装置可验证_____________________。
(3)图③中动圈式话筒的工作原理是_____________________。
(4)图④装置在探究通电螺线管外部磁场方向的实验中还需要借助一只小磁针，目的是__________

_______________________。
19.建筑工地上矗立的塔吊，是用电动机来带动滑轮组提升重物的设备。如何提高滑轮组机械效率，

节约电能呢?为此同学们进行了“影响滑轮组机械效率因素”的实验探究，用到的装置如图，实验数据记录如下表所示:

(1)实验中应沿竖直方向_______拉动弹簧测力计。
(2)分析表中数据可知:第4次实验是用_______图所示装 置来完成的。
(3)通过比较1与_______ (填实验次数的序号)两次实验数据可得出:同一滑轮组提升的物体越重，滑轮

组机械效率越高。
(4)通过比较_______(填实验次数的序号)两次实验数据可得出:不同滑轮组提升相同重物，动滑轮越

重，机械效率越低。
(5)为提高滑轮组机械效率节约电能，根据以上结论和生活经验，你认为以下措施不可行的是

A. 减轻动滑轮重    B. 增加所提物体重     C. 给机械加润滑油     D. 增加重物上升高度


20. 某同学要测量一个额定电压为2. 5V的小灯泡的额定功率，电路图如图甲所示，使用的电源电压的

为6V，滑动变阻器的规格是“50Ω 2A”。


(1)该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，为了测出小灯泡的

额定电功率，应该断开开关，更换最大阻值__________的滑动变阻器。 (选填“更大”或“更小”)
(2)调整装置后进行实验，实验时某次电压表的示数为2V,对应电流表示数如图丙所示，此时小灯泡

的实际功率为__________W， 要想测出小灯泡的额定电功率，接下来的操作是_______________。
(3)若考虑电表的电阻对测量的影响，则电功率的测量结果与真实值相比偏_____(选填 “大”或“小”)，

原因是_____(填字母)。
  A.电流表测量值偏大      B. 电压表测量值偏大      C.电流表和电压表测量值都偏大

四、计算题(21题4分，22题6分，共10分)
21.某型号汽车在车型测试中，在一段平直的公路 上以72km/h的速度匀速行驶了10km, 消耗汽油2kg。

已知该汽车发动机的有用功率为60kW,汽油的热值q=5×104J/kg。假设汽油完全燃烧，求:
(1)该型号汽车在以此过程中做的有用功是多少?
(2)该型号汽车发动机的效率是多少?


22.如图甲所示的电路，电源电压保持不变。小灯泡L标有“2.5V 0. 25A"字样，滑动变阻器R的最大

值为30Ω，定值电阻R2=30Ω, 电流表的量程为0~0.6 A,电压表的量程为0~3 V。求:
(1)小灯泡的额定功率是多少?
(2)只闭合S、S2和S3,将滑动变阻器R的滑片P移到中点时，电流表示数为0.45A,则电源电压是多少?

(3) 只闭合开关S、S1,移动滑动变阻器的滑片P,小灯泡L的I-U图像如图乙所示。在保证各元件安全

的情况下，滑动变阻器R允许的取值范围是多少?
