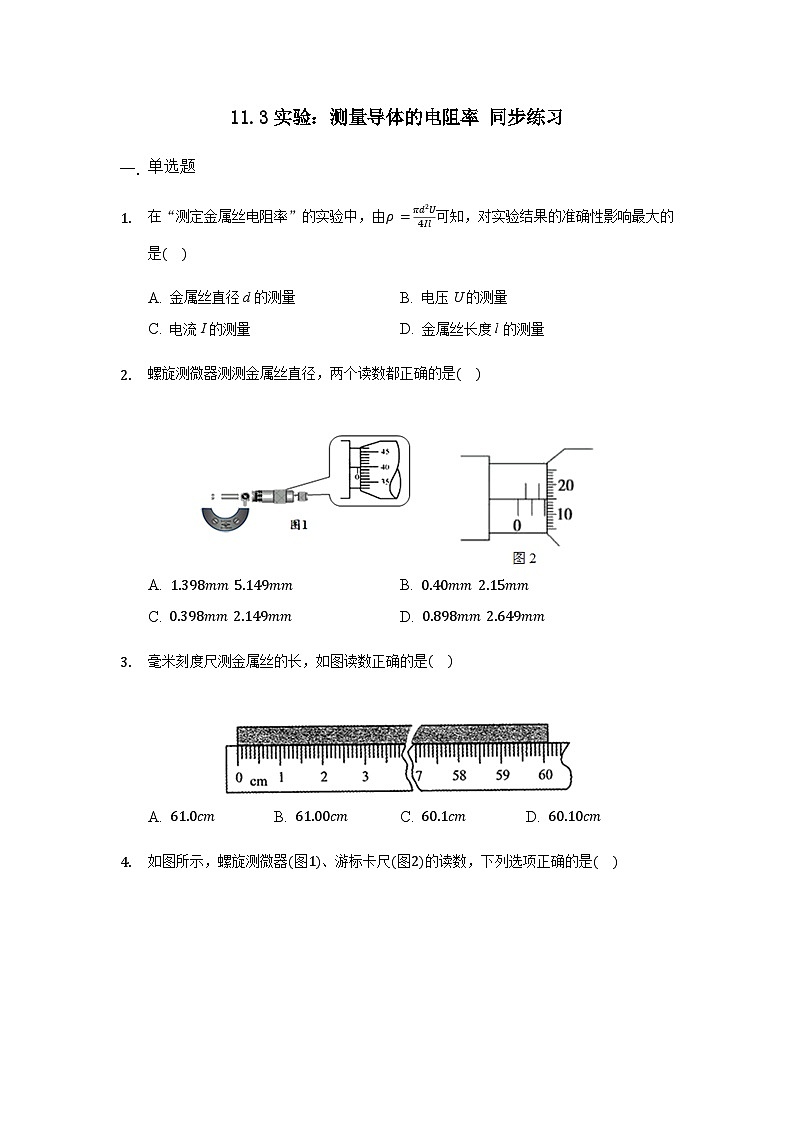

11.3实验：测量导体的电阻率 同步练习一.  单选题在“测定金属丝电阻率”的实验中，由可知，对实验结果的准确性影响最大的是A. 金属丝直径d的测量 B. 电压U的测量
C. 电流I的测量 D. 金属丝长度l的测量螺旋测微器测测金属丝直径，两个读数都正确的是

A.    B.
C.    D.   毫米刻度尺测金属丝的长，如图读数正确的是

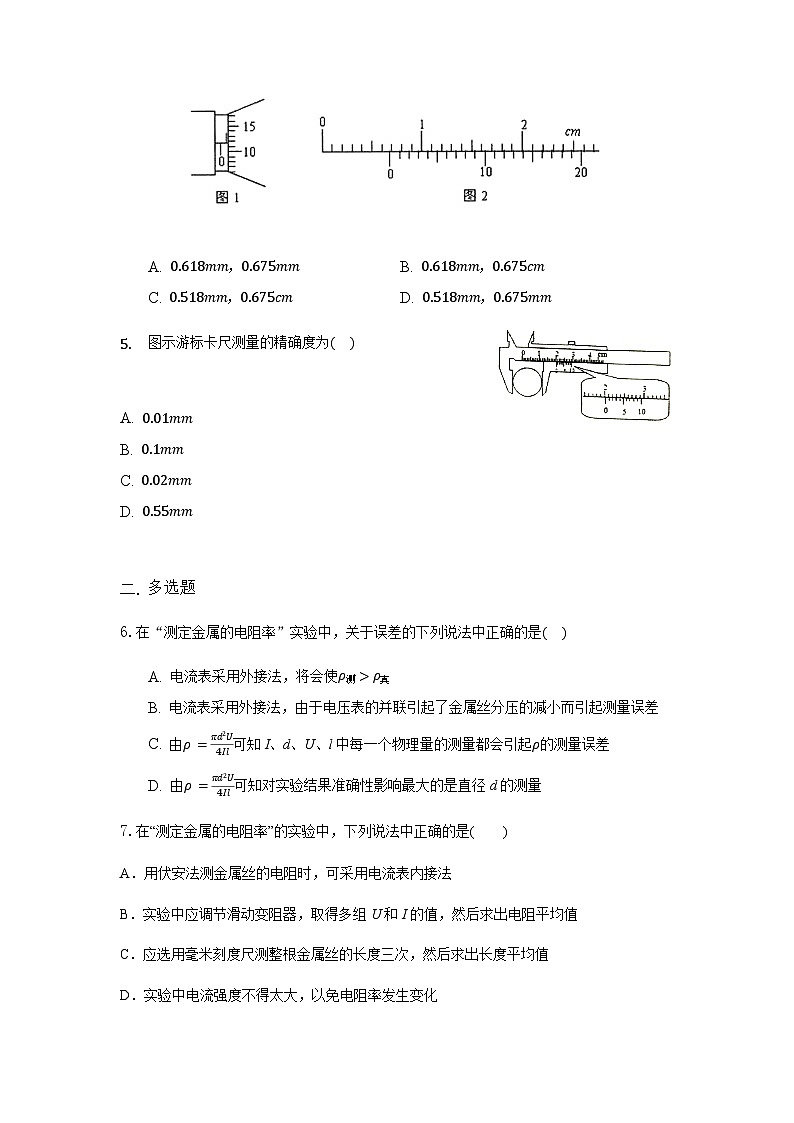

A.  B.  C.  D. 如图所示，螺旋测微器图、游标卡尺图的读数，下列选项正确的是
A. ， B. ，
C. ， D. ，图示游标卡尺测量的精确度为
 A.
B.
C.
D.
 二.  多选题6.在“测定金属的电阻率”实验中，关于误差的下列说法中正确的是A. 电流表采用外接法，将会使
B. 电流表采用外接法，由于电压表的并联引起了金属丝分压的减小而引起测量误差
C. 由可知I、d、U、l中每一个物理量的测量都会引起的测量误差
D. 由可知对实验结果准确性影响最大的是直径d的测量7.在“测定金属的电阻率”的实验中，下列说法中正确的是(　　)A．用伏安法测金属丝的电阻时，可采用电流表内接法B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出电阻平均值C．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值D．实验中电流强度不得太大，以免电阻率发生变化8.在“测定金属的电阻率”的实验中，以下操作中错误的是(　　)A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时，采用电流表内接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变三.  实验题9.利用螺旋测微器、米尺和如图7所示的器材(其中电流表的内阻为1 Ω，电压表的内阻为5 kΩ)测量一根粗细均匀的阻值约为5 Ω的金属丝的电阻率．(1)用笔画线代替导线，将图7中的器材连接成实物电路，要求尽量避免交叉，电流表、电压表应该选择合适的量程(已知电源的电动势为6 V，滑动变阻器的阻值为0～20 Ω)．(2)实验时，用螺旋测微器测量金属丝的直径和用米尺测量金属丝的长度示数如图8所示，电流表、电压表的读数如图所示．由图可以读出金属丝两端的电压U＝________，流过金属丝的电流强度I＝________，金属丝的长度L＝________，金属丝的直径d＝________.(3)该金属丝的电阻率是________(保留两位有效数字) 10.在测量金属丝电阻率的实验中，可供选用的器材如下：待测金属丝：Rx（阻值约4 Ω，额定电流约0.5 A）；电压表：V（量程3 V，内阻约3 kΩ）；电流表：A1（量程0.6 A，内阻约0.2 Ω）；A2（量程3 A，内阻约0.05 Ω）；电源：E1（电动势3 V，内阻不计）；E2（电动势12 V，内阻不计）；滑动变阻器：R（最大阻值约20 Ω）；螺旋测微器；毫米刻度尺；开关S；导线。（1）用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm。（2）若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________，电源应选________（均填器材代号），在虚线框内完成电路原理图。
