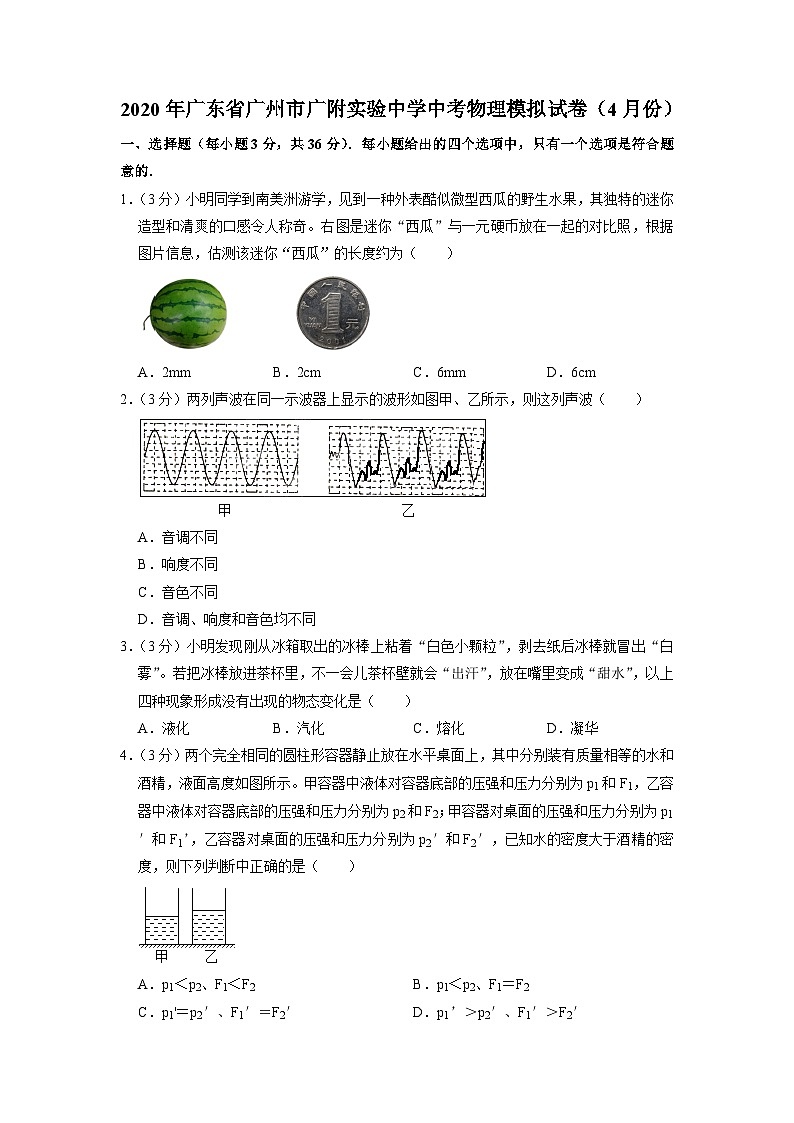

2020年广东省广州市广附实验中学中考物理模拟试卷（4月份）
一、选择题（每小题3分，共36分）．每小题给出的四个选项中，只有一个选项是符合题意的．
1．（3分）小明同学到南美洲游学，见到一种外表酷似微型西瓜的野生水果，其独特的迷你造型和清爽的口感令人称奇。右图是迷你“西瓜”与一元硬币放在一起的对比照，根据图片信息，估测该迷你“西瓜”的长度约为（　　）

A．2mm B．2cm C．6mm D．6cm
2．（3分）两列声波在同一示波器上显示的波形如图甲、乙所示，则这列声波（　　）

A．音调不同
B．响度不同
C．音色不同
D．音调、响度和音色均不同
3．（3分）小明发现刚从冰箱取出的冰棒上粘着“白色小颗粒”，剥去纸后冰棒就冒出“白雾”。若把冰棒放进茶杯里，不一会儿茶杯壁就会“出汗”，放在嘴里变成“甜水”，以上四种现象形成没有出现的物态变化是（　　）
A．液化 B．汽化 C．熔化 D．凝华
4．（3分）两个完全相同的圆柱形容器静止放在水平桌面上，其中分别装有质量相等的水和酒精，液面高度如图所示。甲容器中液体对容器底部的压强和压力分别为p1和F1，乙容器中液体对容器底部的压强和压力分别为p2和F2；甲容器对桌面的压强和压力分别为p1′和F1’，乙容器对桌面的压强和压力分别为p2′和F2′，已知水的密度大于酒精的密度，则下列判断中正确的是（　　）

A．p1＜p2、F1＜F2 B．p1＜p2、F1＝F2
C．p1'＝p2′、F1′＝F2′ D．p1’＞p2′、F1′＞F2′

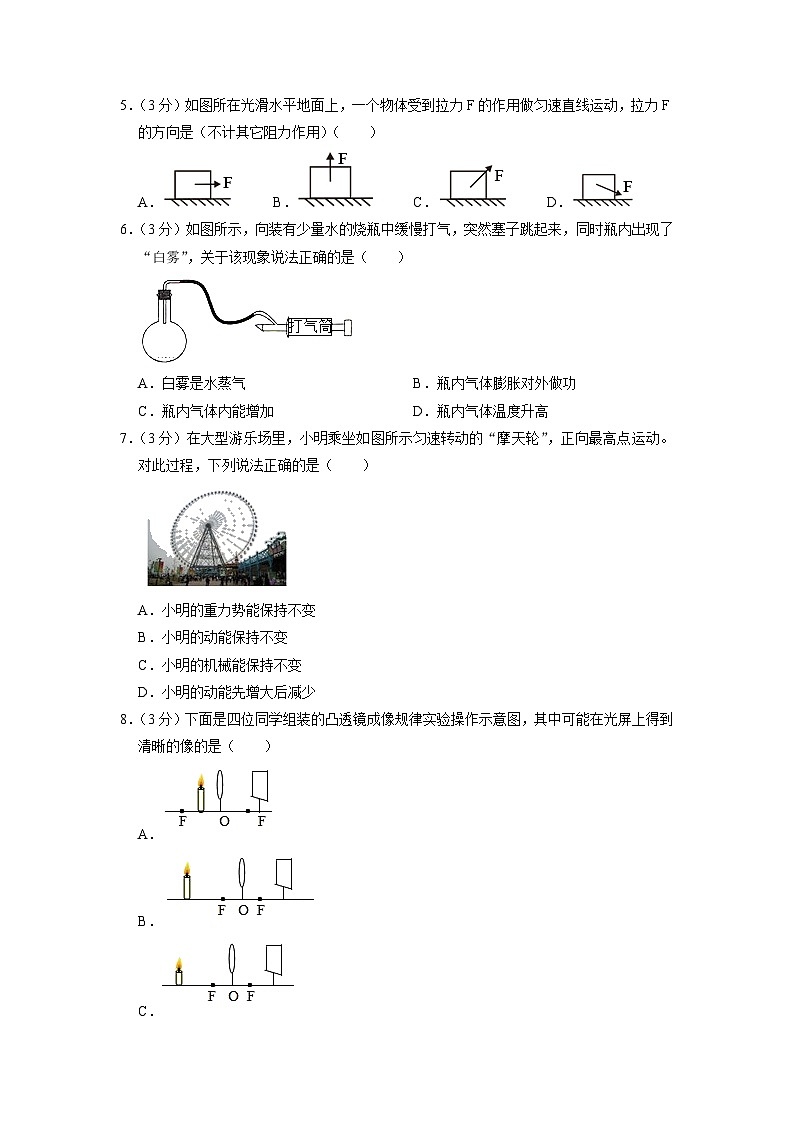

5．（3分）如图所在光滑水平地面上，一个物体受到拉力F的作用做匀速直线运动，拉力F的方向是（不计其它阻力作用）（　　）
A． B． C． D．
6．（3分）如图所示，向装有少量水的烧瓶中缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是（　　）

A．白雾是水蒸气 B．瓶内气体膨胀对外做功
C．瓶内气体内能增加 D．瓶内气体温度升高
7．（3分）在大型游乐场里，小明乘坐如图所示匀速转动的“摩天轮”，正向最高点运动。对此过程，下列说法正确的是（　　）

A．小明的重力势能保持不变
B．小明的动能保持不变
C．小明的机械能保持不变
D．小明的动能先增大后减少
8．（3分）下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（　　）
A．
B．
C．
D．

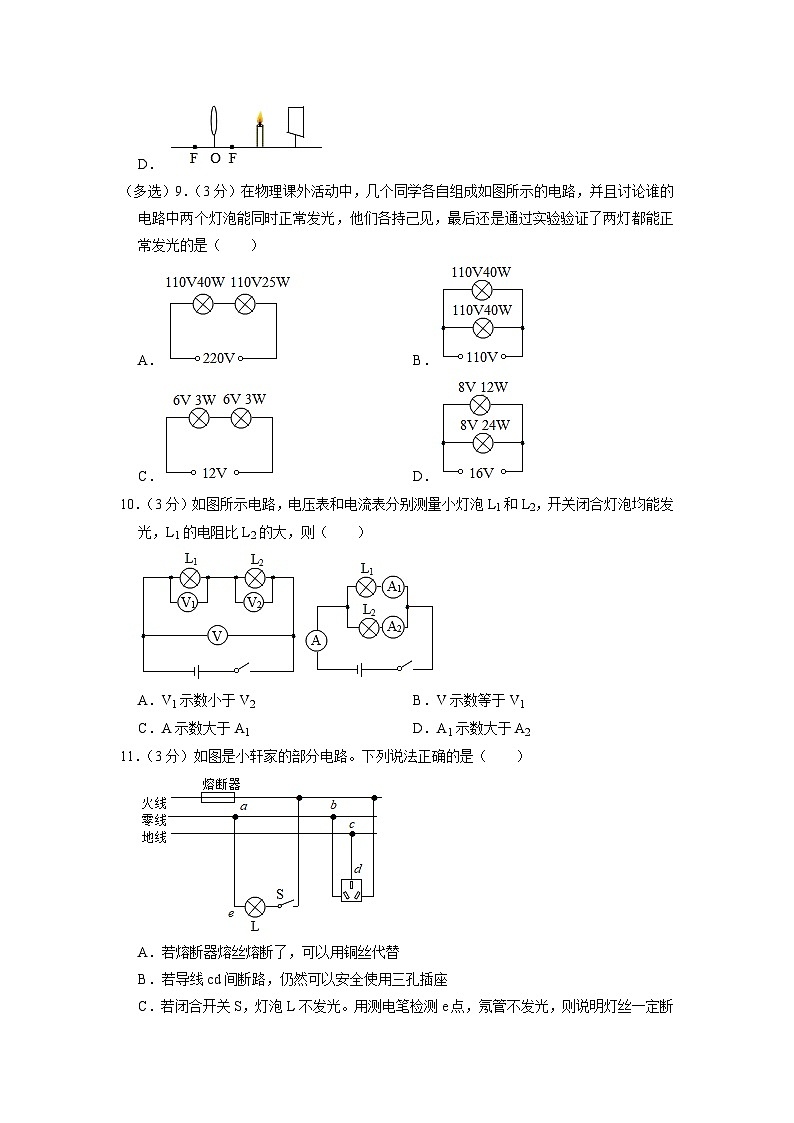

（多选）9．（3分）在物理课外活动中，几个同学各自组成如图所示的电路，并且讨论谁的电路中两个灯泡能同时正常发光，他们各持己见，最后还是通过实验验证了两灯都能正常发光的是（　　）
A． B．
C． D．
10．（3分）如图所示电路，电压表和电流表分别测量小灯泡L1和L2，开关闭合灯泡均能发光，L1的电阻比L2的大，则（　　）

A．V1示数小于V2 B．V示数等于V1
C．A示数大于A1 D．A1示数大于A2
11．（3分）如图是小轩家的部分电路。下列说法正确的是（　　）

A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
12．（3分）如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（　　）

A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
二、填空作图题（共21分，作图每题3分，其余每空1分）
13．（3分）如图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

14．（3分）如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来。请画出木块离开弹簧后向右运动过程中受力示意图。

15．（3分）根据电路图连接实物电路。

16．（3分）如图甲所示，水平地面上的物体，受到方向不变的水平推力F的作用，其F﹣t和v﹣t图象分别如图乙和图丙所示。由图象可知，9～12s内，推力对物体做功　 　J；t＝2s时，物体受到的摩擦力是　 　N．t＝7s时，物体受到的摩擦力是　 　N。

17．（4分）如图1是电磁波家族。智能手机与智能手环的“近场通讯”使用1.356×107Hz这个波段的无线电波进行通讯如图2。

（1）则智能手环的数据到手机是利用　 　（选填“红外线”、“电磁波”或“超声波”）来传输的，这数据能不能在真空中传播：　 　。
（2）在手机耳塞孔插入红外线发射器，手机变身传统的电视遥控器。手机发出红外线传播速度　 　（选填“大于”、“等于”或“小于”）近场通信的传播速度，而红外线的波长较近场通信的波长　 　（选填“长”或“短”）。
18．（2分）在探究“电流通过导体产生热量跟什么因素有关”的实验中，三个透明容器中密封着等量的空气，容器内的电阻连接情况如图所示，通电后，观察U形管中液面高度的变化。则

（1）要探究电流产生的热量与电流的关系，需观察　 　两个U形管中液面升高的高度；
（2）通电一段时间后，U形管中液面升高的高度最高的是　 　。
19．（3分）在“比较不同液体的比热容大小”的实验中，用完全相同的酒精灯对四种液体加热，得到如表所示的数据：已知水的比热容为c水＝4.2×103J/（kg•℃）
次数
液体
质量/g
升高的温度/℃
加热时间/min
1
水
200
10
7
2
甲
200
20
10
3
乙
400
20
14
4
丙
400
15
14
则第1、2次实验中，甲液体吸收的热量Q甲与水吸收的热量Q水关系：Q甲　 　Q水；丙液体的比热容　 　乙液体的比热容（选填“＞”、“＝”或“＜”），计算出乙液体的比热容为　 　J/（kg•℃）。
三、解析题（第20题12分，21题8分；共20分）
20．（12分）如图甲所示，拉力F通过滑轮组，将正方体金属块从水中匀速拉出至水面上方一定高度处。图乙是拉力F随时间t变化的关系图象。不计动滑轮的重力、摩擦及水和空气对金属块的阻力，g＝10N/kg，求：
（1）金属块完全浸没在水中时受到的浮力大小；
（2）金属块的密度；
（3）如果直接将金属块平放在水平地面上，它对地面的压强大小。

21．（8分）如图所示电路中，电源电压为6V，电阻R1、R2的阻值分别为12Ω和6Ω，闭合开关S，则：
（1）电流表的示数是多少？
（2）求电阻R2在1min内消耗的电能。

四、实验、探究题（22题8分，23题7分，24题8分，共23分）
22．（6分）如图所示，天平平衡时的读数为　 　g．温度计的示数为　 　℃．垫圈直径是　 　cm。

23．（2分）小明用如图所示的实验装置，验证下沉的物体是否受到浮力的作用。由图可知弹簧测力计前后示数变化了　 　N．为了使弹簧测力计前后示数变化更明显，他可采取的措施有　 　、　 　（填两种方法）。

24．（7分）小亮学习了电功率后，用额定电压分别为2.5V和6V的灯泡L1和L2设计了如图所示的电路图，来探究灯泡的发光亮度与哪些因素有关。
（1）小灯泡发光时，将电能转化为　 　能和光能。
（2）探究L1的亮度时，闭合S和S1，收集的数据如表一；探究L2的亮度时，闭合S和S2，收集的数据如表二。
表一

电压/V
电流/A
亮暗情况
1
1
0.16
暗
2
1.5
0.22
较亮
3
2.5
0.28
亮
表二

电压/V
电流/A
亮暗情况
4
1
0.25
很暗
5
2.5
0.38
暗
6
6
0.72
很亮
则L1正常工作时的功率是　 　W；L2在很暗时的电阻是　 　。
（3）分析两表可知，同一规格的小灯泡发光亮度与　 　有关，不同规格的小灯泡发光亮度还应与电能转化光能的转化效率有关，灯泡　 　（选填L1或L2）的转化效率高。

25．（8分）小明猜测：“用如图中三个的滑轮（组）提升同一物体，其机械效率是否不同”设计实验检验其猜测，并填写实验报告。
（1）将图乙中的滑轮组绕线，要求最省力绕法。
（2）实验步骤（若需要可补充器材）。
（3）滑轮组的机械效率表达式（用所测出的物理量表达）。


2020年广东省广州市广附实验中学中考物理模拟试卷（4月份）
参考答案与试题解析
一、选择题（每小题3分，共36分）．每小题给出的四个选项中，只有一个选项是符合题意的．
1．【解答】解：一枚一元硬币的直径在2cm左右。由图知，迷你“西瓜”与一元硬币的直径差不多，所以在2cm左右。
故选：B。
2．【解答】解：甲、乙的波形特点是：相同时间内出现的次数相同，说明振动的频率相同，则音调相同；波偏离平衡位置幅度也相同，则响度也相同；
音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。因为两列波的形状不同反映了波的音色不同，故图中它们发出声音的音色不同，
故选：C。
3．【解答】解：“白色小颗粒”是冰箱内的水蒸气遇冷凝华而成的小冰粒；
“白雾”是空气中水蒸气遇冷的冰棒液化形成的液态小水珠；
“出汗”是空气中水蒸气遇到温度较低的茶杯外壁液化成的小水珠；
放在嘴里的冰棒变为“甜水”，是由固态变为液态的熔化现象，
发生的物态变化依次为：凝华、液化、液化、熔化，没有发生的是汽化。
故选：B。
4．【解答】解：（1）分别装有质量相等的水和酒精，液体对容器底的压力等于液柱的重力，根据G＝mg，因质量相同，故F1＝F2；
因两个完全相同的圆柱形容器，故液柱的受力面积S相同，根据p＝，液柱对容器底的压强：
p1＝p2；
（2）容器对水平桌面的压力等于容器和液体的重力，
故两容器对桌面的压力相等，F1′＝F2′
根据p＝，两容器对桌面的压强相等，p1′＝p2′；只有C正确。
故选：C。
5．【解答】解：因为物体光滑水平面上做匀速直线运动，因此物体在水平方向所受的合力应该为零，从图示可以看出，只有B选项中的物体在水平方向上不受力，即合力为零。
故选：B。
6．【解答】解：
A、烧瓶内出现的白雾是水蒸气液化形成的小水滴，故A错误；
BCD、瓶内气体把瓶塞冲出的过程中，气体对瓶塞做功，气体的内能转化为瓶塞的机械能，则瓶内气体的内能减少，温度降低，故B正确，CD错误。
故选：B。
7．【解答】解：小明乘坐匀速转动的“摩天轮”上升时，小明的质量不变，速度不变，动能不变；高度增大，重力势能增大；小明向上运动时，没有发生弹性形变，不具有弹性势能；机械能＝动能+重力势能，所以机械能增大。
故选：B。
8．【解答】解：A、物距小于f，此时成虚像，不能在光屏上呈现，故A错误；
B、物距大于2f，此时成倒立缩小的实像，像距处于f和2f之间，但烛焰中心、凸透镜中心、光屏中心在同一高度处，烛焰的像能成在光屏中央，如下图B所示，故B正确；

C、物距大于2f，此时成倒立缩小的实像，像距处于f和2f之间，但烛焰中心、凸透镜中心、光屏中心不在同一高度处，所以像不在光屏中央，会偏上，光屏可能得不到烛焰完整的像，如上图C所示，故C错误；
D、实像与物体在凸透镜的两侧，烛焰的像应成在凸透镜的左侧，所以不能在光屏上成像，故D错误。
故选：B。
9．【解答】解：
A、由电路图可知，两灯泡串联，由R＝可知两灯泡的电阻不等，根据串联分压可知两灯泡分得的电压均不为110V，故两灯泡不能正常发光，A不正确；
B、由电路图可知，两灯泡并联，两端的电压均为110V，与电源的电压相等，所以两灯泡均能正常发光，B正确；
C、由电路图可知，两灯泡串联，由R＝可知两灯泡的电阻相等，根据串联分压可知两灯泡分得的电压均为6V，故两灯泡能正常发光，C正确；
D、由电路图可知，两灯泡并联，两端的电压均为16V，大于8V，故两灯泡不能正常发光，D不正确。
故选：BC。
10．【解答】解：（1）由左电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V测电源的电压，
因串联电路中各处的电流相等，且L1的电阻比L2的大，
所以，由I＝的变形式U＝IR可知，L1两端的电压大于L2两端的电压，即V1示数大于V2，故A错误；
因串联电路中总电压等于各分电压之和，
所以，V示数大于V1，故B错误；
（2）由右电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测L2支路的电流，电流表A测干路电流，
因并联电路中各支路两端的电压相等，
所以，由I＝可知，通过L1的电流小于通过L2的电流，即A1示数小于A2，故D错误；
因并联电路中干路电流等于各支路电流之和，
所以，A示数大于A1，故C正确。
故选：C。
11．【解答】解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三孔插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。
故选：D。
12．【解答】解：A、扬声器工作原理是通电导体在磁场中受力而运动，所以扬声器的线圈振动是因为通电导线在磁场中受到力的作用。故A正确。
B、动圈式话筒是根据电磁感应原理工作的，机械能转化为电能。故B错误。
C、电风扇的主要构件是电动机，所以它的工作原理是通电导体在磁场中受力而运动，动圈式话筒的工作原理是电磁感应，两者原理不同。故C错误。
D、扬声器工作原理是通电导体在磁场中受力而运动，故D错误。
故选：A。
二、填空作图题（共21分，作图每题3分，其余每空1分）
13．【解答】解：先将两条反射光线A、B的反向延长交于一点S′（即为S在平面镜中的像点），连接SS′，然后根据像与物关于平面镜对称作出平面镜的位置，并分别连接S点与两反射点，画出两条入射光线，如图所示：

14．【解答】解：根据分析，木块受水平方向的摩擦力，由于向右运动，所以摩擦力向左；
在竖直方向受竖直向下的重力和竖直向上的支持力，这两个力相互平衡，如图所示：
。
15．【解答】解：
原电路中，两灯并联，开关S1与灯L1串联，只控制这个灯；S2控制整个电路，根据电路图连接实物图，如下所示：
16．【解答】解：
（1）由丙图知，9～12s内，物体做匀速运动，且v＝1m/s，由乙图知，9﹣12s内的推力F＝6N，
则9～12s内推力F做功：W＝Fs＝Fvt＝6N×1m/s×3s＝18J；
（2）当t＝2s时，由图丙可知，物体运动的速度为0，即物体处于静止状态，受到的摩擦力与推力F平衡，由图甲知此时物体所受摩擦力f＝F＝3N。
（3）t＝7s时，物体做减速运动，压力大小、接触面粗糙程度不变，故受到的摩擦力是6N。
故答案为：18；3；6。
17．【解答】解：（1）智能手环的数据到手机是利用电磁波来传输的，这数据能在真空中传播；
（2）手机发出红外线和近场通信都是电磁波，故传播速度相同；由图可知“近场通讯”的频率低于红外线的频率，根据c＝λf可知，频率越高，波长越短，故红外线的波长较近场通信的短。
故答案为：（1）电磁波；能；（2）等于；短。
18．【解答】解：
（1）电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映；要探究电流产生的热量与电流的关系，需控制电阻、通电时间相同，电流不同，故需观察甲、丙两个U形管中液面升高的高度；
（2）甲、乙装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，左边甲容器中的电阻小于右边乙容器中的电阻，由Q＝I2Rt可知，右边乙容器中的电阻产生的热量多，温度升得较快；甲、丙装置中，丙装置并联一个相同阻值的电阻，再将容器中的电阻丝串联起来接到电源两端，通过他们的电阻与通电时间t相同，左边甲容器中的电阻流大于右边丙容器中的电流，由Q＝I2Rt可知，甲容器中的电阻产生的热量多，温度升得较快；
通电一段时间后，U形管中液面升高的高度最高的是乙。
故答案为：（1）甲、丙；（2）乙。
19．【解答】解：（1）用完全相同的酒精灯对四种液体，根据转换法，则第1、2次实验中，因第2次实验加热时间长，故甲液体吸收的热量Q甲与水吸收的热量Q水关系：Q甲＞Q水；
（2）由表中3、4组实验知，相同质量的乙、丙两种液体加热相同时间，丙升高15℃，乙升高20℃，根据比较吸热能力的方法，丙液体的比热容＞乙液体的比热容；
（3）根据转换法，故Q乙：Q水＝2：1，又知Δt乙：Δt水＝2：1，m乙：m水＝2：1，
由Q＝cmΔt得，＝＝＝××＝，
故乙液体的比热容为：
c乙＝×c水＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。
故答案为：＞；大于；2.1×103。
三、解析题（第20题12分，21题8分；共20分）
20．【解答】解：
（1）由甲图可知，n＝2，不计动滑轮的重力、摩擦及水和空气对金属块的阻力，F＝G，
当金属块完全露出液面后，金属块不受浮力，此时拉力等于重力，即为图中的t2﹣t3时刻，
从乙图可知，该金属块重力为：G＝2F＝2×108N＝216N，
当金属块未露出液面时，即为图中的0﹣t1时刻，
则2F′+F浮＝G，
所以金属块完全浸没在水中时受到的浮力：F浮＝G﹣2F′＝216N﹣2×68N＝80N；
（2）根据F浮＝ρgV排可得，金属块排开水的体积：V排＝＝＝8×10﹣3m3，
金属块完全浸没在水中，则金属块的体积V＝V排＝8×10﹣3m3，
则根据G＝mg、ρ＝可得，金属块的密度为：ρ金＝＝＝2.7×103kg/m3。
（3）金属块的边长a＝＝＝0.2m，
则受力面积S＝a2＝（0.2m）2＝0.04m2，
金属块平放在水平地面时对地面的压强：p＝＝＝＝5.4×103Pa。
答：（1）金属块完全浸没在水中时受到的浮力80N；
（2）金属块的密度2.7×103kg/m3；
（3）如果直接将金属块平放在水平地面上，它对地面的压强5.4×103Pa。
21．【解答】解：（1）闭合开关S，两只电阻R1、R2并联，电流表测量通过R1的电流。
电流表的示数：
I1＝＝＝0.5A；
（2）电阻R2在1min内消耗的电能：
W2＝t＝×60s＝360J。
答：（1）电流表的示数是0.5A；
（2）电阻R2在1min内消耗的电能为360J。
四、实验、探究题（22题8分，23题7分，24题8分，共23分）
22．【解答】解：
（1）图中天平标尺的分度值是0.2g，游码对应刻度的质量是1.4g，再加上砝码质量15g，故物体质量为16.4g；
（2）图中温度计1℃之间有1个小格，一个小格代表1℃，即此温度计的分度值为1℃；液柱在零刻度以上，为37℃；
（3）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；垫圈左侧与10.00cm对齐，右侧与11.70cm对齐，所以垫圈的直径为d＝11.70cm﹣10.00cm＝1.70cm。
故答案为：16.4；37；1.70。
23．【解答】解：（1）弹簧测力计的分度值为0.2N，则弹簧测力计前后示数为F1＝2.4N，浸没在水中时弹簧测力计的拉力F2＝2.2N，
则测力计前后示数变化为ΔF＝F1﹣F2＝2.4N﹣2.2N＝0.2N；
（2）由于弹簧测力计前后示数变化是浮力作用的结果，根据响浮力大小的因素是液体的密度和物体排开液体的体积，可采取的措施是：
一是增加液体的密度，二是换用体积更大的物体。
故答案为：0.2；增加液体的密度；换用体积更大的物体。
24．【解答】解：（1）小灯泡发光时，消耗了电能，得到了光能和内能，故将电能转化为内能和光能。
（2）L1正常工作时的功率是；P＝UI＝2.5V×0.28A＝0.7W；
L2在很暗时的电阻是R＝＝＝4Ω；
（3）根据表中实验数据，利用P＝UI计算可得六次实验灯的实际功率分别为：0.16W、0.33W、0.7W、0.25W、0.9W、4.32W。
由表一数据可知：同一规格的小灯泡发光亮度与实际功率有关，实际功率越大，灯泡越亮；
由表格中第1、4（或3、5）组数据可知，不同规格的小灯泡L1的实际功率P1和比L2的实际功率P2小，但L1比L2亮，说明不同规格的小灯泡发光亮度还与电能转化为光能的转化效率有关，灯泡L1的转化效率高。
故答案为：（1）内；（2）0.7；4Ω；（3）实际功率；L1。
25．【解答】解：
（1）从动滑轮的上挂钩向上绕起，承担物重的绳子股数为3，最省力，如下图所示：

（2）实验步骤：
a、用弹簧测力计测出所挂物体的重力，物体的重力用G表示，在甲图的动滑轮挂钩上挂上物体，用弹簧测力计测出绳子自由端所受拉力，用F表示，用刻度尺量出绳子自由端移动的距离，用s表示，钩码上升的高度用h表示；
b、在图乙的装置中挂上同一物体，仿照步骤a再做1次实验，记录各次的G、F、s、h的数值；
c、在图丙的装置中挂上同一物体，仿照步骤a再做1次实验，记录各次的G、F、s、h的数值；
d、用η＝＝计算出各次的机械效率，得出结论；
（3）滑轮组的机械效率为：η＝＝。
答：（1）如图所示；
（2）a、用弹簧测力计测出所挂物体的重力，物体的重力用G表示，在甲图的动滑轮挂钩上挂上物体，用弹簧测力计测出绳子自由端所受拉力，用F表示，用刻度尺量出绳子自由端移动的距离，用s表示，钩码上升的高度用h表示；
b、在图乙的装置中挂上同一物体，仿照步骤a再做1次实验，记录各次的G、F、s、h的数值；
c、在图丙的装置中挂上同一物体，仿照步骤a再做1次实验，记录各次的G、F、s、h的数值；
d、用η＝＝计算出各次的机械效率，得出结论；
（3）滑轮组的机械效率为η＝＝。
