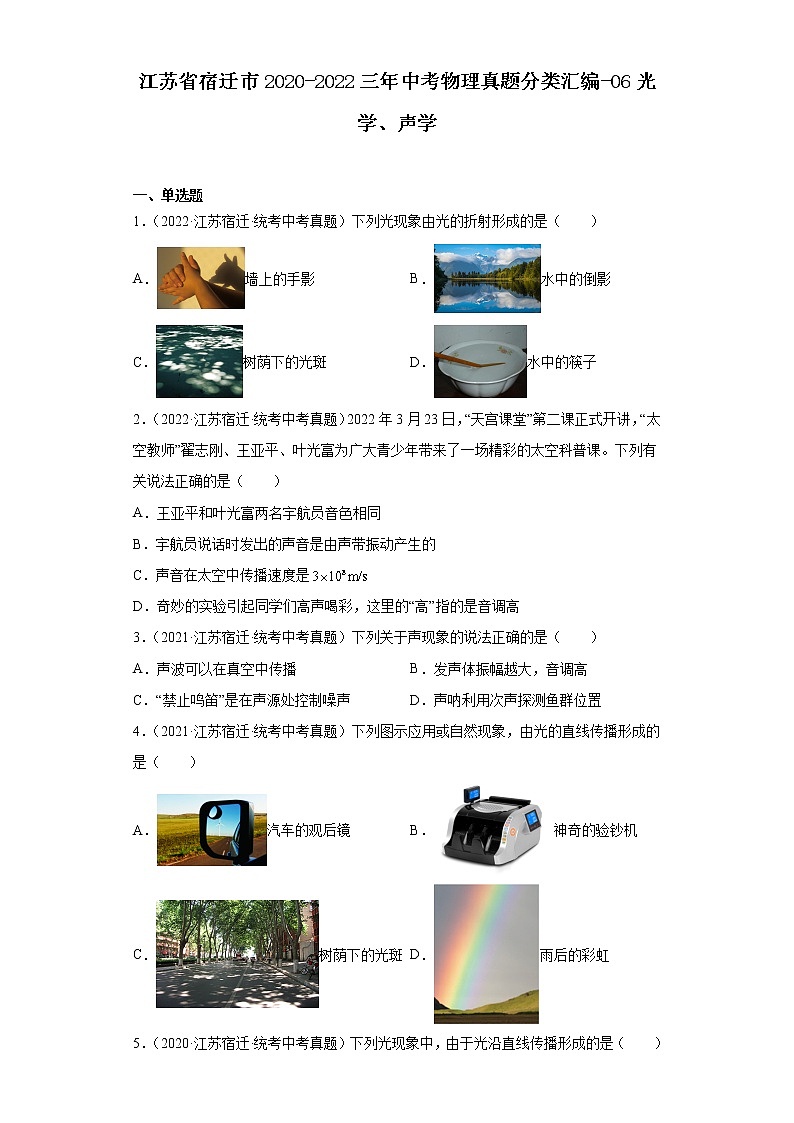

江苏省宿迁市2020-2022三年中考物理真题分类汇编-06光学、声学

江苏省宿迁市2020-2022三年中考物理真题分类汇编-06光学、声学

一、单选题

1．（2022·江苏宿迁·统考中考真题）下列光现象由光的折射形成的是（　　）

A．墙上的手影 B．水中的倒影

C．树荫下的光斑 D．水中的筷子

2．（2022·江苏宿迁·统考中考真题）2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、叶光富为广大青少年带来了一场精彩的太空科普课。下列有关说法正确的是（　　）

A．王亚平和叶光富两名宇航员音色相同

B．宇航员说话时发出的声音是由声带振动产生的

C．声音在太空中传播速度是

D．奇妙的实验引起同学们高声喝彩，这里的“高”指的是音调高

3．（2021·江苏宿迁·统考中考真题）下列关于声现象的说法正确的是（　　）

A．声波可以在真空中传播 B．发声体振幅越大，音调高

C．“禁止鸣笛”是在声源处控制噪声 D．声呐利用次声探测鱼群位置

4．（2021·江苏宿迁·统考中考真题）下列图示应用或自然现象，由光的直线传播形成的是（　　）

A．汽车的观后镜 B．神奇的验钞机

C．树荫下的光斑 D．雨后的彩虹

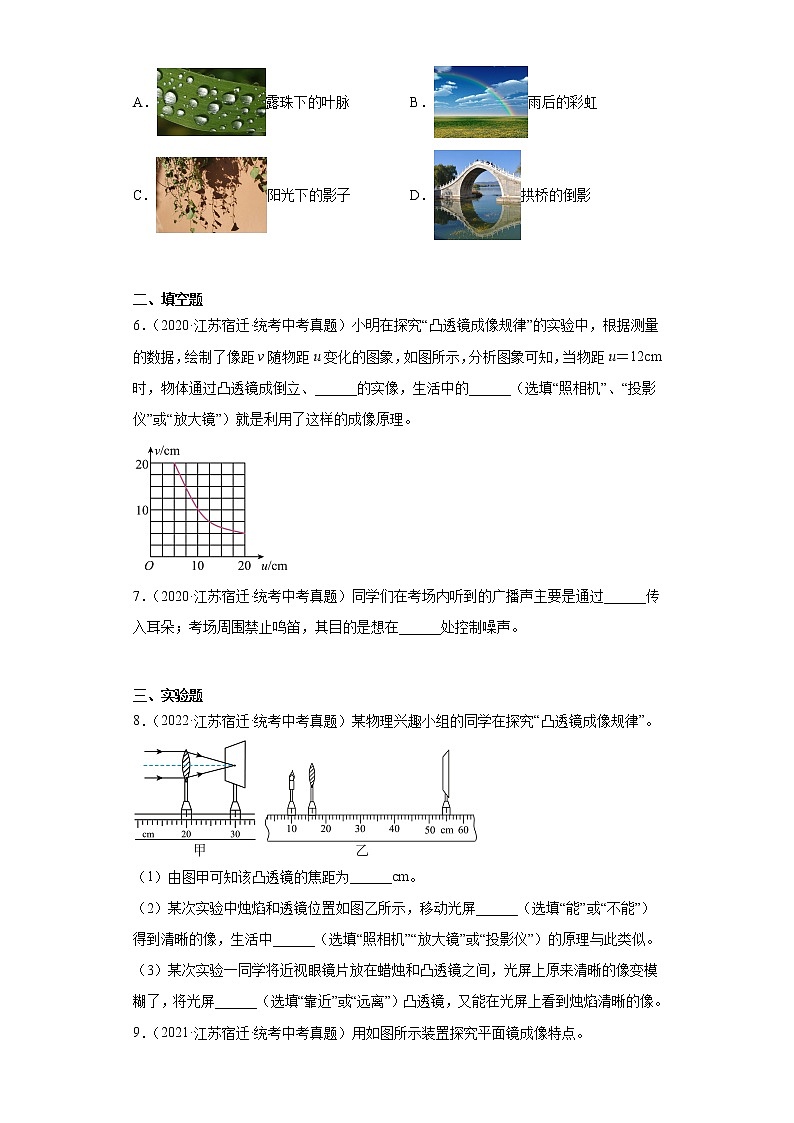

5．（2020·江苏宿迁·统考中考真题）下列光现象中，由于光沿直线传播形成的是（　　）

A．露珠下的叶脉 B．雨后的彩虹

C．阳光下的影子 D．拱桥的倒影

二、填空题

6．（2020·江苏宿迁·统考中考真题）小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝12cm时，物体通过凸透镜成倒立、______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。

7．（2020·江苏宿迁·统考中考真题）同学们在考场内听到的广播声主要是通过______传入耳朵；考场周围禁止鸣笛，其目的是想在______处控制噪声。

三、实验题

8．（2022·江苏宿迁·统考中考真题）某物理兴趣小组的同学在探究“凸透镜成像规律”。

（1）由图甲可知该凸透镜的焦距为______cm。

（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏______（选填“能”或“不能”）得到清晰的像，生活中______（选填“照相机”“放大镜”或“投影仪”）的原理与此类似。

（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，将光屏______（选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。

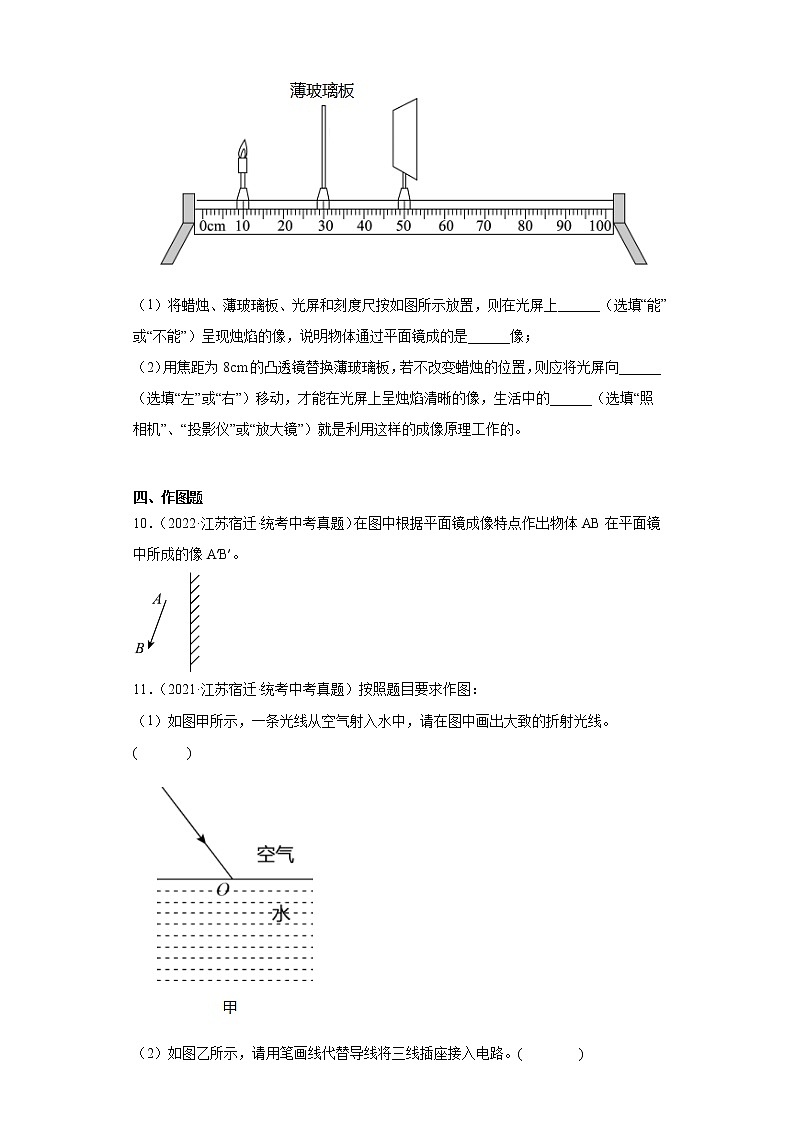

9．（2021·江苏宿迁·统考中考真题）用如图所示装置探究平面镜成像特点。

（1）将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上______（选填“能”或“不能”）呈现烛焰的像，说明物体通过平面镜成的是______像；

（2）用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向______（选填“左”或“右”）移动，才能在光屏上呈烛焰清晰的像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。

四、作图题

10．（2022·江苏宿迁·统考中考真题）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A′B′。

11．（2021·江苏宿迁·统考中考真题）按照题目要求作图：

（1）如图甲所示，一条光线从空气射入水中，请在图中画出大致的折射光线。(       )

（2）如图乙所示，请用笔画线代替导线将三线插座接入电路。(        )

（3）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好沿黑板面竖直匀速下滑，请画出磁性黑板擦在竖直方向上所受到的力。(        )

12．（2020·江苏宿迁·统考中考真题）请在图中作出物体AB在平面镜MN中成的像．

参考答案：

1．D

【详解】A．墙上的手影是光的直线传播形成的，故A不符合题意；

B．水中的倒影属于平面镜成像，属于光的反射现象，故B不符合题意；

C．树荫下的光斑属于小孔成像，由光的直线传播形成的，故C不符合题意；

D．水中的筷子看起来变弯了，是由于筷子反射的光线从水中斜射入空气中时，传播方向发生了偏折， 远离法线，折射角大于入射角，所以看到筷子在水中的部分是向上弯折，属于光的折射现象，故D符合题意。

故选D。

2．B

【详解】A．音色是指声音的品质和特色，与发声体的材料和结构有关，人们就是根据音色来区别不同发声体发出的声音，故A错误；

B．声音是由物体振动产生的，宇航员说话时发出的声音是由声带振动产生的，故B正确；

C．太空中是真空状态，声音不能在真空中传播，故C错误；

D．响度是指声音的强弱、大小，奇妙的实验引起同学们高声喝彩，这里的“高”指的是响度大，故D错误。

故选B。

3．C

【详解】A．声音的传播需要介质，不可以在真空中传播，故A错误；

B．响度是由声源振动的幅度决定的，振幅越大，响度越大，故B错误；

C．减弱噪声的途径：在声源处减弱；在传播过程中减弱；在人耳处减弱。禁止鸣笛是在声源处控制噪声，故C正确；

D．声呐是利用超声波传递信息来探测鱼群的，故D错误。

故选C。

4．C

【详解】A．汽车后视镜是凸面镜成像，是光的反射形成的，故A不符合题意；

B．由于紫外线能使荧光物质发光，所以验钞机是利用紫外线验钞的，故B不符合题意；

C．树荫下的光斑是小孔成像现象，是光的直线传播形成的，故C符合题意；

D．雨后彩虹是光的色散，是光的折射形成的，故D不符合题意。

故选C。

5．C

【详解】A．露珠下的叶脉，显现得特别大，这是由于光发生折射形成的，A项不合题意；

B．雨后的彩虹，这是由于光在不均匀的空气中发生折射形成的，B项不合题意；

C．阳光下的影子，这是由于光沿直线传播形成的，选项C符合题意；

D．拱桥的倒影，这是由于拱桥反射的光在水面再次反射形成的，D项不合题意。

故选C。

6．     缩小     照相机

【详解】[1][2]由图可知，当物距等于像距都等于10cm时，成倒立、等大的实像，此时的

u=v=10cm=2f

f=5cm

当物距u=12cm时，物距大于二倍焦距，物体通过凸透镜成倒立、缩小的实像，其应用是照相机。

7．     空气     声源

【详解】[1][2]声音的传播需要介质，同学们在考场内听到的广播声是通过空气传入耳朵的；考场周围禁止鸣笛，即从声源处禁止噪声的产生，即在声源处减弱。

8．     10.0     不能     放大镜     远离

【详解】（1）[1]凸透镜的焦距是使平行于主光轴的光会聚的点到光心的距离，此时光屏到凸透镜的距离为焦距，焦距的大小为

（2）[2][3]某次实验中烛焰和透镜位置如图乙所示，烛焰处于凸透镜的一倍焦距以内，成的是正立、放大的虚像，虚像不能用光屏来承接，所以移动光屏不能得到清晰的像，生活中放大镜的原理与此类似。

（3）[4]某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，因为近视眼镜是凹透镜，会将光线发散，能使像成的光屏的后面，所以应该将光屏向后移动，远离凸透镜，才能在光屏上看到烛焰清晰的像。

9．     不能     虚     左     照相机

【详解】（1）[1][2]薄玻璃板相当于平面镜，平面镜成虚像，不能成在光屏上。

（2）[3][4]由题可知物距大于两倍焦距，成倒立缩小实像，像距在一倍二倍焦距之间，即在刻度38.0~46.0cm之间，所以光屏左移，照相机就是利用这样的成像原理工作的。

10．

【详解】由于物、像关于平面镜对称，所以先做A点、B点关于平面镜的对称点A′、B′，然后用虚线连接A′、B′，即为物体AB在平面镜中所成的像。如下图所示：

11．

【详解】（1）[1]过入射点O与水面垂直画出法线，光从空气斜射入水中，根据折射角小于入射角，在法线另一侧的水中画出折射光线的大致位置，标上箭头。如图所示

（2）[2]三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示

（3）[3]由图知，黑板擦沿黑板面竖直匀速下滑，所以受力平衡，在水平方向受到压力和墙的支持力，这两个力是一对平衡力；在竖直方向受重力和摩擦力，这两个力是一对平衡力，重力方向竖直向下，所以摩擦力方向竖直向上，如图所示

12．

【详解】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示
