四川省成都市新都区2023届中考物理（一模）试题

这是一份四川省成都市新都区2023届中考物理（一模）试题，共26页。试卷主要包含了单选题，多选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。

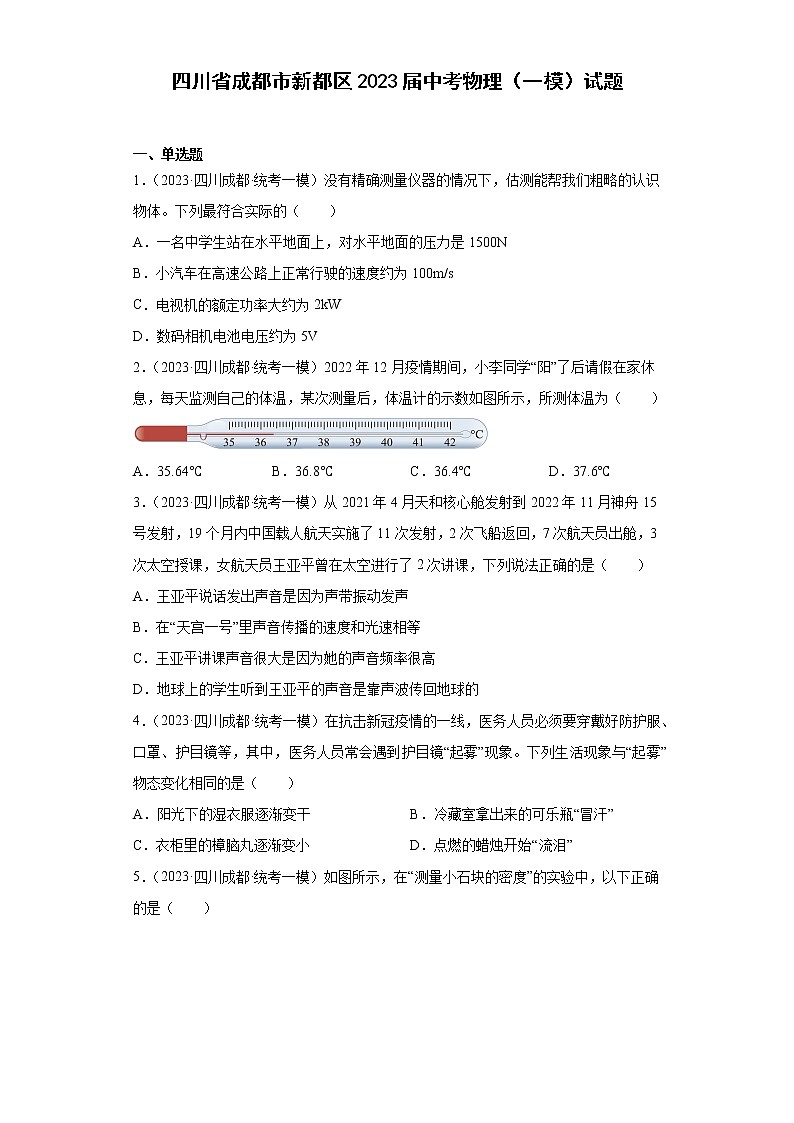

四川省成都市新都区2023届中考物理（一模）试题 一、单选题1．（2023·四川成都·统考一模）没有精确测量仪器的情况下，估测能帮我们粗略的认识物体。下列最符合实际的（　　）A．一名中学生站在水平地面上，对水平地面的压力是1500NB．小汽车在高速公路上正常行驶的速度约为100m/sC．电视机的额定功率大约为2kWD．数码相机电池电压约为5V2．（2023·四川成都·统考一模）2022年12月疫情期间，小李同学“阳”了后请假在家休息，每天监测自己的体温，某次测量后，体温计的示数如图所示，所测体温为（　　）A．35.64℃ B．36.8℃ C．36.4℃ D．37.6℃3．（2023·四川成都·统考一模）从2021年4月天和核心舱发射到2022年11月神舟15号发射，19个月内中国载人航天实施了11次发射，2次飞船返回，7次航天员出舱，3次太空授课，女航天员王亚平曾在太空进行了2次讲课，下列说法正确的是（　　）A．王亚平说话发出声音是因为声带振动发声B．在“天宫一号”里声音传播的速度和光速相等C．王亚平讲课声音很大是因为她的声音频率很高D．地球上的学生听到王亚平的声音是靠声波传回地球的4．（2023·四川成都·统考一模）在抗击新冠疫情的一线，医务人员必须要穿戴好防护服、口罩、护目镜等，其中，医务人员常会遇到护目镜“起雾”现象。下列生活现象与“起雾”物态变化相同的是（　　）A．阳光下的湿衣服逐渐变干 B．冷藏室拿出来的可乐瓶“冒汗”C．衣柜里的樟脑丸逐渐变小 D．点燃的蜡烛开始“流泪”5．（2023·四川成都·统考一模）如图所示，在“测量小石块的密度”的实验中，以下正确的是（　　）A．利用天平测得小石块的质量为48.8gB．用量筒测得小石块的体积为40mLC．实验测得小石块的密度是2.42g/cm3D．称量过程中，发现指针如图甲所示，则应将平衡螺母向右调节6．（2023·四川成都·统考一模）如图，航天器都有很大的太阳能电池板，对它分析正确的是（　　）A．电池板充电时将太阳能转化为化学能B．太阳能电池板的能量转化率低于100%C．电池板利用的太阳能是不可再生能源D．太阳能来自于太阳内部发生的核裂变7．（2023·四川成都·统考一模）成都是历史文化名城，许多诗词名家在这里留下了大量脍炙人口的经典作品。下面对关于成都的诗句中所包含的物理知识分析正确的是（　　）A．“锦城丝管日纷纷，半入江风半入云。”乐声入云，声音能在空气中传播B．“浓淡芳春满蜀乡，半随风雨断莺肠。”闻到花香，是因为花在做热运动C．“当年走马锦城西，曾为梅花碎似泥。”骑马观景，人相对于地是静止的D．“窗含西岭千秋雪，门泊东吴万里船。”雪的形成，必须要吸收大量的热8．（2023·四川成都·统考一模）如图所示是神舟十三号飞船返回地球过程中的一张照片，在降落伞打开后，飞船减速下降的过程中，飞船的（　　）A．动能一直保持不变 B．重力势能不断增加C．重力势能转化为动能 D．机械能在不断减少9．（2023·四川成都·统考一模）丝绸摩擦过的玻璃棒能“粘”纸屑，下列现象中“粘”的原理与其相同的是（　　）A．拔火罐时罐子“粘”在皮肤上 B．电脑屏幕容易“粘”上轻小灰尘C．两块磁铁能够“粘”在一起 D．平滑的铅块紧压后会“粘”在一起10．（2023·四川成都·统考一模）如图所示绘制的是一栋楼房里各家的日常生活。但小王家里“停电了”，他家停电的原因不可能是下列哪种情况（　　）A．小王家智能电表余额为零 B．小王家漏电保护器跳闸C．小王家的某条电线断路 D．全楼用电器总功率过大11．（2023·四川成都·统考一模）为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受。新能源汽车核心部件是电动机。图中能说明电动机工作原理的是：（　　）A． B． C． D．12．（2023·四川成都·统考一模）下列关于压强的说法正确的是（　　）A．人在走路时和双脚站立时对地压强不变B．盲道表面设有条形突起是为了减小压强C．给装水的杯子中加盐，杯底受到的压强不变D．测量成都各地气压值，青城山山顶大气压比新都宝光寺大气压低13．（2023·四川成都·统考一模）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变。开关S闭合后，以下说法正确的是（　　）A．R1和R2是串联B．电压表只测R1两端的电压C．滑片P向a滑动时，两个电流表示数之差变大D．滑片P向a滑动时，电压表示数不变，电流表A2示数变大14．（2023·四川成都·统考一模）现代社会倡导“节能减排，低碳生活”，下列关于能源和能量的说法正确的是（　　）A．太阳能作为新能源，应大力开发使用B．生物质能、潮汐能、风能和核能都属于可再生能源C．火箭发射利用到的燃料是液态氢，是因为它含有的热量多D．能源节能问题的核心是要把能量转化效率提高到100%15．（2023·四川成都·统考一模）如图是自贡的“中华彩灯大世界”，春节期间，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到身后游人的像；在拍照时通过屏幕看到了“兔子灯”的像，下列说法正确的是（　　）A．游人的像是正立、缩小的虚像B．兔子灯的像是正立、缩小的实像C．屏幕上彩色“兔子灯”是由红、黄、蓝三种色光混合而成D．小张取下近视眼镜，看到兔子灯变模糊了，因为兔子灯的像成在了视网膜的前面16．（2023·四川成都·统考一模）同学们根据下表提供的几种物质的熔点、比热容得出下列四个结论，其中正确的是（　　）物质熔点t/℃（标准大气压）物质比热容c[]冰0冰2.1×103铝660水4.2×103铁1535铝0.88×103铜1083铜0.39×103 A．标准大气压下，冰在0℃时一定处于固液共存态B．把﹣5℃的冰放入盛有0℃的水的密闭隔热容器中一段时间后，冰的质量会增加C．单位质量的水升高1℃时，吸收的热量是D．质量相同、初温相同的铝块和铜块放出相同热量后接触，内能从铜块转移到铝块 二、多选题17．（2023·四川成都·统考一模）如图所示，每个滑轮重为6N，物体A重GA＝100N，物体B重GB＝60N，F1＝16N，F2＝8N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动，绳重及滑轮转轴的摩擦等次要因素忽略不计。下列说法正确的是（　　）A．拉力F2的功率为0.8WB．滑轮组的机械效率为75%C．如果增大F2，物体A可能向左运动D．物体A与地面之间的摩擦力为2N，方向向右18．（2023·四川成都·统考一模）如图甲所示电路，电源电压恒定。闭合开关S后，调节滑动变阻器的滑片P，从右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙所示。下列说法正确的是（　　）A．电压表 V2的示数是用图线b来表示B．该电路消耗的最大电功率为18WC．小灯泡正常发光时的电阻为20ΩD．当滑片在右端时，定值电阻R0与滑动变阻器R的功率之比为4∶7 三、填空题19．（2023·四川成都·统考一模）神舟15号载人飞船2022年11月29日发射升空，火箭穿越大气层时，它上部外壳整流罩的温度将升高，其分子动能将 _____（选填“增大”或“减小”），其内能的改变是通过 _____的方式来实现的。20．（2023·四川成都·统考一模）2022年世界杯足球比赛在卡塔尔举办，比赛中踢出去的足球因具有 _____，会继续运动，足球运动员向前跑步时所受摩擦力的方向是向 _____（选填：“前”或“后”）。21．（2023·四川成都·统考一模）小明利用如图所示电路测量未知电阻，连接好最后一根导线电流表指针立即偏转，没超量程，则小明在连接电路前 _____；实验时，他移动滑动变阻器，多次测量求Rx的目的是为了 _____。22．（2023·四川成都·统考一模）生活处处有物理，如：夏天，将羽绒服装入真空收纳袋内，用抽气筒向外抽气，收纳装在___________作用下体积缩小；再如：高铁进站时，车厢附近的空气流速大，压强___________，候车旅客必须站在黄色安全线内，以避免受伤害。23．（2023·四川成都·统考一模）一个条形磁铁放在水平桌面上，另一个带铁芯的螺线管置于条形磁铁旁，如图所示，条形磁铁始终处于静止状态，闭合开关后，螺线管的右端为______极，条形磁铁和螺线管间相互______。24．（2023·四川成都·统考一模）如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能． 四、实验题25．（2023·四川成都·统考一模）在“探究电流通过导体产生的热量跟什么因素有关”的实验中，将两段阻值相同的电阻丝R1、R2分别密封在两个完全相同的密闭容器中，该实验装置是为了探究电流通过导体产生的热量与 _____的关系，R1中电流产生的热量是R2中的 _____倍。26．（2023·四川成都·统考一模）使用物体（小木块或轻质小卡片）、钩码（质量相同）若干和滑轮等实验器材来探究二力平衡。（1）现有两组实验装置分别如图甲、乙所示。为了更加科学地完成实验探究，你选择 _____组实验装置；（2）使用你选择的实验装置进行实验，用手将物体扭转一个角度，松手后，物体将转动，最后恢复静止状态，说明两个力必须作用在 _____才能彼此平衡；（3）在上述实验中，你采用判断受力平衡的最简单直观的方法是 _____。A．左右小盘中砝码的质量是否相等B．研究物体左右两侧所受拉力是否相等C．研究物体是否做匀速直线运动D．研究物体是否处于静止状态27．（2023·四川成都·统考一模）测量小灯泡电功率的实验中（小灯泡标有“2.5V”的字样）：（1）如图甲所示，小张连接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在连接错误的导线上打“×”，并用笔画线代替导线画出正确的接法；_____（2）电路连接正确后，闭合开关，小张发现小灯泡不亮，但电流表和电压表的示数都较小，接下来他应该进行的操作是 _____；A．更换小灯泡，观察小灯泡是否发光B．检查电路是否断路，观察小灯泡是否发光C．移动滑动变阻器的滑片，观察小灯泡是否发光（3）当小灯泡正常发光时，小张观察到电流表的示数如图乙所示，则小灯泡的额定功率为 _____W；（4）测量完小灯泡的电功率后，小张用这些器材继续完成“探究导体中的电流与导体两端的电压成正比”的实验。你认为他的做法是否合理，说明理由。_____。 五、作图题28．（2023·四川成都·统考一模）如图，用细线系住一个小球并挂在墙壁上静止，请画出小球受到重力G和小球对墙壁的压力F的示意图。29．（2023·四川成都·统考一模）半圆桥洞与水中倒影构成一幅漂亮画面，让人领略到对称美，这是平面镜成像现象。请根据平面镜成像的特点在图中画出AB在平面镜中所成的像。 六、计算题30．（2023·四川成都·统考一模）成都天府绿道现在基本建成，是成都新贯通的环城生态公园一级绿道。如图，酷爱运动的小简同学和家人一起来到天府绿道骑行。他们骑行完整的一周，里程约104km，用时约8小时。若小简同学受重力480N，自行车质量为12kg，车胎与地面总的接触面积为4×10-3m2。求：（1）小简同学本次骑行的平均速度约为多少千米每小时？（2）小简骑车时自行车对地面的压强。（取g＝10N/kg）31．（2023·四川成都·统考一模）如图所示，电源电压为6V，定值电阻R1、R2的阻值分别为12Ω、18Ω。（1）当S1断开、S2接1时，通过R1的电流是多少？此时R1的电功率是多少？（2）当开关处于何种状态时，电路的总功率最大，最大总功率是多少？32．（2023·四川成都·统考一模）如图所示，实心均匀圆柱体A高为6cm，底面积为10cm2。薄壁圆柱形容器甲和乙，高度均为10cm，都放置在水平桌面上。容器甲内装有酒精，容器乙内装有某种液体（图中未画出），相关数据如表所示。忽略圆柱体A吸附液体等次要因素。 圆柱A酒精某种液体质量/g120160144密度/（g/cm3） 0.81.2深度/cm 48 （1）圆柱体A的密度是多少？（2）将圆柱体A竖直缓慢放入容器甲内，A竖直下沉至容器底部并保持静止。此时甲容器中酒精对容器底部的压强是多少？（3）将圆柱体A竖直缓慢放入容器乙内，A竖直下沉至容器底部，待到其稳定后竖直向上提升5cm，此时圆柱体A受到的浮力是多少？ 七、综合题33．（2023·四川成都·统考一模）某科技小组设计了一个记录传送带上输送产品数量的计数装置，其原理如图甲、乙电路所示。已知电源电压U1＝18V，U2＝9V，电阻箱R2调到150Ω，R是一个标有“9V 5.4W”字样的自动计数器，R1是一种光敏元件。每当传送带上的产品均匀通过时，射向R1的红外线会被产品挡住，R1的电阻会变大，信号触发器两端的电压U0＝UAB时就使图乙电路中S2闭合，使自动计数器计数一次。图丙是对产品输送计数项目进行测试后，信号触发器记录的某一时段AB间的电压随时间变化的图像。（1）自动计数器正常工作时的电流为 _____A。（2）当产品挡住了射向R1的红外线，信号触发器接通受控电路时，R1的阻值为 _____Ω。（3）如图丙，传送带匀速输送产品连续工作2min，自动计数器R消耗的电能为 _____J。（4）由于整个装置工作时间较长，导致U1的电压逐渐减小，现场又没有适合U1的电源更换，为了使计数器正常工作，可以对图甲电路做的调节是 _____。
参考答案：1．D【详解】A．一名中学生的体重大约为500N，站在水平地面上，对水平地面的压力等于重力，故A不符合题意；B．小汽车在高速公路上正常行驶的速度约为30m/s，故B不符合题意；C．电视机的额定功率大约为200W，故C不符合题意；D．数码相机用的锂电池，每节1.2V，一般用4节，约4.8V，接近5V，故D符合题意。故选D。2．C【详解】如图所示，该体温计的分度值是0.1℃，此时的读数是36.4℃，故C符合题意，ABD不符合题意。故选C。3．A【详解】A．声音是由物体的振动产生的，王亚平说话发出声音是因为声带振动发声，故A正确；B．声音在15℃的空气中传播的速度是340m/s，光在空气中传播速度为3.0×108m/s，故B错误；C．王亚平讲课声音很大，指的是响度大，是因为她的声音振幅大，故C错误；D．真空不能传声，地球上的学生听到王亚平的声音是靠电磁波传回地球的，故D错误。故选A。4．B【详解】A．护人员使用的护目镜有“雾”是水蒸气的液化现象；阳光下的湿衣服逐渐变干是水的汽化现象，故A不符合题意；B．冷藏室拿出来的可乐瓶“冒汗”是水蒸气的液化现象，故B符合题意；C．衣柜里的樟脑丸逐渐变小是升华现象，故C不符合题意；D．点燃的蜡烛开始“流泪”是熔化现象，故D不符合题意。故选B。5．C【详解】A．由图甲知道，游码对应的刻度值为游码左边缘所对应的刻度3.4g，所以小石块的质量为45g+3.4g＝48.4g故A错误；B．由图乙知道，小石块的体积为V小石块＝V总﹣V水＝40mL﹣20mL＝20mL故B错误C．测得小石块的密度为故C正确；D．称量的过程中不能调节平衡螺母，应向右拨动游码使天平平衡，故D错误。故选C。6．B【详解】A．太阳能电池板充电时将太阳能直接转化为电能，故A不符合题意；B．目前太阳能电池板的能量转化效率在24%左右，远低于100%，故B符合题意；C．电池板利用的太阳能属于可再生能源，故C不符合题意；D．太阳能来源于太阳内部的核聚变，故D不符合题意。故选B。7．A【详解】A．声音的传播需要介质，乐声入云，说明声音能在空气中传播，故A正确；B．分子总是在做无规则的运动，闻到花香是花香分子做热运动的结果，故B错误；C．骑马观景色时，人相对于地位置发生改变，所以马人相对于地是运动的，故C错误；D．雪是水蒸气凝华形成的，在这过程中会放出热量，故D错误。故选A。8．D【详解】神舟十三号飞船返回地球过程中，减速运动，质量不变，速度减小，动能减小；高度减小，重力势能减小，与空气摩擦产生热量，故重力势能转化为内能，动能和重力势能之和减小，机械能的总量也相应减小，故ABC不符合题意，D符合题意。故选D。9．B【详解】丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦起电使玻璃棒上带上了电荷，玻璃棒是带电体，带电体能够吸引轻小的物体；A．拔火罐时罐子“粘”在皮肤上是因为大气压强的作用，故A不符合题意；B．电脑屏幕带电，带电体能够吸引轻小物体，所以容易“粘”上轻小灰尘，故B符合题意；C．两块磁铁会“粘”在一起，是由于异名磁极相互吸引，故C不符合题意；D．表面平滑的铅块紧压后会“粘”在一起是因为分子间存在引力，故D不符合题意。故选B。10．D【详解】A．若小王智能电表余额为零，会导致小王家停电，而其他用户有电，故A不符合题意；B．若小王家漏电保护器跳闸，会导致小王家停电，而其他用户有电，故B不符合题意；C．如果小王家的某条电线断路，会导致小王家停电，而其他用户有电，故C不符合题意；D．若全楼用电器总功率过大，干路电流过大，会引起整栋楼的空气开关断开，整栋楼停电，故D符合题意。故选D。11．C【详解】A．图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故A不符合题意；B．图为通电螺线管的原理图，是根据电流的磁效应制成的，故B不符合题意；C．当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故C符合题意；D．图中为异名磁极相互吸引，说明磁极间的相互作用。故D不符合题意。故选C。12．D【详解】A．走路时和双脚站立时相比，对水平地面的压力相同，但受力面积减半，根据公式可知，在F不变时，S减小，压强增大，故A错误；B．盲道表面设有条形突起，是在压力一定时，减小受力面积来增大压强的，故B错误；C．往装水的杯子中加盐，水的密度变大，深度变大，根据可知，杯底受到的压强变大，故C错误；D．大气压的大小与高度有关，高度越高，气压越小，青城山顶峰比新都宝光寺的高度高，所以大气压比新都宝光寺大气压低，故D正确。故选D。13．C【详解】AB．由电路图可知，定值电阻R1与滑动变阻器R2并联，电压表测并联电路两端的电压，也是测电源电压，电流表A1测干路电流，电流表A2测R1支路的电流，故AB错误；CD．因并联电路中各支路独立工作、互不影响，所以，滑片P向a滑动时R1支路的电流不变，即电流表A2的示数不变；当滑片P向a滑动时，R2接入电路中的电阻变小，由可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A1的示数变大，则两个电流表示数之差变大，故C正确，D错误。故选C。14．A【详解】A．太阳能作为新能源，也是一种清洁能源、可再生能源，应大力开发使用，故A正确；B．生物质能、潮汐能、风能属于可再生能源，核能属于不可再生能源，故B错误；C．火箭发射利用到的燃料是液态氢，是因为氢的热值高，故C错误；D．能源节能问题的核心是大力开发新能源，提高能源的利用率，但能量转化效率不可能提高的100%，故D错误。故选A。15．D【详解】A．在黑屏状态下通过屏幕看到身后游人的像属于平面镜成像，成的是正立等大的虚像，故A错误；B．在拍照时通过屏幕看到了“兔子灯”的像，“兔子灯”通过照相机成倒立、缩小的实像，故B错误；C．屏上的彩色画面是由红、绿、蓝三种色光混合而成的，故C错误；D．小张取下近视眼镜，近视眼镜是凹透镜，对光线具有发散作用，此时会看到兔子灯变模糊了，因为兔子灯的像成在了视网膜的前面，故D正确。故选D。16．B【详解】A．标准大气压下，冰的熔点是0℃，故水在0℃可能是固态，也可能是液态，或固液混合态，故A错误；B．把温度为﹣5℃的冰放入盛有0℃水的密闭隔热容器中，冰的熔点是0℃，冰块吸热温度升高可以达到0℃，但不能继续吸热，所以冰不会熔化，0℃的水放热凝固，冰的质量增加，水的质量变小，故B正确；C．由表中数据可知，水的比热容是4.2×103J/（kg•℃），所以质量为1kg的水升高1℃时，吸收的热量是4.2×103J，故C错误；D．质量相同的铝块和铜块，因为铜的比热容小于铝的比热容，放出相同的热量后，由可知，铜块的温度降低的多；因为铁块和铜块的初温相同，所以铜块的末温更低，则相接触时，内能将从温度高的铝块转移到温度低的铜块，故D错误。故选B。17．BD【详解】A．由图可知，滑轮组绳子的有效股数n＝3，则绳子自由端移动的速度为则F2的功率为故A错误；D．因绳重及滑轮转轴处的摩擦等次要因素忽略不计，所以，由可得，物体B受到的摩擦力为因物体A对物体B水平向右的摩擦力和物体B对物体A水平向左的摩擦力是一对相互作用力，所以，物体B对物体A水平向左的摩擦力因物体A静止时处于平衡状态，其合力为零，所以，由可知，地面对物体A的摩擦力方向水平向右，此时物体A受到水平向右的拉力F1和地面对A的摩擦力f、物体B对物体A水平向左的摩擦力作用处于平衡状态，由物体A受到的合力为零可得则地面对A的摩擦力大小为方向向右，故D正确。B．滑轮组的机械效率为故B正确；C．如果增大F2，B将做加速运动，B对A的压力和接触面的粗糙程度不变，B与A之间的摩擦力不变，A受力不变，还是处于静止状态，故C错误。故选BD。18．AD【详解】由电路图可知，闭合开关S时，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测R0两端的电压，电压表V2测L与R0两端的电压之和，电流表测电路中的电流；A．因灯丝的电阻随温度的升高而增大，电压表V2测L与R0两端的电压之和，所以电压表V2的示数与电流的关系不是线性的变化，故V2的示数与电流的关系是用图线b来表示，故A正确；BC．当滑片位于最左端时，滑动变阻器接入电路中的电阻为零，L和R0串联，此时电路中的电流最大，电源电压一定，根据可知电路的总功率最大，电压表V2测电源两端的电压，电压表V1测R0两端的电压，由图乙可知，电路中的最大电流电压表V1的示数电压表V2的示数为18V，即电源的电压电路的最大总功率为因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压为因此时小灯泡恰好正常发光，所以灯泡正常发光时的电阻为故BC错误；D．当滑片位于最右端时，灯泡L与定值电阻R0、滑动变阻器R串联，根据串联电路的电阻规律可知此时接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流电压表V1的示数电压表V2的示数此时滑动变阻器两端的电压为此时定值电阻R0与滑动变阻器的功率之比为故D正确。故选AD。19．     增大     做功【详解】[1][2]火箭穿越大气层时，火箭上部外壳整流罩与空气之间存在摩擦，要克服摩擦做功，机械能转化为内能，使整流罩的温度将升高，其分子的动能增大，内能变大，内能的增大可以通过热传递和做功的方式来进行，本例是通过做功的方式来增大内能。20．     惯性     前【详解】[1]踢出去的球因具有惯性会保持原来的运动状态，继续向前运动。[2]足球运动员向前跑步时运动员向后用力蹬地，鞋子相对地面有向后运动的趋势，鞋底受到的摩擦力和相对运动趋势相反，所以鞋底受到的摩擦力向前。21．     开关没有断开     减小误差【详解】[1]连接好最后一根导线电流表指针立即偏转，即电路被接通，说明小明在连接电路前开关没有断开。[2]在测量未知电阻的阻值实验中，多次测量求Rx的目的是为了减小误差。22．     大气压     变小【详解】[1]夏天，将羽绒服装入真空收纳袋内，用抽气筒向外抽气，收纳袋内的气体压强减小，小于外界大气压，收纳袋在大气压的作用下体积缩小。[2]流体的流速越快，压强越小。高铁进站时，车厢附近的空气流速大，压强变小，候车旅客必须站在黄色安全线内，以避免受伤害。23．     N     排斥【详解】[1][2]电流从正极出发，流经螺线管导线，根据安培定则，可以推断，螺线管右侧是N极，左侧是S极；而靠近螺线管的条形磁铁的右侧也是S极，由于同名磁极相互排斥，故条形磁铁和螺线管间相互排斥。24．     并联     内【详解】路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．25．     电流     4【详解】[1]由图可知，右侧两电阻丝并联后再与左侧电阻丝串联，容器内两电阻丝的阻值相等，根据并联电路的电流规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故该实验装置是为了探究电流通过导体产生的热量与电流的关系。[2]设通过左侧容器中电阻丝（R1）的电流为I，且右侧两电阻丝的阻值相等，根据并联电路的电压规律和欧姆定律，通过右侧两电阻丝的电流相等，因并联电路的总电流等于各支路电流之和，所以通过R2的电流为0.5I，即通过R1的电流是通过R2电流的2倍；根据可知，在电阻和通电时间不变时，电流产生热量与电流的平方成正比，故R1中电流产生的热量是R2中的4倍。26．     乙     同一直线上     D【详解】（1）[1]图甲中，实验时如果两边所挂钩码不相等时，木块也可能保持平衡，出现这种情况的原因是木块与桌面之间存在较大的摩擦力，为了更加科学地完成实验探究，你选择乙装置。（2）[2]保持两盘中钩码质量相等，将小卡片旋转一个角度松手后，小卡片受到的两个拉力不在同一直线上，小卡片会转动，直到两边的拉线在同一条直线上，小卡片才能恢复到静止状态，说明两个力必须作用在同一直线上才能平衡。（3）[3]物体处于静止或者匀速直线运动状态时，物体受到平衡力的作用。而静止状态最容易判断，所以最简单直观的方法是研究物体是否处于静止状态，故ABC不符合题意，D符合题意。故选D。27．          C     0.7     不合理，灯丝的电阻随温度的升高而增大【详解】（1）[1]图中电流表与小灯泡并联，且电流表与电压表串联了，应该将电流表与小灯泡串联，电压表并联在小灯泡的两端，如下图所示（2）[2]电流表有示数，说明电路是通路，小灯泡不亮，说明电路中电阻太大，电路中的电流太小，灯泡的实际功率过小，达不到发光的亮度，所以应该移动滑动变阻器滑片，观察小灯泡是否发光，故C符合题意，AB不符合题意。故选C。（3）[3]电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A，小灯泡的额定功率为（4）[4]因探究导体中的电流与导体两端电压的关系，应保持电阻大小不变，而灯丝的电阻随温度的升高而增大，不能控制电阻大小不变，所以不合理。28．【详解】重力的方向竖直向下，压力的作用点是墙壁与球的接触点，然后过作用点作垂直于墙壁、并指向墙里面的压力，如图所示：29．【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′B′即为物体AB的像，如图所示30．（1）13km/h；（2）1.5×105Pa【详解】解：（1）小简同学本次骑行的平均速度为（2）自行车的重力为骑车时，自行车对地面的压力为自行车对地面的压强为答：（1）小简同学本次骑行的平均速度为13km/h；（2）骑车时，自行车对地面的压强为1.5×105Pa。31．（1）0.2A，0.48W；（2）S1闭合，S2接2，5W【详解】解：（1）当S1断开、S2接1时，该电路为R1和R2的串联电路，由串联电路的电阻特点可知电路的总电阻为由欧姆定律可知电路的电流为则通过R1的电流为0.2A，此时R1的电功率是（2）当S1闭合，S2接2时，该电路为R1和R2的并联电路，此时电路的总电阻最小，由欧姆定律可知干路电流最大；此时通过R1的电流为通过R2的电流为由并联电路的电流特点可知干路最大电流为此时电路最大总功率为答：（1）当S1断开、S2接1时，通过R1的电流为0.2A，此时R1的电功率是0.48W；（2）当开关S1闭合，S2接2时，电路的总功率最大，最大总功率是5W。32．（1）2g/cm3；（2）400Pa；（3）0.36N【详解】解：（1）圆柱体体积圆柱体密度（2）甲容器中酒精的体积为甲容器的底面积为当圆柱体A竖直缓慢放入甲容器内，下沉至底部时，酒精的深度为由于酒精的深度5cm小于A的高度6cm，故此时酒精深度成立；此时甲容器中酒精对容器底部的压强（3）乙容器中液体的体积为乙容器的底面积为乙容器的体积为将圆柱体A竖直缓慢放入乙容器内，A竖直下沉至容器底部，圆柱体A和乙容器中液体的体积和为此时A浸没在液体中，溢出液体的体积为乙容器中还剩余液体体积稳定后竖直向上提升5cm，此时圆柱体A下液体体积圆柱体A排开液体的深度为圆柱体A排开液体的体积为此时圆柱体A受到的浮力是答：（1）圆柱体A的密度是2g/cm3；（2）此时甲容器中酒精对容器底部的压强是400Pa；（3）此时圆柱体A受到的浮力是0.36N。33．     0.6     1200     64.8     适当将电阻箱R2的阻值调大【详解】由甲图电路知，R1与R2串联，AB间电压为R2两端电压；（1）[1]由图乙知道，受控电路为R的简单电路，根据P＝UI知道，自动计数器正常工作时的电流为（2）[2]当产品挡住射向R1的红外线时，R1的电阻会变大，由知道，电路的电流减小，R2两端的电压减小，由图知此时AB端的电压为2V；此时电路的电流为根据串联电路电压的规律知，R1两端的电压为UR1＝U1﹣U0＝18V﹣2V＝16VR1的电阻为（3）[3]根据图丙知道，计数一次消耗电能的时间0.4s﹣0.36s＝0.04s即0.4s内有0.04s消耗电能，所以1min内消耗电能的总时间2min内自动计数器消耗的电能W＝PRt＝5.4W×2×6s＝64.8J（4）[4]由于整个装置工作时间较长，导致U1的电压逐渐减小，根据欧姆定律知道，通过电路的电流减小，U0减小，要使U0增大为原来的电压值，由串联电路的分压规律知道，需要增大R2的电阻使计数器正常工作。
