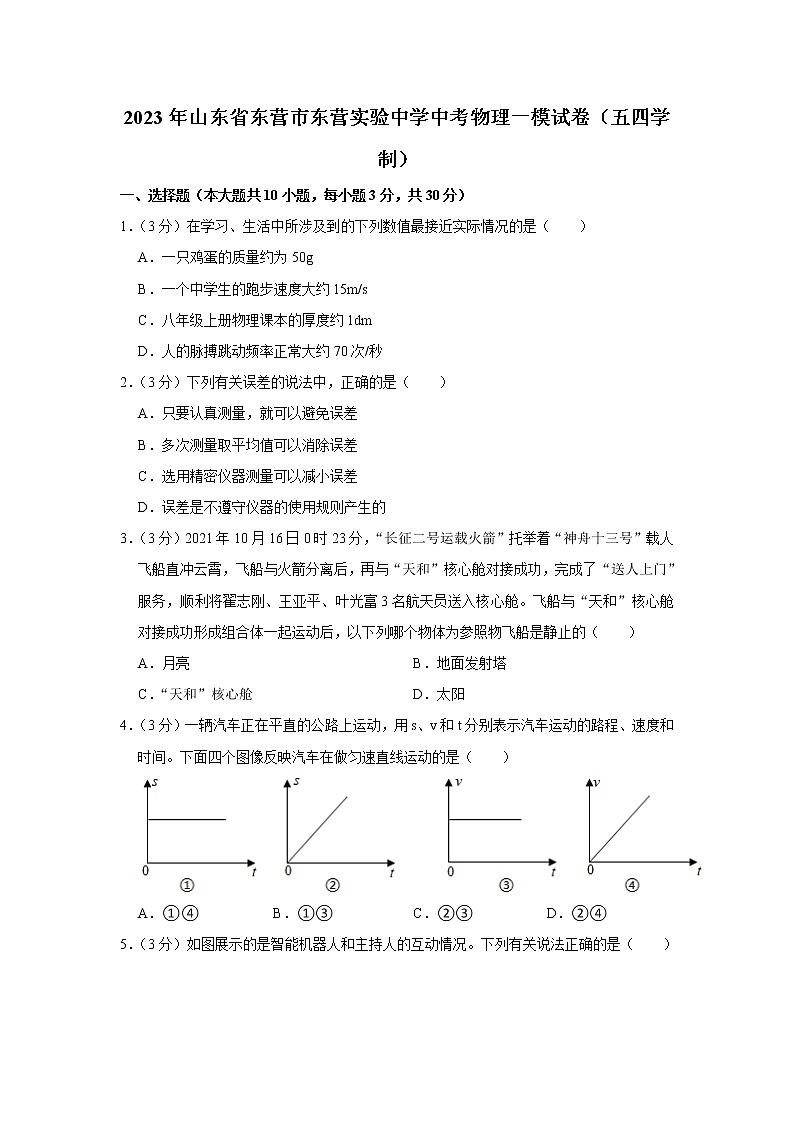

2023年山东省东营市东营实验中学中考物理一模试卷（五四学制）
一、选择题（本大题共10小题，每小题3分，共30分）
1．（3分）在学习、生活中所涉及到的下列数值最接近实际情况的是（　　）
A．一只鸡蛋的质量约为50g
B．一个中学生的跑步速度大约15m/s
C．八年级上册物理课本的厚度约1dm
D．人的脉搏跳动频率正常大约70次/秒
2．（3分）下列有关误差的说法中，正确的是（　　）
A．只要认真测量，就可以避免误差
B．多次测量取平均值可以消除误差
C．选用精密仪器测量可以减小误差
D．误差是不遵守仪器的使用规则产生的
3．（3分）2021年10月16日0时23分，“长征二号运载火箭”托举着“神舟十三号”载人飞船直冲云霄，飞船与火箭分离后，再与“天和”核心舱对接成功，完成了“送人上门”服务，顺利将翟志刚、王亚平、叶光富3名航天员送入核心舱。飞船与“天和”核心舱对接成功形成组合体一起运动后，以下列哪个物体为参照物飞船是静止的（　　）
A．月亮 B．地面发射塔
C．“天和”核心舱 D．太阳
4．（3分）一辆汽车正在平直的公路上运动，用s、v和t分别表示汽车运动的路程、速度和时间。下面四个图像反映汽车在做匀速直线运动的是（　　）

A．①④ B．①③ C．②③ D．②④

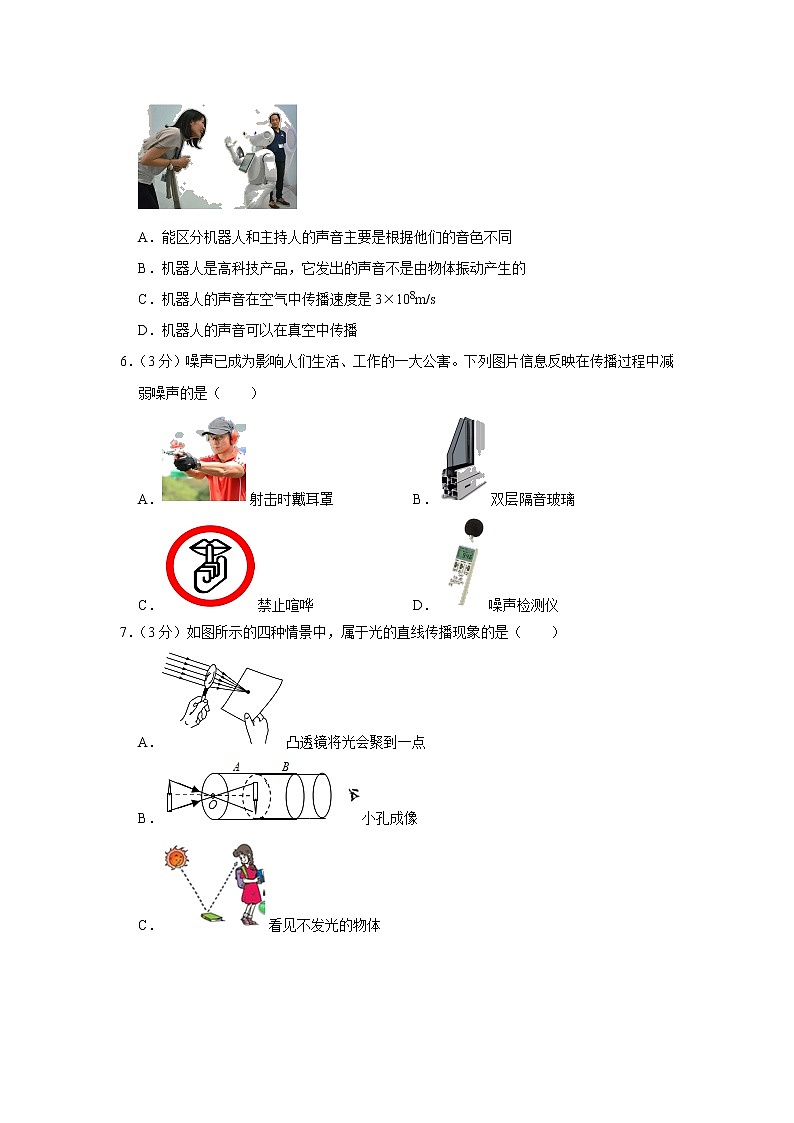

5．（3分）如图展示的是智能机器人和主持人的互动情况。下列有关说法正确的是（　　）

A．能区分机器人和主持人的声音主要是根据他们的音色不同
B．机器人是高科技产品，它发出的声音不是由物体振动产生的
C．机器人的声音在空气中传播速度是3×108m/s
D．机器人的声音可以在真空中传播
6．（3分）噪声已成为影响人们生活、工作的一大公害。下列图片信息反映在传播过程中减弱噪声的是（　　）
A．射击时戴耳罩 B．双层隔音玻璃
C．禁止喧哗 D．噪声检测仪
7．（3分）如图所示的四种情景中，属于光的直线传播现象的是（　　）
A．凸透镜将光会聚到一点
B．小孔成像
C．看见不发光的物体

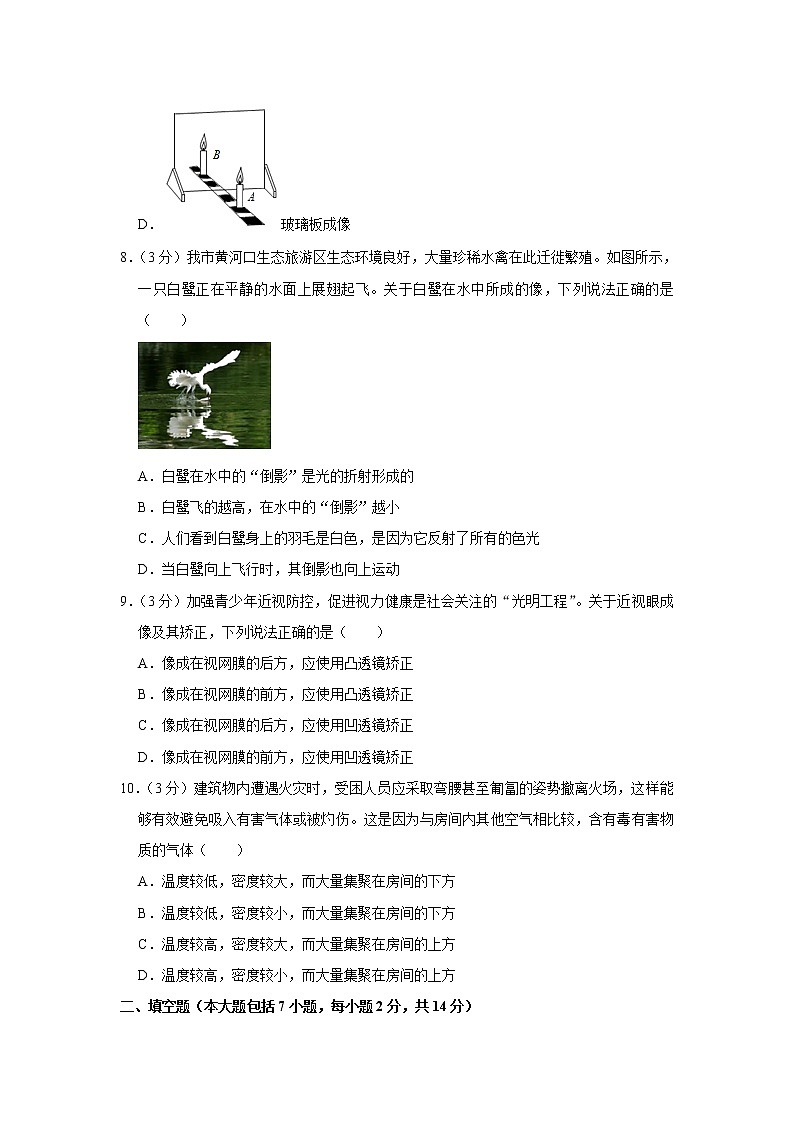

D．玻璃板成像
8．（3分）我市黄河口生态旅游区生态环境良好，大量珍稀水禽在此迁徙繁殖。如图所示，一只白鹭正在平静的水面上展翅起飞。关于白鹭在水中所成的像，下列说法正确的是（　　）

A．白鹭在水中的“倒影”是光的折射形成的
B．白鹭飞的越高，在水中的“倒影”越小
C．人们看到白鹭身上的羽毛是白色，是因为它反射了所有的色光
D．当白鹭向上飞行时，其倒影也向上运动
9．（3分）加强青少年近视防控，促进视力健康是社会关注的“光明工程”。关于近视眼成像及其矫正，下列说法正确的是（　　）
A．像成在视网膜的后方，应使用凸透镜矫正
B．像成在视网膜的前方，应使用凸透镜矫正
C．像成在视网膜的后方，应使用凹透镜矫正
D．像成在视网膜的前方，应使用凹透镜矫正
10．（3分）建筑物内遭遇火灾时，受困人员应采取弯腰甚至匍匐的姿势撤离火场，这样能够有效避免吸入有害气体或被灼伤。这是因为与房间内其他空气相比较，含有毒有害物质的气体（　　）
A．温度较低，密度较大，而大量集聚在房间的下方
B．温度较低，密度较小，而大量集聚在房间的下方
C．温度较高，密度较大，而大量集聚在房间的上方
D．温度较高，密度较小，而大量集聚在房间的上方
二、填空题（本大题包括7小题，每小题2分，共14分）
11．（2分）如图所示，物体的长度是 　 　cm；秒表的读数为 　 　s。

12．（2分）如图所示为无线投影仪，投影仪发射的多彩影像是由红、　 　、蓝三种色光混合而成的，并在屏幕上发生　 　，使全家人能在各个不同位置共同观赏．

13．（2分）“红外线”和“紫外线”这两种不可见光在疫情防控期间都发挥了重要作用，虽然它们都属于光波，但是作用却有明显不同，测温枪就是利用接收人体发出的 　 　来测量温度的，而医生的手术室里可以用 　 　灯消毒杀菌。
14．（2分）利用钢尺探究声现象的实验中，保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的 　 　不同；改变钢尺伸出桌面的长度，用相同的力拨动，发出声音的 　 　不同（以上两空选填“音调”、“响度”或“音色”）。

15．（2分）蝙蝠可以靠超声波发现昆虫，这说明声音可以传递 　 　。外科医生可以利用超声波振动除去人体内的结石，这说明声音可以传递 　 　。
16．（2分）据统计，我国每年大约有5万多人因溺水意外死亡，其中未成年人溺水的事件最为多见。造成类似溺水事故的原因之一是：由于光的 　 　（填“直线传播”、“反射”或“折射”），使人感到“看到”的水深度比实际的 　 　（填“深”或“浅”）。
17．（2分）小明同学在测定液体密度的实验中，没有把容器的质量测出来，而是多次测出容器和液体的总质量，并记录在表中。根据表中的数据求得液体的密度是 　 　g/cm3，容器的质量是 　 　g。
液体与容器的质量m/g
67
72.6
95
119
液体的体积V/cm3
15
22
50
80
三、作图、实验题（本大题共5小题，18题2分，19题2分，20题10分，21题9分，22题12分，共35分）
18．（2分）如图所示，S为发光点，MN为平面镜，请在图中画出：①根据平面镜成像特点，画出点S在平面镜中成的像S'。②画出由S点发出，经平面镜反射后通过P点的光线。

19．（2分）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。

20．（10分）探究光的反射定律时，图甲将一块平面镜放在水平桌面上，再把一张硬纸板放在平面镜上，硬纸板由可以绕ON折转的E、F两块板组成。让一束光贴着硬纸板左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB。
实验序号
入射角
反射角
1
50°
50°
2
40°
40°
3
20°
20°
（1）在组装实验器材时，应将可转折的硬纸板与镜面 　 　放置，开始实验时，小聪将呈现反射光线光路的活动硬纸板F向后折，活动硬纸板上 　 　（填“能”或“不能”）观察到反射光线，这说明反射光线、法线和入射光线在 　 　。
（2）为了精确探究光的反射定律，除了图甲中的器材，还需要刻度尺和 　 　。
（3）如果将光线沿着BO方向射向平面镜时，反射光线沿着OA方向射出，这说明在光的反射现象中，光路 　 　。
（4）若将入射光线远离法线，则反射光线 　 　（填“靠近”或“远离”）法线；实验中多次改变入射光线AO与ON的夹角，记录了多组入射角和反射角的大小，多次实验的目的是 　 　；如表所示，分析数据得出的结论是：在光的反射现象中，　 　。
（5）为了纸板上能清晰地显示出光路，应该选用较为 　 　（填“粗糙”或“光滑”）的纸板。
（6）有一种液面微变监视器，基本原理图如图乙所示，光束发射器始终以一定角度向被监视的液面发射一束细光，光束经液面反射后被光电转换接收器接收，若光电转换接收器接收到的光点从S1点移到S2，说明液面 　 　（填“上升”或“下降”）了。

21．（9分）现有如下器材：光具座、焦距为12.5cm的凸透镜、光屏、蜡烛、火柴。小明根据上述实验器材，进行了“探究凸透镜成像规律”的实验。

（1）实验前应将蜡烛、凸透镜、光屏依次放在光具座上，把烛焰、凸透镜、光屏的中心大致调到 　 　。为了验证凸透镜的焦距是否等于12.5cm，小明把蜡烛和凸透镜分别放在如图所示的25.0cm和50.0cm刻度线处，把光屏移到光具座的 　 　cm刻度线处，观察光屏上是否能承接到 　 　（选填“倒立”或“正立”）、等大、清晰的像。经验证，凸透镜的焦距准确。
（2）实验进行一段时间后，发现光屏上烛焰的像上移了一段距离，在没有移动器材的情况下，造成上述现象的原因是 　 　。保持蜡烛、凸透镜的位置和高度不动，需将光屏 　 　（选填“向上”或“向下”）移动，使烛焰的像呈现在光屏中央。
（3）透镜如图放置在50.0cm刻度处，分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在 　 　点成虚像；在 　 　点光屏上承接的烛焰的像最大，这一点的成像原理与生活中的 　 　（选填“照相机”或“投影仪”）相同。蜡烛从A到C移动的过程中，若光屏上始终成清晰地像，光屏应向 　 　移动（选填“左”或“右”）。
22．（12分）课外兴趣小组需要密度为1.15g/cm3的盐水，为检验配制的盐水是否合格。
（1）小明设计了如下方案：①用天平测出空烧杯的质量m1；②往烧杯中倒入适量盐水，测出烧杯和盐水的总质量m2；③将烧杯中的盐水倒入量筒中，测出盐水的体积V； ④则盐水的密度ρ＝　 　。
（2）经分析该方案会使密度测量结果 　 　（填“偏大”或“偏小”）。
（3）小组成员改进了实验方案并进行了如下操作：

①将天平放在 　 　桌面上，将游码移至称量标尺左端的 　 　上，发现指针的位置如图甲所示，则需将平衡螺母向 　 　调节。
②往烧杯中倒入适量盐水，将烧杯放在天平的 　 　盘，测出烧杯和盐水的总质量为 　 　g（如图乙所示）。
③将烧杯中的部分盐水倒入量筒中，读出盐水的体积为 　 　cm3（如图丙所示）。
④测出烧杯和剩余盐水的质量为15g。
⑤计算出盐水的密度为 　 　kg/m3。
（4）为配制合格的盐水，需要继续向盐水中 　 　（填“加盐”或“加水”）。
（5）小华不小心将量筒打碎了，老师说只用天平也能测量出盐水的密度。于是小华添加两个完全相同的烧杯和适量的水，设计了如下实验步骤，请你补充完整。
①调好天平，用天平测出空烧杯质量为m0。
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1。
③用另一个烧杯装满盐水，用天平测出烧杯和盐水的总质量为m2。
④则盐水的密度表达式为ρ盐水＝　 　（已知水的密度为ρ水）。
四、计算题（本大题共2小题，23题10分，24题11分，共21分，注意公式、单位、必要的文字说明和书写规范，只写出最后答案的不给分）
23．（10分）小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，把50kg的水从20℃加热到54℃，天然气表的示数由1365.05m3变为1365.17m3，已知水的比热容c水＝4.2×103J/（kg•℃）。天然气的热值q＝7.0×107J/m3．求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
24．（11分）在综合实践活动中，兴趣小组设计了一款双挡位电加热器，利用产生的蒸汽加湿或消毒，电加热器工作时，高挡先将水箱内的水加热到100℃，低挡维持水沸腾确保蒸汽不断产生。如图甲是其内部简化电路，S1和S均为自动控制开关，当水温达到100℃时，S1自动断开，当水的质量低于0.2kg时S自动断开，R1、R2均为电热丝。水箱加满水后闭合开关，电加热器正常工作时电流随时间变化的图像如图乙。已知水箱容量2.2L，水的初温为20℃。[c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]
（1）求低挡工作时加热器的电功率；
（2）求R1的电阻；
（3）求电加热器高挡位工作的加热效率。

2023年山东省东营市东营实验中学中考物理一模试卷（五四学制）
参考答案与试题解析
一、选择题（本大题共10小题，每小题3分，共30分）
1．【解答】解：A、一只鸡蛋的质量约为50g，故A正确；
B、一个中学生的跑步速度大约5m/s，故B错误；
C、八年级上册物理课本的厚度约1cm，故C错误；
D、人的脉搏跳动频率正常大约70次/分，故D错误。
故选：A。
2．【解答】解：A、认真测量，可以减小误差，但不能避免误差，故A错误；
B、多次测量取平均值可以减小误差，但不能消除误差，故B错误。
C、选用精密仪器测量可以减小误差，但不能消除误差，故C正确；
D、错误是不遵守仪器的使用规则产生的，而误差是在正确的测量下也会产生的，因此误差不可避免，测量中的错误可以避免，故D错误。
故选：C。
3．【解答】解：飞船与“天和”核心舱对接成功，形成组合体一起运动，以“天和”核心舱为参照物，飞船相对于“天和”核心舱的位置不变，则飞船是静止的，而飞船与月亮、地面发射塔、太阳之间有位置的变化，此时飞船是运动的。
故选：C。
4．【解答】解：
①图像中线段与时间轴平行，物体处于静止状态；
②此图像表示汽车通过的路程与所用时间成正比，也就是做匀速直线运动；
③此图像表示汽车速度保持不变，一直在匀速直线运动；
④此图像的意思是汽车加速行驶。
反映汽车在做匀速直线运动的是②③，故C正确，ABD错误。
故选：C。
5．【解答】解：A、区分机器人和主持人的声音主要通过音色的不同，因为音色由发声体的材料和结构决定，即不同的物体发声的音色不同，故A正确；
B、声音是由于物体的振动产生的，故B错误；
C、声音在15℃的空气中的传播速度是340m/s，故C错误；
D、声音的传播需要介质，即真空不能传播声音，故D错误。
故选：A。
6．【解答】解：A、射击时戴耳罩，是在人耳处减弱噪声，故A不符合题意；
B、双层隔音玻璃，是在传播过程中减弱噪声，故B符合题意；
C、禁止喧哗，是在声源处减弱噪声，故C不符合题意；
D、噪声监测仪可以监测噪声的等级，不能减弱噪声，故D不符合题意。
故选：B。
7．【解答】解：A.凸透镜将光会聚到一点，是光的折射现象，故A错误；
B.小孔成像是由光沿直线传播形成的，故B正确；
C.看见不发光的物体是因为物体上反射的光线进入眼睛，是光的反射现象，故C错误；
D.玻璃板成像是平面镜成像，属于光的反射，故D错误。
故选：B。
8．【解答】解：A、白鹭在水中的“倒影”是光的反射形成的，故A错误；
B、白鹭飞的越高，在水中的“倒影”大小不变，故B错误；
C、人们看到白鹭身上的羽毛是白色，是因为它反射了所有的色光，故C正确；
D、当白鹭向上飞行时，其倒影向下运动，距离水面越来越远，故D错误。
故选：C。
9．【解答】解：近视眼是由于晶状体太厚、折光能力太强或眼球的前后径太长，使远处物体成像在视网膜的前方而形成的。要配戴对光线有发散作用的凹透镜来矫正。故只有D说法正确。
故选：D。
10．【解答】解：建筑物内起火后，温度较高，室内空气体积膨胀，密度减小，有毒气体漂浮在房间的上方。
故选：D。
二、填空题（本大题包括7小题，每小题2分，共14分）
11．【解答】解（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm；物体左侧与4.0cm刻度线对齐，读作4.00cm，右侧与6.5cm刻度线对齐对齐，读作6.50cm，所以物体的长度为：L＝6.50cm﹣4.00cm＝2.50cm；
（2）由图知：在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min＝300s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针（超过大半格）在37.5s处，所以秒针指示的时间为37.5s，即秒表的读数为300s+37.5s＝337.5s。
故答案为：2.50；337.5。
12．【解答】解：
（1）投影仪发射的多彩影像画面的颜色是由红、绿、蓝三种色光合成的；
（2）屏幕用表面粗糙的白布做成，能使射向屏幕的光发生漫反射，即使光线射向四面八方，能使各个方向的同学都能看到屏幕上的像。
故答案为：绿；漫反射。
13．【解答】解测温枪就是利用接收人体发出的红外线来测量温度。紫外线在医生的手术室里可以起到消毒杀菌的作用。
故答案为：红外线；紫外线。
14．【解答】解：保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的响度不同，因为力度不同，物体的振幅不同，响度则不同。改变钢尺伸出桌面的长度，用相同的力拨动，发出声音的音调不同，因为钢尺伸出桌面的长度不同，振动的频率不同，则音调不同。
故答案为：响度；音调。
15．【解答】解：蝙蝠可以靠超声波发现昆虫，这是由于声音能够传递信息；
外科医生可以利用超声波振动除去人体内的结石，这是由于声音能够传递能量。
故本题答案为：信息，能量。
16．【解答】解：从岸上看清澈水面的深度比实际的要浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象。
故答案为：折射；浅。
17．【解答】解：（1）由表格数据可知，第2次实验比第1次实验时容器中增加的液体的体积：
ΔV液＝V2﹣V1＝22cm3﹣15cm3＝7cm3，
第2次实验比第1次实验时容器中增加的液体的质量：
Δm液＝m2﹣m1＝72.6g﹣67g＝5.6g，
所以液体的密度：
ρ液＝＝＝0.8g/cm3；
（2）当液体体积为15cm3时，液体的质量为：m液＝ρ液V1＝0.8g/cm3×15cm3＝12g，
容器的质量为：m容器＝m1﹣m液＝67g﹣12g＝55g。
故答案为：0.8；55。
三、作图、实验题（本大题共5小题，18题2分，19题2分，20题10分，21题9分，22题12分，共35分）
18．【解答】解：作出发光点S关于平面镜的对称点，即为像点S′，连接S′P点交平面镜于点O，O为反射点（入射点），沿OP画出反射光线，连接SO画出入射光线，如图所示：

19．【解答】解：
平行于主光轴的光线，经凸透镜折射后，折射光线过焦点F；过光心的光线经凸透镜折射后传播方向不改变，如图所示：

20．【解答】解：（1）硬纸板放在平面镜上时，要与镜面保持垂直，如果纸板与平面镜不垂直，入射光沿纸板照射后在纸板上将看不到反射光线；
当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，将硬纸板F向后折转一个角度后，看不到反射光线，所以该实验的结论是反射光线、入射光线和法线在同一个平面内；
（2）为了精确探究反射规律，需要测量角度，记录数据，列出表格，故除了图中的器材，还需要刻度尺、笔和量角器；
（3）将光线沿着BO方向射向平面镜时，反射光线沿着OA方向射出，即将反射光线改为入射光线，光路图照样成立，这说明在光的反射现象中，光路是可逆的；
（4）根据反射定律的内容可得，反射角等于入射角。若入射光线远离法线，则入射角增大，反射角也随之增大，故反射光线将远离法线；
多次实验的目的是避免实验的偶然性；
多次改变入射光线AO与ON的夹角进行实验，记录入射角和反射角的数据如表格所示，分析此数据得出的结论是反射角等于入射角；
（5）为了看清楚纸板上的光路，纸板材质应是较粗糙的，光线射在上面发生了漫反射，反射光线射向各个方向，无论从哪个角度看，都能看得清楚；
（6）根据下图可知，一束发射器始终沿图中方向向被监视的液面发射，若反射光线到光电转换接收器接收平面上的光点从S1点移向S2。由光的反射定律，可知液面上升。

故答案为：（1）垂直；不能；同一个平面内；（2）量角器；（3）是可逆的；（4）远离；避免实验的偶然性；反射角等于入射角；（5）粗糙；（6）上升。
21．【解答】解：（1）实验前应将蜡烛、凸透镜、光屏依次放到光具座上，把烛焰、凸透镜、光屏的中心大致调到同一高度，这样像才能成在光屏的中央；
为了验证凸透镜的焦距是否等于12.5cm，小明把蜡烛和凸透镜分别放在如图所示的25.0cm和50.0cm刻度线处，此时u＝25cm＝2f，所以v＝2f＝25cm，故应把光屏移到光具座的75.0cm刻度线处，观察光屏上是否承接到倒立、等大清晰的像；
（2）蜡烛在燃烧过程中不断变短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可以向上移动光屏，或者向下移动凸透镜；
（3）u＜f时，成正立、放大的虚像；透镜如图放置在50.0cm刻度处，分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，D点到凸透镜的距离小于一倍焦距，故在D点成虚像；
当f＜u＜2f时，成倒立、放大的实像，C点到凸透镜的距离大于一倍焦距，小于二倍焦距，故在C点光屏上承接的烛焰的像最大，这一点的成像原理与生活中的投影仪相同；
当蜡烛从A到C移动的过程中，物距减小，根据物近像远像变大可知，光屏应向右移动。
故答案为：（1）同一高度；75.0；倒立；（2）蜡烛在燃烧过程中不断变短；向上；（3）D；C；投影仪；右。
22．【解答】解：（1）空烧杯的质量m1；烧杯和盐水的总质量m2；将烧杯中的盐水倒入量筒中，测出盐水的体积V；盐水的密度ρ＝＝；
（2）在实验中先测量空烧杯的质量，再测量烧杯和盐水的总质量，当把烧杯中的盐水全部倒入量筒中时，由于烧杯内壁沾有盐水，所以体积V偏小，根据密度公式ρ＝可知，密度偏大；
（3）①在调节天平平衡时，先将天平放在水平桌面上，移动游码至标尺左端零刻度线处；
指针静止在分度盘中央的右侧，则左盘高，平衡螺母应向左调节；
②往烧杯中倒入适量盐水，将烧杯放在天平的左盘；
盐水和烧杯的总质量m2＝50g+5g+4.8g＝59.8g，
③量筒中盐水的体积为V＝40mL＝40cm3，
⑤则量筒中盐水的质量m＝m2﹣m1＝59.8g﹣15g＝44.8g；
盐水的密度为：ρ＝＝＝1.12g/cm3＝1.12×103kg/m3；
（4）因为测得盐水的密度小于1.15g/cm3，需要加盐以增大密度。
（5）
①调好天平，用天平测出空烧杯质量为m0；
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1，则水的质量m水＝m1﹣m0，由求得，水的体积V′＝，
③用另一个烧杯装满盐水，用天平测出烧杯和盐水的总质量为m2，则盐水的质量m盐水＝m2﹣m0，烧杯内盐水的体积等于水的体积；
④盐水的密度表达式ρ＝＝＝＝•ρ水。
故答案为：（1）；（2）偏大；（3）①水平；零刻度线；左；②左；59.8；③40；⑤1.12×103；（4）加盐；（5）•ρ水。
四、计算题（本大题共2小题，23题10分，24题11分，共21分，注意公式、单位、必要的文字说明和书写规范，只写出最后答案的不给分）
23．【解答】解：
（1）水吸收的热量：
Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×50kg×（54℃﹣20℃）＝7.14×106J；
（2）消耗的天然气：
V＝1365.17m3﹣1365.05m3＝0.12m3；
天然气完全燃烧放出的热量：
Q放＝qV＝7.0×107J/m3×0.12m3＝8.4×106J；
（3）该热水器的热效率：
η＝＝×100%＝85%。
答：（1）水吸收的热量为7.14×106J；
（2）天然气完全燃烧放出的热量为8.4×106J；
（3）该热水器的热效率为85%。
24．【解答】解：（1）由题意可知，低档工作时，开关S1断开，由乙图可知加热器低档工作时的电流I低＝2A，则低挡工作时加热器的电功率：
P低＝UI低＝220V×2A＝440W；
（2）低档工作时，R2的电阻R2＝＝＝110Ω，
当两个开关都闭合时，两个电阻并联，电路的总电阻最小，由P＝可知，电功率最大，处于高挡，总电流I总＝10A，由并联电路的电流特点可知；
I总＝+，即10A＝+，
解得R1＝27.5Ω；
（3）电加热器高挡位工作7min时，消耗的电能W＝UI总t＝220V×10A×7×60s＝9.24×105J，
由ρ＝可得，水的质量：
m＝ρ水V＝1.0×103kg/m3×2.2×10﹣3m3＝2.2kg，
水吸收的热量：
Q＝c水mΔt＝4.2×103J/（kg•℃）×2.2kg×（100℃﹣20℃）＝7.392×105J，
加热效率η＝×100%＝×100%＝80%。
答：（1）低挡工作时加热器的电功率为440W；
（2）R1的电阻为27.5Ω；
（3）求电加热器高挡位工作的加热效率为80%。
