高中物理人教版 (2019)必修 第三册第十三章 电磁感应与电磁波初步3 电磁感应现象及应用课前预习课件ppt

这是一份高中物理人教版 (2019)必修 第三册第十三章 电磁感应与电磁波初步3 电磁感应现象及应用课前预习课件ppt，文件包含第十三章电磁感应与电磁波初步第3节电磁感应现象及应用课件PPTpptx、第十三章第3节电磁感应现象及应用同步练习含答案docx等2份课件配套教学资源，其中PPT共14页， 欢迎下载使用。

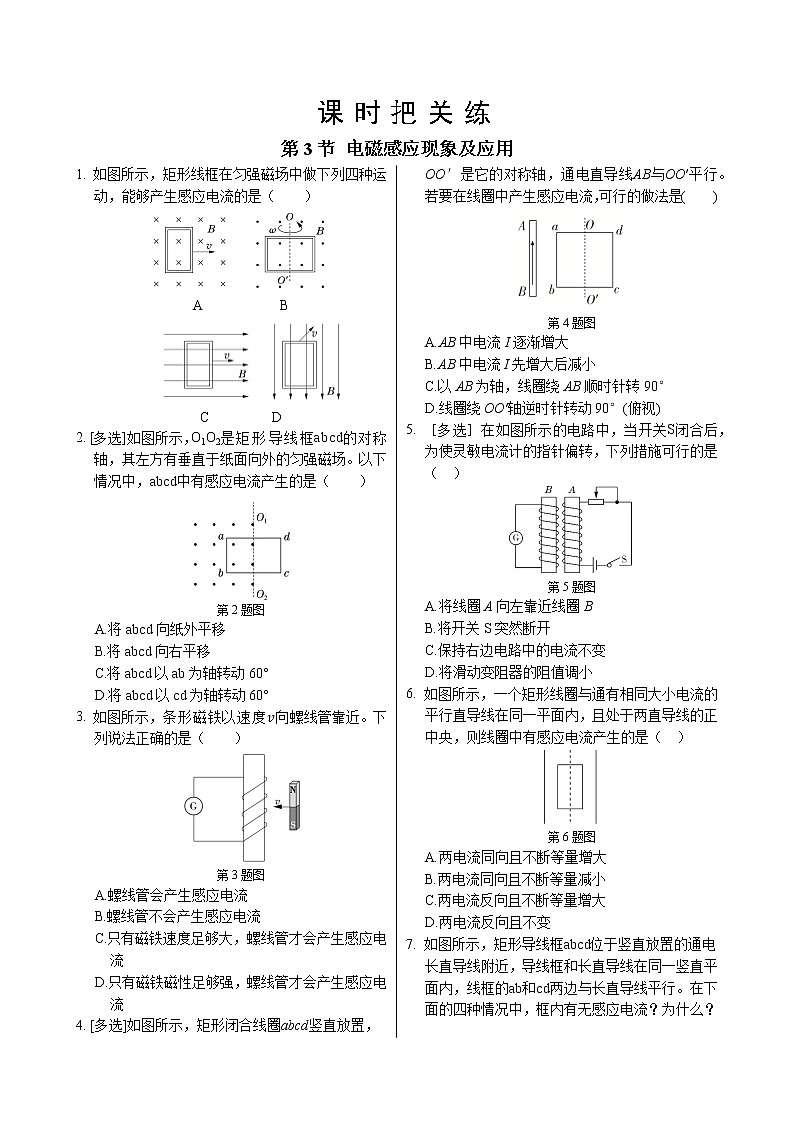

课时把关练第3节 电磁感应现象及应用
1. 如图所示，矩形线框在匀强磁场中做下列四种运动，能够产生感应电流的是（　　）A　　　 　 　B　　　  C　　 　 　D2. [多选]如图所示，O1O2是矩形导线框abcd的对称轴，其左方有垂直于纸面向外的匀强磁场。以下情况中，abcd中有感应电流产生的是（　　）第2题图A.将abcd向纸外平移B.将abcd向右平移C.将abcd以ab为轴转动60°D.将abcd以cd为轴转动60°3. 如图所示，条形磁铁以速度向螺线管靠近。下列说法正确的是（　　）第3题图A.螺线管会产生感应电流B.螺线管不会产生感应电流C.只有磁铁速度足够大，螺线管才会产生感应电流D.只有磁铁磁性足够强，螺线管才会产生感应电流4. [多选]如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行。若要在线圈中产生感应电流，可行的做法是(　　)第4题图A.AB中电流I逐渐增大B.AB中电流I先增大后减小C.以AB为轴，线圈绕AB顺时针转90°D.线圈绕OO′轴逆时针转动90°(俯视)5. ［多选］在如图所示的电路中，当开关S闭合后，为使灵敏电流计的指针偏转，下列措施可行的是（　）第5题图A.将线圈A向左靠近线圈BB.将开关S突然断开C.保持右边电路中的电流不变D.将滑动变阻器的阻值调小6. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面内，且处于两直导线的正中央，则线圈中有感应电流产生的是（　）第6题图A.两电流同向且不断等量增大B.两电流同向且不断等量减小C.两电流反向且不断等量增大D.两电流反向且不变7. 如图所示，矩形导线框abcd位于竖直放置的通电长直导线附近，导线框和长直导线在同一竖直平面内，线框的ab和cd两边与长直导线平行。在下面的四种情况中，框内有无感应电流？为什么？第7题图（1）导线框竖直下落；（2）导线框沿垂直于纸面方向向纸内平移；（3）导线框以ab边为轴向纸外转动；（4）导线框以长直导线为轴，整个框面向纸外转动。           8. 探究电磁感应产生条件的实验器材如图所示。第8题图（1）用实线代替导线把图中所有器材连成实验电路。（2）有哪些操作可以使电流表的指针发生偏转？            9. 把两个线圈绕在同一个铁环上，如图所示，一个线圈A连接电池与开关，另一个线圈B闭合并在其中一段直导线附近放置小磁针。开关闭合瞬间，磁针偏转了一下，随即复原；开关断开瞬间，磁针反向偏转，随即复原。磁针偏转的原因是什么？请作出解释。第9题图          10.如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t=0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为L的正方形。求：第10题图（1）t=0时穿过MDEN回路的磁通量；（2）为使MN棒中不产生感应电流，从t=0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式。
课时把关练第3节 电磁感应现象及应用参考答案1. B   2. BD   3. A   4.ABD   5.ABD    6.C7.解：（1）无感应电流；（2）有感应电流；（3）有感应电流；（4）无感应电流。8. （1）如图所示（2）①闭合、断开开关瞬间；②移动滑动变阻器的滑动触头时；③将线圈A从线圈B中拿出或将线圈A放入线圈B的过程中均可使电流表的指针发生偏转。9. 解：闭合开关的瞬间，通过线圈A的电流增大，线圈A产生的磁场增强。A、B在同一个闭合铁芯上，磁通量变化一致，在B中磁通量变大产生感应电流，电流的磁场使小磁针偏转。同理，开关断开的瞬间，通过线圈A的电流减小，线圈A产生的磁场减弱，B中的磁通量减弱产生感应电流，感应电流方向与闭合开关瞬间产生的感应电流方向相反，电流的磁场使小磁针反向偏转，电流稳定时，A中的磁通量不变，B中的磁通量不变，B中无感应电流，小磁针复原。10. 解：（1）磁通量Φ=BS=B0L2。（2）根据产生感应电流的条件，回路的磁通量不变，则有B0L2=BL（L+vt），解得B=。
