高中物理人教版 (2019)选择性必修 第二册3 带电粒子在匀强磁场中的运动集体备课课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册3 带电粒子在匀强磁场中的运动集体备课课件ppt，共32页。PPT课件主要包含了匀速圆周运动，简单回顾，找圆心，画轨迹，φα2θ，如何找圆心，半径如何计算，BP三点共线，计算过程，入射角300时等内容，欢迎下载使用。

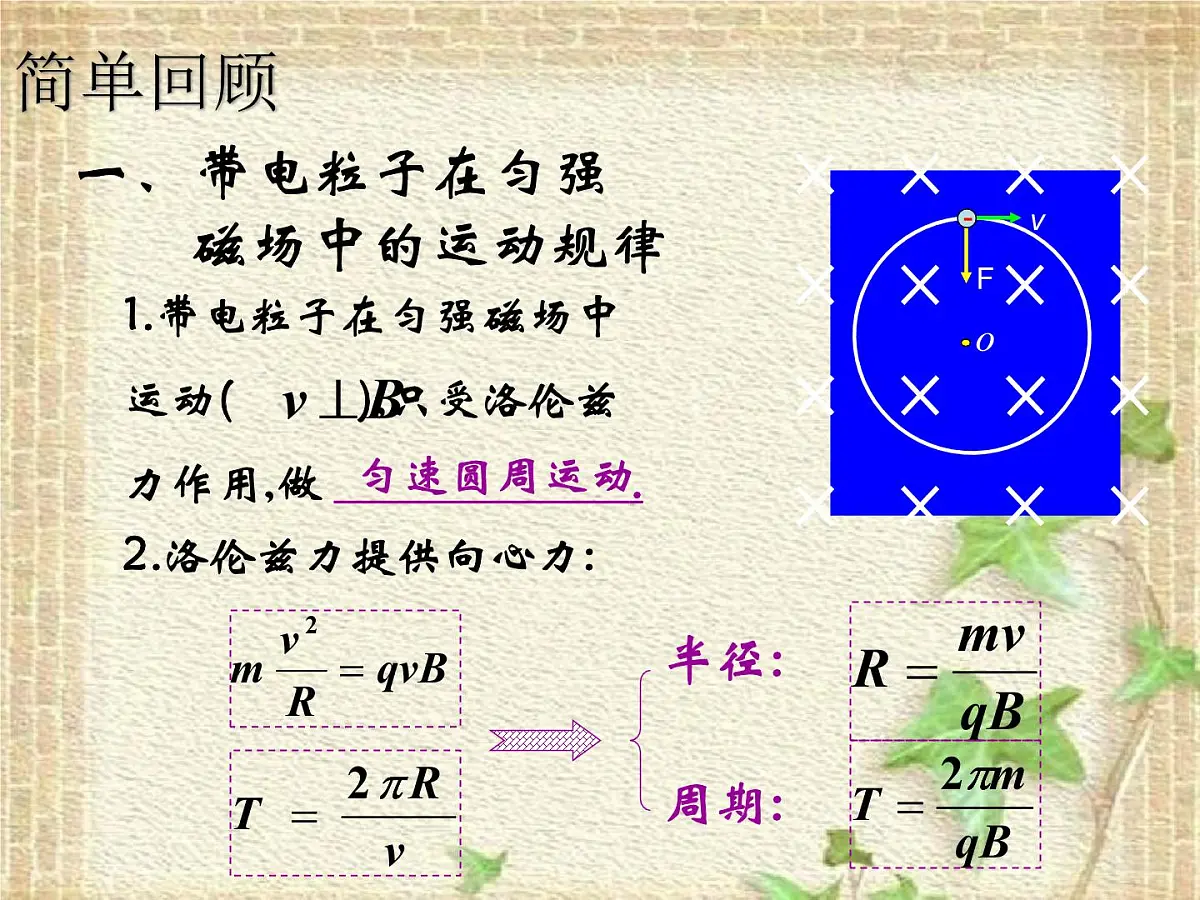

1.带电粒子在匀强磁场中运动( ),只受洛伦兹力作用,做 .
2.洛伦兹力提供向心力:
一、带电粒子在匀强 磁场中的运动规律

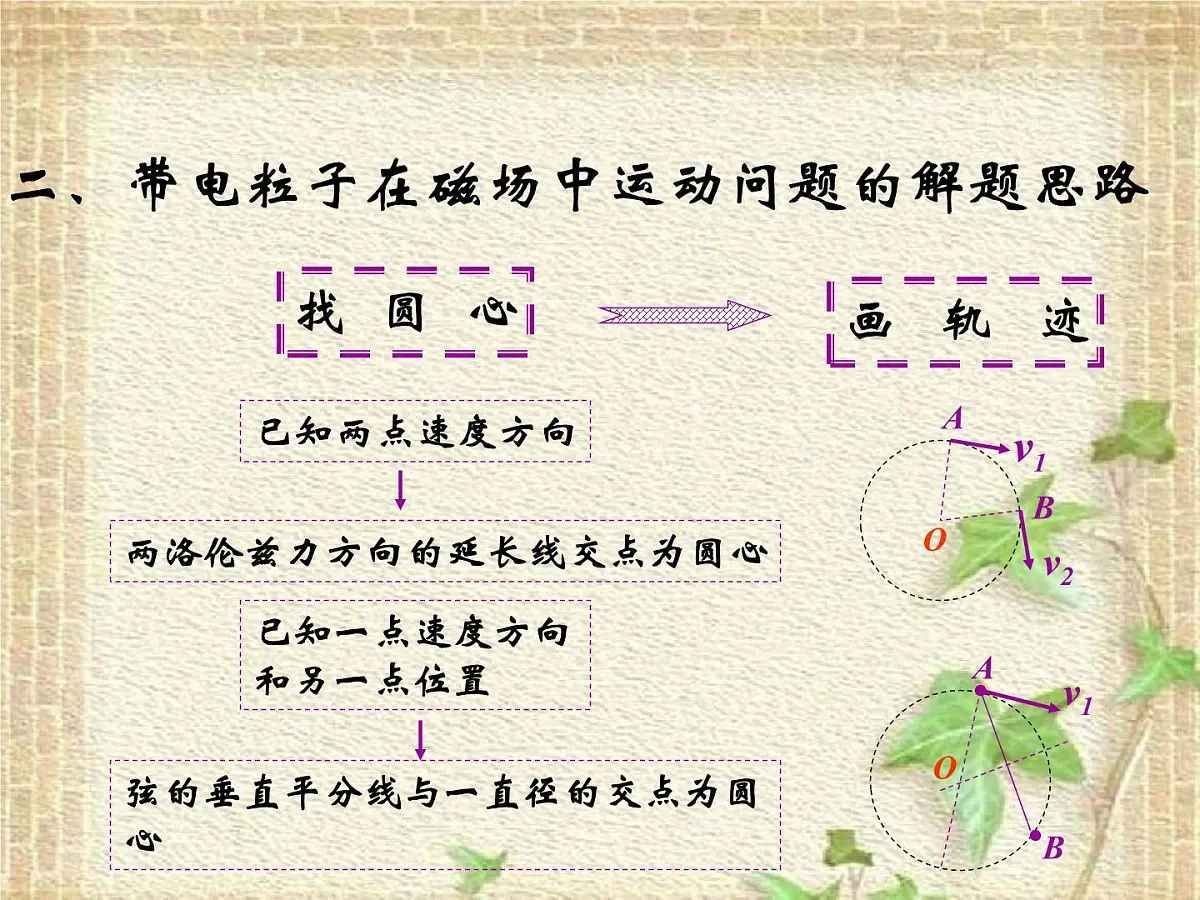

二、带电粒子在磁场中运动问题的解题思路
已知一点速度方向和另一点位置
两洛伦兹力方向的延长线交点为圆心
弦的垂直平分线与一直径的交点为圆心

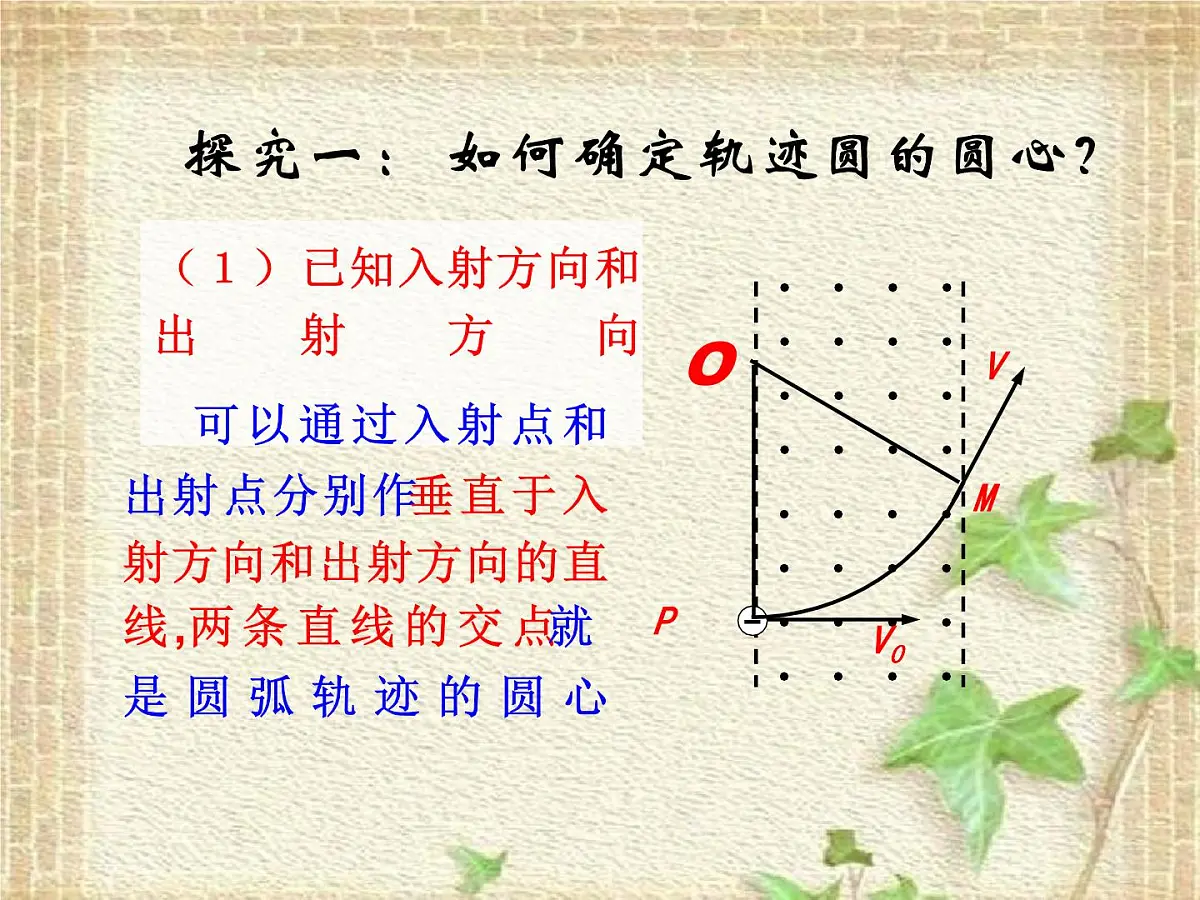

（１）已知入射方向和出射方向
探究一： 如何确定轨迹圆的圆心？
可以通过入射点和出射点分别作垂直于入射方向和出射方向的直线,两条直线的交点就是圆弧轨迹的圆心

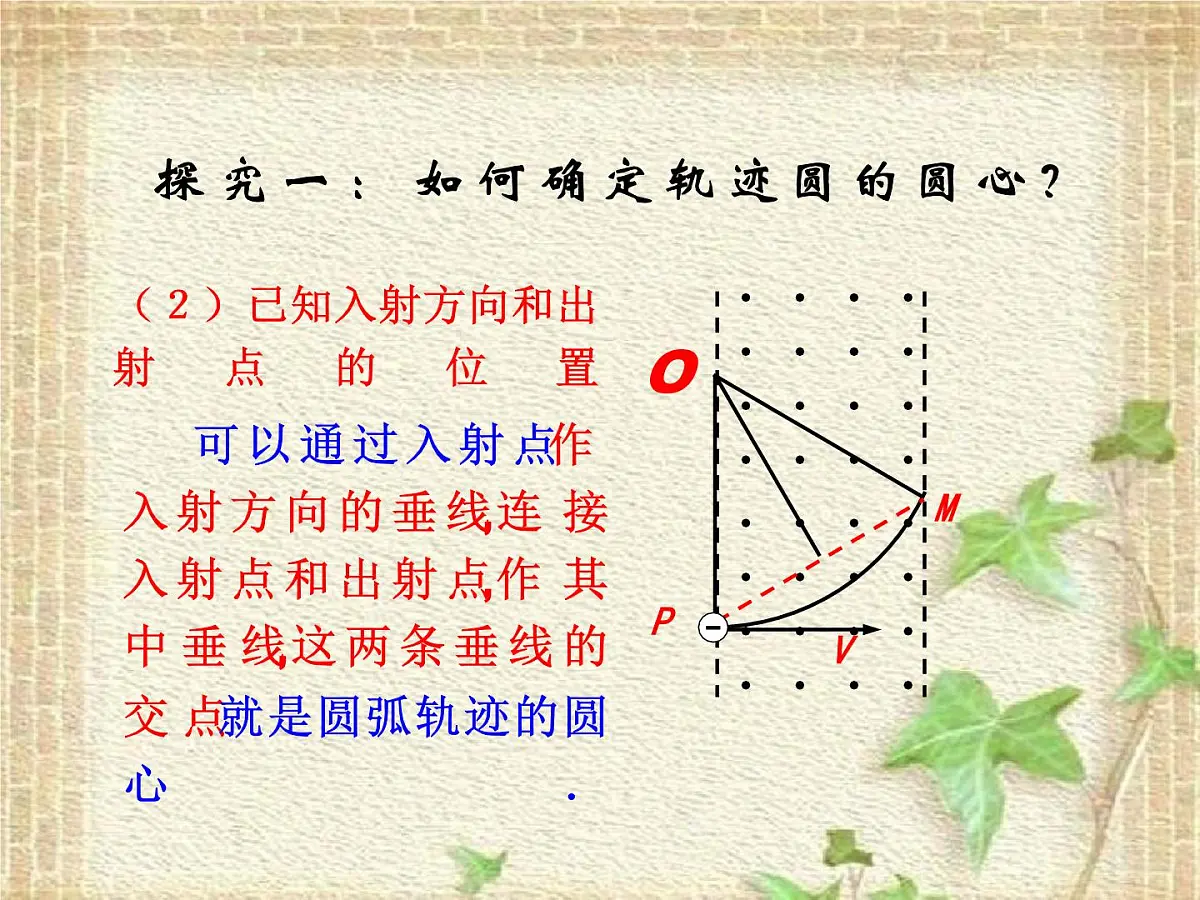

（２）已知入射方向和出射点的位置
可以通过入射点作入射方向的垂线,连接入射点和出射点,作其中垂线,这两条垂线的交点就是圆弧轨迹的圆心．
利用平面几何的关系,求出该圆的可能半径（或圆心角）,并注意以下重要的几何特点：

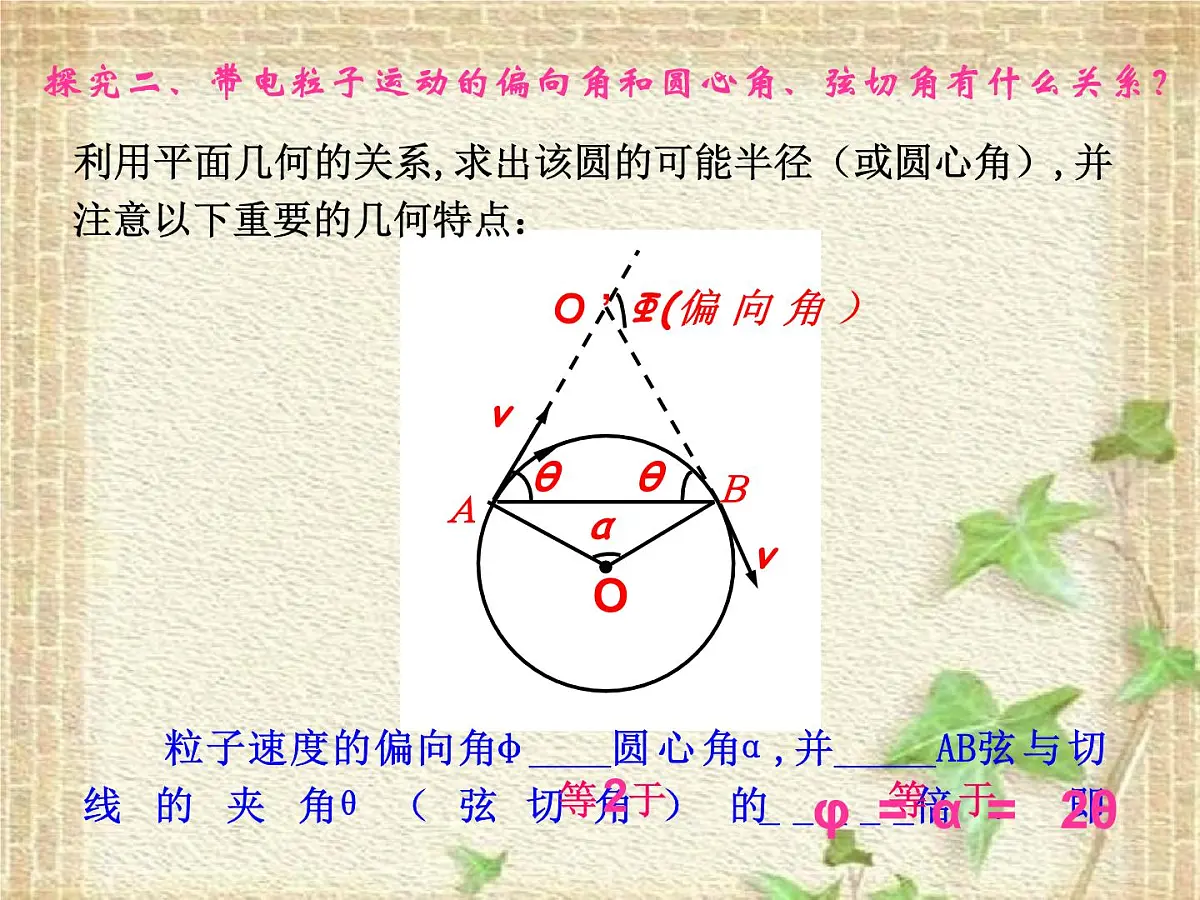

探究二、带电粒子运动的偏向角和圆心角、弦切角有什么关系？
粒子速度的偏向角φ____圆心角α,并_____AB弦与切线的夹角θ（弦切角）的_____倍．即

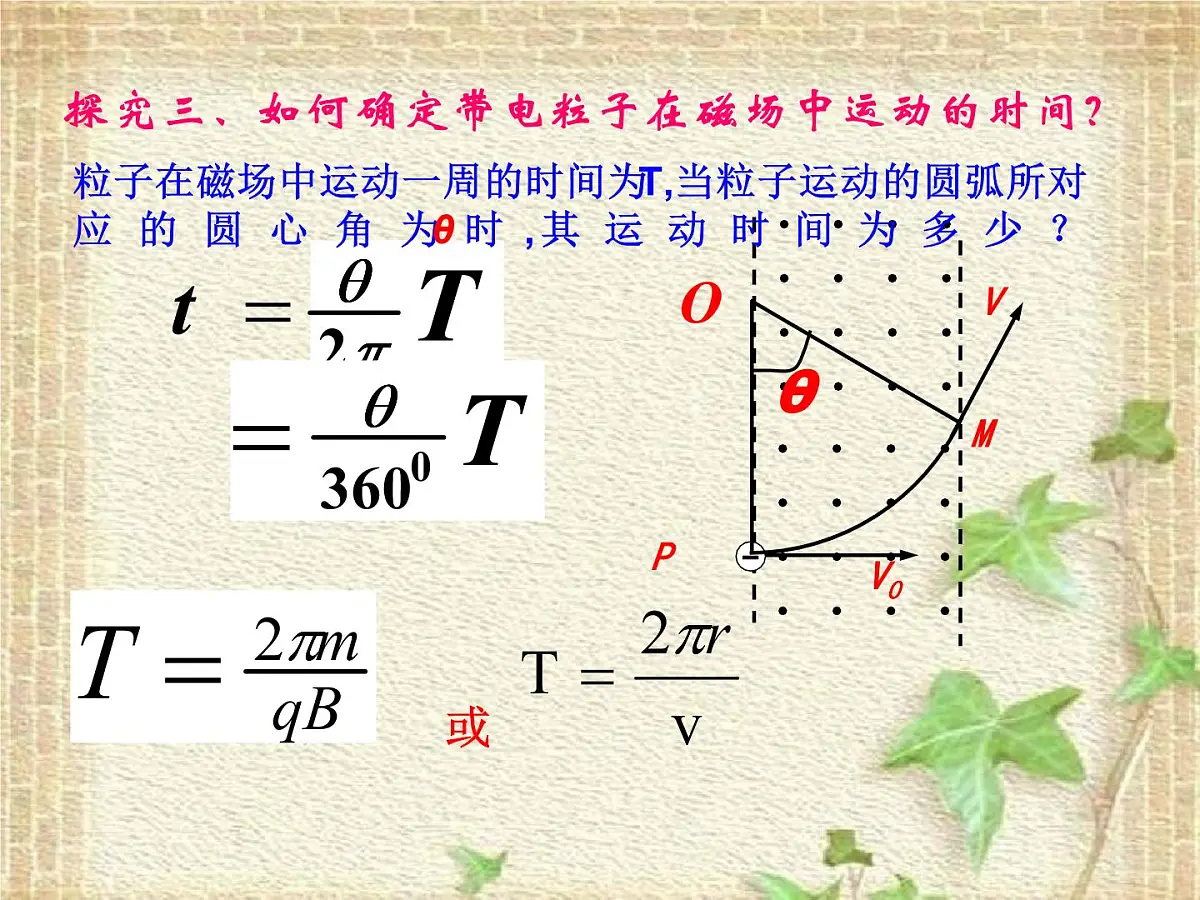

探究三、如何确定带电粒子在磁场中运动的时间？
粒子在磁场中运动一周的时间为T,当粒子运动的圆弧所对应的圆心角为θ时,其运动时间为多少？

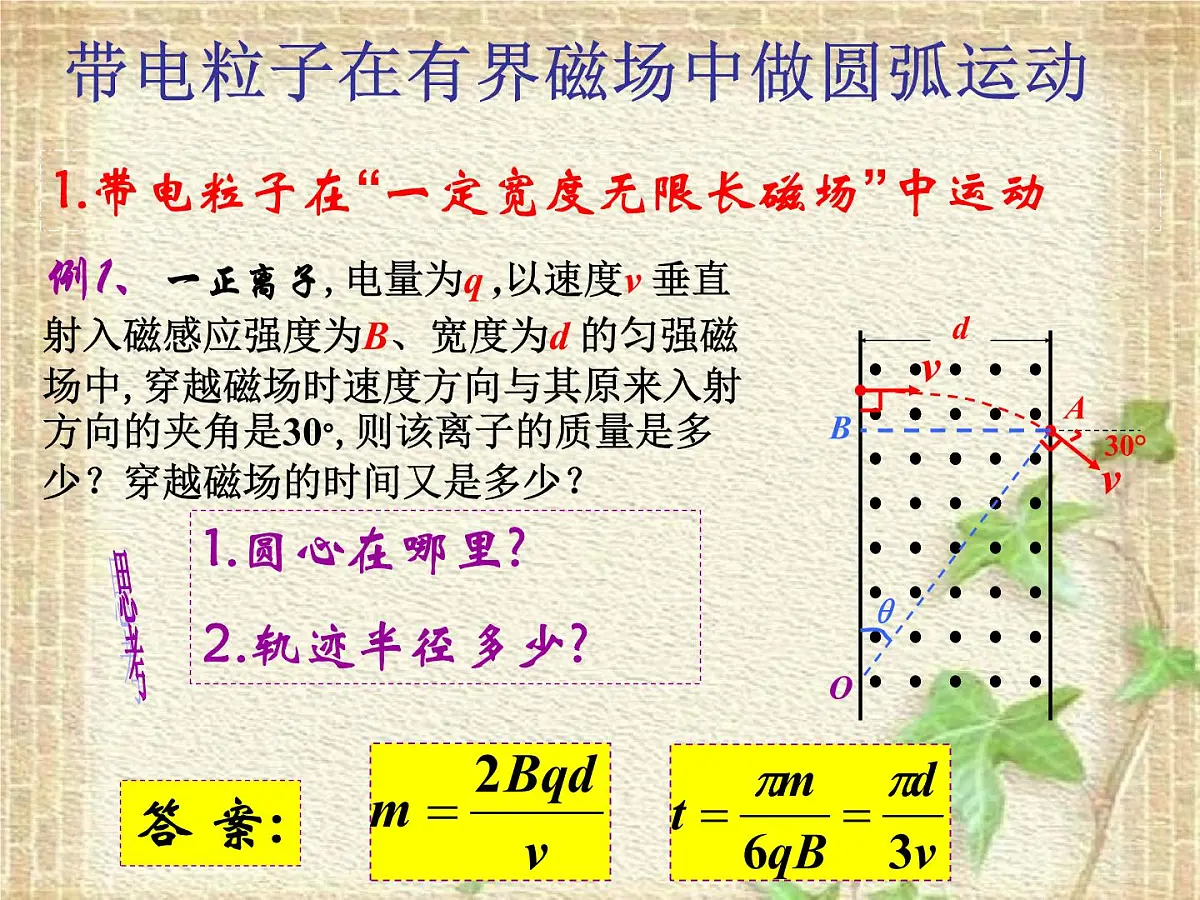

1.带电粒子在“一定宽度无限长磁场”中运动
例1、一正离子,电量为q ,以速度v 垂直射入磁感应强度为B、宽度为d 的匀强磁场中,穿越磁场时速度方向与其原来入射方向的夹角是30°,则该离子的质量是多少？穿越磁场的时间又是多少？
1.圆心在哪里?2.轨迹半径多少?
带电粒子在有界磁场中做圆弧运动
2.带电粒子在“圆形磁场区域”中的运动
例2、圆心为O、半径为r的圆形区域中有一个磁感强度为B、方向为垂直于纸面向里的匀强磁场,与区域边缘的最短距离为L的O’处有一竖直放置的荧屏MN,今有一质量为m的电子以速率v从左侧沿ＯＯ’方向垂直射入磁场,越出磁场后打在荧光屏上的P点,如图所示,求O’P的长度和电子通过磁场所用的时间．
2.画轨迹---出射速度什么方向?
电子进入磁场后做什么运动?
4. 运动的时间怎样求解?
(θ是圆心角,弧度制)
电子在磁场中做匀速圆周运动,轨迹为一段圆弧.飞出磁场后不受外力,做匀速直线运动.
设圆心为O″,半径为R. 圆弧段轨迹AB所对的圆心角为θ,
连接OB,由几何关系知,△OAO″≌△OBO″ (SSS)
∠O′OP=∠AO″B=θ,在△OO＇P中,O＇P= OO＇tanθ =(L+r)tanθ
带电粒子沿半径方向入射圆形磁场区,出射速度一定沿半径方向
3.带电粒子在“单边磁场区域”中的运动
例3：如图所示,在y
