第十二章 电能 能量守恒定律 章末检测-2022-2023学年高二上学期物理人教版 必修第三册
展开
这是一份第十二章 电能 能量守恒定律 章末检测-2022-2023学年高二上学期物理人教版 必修第三册,共7页。

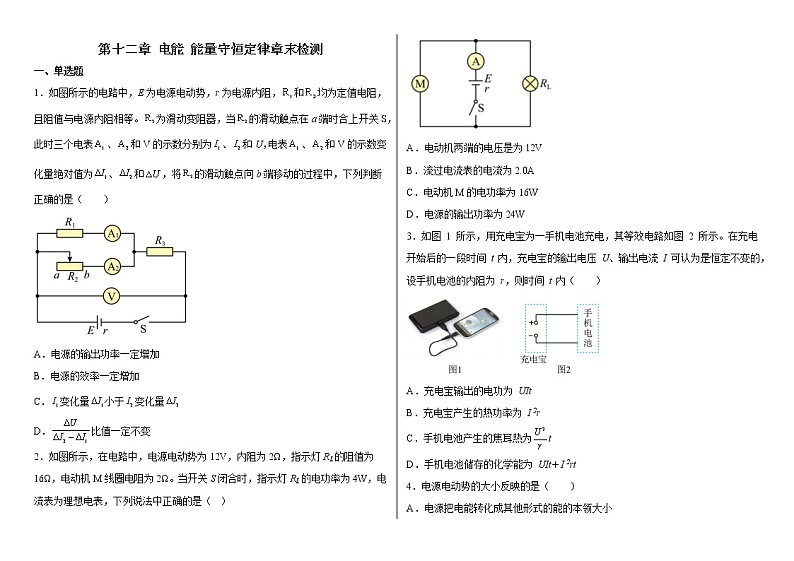

第十二章 电能 能量守恒定律章末检测一、单选题1.如图所示的电路中,E为电源电动势,r为电源内阻,和均为定值电阻,且阻值与电源内阻相等。为滑动变阻器,当的滑动触点在a端时合上开关S,此时三个电表、和V的示数分别为、和U,电表、和V的示数变化量绝对值为、和,将的滑动触点向b端移动的过程中,下列判断正确的是( )A.电源的输出功率一定增加B.电源的效率一定增加C.变化量小于变化量D.比值一定不变2.如图所示,在电路中,电源电动势为12V,内阻为2Ω,指示灯RL的阻值为16Ω,电动机M线圈电阻为2Ω。当开关S闭合时,指示灯RL的电功率为4W,电流表为理想电表,下列说法中正确的是( )A.电动机两端的电压是为12VB.流过电流表的电流为2.0AC.电动机M的电功率为16WD.电源的输出功率为24W3.如图 1 所示,用充电宝为一手机电池充电,其等效电路如图 2 所示。在充电开始后的一段时间 t 内,充电宝的输出电压 U、输出电流 I 可认为是恒定不变的,设手机电池的内阻为 r,则时间 t 内( )A.充电宝输出的电功为 UItB.充电宝产生的热功率为 I 2rC.手机电池产生的焦耳热为tD.手机电池储存的化学能为 UIt+I 2rt4.电源电动势的大小反映的是( )A.电源把电能转化成其他形式的能的本领大小B.电源把其他形式的能转化为电能的本领大小C.电源单位时间内传送电荷量的多少D.电流做功的大小二、多选题5.电动汽车是近几年国家提倡的流行汽车,其电池包括铅酸蓄电池、镍基电池、钠硫电池、二次锂电池、空气电池等,现有一辆汽车装有镍基电池,对于其工作原理,下列说法正确的是( )A.工作时化学能转化为电能和内能 B.充电时化学能转化为电能和内能C.工作时电能转化为化学能和内能 D.充电时电能转化为化学能和内能6.如图所示为电动机提升重物的装置,电动机线圈的电阻为r=1Ω,电动机两端的电压为5V,电路中的电流为1A。不计摩擦力,下列说法正确的是( )A.电动机的热功率为5WB.电动机的输出功率为4WC.10s内,可以把重20N货物A匀速提升的高度为2mD.这台电动机的机械效率70%7.我国碳排放目标为:在2030年左右CO2排放达到峰值且将努力早日达峰,单位GDP二氧化碳排放比2005年下降60%—65%。为实现碳排放目标,我国正大力开发清洁新能源,硅光电池是一种太阳能电池,具有低碳环保的优点。如图所示为一节硅光电池在一定强度光照下路端电压U和电流I的关系图像(电池电动势不变,内阻不是常量),给一个额定电压为6V,线圈电阻为的小型直流电动机供电,电动机刚好正常工作( ) A.电动机正常工作时输出的机械功率P=2. 295WB.此时,硅光电池的内阻C.电动机的机械效率85%D.电池的效率66. 67%8.如图R是光敏电阻(阻值随光照强度的增大而减小),当它受到的光照强度增大时( )A.灯泡L变暗B.光敏电阻R上的电压增大C.电容器C的带电荷量增大D.理想电压表V的读数减小9.如图所示,直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线,曲线Ⅲ是一个小灯泡的U-I图线,如果把该小灯泡分别与电源1、电源2单独连接,则下列说法正确的是( )A.电源1比电源2的内阻小B.电源1和电源2的电动势相等C.小灯泡与电源1连接时消耗的功率比与电源2连接时消耗的功率小D.小灯泡与电源1连接时消耗的功率比与电源2连接时消耗的功率大三、实验题10.某实验小组测量一电池的电动势E和内阻r,可选择的器材有:A.待测电池E(电动势约为1. 5V,内阻约为2Ω)B.滑动变阻器,最大阻值20Ω;C.滑动变阻器,最大阻值;D.电阻箱,最大阻值99999. 9Ω;E.电流表(量程为0. 6A,内阻为0. 3Ω)F.电流表(量程为,内阻为800Ω)G.开关、导线若干该小组设计了如图甲所示的电路图,请回答下列问题:(1)滑动变阻器应选_________(填“”或“”)。(2)开关闭合前,滑动变阻器的滑片应置于_________端(填“左”或“右”)。(3)根据图甲用笔画线代替导线将图乙中的实物连接。__(4)电阻箱连入电路的阻值如图丙所示。保持电阻箱连入电路的阻值不变,调节滑动变阻器,读出A1、A2的示数、。根据实验数据作出图像如图丁所示。由图像可得电源电动势_________V(保留2位小数);内阻_________Ω(保留1位小数)11.在“用DIS测量电源的电动势和内阻”的实验中,A同学将待测电源、电阻箱R、阻值为6Ω的定值电阻R0、电流传感器连成图(甲)所示的电路。(1)B同学认为:R0阻值太小,可以去掉。此观点________(选填“正确”、“错误”)(2)A同学实验时,调整电阻箱的阻值,记录多组电阻箱的阻值R和电流传感器示数I,在计算机上绘出的关系图线,如图(乙)中的线a所示,将电源a换为电源b,测量多组数据,在同一坐标系中绘出图线b。不计电流传感器内阻,由图线可知,电源a的电动势Ea=_______V,内阻ra=_______Ω。(3)若将定值电阻R2分别与电源a、b连接,则R2两次消耗的功率Pa_________Pb(选填“大于”、“等于”或“小于”)。 四、解答题12.如图甲所示的电路,其中电源电动势,内阻,定值电阻,已知滑动变阻器消耗的功率P与其接入电路的阻值的关系如图乙所示,滑动变阻器最大值为20Ω,求:(1)图乙中滑动变阻器的最大功率;(2)图乙中电阻R2的阻值;(3)当滑动变阻器阻值为R1时,电源的效率。13.如图所示,电源电动势,小灯泡L的规格为“4V;0.8W”,开关S接1,当滑动变阻器调到时,小灯泡L正常发光,现将开关S接2,小灯泡L和电动机M均正常工作。电动机的内阻。(1)电源内阻为多少?(2)电动机的输出功率为多少?14.如图示电路中,电源电动势E=10V,内阻r=1Ω,D为直流电动机,其电枢线圈电阻R=3Ω,电阻R′=2Ω,当电动机正常工作时,电压表示数UV为0.8V,求:(1)通过电动机的电流I是多大(2)电动机输入的电功率为多少?(3)电动机的热功率和机械功率各是多少?15.如图所示,电源电动势,内阻,小灯泡由于铭牌磨损,只能看到额定电压为。先将开关S接1,当滑动变阻器调到时,小灯泡L恰能以额定功率发光;再将开关S接2,小灯泡L和电动机M均以额定功率正常工作,已知电动机的内阻为。求;(1)小灯泡L的额定功率;(2)电动机以额定功率工作时的机械功率;(3)此时电动机正提着一质量为0.1kg的小球匀速上升,小球的速度为多大。
答案:1.AC2.B3.A4.B5.AD6.BC7.ABC8.CD9.BC10. 右 1.56 1.311. 错误 10 4 小于12.(1)1.5W;(2);(3)13.(1);(2)14.(1);(2);(3);15.(1);(2);(3)
