江苏省宿迁市钟吾初级中学2022-2023学年九年级上学期期末物理试卷

这是一份江苏省宿迁市钟吾初级中学2022-2023学年九年级上学期期末物理试卷，共9页。试卷主要包含了选择题，填空题，作图和实验探究题等内容，欢迎下载使用。

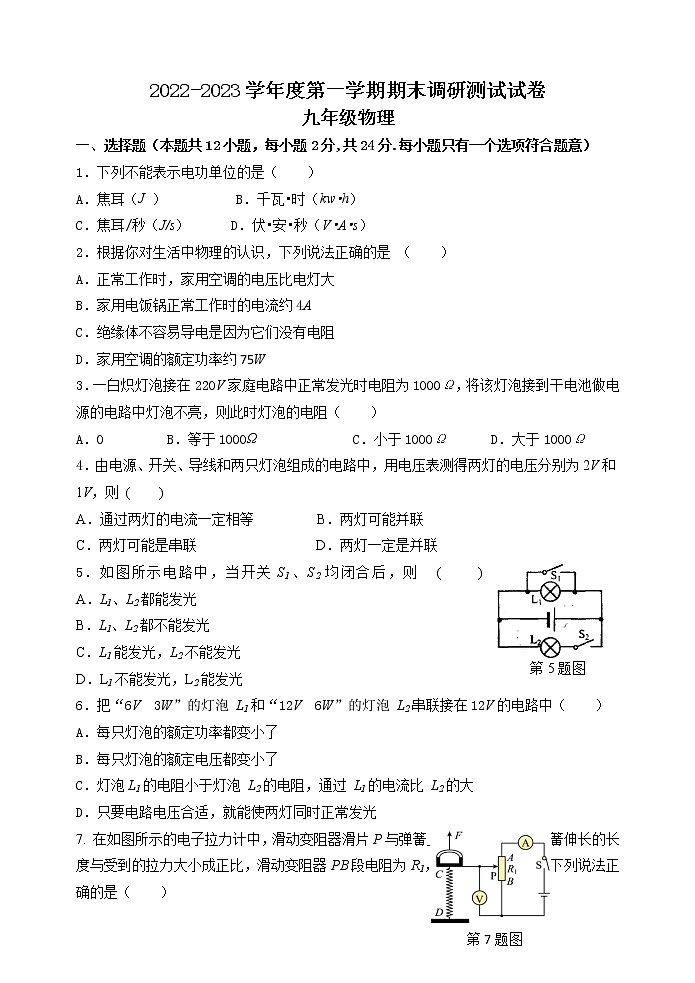

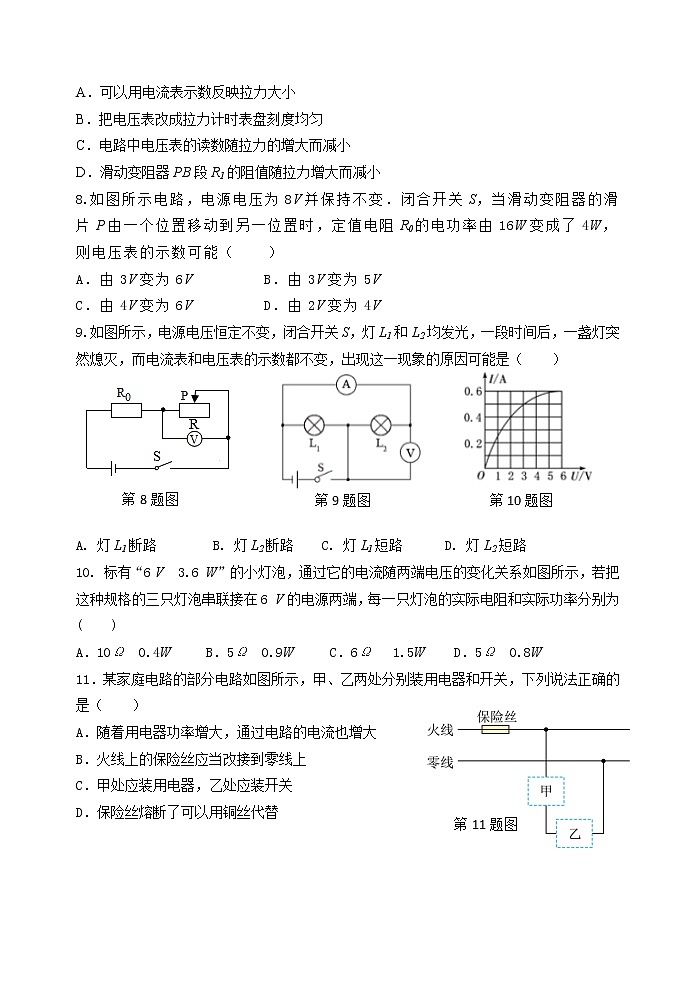

2022-2023学年度第一学期期末调研测试试卷九年级物理一、选择题（本题共12小题，每小题2分,共24分.每小题只有一个选项符合题意）1．下列不能表示电功单位的是（　　）A．焦耳（J ）          B．千瓦•时（kw•h）   C．焦耳/秒（J/s）      D．伏•安•秒（V•A•s）2．根据你对生活中物理的认识，下列说法正确的是 （　　）A．正常工作时，家用空调的电压比电灯大B．家用电饭锅正常工作时的电流约4AC．绝缘体不容易导电是因为它们没有电阻D．家用空调的额定功率约75W3．一白炽灯泡接在220V家庭电路中正常发光时电阻为1000Ω，将该灯泡接到干电池做电源的电路中灯泡不亮，则此时灯泡的电阻（　　）A．0         B．等于1000Ω C．小于1000Ω D．大于1000Ω4．由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯的电压分别为2V和1V，则 (    )A．通过两灯的电流一定相等         B．两灯可能并联    C．两灯可能是串联                 D．两灯一定是并联5．如图所示电路中，当开关S1、S2均闭合后，则  (    )A．L1、L2都能发光               B．L1、L2都不能发光C．L1能发光，L2不能发光         D．L1不能发光，L2能发光6．把“6V 3W”的灯泡 L1和“12V 6W”的灯泡 L2串联接在12V的电路中（　　）A．每只灯泡的额定功率都变小了B．每只灯泡的额定电压都变小了C．灯泡L1的电阻小于灯泡 L2的电阻，通过 L1的电流比 L2的大D．只要电路电压合适，就能使两灯同时正常发光7. 在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（　　）A．可以用电流表示数反映拉力大小B．把电压表改成拉力计时表盘刻度均匀C．电路中电压表的读数随拉力的增大而减小D．滑动变阻器PB段R1的阻值随拉力增大而减小8.如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（　　）A．由3V变为6V        B．由3V变为5V    C．由4V变为6V        D．由2V变为4V9.如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）      A. 灯L1断路        B. 灯L2断路    C. 灯L1短路      D. 灯L2短路10. 标有“6 V　3.6 W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的三只灯泡串联接在6 V的电源两端，每一只灯泡的实际电阻和实际功率分别为(    )A．10Ω　0.4W     B．5Ω　0.9W     C．6Ω　 1.5W    D．5Ω　0.8W11．某家庭电路的部分电路如图所示，甲、乙两处分别装用电器和开关，下列说法正确的是（　　）A．随着用电器功率增大，通过电路的电流也增大B．火线上的保险丝应当改接到零线上C．甲处应装用电器，乙处应装开关D．保险丝熔断了可以用铜丝代替 12.如图甲所示,电源电压恒定不变,R1为定值电阻,R2为滑动变阻器.闭合开关S,将滑片P从最右端逐步移到最左端,记录电流表、电压表的示数,并根据记录的数据作出R1和R2的U-I关系图像如图乙所示.则下列说法正确的是              (　　)        图Ⅱ为R2的U-I图像  若换用最大阻值更大滑动变阻器替代R2，则图Ⅰ和图Ⅱ的交点会向右移动 R1的阻值为30 ΩD. 图Ⅰ延长线与U轴的交点表示R2  断路时电压表V2的示数 二、填空题（本题共4小题，每空1分，共18分）13.家用台灯的LED灯泡  ▲ （是/不是）利用电流热效应工作的，它的核心元件是发光二极管，二极管是由 ▲ 材料制成的（选填“超导体”或“半导体”）．台灯与控制它的开关是  ▲ （串/并）联的.在给充电宝充电的过程中，充电宝相当于  ▲ （电源/用电器）.14.如图所示，电源电压为8V，闭合开关后，电压表的示数为2V，则L1两端的电压 ▲ V，L2两端的电压为 ▲ V；若断开开关，电压表的示数 ▲ V．     15.如图甲所示，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，两电流表的示数分别为0.8A和0.3A.通过电阻R2的电流I2为  ▲ A，电源电压U为  ▲ V．现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6W，则电阻R0的阻值可能为  ▲ Ω 或  ▲ Ω．上《电流》一课时，老师常用水流来类比电流. 理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和. 图乙是某实验电路的一部分，电流表的示数为  ▲  A，若通过导线 ab电流为0.6A，则通过导线cd的电流大小为  ▲ A或  ▲ A.16.如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器.闭合开关S，改变R2的阻值，两电压表与电流表示数变化关系如图乙所示.当滑片在b端时，电流表示数为0.4A；当滑片置于变阻器的中点位置，R2消耗的电功率为1.25W.则电源电压U为  ▲ V，滑动变阻器R2的最大阻值为  ▲ Ω，定值电阻R1的阻值为  ▲ Ω，定值电阻R0的阻值为  ▲ Ω.      三、作图和实验探究题（本题共5小题，17题6分，其它每空1分，共33分）17.按题目要求作图（1）如图（1）电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号；（2）如图（2）是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱.要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接.      （3）如图（3）是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式（补充完整）。      在“探究串联电路的电压规律”的实验时，小明同学设计了如图所示的电路.       （1）连接电路时，开关应该处于 ▲ （选填“断开”或“闭合”）状态，实验中应选择规格 ▲ （选填“相同”或“不同”）的小灯泡；（2）正确连接电路后闭合电路，小明发现电压表示数为零，且只有一只灯泡发光，若只有L1或L2中的一处发生故障，则故障可能是 ▲ ；（3）为了测量BC两端间的电压，小明将接A点的线端改接到C点，闭合开关后，发现 ▲ ；（4）实验结束后，先断开开关，再拆除 ▲ 两端导线.19.小明探究电流与电阻的关系，所用器材有：可调学生电源、电流表、电压表、标有“30Ω  0.5A”的滑动变阻器R′、开关、导线和定值电阻R（5Ω，10Ω，15Ω，20Ω，25Ω）.              甲                       乙                                       丙     （1）请你根据图甲所示，用笔画线代替导线，将图乙中的实物电路连接完整.（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）（2）电路连接后，闭合开关，发现电流表的指针无偏转，电压表的指针有明显的偏转，原因可能是电阻R   ▲ .（选填“短路”或“断路”）（3）小明先将电源电压调到合适的值，分别换上多个电阻进行探究，得到如图丙所示的电流I随电阻R变化的图像.由图像可以得出结论：          ▲               .（4）在实验过程中，若将5Ω的电阻接入电路中，闭合开关调节滑片至适当位置，滑动变阻器连入电路的阻值为R1，功率为P1，接着换成10Ω的电阻接入电路，闭合开关后，眼睛观察  ▲ （选填“电压表”或“电流表”）并调节滑片直至适当位置，此时滑动变阻器连入电路的阻值为R2，功率为P2，则R1：R2＝  ▲ ，P1：P2 ＝  ▲ .（5）若不改变电路和更换实验器材且电路安全的前提下，为了能够完成上述的5个定值电阻得到如图丙所示的数据完成实验，则电源电压的可调范围应控制在  ▲ V至  ▲ V之间.20.小明利用“伏安法”测量未知电阻Rx的阻值，电源电压约为3V，Rx的阻值约为10Ω．       （1）闭合开关移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图乙，则未知电阻Rx= ▲Ω；（2） 若将待测电阻换成小灯泡，小明画出通过小灯泡的电流与灯泡两端电压的变化如图丁所示．分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会 ▲ （选填“增大”、“不变”或“减小”），进一步分析其中原因是     ▲      ；小明在实验过程中还发现：闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来.请从实际功率的角度解释造成这种现象的原因：   ▲   .（3）小华认为：不用电流表，只用电压表和阻值为400Ω的定值电阻R0，由图丙同样可以测得未知电阻Rx的阻值。小华设计方案如下：a、闭合S1、断开S2，读出电压表示数为U1； b、闭合S1、S2，读出电压表示数为U2.；c、电阻Rx的表达式为Rx= ▲ （用测量值U1、U2及R0来表示）；（4）利用上述提供的实验器材，你认为小华设计方案 ▲ （选填“能”或“不能”）准确测得电阻Rx的阻值，你判断的理由是 ▲ ．21.如图所示是“探究电流热效应的因素”的实验装置.（1）在A、B两瓶中装入质量和初温均相同的液体，瓶中液体通常会选择“煤油”而不选择“水”，理由是 ▲  ；（2）R1、R2采用如图所示连接方式的目的是控制 ▲ 和通电时间相等.下列实验中用到的研究方法与此相同的有 ▲ ；A.研究声音的产生时，在鼓面上放些绿豆B.研究重力势能与质量的关系时，看木桩下陷深度C.认识电流时，通常用水流类比电流D.研究电流与电阻的关系时，保持电阻两端电压不变（3）闭合开关，一段时间后B瓶中温度计示数高，说明通电导体产生的热量与 ▲ 有关，滑动变阻器滑片P向右调节后，发现A、B瓶中液体温度升高速度变快，说明说明通电导体产生的热量与 ▲ 有关；（4）如果想用该装置来探究水和煤油的吸热能力，则需要做两处调整:①       ▲        ；②         ▲         。          四、计算题(本题共2小题，22题6分，23题 9分，共15分.要有必要的文字说明、表 达式和重要的演算步骤，直接写出结果的不能得分)  如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω 1A”字样，灯泡L标有“3V 1.2W”，电压表量程为0～3V.求：（1）灯泡正常工作时的电流是多少？（2）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？（3）当S1闭合、S2接a时，在保证各元件均安全的情况下R0的最小电功率是多少？            23.某品牌油汀取暖器的内部电路如图甲所示.R1和R2均为电热丝,S1是温度自动控制开关.电路正常工作时,低温挡电功率为880W,高温挡电功率为2090W.将该油汀取暖器单独接入家庭电路，闭合开关S正常工作,30min内如图乙所示电能表转盘转动2046r. 求:(1) 通过R1的电流.(2) 电热丝R2的电阻.(3) 30min内开关S1闭合的时间.
