专项二 电路的识别和设计 同步练习 2022-2023 人教版 九年级物理

这是一份初中物理人教版九年级全册本册综合课时练习，文件包含专项二电路的识别和设计同步练习学生版2022-2023人教版九年级物理doc、专项二电路的识别和设计同步练习教师版2022-2023人教版九年级物理doc等2份试卷配套教学资源，其中试卷共8页， 欢迎下载使用。

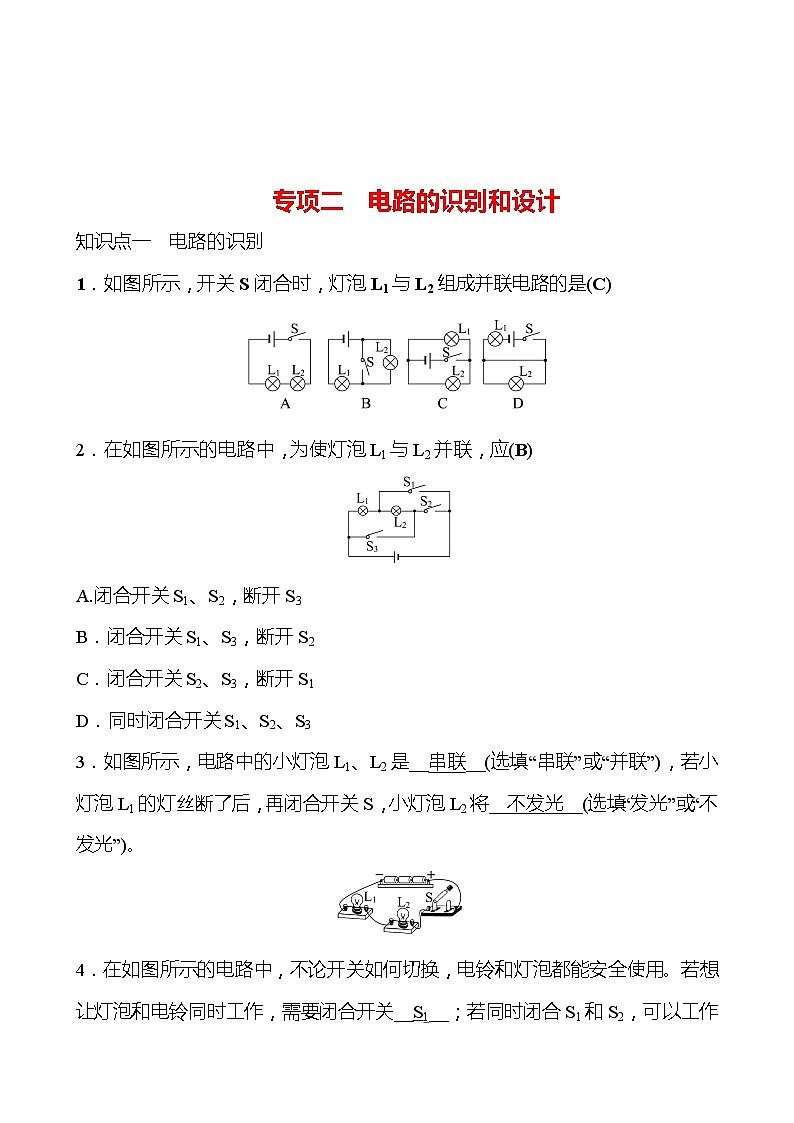

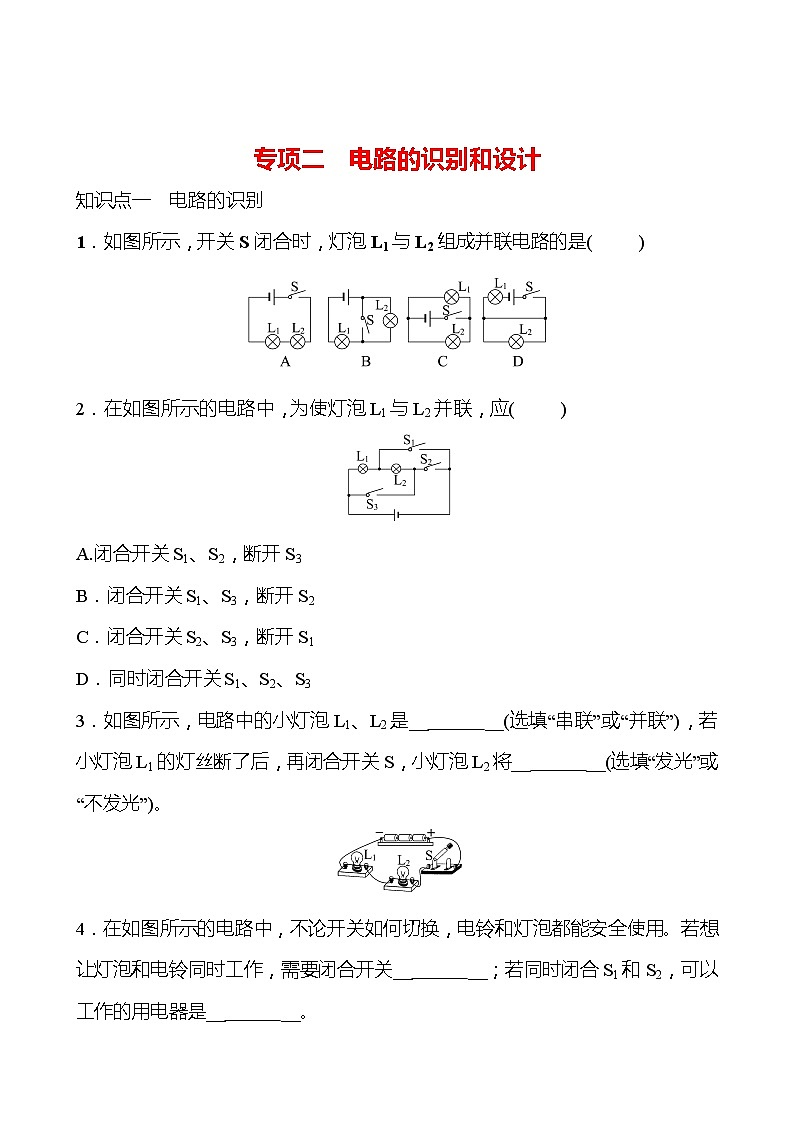

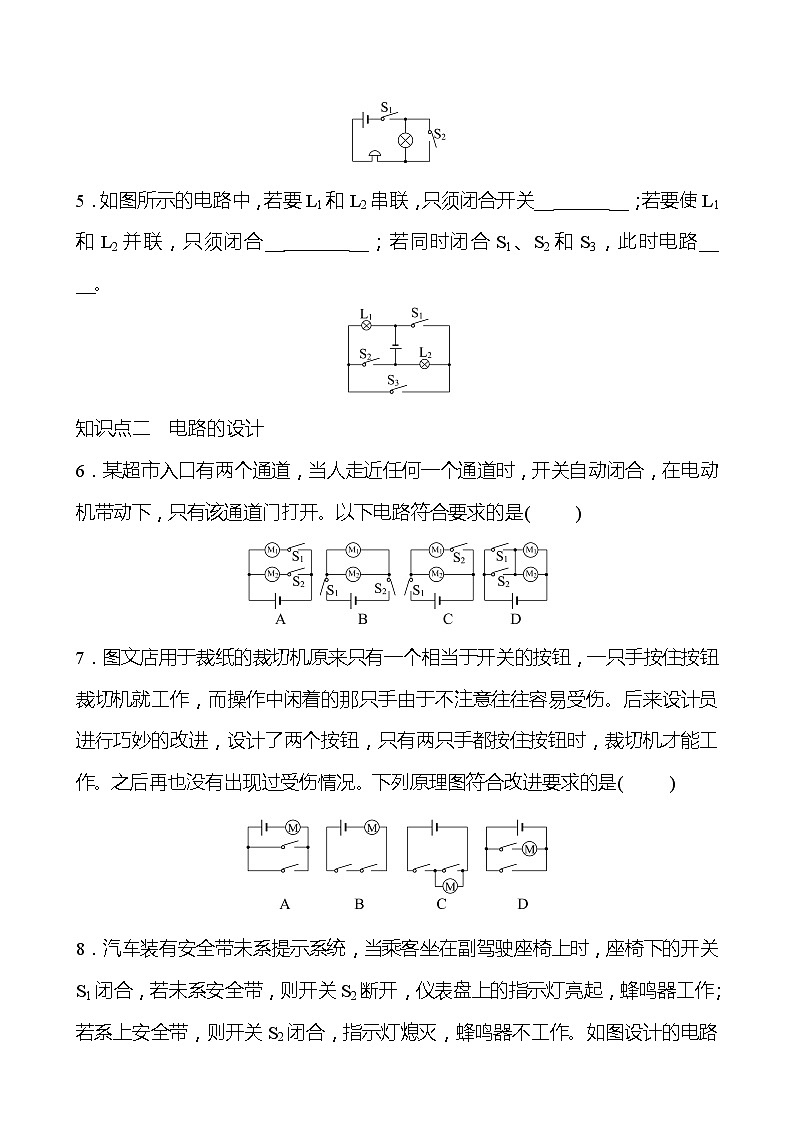

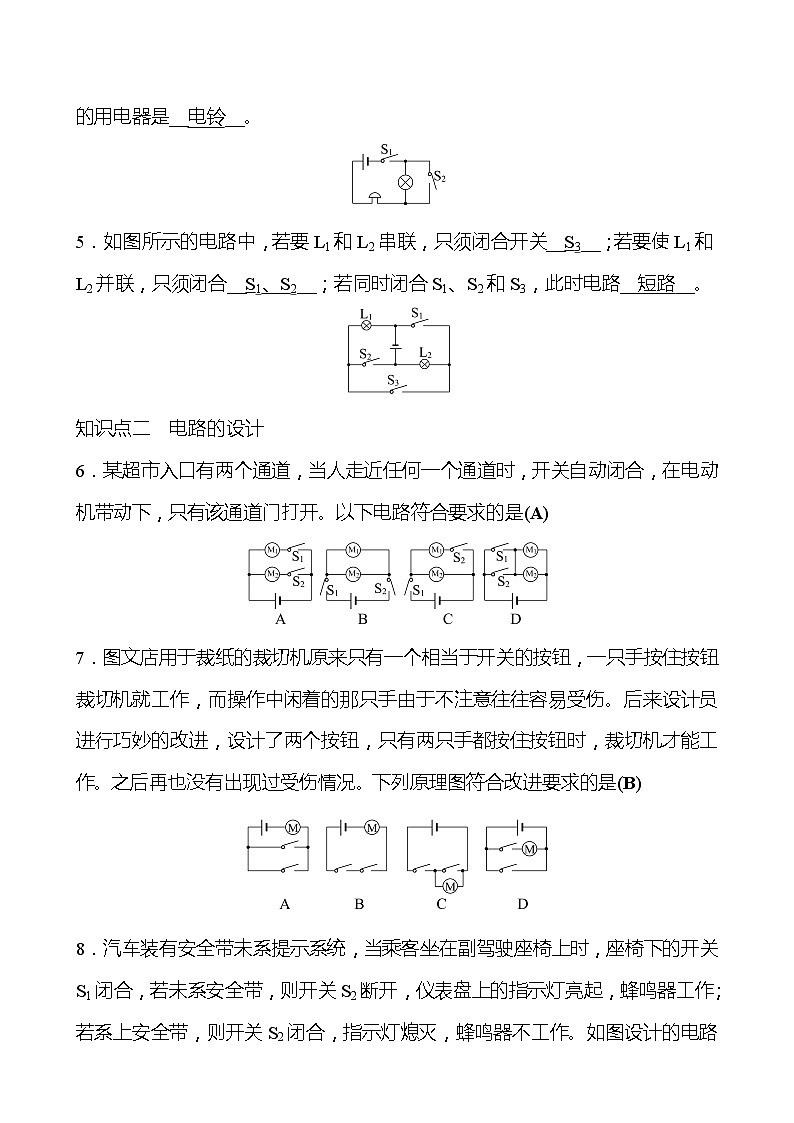

  专项二　电路的识别和设计知识点一　电路的识别1．如图所示，开关S闭合时，灯泡L1与L2组成并联电路的是(C)2．在如图所示的电路中，为使灯泡L1与L2并联，应(B)A.闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S33．如图所示，电路中的小灯泡L1、L2是__串联__(选填“串联”或“并联”)，若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将__不发光__(选填“发光”或“不发光”)。4．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关__S1__；若同时闭合S1和S2，可以工作的用电器是__电铃__。5．如图所示的电路中，若要L1和L2串联，只须闭合开关__S3__；若要使L1和L2并联，只须闭合__S1、S2__；若同时闭合S1、S2和S3，此时电路__短路__。知识点二　电路的设计6．某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开。以下电路符合要求的是(A)7．图文店用于裁纸的裁切机原来只有一个相当于开关的按钮，一只手按住按钮裁切机就工作，而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙的改进，设计了两个按钮，只有两只手都按住按钮时，裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是(B)8．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。如图设计的电路图正确的是(B)9．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是(C)10.如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是(C)11．如今，快递服务业务在人们的生活中起着越来越重要的作用，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，且代表前后门的灯会分别被点亮。下列四种设计，最佳的是(C)12．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，完成电路的连接。答：13．小华在用妈妈的智能手机上网课时发现，妈妈的指纹能解锁手机屏幕，输入密码也能解锁手机屏幕。如果把手机屏幕看作灯泡L，如图所示，指纹解锁看作开关S1，密码解锁看作开关S2，请在虚线框内补充这两个开关的连接方式，完成电路图。答：
