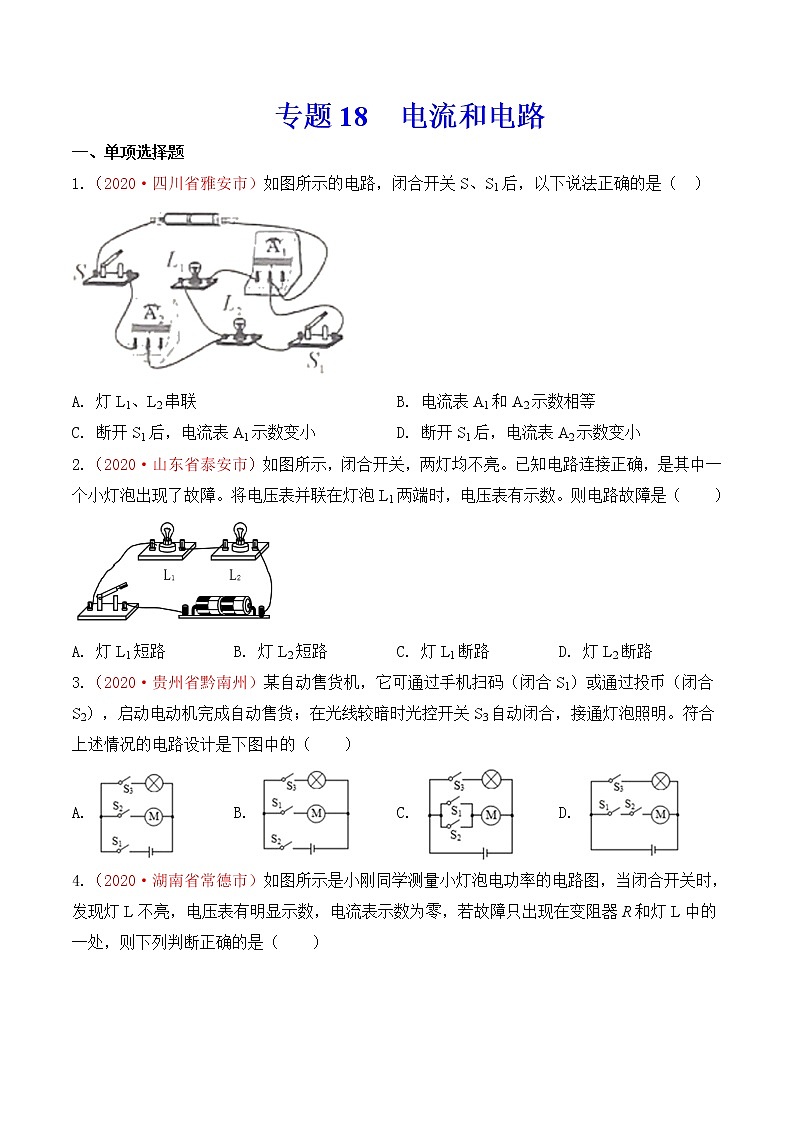

专题18  电流和电路一、单项选择题1.（2020·四川省雅安市）如图所示的电路，闭合开关S、S1后，以下说法正确的是（  ）A. 灯L1、L2串联 B. 电流表A1和A2示数相等C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小2.（2020·山东省泰安市）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）A. 灯L1短路 B. 灯L2短路 C. 灯L1断路 D. 灯L2断路3.（2020·贵州省黔南州）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（　　）A.  B.  C.  D. 4.（2020·湖南省常德市）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（　　）A. 变阻器R短路 B. 变阻器R断路 C. 灯L短路 D. 灯L断路二、填空题5.（2020·山东省泰安市）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。6.（2020·河南省）用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。三、实验题7.（2020·四川省成都市）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。(1)连接电路时，开关S应该处于__________状态；(2)她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_________；A.某个灯泡的灯丝断路B.干路上某根导线断路C.S1支路某根导线断路D.S2支路某根导线断路(3)她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_________。A.同时观察两个支路上的灯泡B.只观察S1所在支路上的灯泡C.只观察S2所在支路上的灯泡
