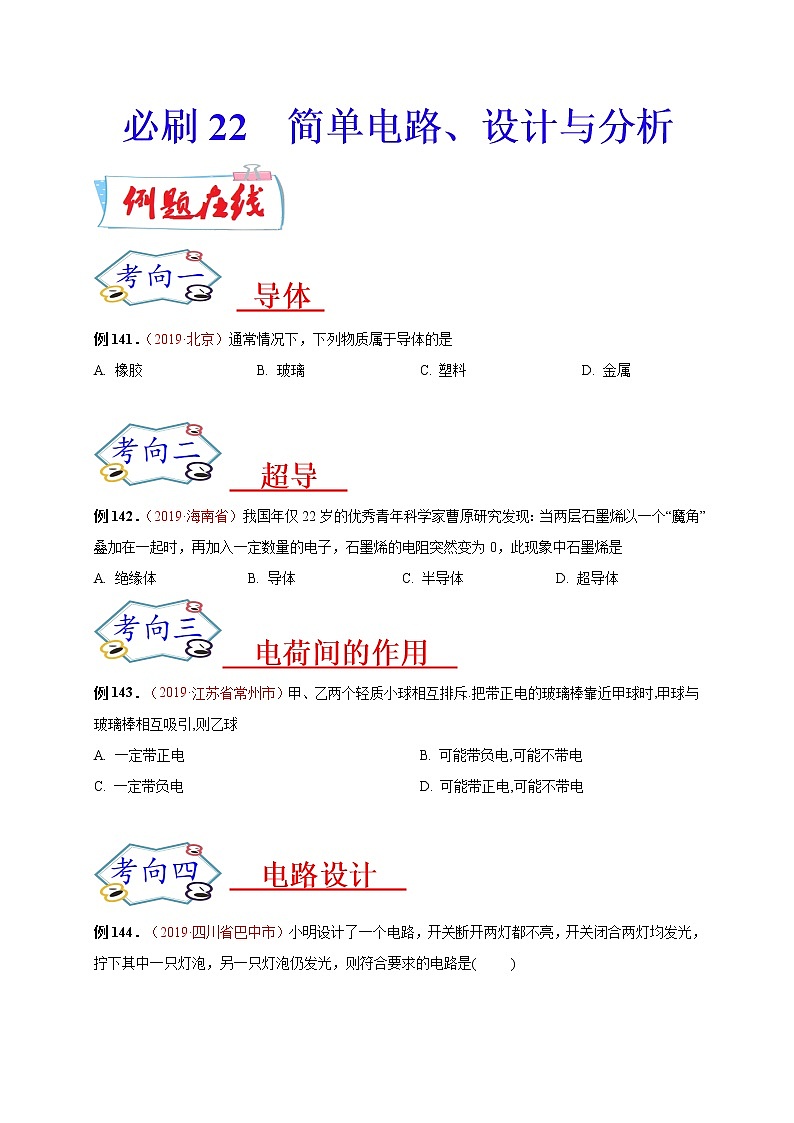

    初中物理中考复习 必刷22  简单电路、设计与分析(原卷版)第1页

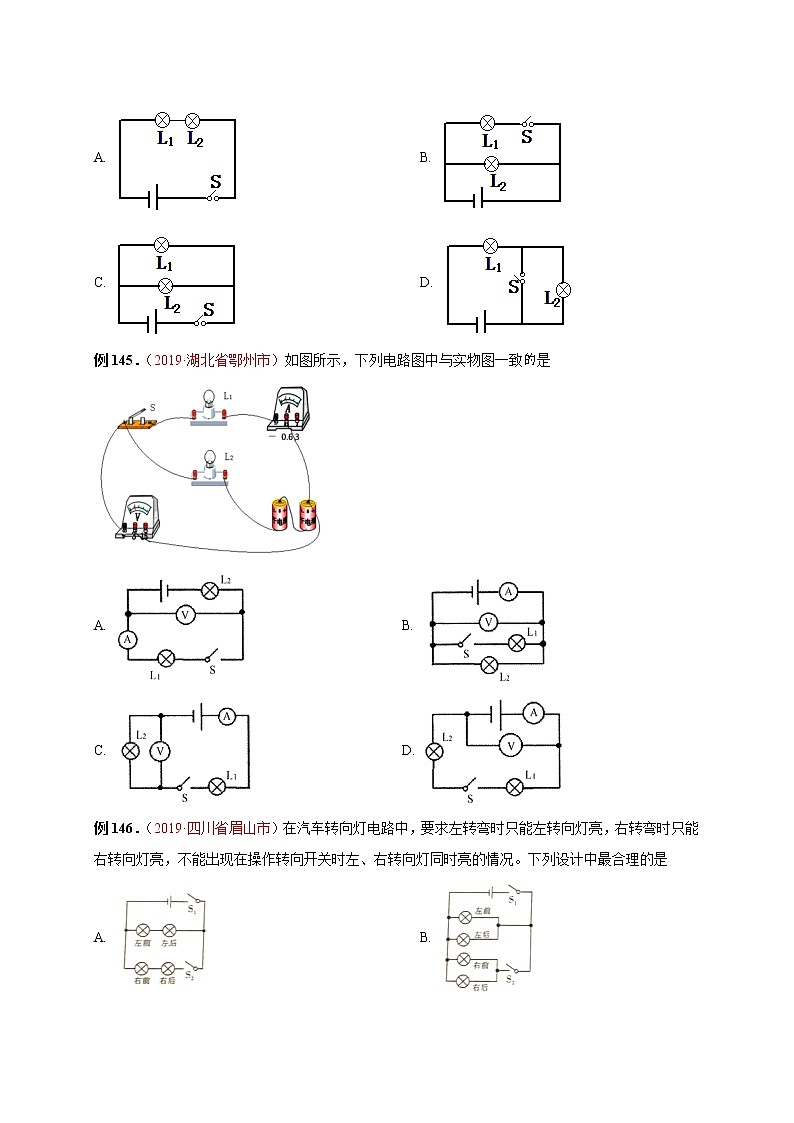

    初中物理中考复习 必刷22  简单电路、设计与分析(原卷版)第2页

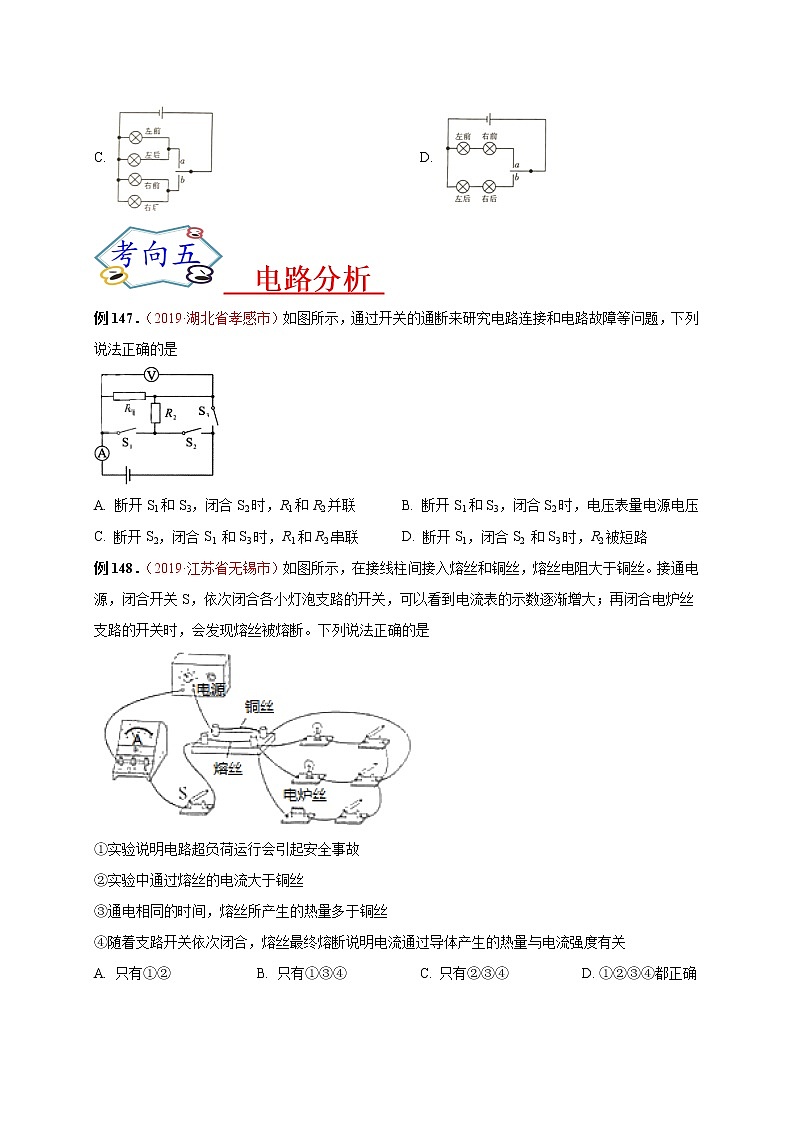

    初中物理中考复习 必刷22  简单电路、设计与分析(原卷版)第3页
    还剩8页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理中考复习 必刷22 简单电路、设计与分析(原卷版)

    展开

    这是一份初中物理中考复习 必刷22 简单电路、设计与分析(原卷版),共11页。试卷主要包含了制作了一个神奇的装置等内容,欢迎下载使用。
    必刷22  简单电路、设计与分析      导体 1412019·北京)通常情况下,下列物质属于导体的是A. 橡胶 B. 玻璃 C. 塑料 D. 金属    超导  1422019·海南省)我国年仅22岁的优秀青年科学家曹原研究发现:当两层石墨烯以一个魔角叠加在一起时,再加入一定数量的电子,石墨烯的电阻突然变为0,此现象中石墨烯是A. 绝缘体 B. 导体 C. 半导体 D. 超导体  电荷间的作用  1432019·江苏省常州市)甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时,甲球与玻璃棒相互吸引,则乙球A. 一定带正电 B. 可能带负电,可能不带电C. 一定带负电 D. 可能带正电,可能不带电    电路设计  1442019·四川省巴中市)小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另一只灯泡仍发光,则符合要求的电路是(      )A.   B.  C.   D. 1452019·湖北省鄂州市)如图所示,下列电路图中与实物图一致A.  B. C.  D. 1462019·四川省眉山市)在汽车转向灯电路中,要求左转弯时只能左转向灯亮,右转弯时只能右转向灯亮,不能出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是A.   B.  C.   D.   电路分析 1472019·湖北省孝感市)如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是A. 断开S1S3,闭合S2时,R1R2并联 B. 断开S1S3,闭合S2时,电压表量电源电压C. 断开S2,闭合S1 S3时,R1R2串联 D. 断开S1,闭合S2 S3时,R2被短路1482019·江苏省无锡市)如图所示,在接线柱间接入熔丝和铜丝,熔丝电阻大于铜丝。接通电源,闭合开关S,依次闭合各小灯泡支路的开关,可以看到电流表的示数逐渐增大;再闭合电炉丝支路的开关时,会发现熔丝被熔断。下列说法正确的是实验说明电路超负荷运行会引起安全事故 实验中通过熔丝的电流大于铜丝通电相同的时间,熔丝所产生的热量多于铜丝随着支路开关依次闭合,熔丝最终熔断说明电流通过导体产生的热量与电流强度有关A. 只有①② B. 只有①③④ C. 只有②③④ D. ①②③④都正确  二极管  1492019·山东省济宁市)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图各选项中,符合该装置内部结构的可能是A.  B. C.  D. 12019·湖北省怀化市)下列物质在一般情况下,都属于导体的是A. 石墨、塑料 B. 铜、大地 C. 橡胶、玻璃 D. 陶瓷、铜2(北京市朝阳区2019-2020学年九年级(上)期末考试物理试题)通常情况下,下列物体中属于导体的是A. 橡胶垫 B. 金属丝 C. 玻璃棒 D. 塑料绳3(甘肃省兰州市联片办学2019-2020学年九年级(上)期末考试物理试题)在通常情况下,均属于导体的是( )A. 人体、海水、干木柴 B. 橡胶、铁钉、陶瓷C. 硬币、石墨、铜块 D. 水银、塑料、盐酸42019·广西玉林市)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际,最适合用来制作A. 保险丝 B. 输电导线C. 电炉丝 D. 变阻器的电阻丝5(宁夏银川市第九中学2019-2020学年九年级(上)期末考试物理试题)如图所示的物品中,通常情况下属于导体的是(  )A. 木铲 B. 不锈钢锅C. 玻璃杯 D. 陶瓷盘6(北京市朝阳区2019-2020学年九年级(上)期末考试物理试题)下列关于电流、电压和电阻的说法中正确的是A. 只有正电荷的定向移动才能形成电流 B. 用电器中有电流,它的两端一定有电压C. 只要电路两端有电压,电路中就一定有电流 D. 导体的电阻越大,表明通过它的电流越小7(北京市朝阳区2019-2020学年九年级(上)期末考试物理试题)取两个相同的验电器AB,使A带负电,B不带电,可以看到A的金属箔张开,B的金属箔完全闭合。用带有绝缘柄的金属棒把AB连接起来(图示),则下列说法中正确的是A. 验电器的金属箔张开是由于同种电荷互相排斥B. 用金属棒连接后,B的金属箔会张开C. 用金属棒连接后,金属棒中所形成的电流方向由M指向ND. 用金属棒连接后,A中的电荷全部移动到B8(福建省福州市2019-2020学年九年级(上)期末质量抽测物理试题)如图所示,甲、乙两个轻质小球相互排斥,把带负电的橡胶棒靠近甲球时,甲球与橡胶棒相互吸引。则乙球(  A. 一定带正电 B. 可能带负电,可能不带电C. 一定带负电 D. 可能带正电,可能不带电9(湖南省张家界市慈利县2019-2020学年九年级(上)期末考试物理试题)有甲、乙两个用绝缘丝线悬挂的轻质小球,如图所示。让乙球靠近甲球,在以下几种情况中,不能使两球互相吸引的是A. 甲球带正电,乙球不带电 B. 甲球不带电,乙球带负电C. 甲球带正电,乙球带负电 D. 甲、乙两球都带负电102019·湖北省鄂州市)甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示,如果丙带正电荷,则甲A. 一定带正电荷 B. 一定带负电荷 C. 可能带负电荷 D. 可能带正电荷11(福建省厦门市2019-2020学年九年级(上)期末考试物理试题)将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图,如图中正确的是A.  B.  C.  D. 12(北京市朝阳区2019-2020学年九年级(上)期末考试物理试题)图所示的电路图中,开关都闭合后,两盏灯均发光且并联的是A.  B. C.  D. 132019·重庆市A卷)某同学设计了道路井盖移动报警电路。当井盖没有被移动,井盖开关S闭合,警示灯L不亮;当井盖被移动,井盖开关S断开,警示灯L发光,R0为保护电阻。图中符合设计要求的电路图是A.  B. C.  D. 142019·安徽省)公交车后门两个扶杆上通常各装有一个按钮,每一个按钮都是个开关。当乘客按下任何一个按钮时,驾驶台上的指示灯发光同时电铃响提醒司机有人要下车。下列电路图符合上述要求的是A.  B. C.  D. 152019·江苏省泰州市)某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是A.  B. C.  D. 162019·湖北省怀化市)下列电路图中电表的使用正确的是A.  B. C.  D. 17(河南省邓州市2019-2020学年九年级(上)期末考试物理试题)为杜绝操作工手指损伤事故的发生,某厂家设计制造的切纸机,必需将两只手同时分别按住左、右开关,切纸机才能正常工作.下列电路设计中符合要求的是A.  B.  C.  D. 18(宁夏银川市第九中学2019-2020学年九年级(上)期末考试物理试题)某品牌滚筒洗衣机的电路图如图所示,筒门处有开关S1,筒门关闭时S1闭合,筒门打开时S1断开筒门开关S1和控制开关S2必须同时闭合时,洗衣机才能工作下列符合要求的电路模型是     A.  B.  C.  D. 192019·重庆市B卷)关于图所示电路的判断,正确的是A. 只闭合开关S1时,灯泡L1L3并联。 B. 只闭合开关S2,时,灯泡L2L3并联。C. 只闭合开关S2S3时,灯泡L2L3串联。 D. 闭合所有开关时灯泡L1L2并联,L3短路.20(内蒙古赤峰市松山区2019-2020学年九年级(上)期末质量检测物理试题)如图所示,闭合开关S,发现灯泡L1亮,L2不亮.调节变阻器滑片PL1变亮,L2始终不亮,出现这一现象的原因可能是A. 灯泡L2短路 B. 灯泡L2断路 C. 滑动变阻器断路 D. 滑动变阻器短路21(宁夏银川市第九中学2019-2020学年九年级(上)期末考试物理试题)如图所示电路,闭合开关后,可能发生的现象是(  A. 电流表和电压表都烧坏 B. 电流表烧坏,电压表正常C. 电压表烧坏,电流表正常 D. 先烧坏电流表,再烧坏电压表22(福建省福州市2019-2020学年九年级(上)期末质量抽测物理试题)智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁,每种方式相当于一个开关,用灯L发光模拟手机解锁成功,图中的模拟电路符合要求的是(  A.  B. C.  D. 23(福建省厦门市2019-2020学年九年级(上)期末考试物理试题)某项目学习小组设计了一个智能灯控系统,电路的通断可以通过手动开关S1,也可以通过手机远程控制开关S2实现。光线较暗时,光控开关S3,自动闭合,接通灯泡。如图电路图中符合要求的是A.  B. C.  D. 24(广东省广州市花都区2019-2020学年九年级(上)期末考试物理试题)图展示了其他条件都相同时,不同材料在导电性能上的排序,从上至下,材料的导电性能依次减弱。另外,科学家发现,铝在-271.76以下,电阻可以变为零,这就是超导现象。超导材料可以大大降低电能损耗。下列说法中错误的是(   A. 从图可得银的导电性能比铁好B. 从图可得盐水的导电性比酸溶液差C. 同种材料的导电性是不会改变的D. 超导材料可运用在输送电能25(广东省广州市花都区2019-2020学年九年级(上)期末考试物理试题)如图所示,当开关S闭合后,下列说法中正确的是(   A. L1和灯L2串联,电压表测的是L2两端的电压B. L1和灯L2被短路,电流表A1A2示数相同C. L1和灯L2并联,电流表A1测的是灯L1的电流D. L1和灯L2并联,电流表A2测的是灯L2的电流26(海南省海口市丰南中学2019-2020学年九年级(上)期末测试物理试题)如图所示,两个相同的验电器ABA带正电,B不带电,用带有绝缘柄的金属棒把AB连接起来,下列说法不正确的是(  )A.金属箔张角变小,说明它得到电子B.金属箔张角变大,说明两金属箔带上同种电荷C. 自由电子从BA定向移动,形成瞬间电流D. 正电荷从AB定向移动,形成瞬间电流27(内蒙古呼伦贝尔市莫旗2019—2020学年九年级(上)期末考试物理试题)下列物质在一般情况下,都属于导体的是A. 石墨、塑料 B. 铜、大地 C. 橡胶、玻璃 D. 陶瓷、铜
