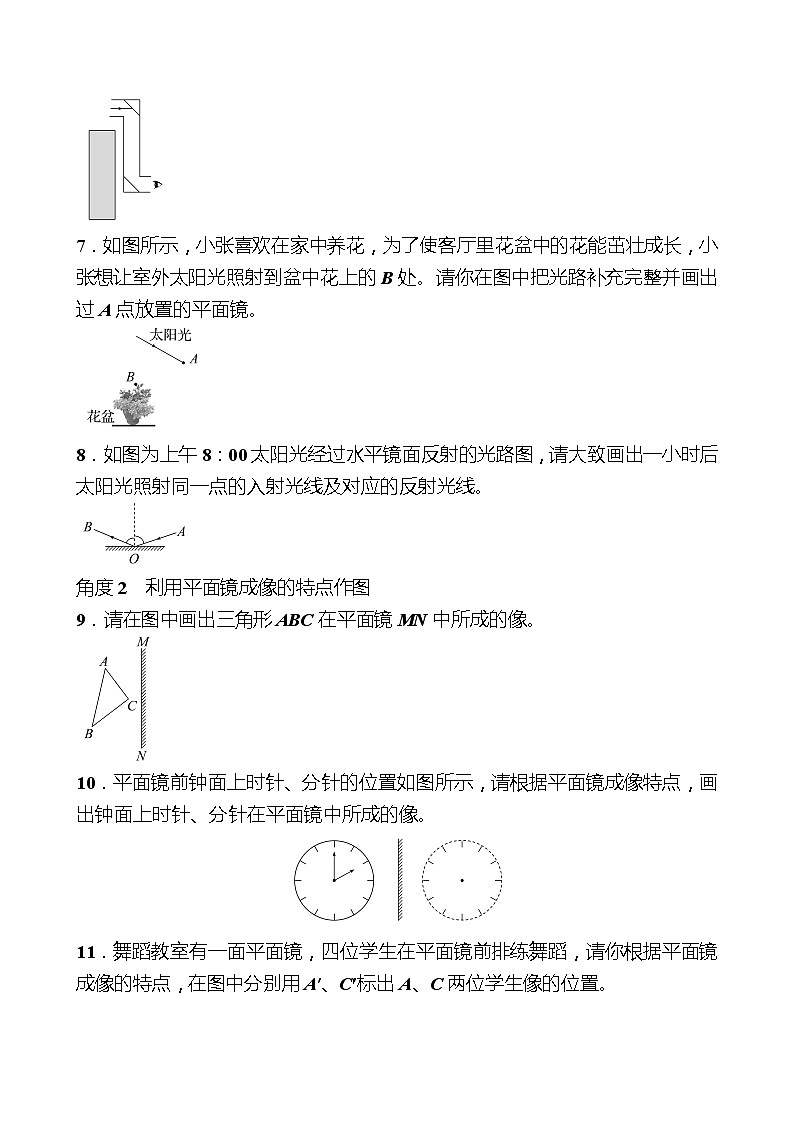

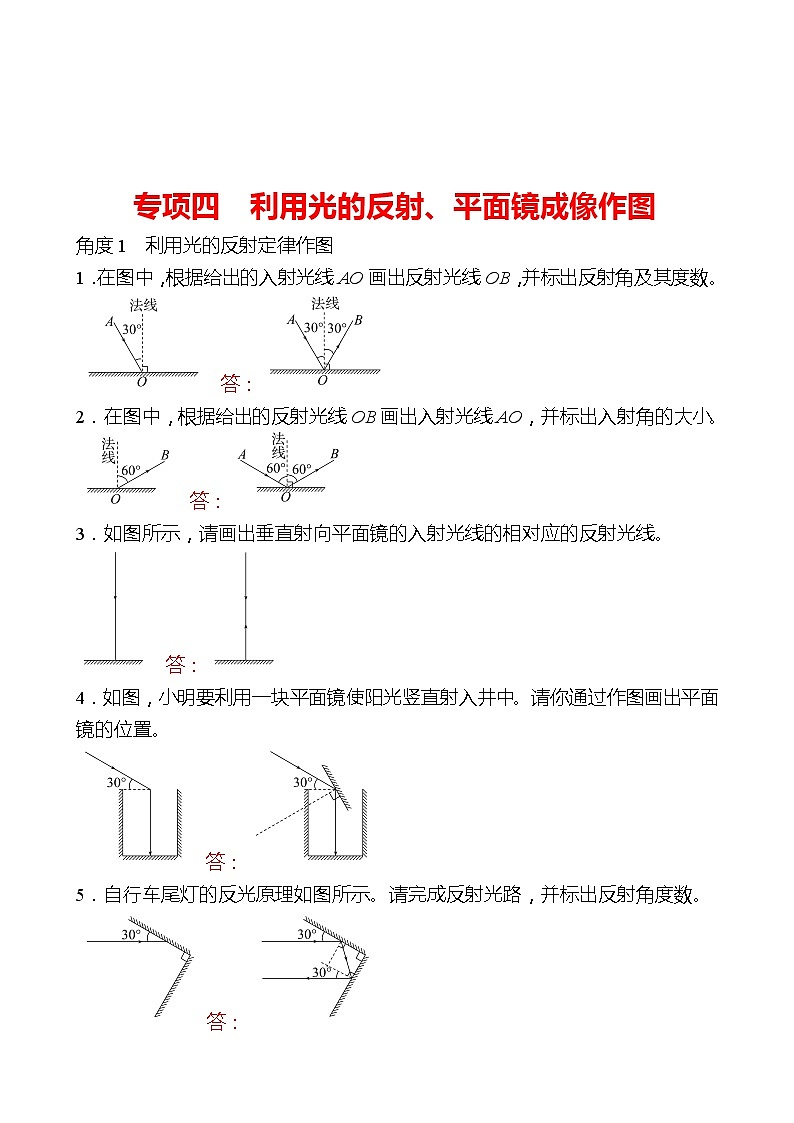

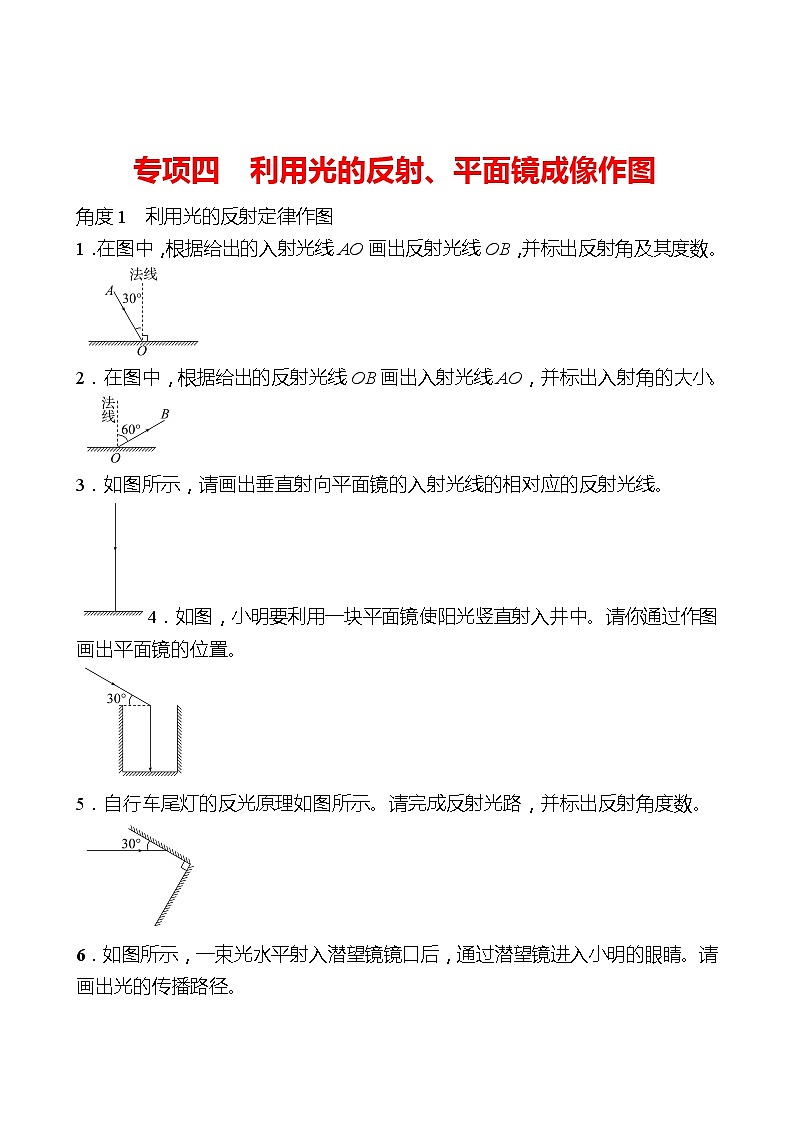

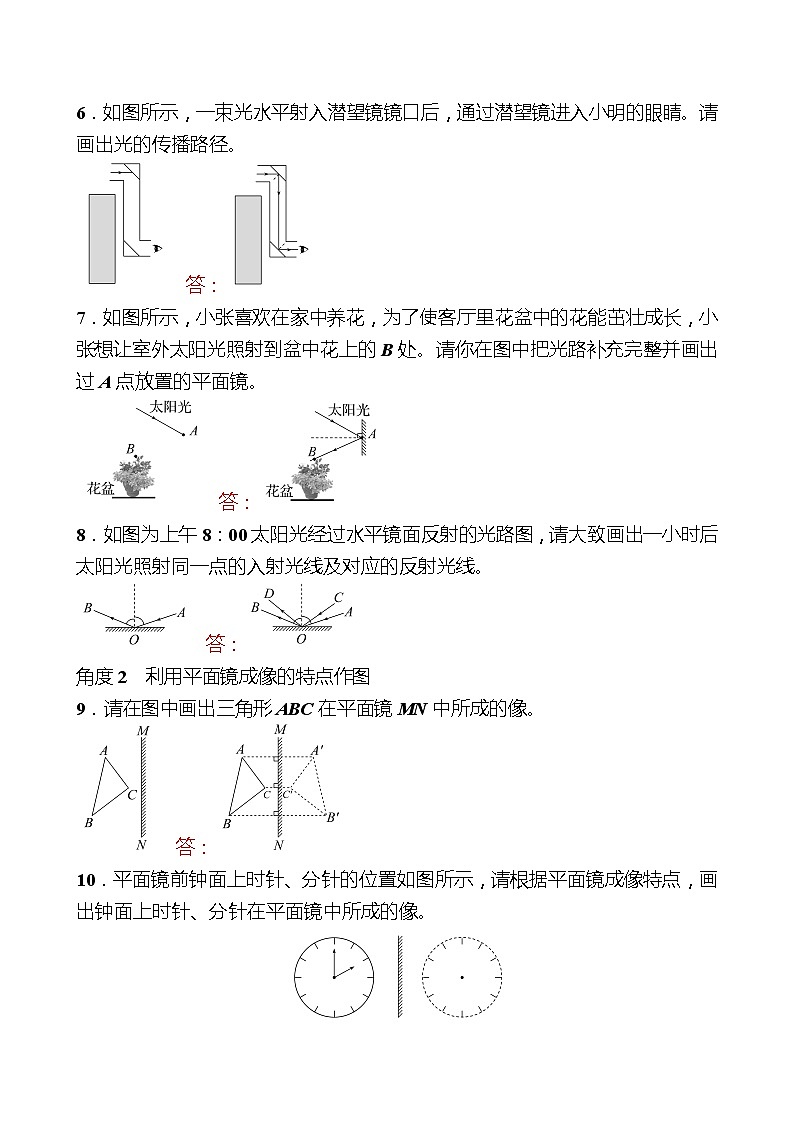

  专项四　利用光的反射、平面镜成像作图角度1　利用光的反射定律作图1．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。　答：2．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。　答：3．如图所示，请画出垂直射向平面镜的入射光线的相对应的反射光线。　答：4．如图，小明要利用一块平面镜使阳光竖直射入井中。请你通过作图画出平面镜的位置。　答：5．自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。 答：6．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。　答：7．如图所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处。请你在图中把光路补充完整并画出过A点放置的平面镜。　答：8．如图为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。　答：角度2　利用平面镜成像的特点作图9．请在图中画出三角形ABC在平面镜MN中所成的像。　答：10．平面镜前钟面上时针、分针的位置如图所示，请根据平面镜成像特点，画出钟面上时针、分针在平面镜中所成的像。答：11．舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′、C′标出A、C两位学生像的位置。答：12．图中的A′B′是物体AB经过平面镜M后所成的像，请在图中画出该物体。　答：13．如图所示，A′O′是AO在平面镜中的像，请画出平面镜的位置。　答：14．如图中，请利用平面镜成像特点画出烛焰S点的像S′，并画出眼睛A点看到像S′的光路图。　答：15．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。 答：16．如图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。答：17．如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。　答：18．图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。　答：19．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。 答：
