河南省南阳市内乡县2020-2021学年九年级上学期期中物理试题

2020-2021学年河南省南阳市内乡县九年级（上）期中物理试卷

一、填空题（每空1分，共14分）

1．（2分）秋天来了，天气逐渐变凉，第二天早晨起床，小明发现卧室玻璃窗上出现一层水雾。这层水雾是在 　   　（选填“室内”或“室外”）一侧。原因是：　   　。

2．（2分）我市在科学规划和建设城市时，大量增加水面面积，是利用水的　   　大的特性，且水在蒸发时　   　（选填“吸热”或“放热”），可以调节气温，营造“宜居重庆”的舒适环境。

3．（3分）如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图，C图是　   　冲程，与它原理相同的是　   　图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是　   　图（后两空选填字母）

4．（3分）如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关　   　；若要使灯泡L1和L2组成并联电路应该闭合开关　   　，如果闭合开关　   　就会导致整个电路短路。

5．（2分）如图是理发用电吹风的电路图，电热丝产生热，电风扇中的电动机带动叶片旋转用来吹风，在这一电路中，转柄开关位于　   　位置时吹冷风；位于　   　位置时吹热风。

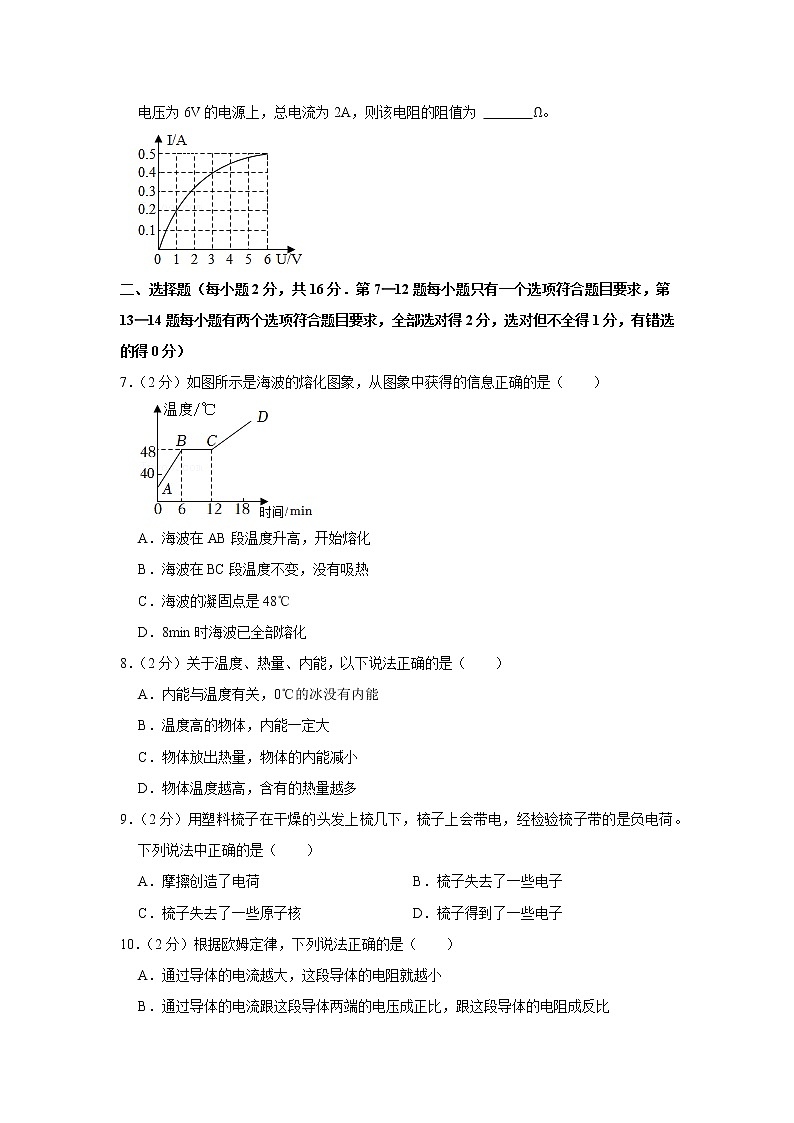

6．（2分）如图为某种灯泡的电流I与电压U的关系图像。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为 　   　A；若把一只这种灯泡与一块电阻并联接在电压为6V的电源上，总电流为2A，则该电阻的阻值为 　   　Ω。

二、选择题（每小题2分，共16分．第7—12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）

7．（2分）如图所示是海波的熔化图象，从图象中获得的信息正确的是（　　）

A．海波在AB段温度升高，开始熔化

B．海波在BC段温度不变，没有吸热

C．海波的凝固点是48℃

D．8min时海波已全部熔化

8．（2分）关于温度、热量、内能，以下说法正确的是（　　）

A．内能与温度有关，0℃的冰没有内能

B．温度高的物体，内能一定大

C．物体放出热量，物体的内能减小

D．物体温度越高，含有的热量越多

9．（2分）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是（　　）

A．摩擦创造了电荷 B．梳子失去了一些电子

C．梳子失去了一些原子核 D．梳子得到了一些电子

10．（2分）根据欧姆定律，下列说法正确的是（　　）

A．通过导体的电流越大，这段导体的电阻就越小

B．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比

C．导体两端的电压越大，这段导体的电阻就越大

D．导体两端的电压为零时，电阻值也为零

11．（2分）在相同温度下，关于导体的电阻，下列说法正确的是（　　）

A．铜线的电阻一定比铝线的小

B．长度相同粗细也相同的铜线和铝线电阻相等

C．长度相同的两根铜线，粗的那根电阻较大

D．粗细相同的两根铜线，长的那根电阻较大

12．（2分）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）

A．保持变阻器滑片不动

B．将变阻器滑片适当向左移动

C．将变阻器滑片适当向右移动

D．适当增加电池的节数

（多选）13．（2分）质量和初温度都相同的水和铜块，分别放出相同的热量后将铜块投入水中（c水＞c铜，不计热损失），则（　　）

A．水的温度升高，铜块的温度降低，且水升高的温度等于铜块降低的温度

B．水的温度降低，铜块的温度升高，且水降低的温度不等于铜块升高的温度

C．水的内能增加，铜块的内能减少，且水增加的内能不等于铜块减少的内能

D．水的内能减少，铜块的内能增加，且水减少的内能和铜块增加的内能相同

（多选）14．（2分）如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（　　）

A．气敏电阻R2的阻值越小，电压表的示数越大

B．气敏电阻R2的阻值越小，电压表的示数越小

C．通过电阻R2的电流越小，电压表的示数越大

D．通过电阻R1的电流越大，电阻R2两端电压越小

三、作图题（每小题2分，共4分）

15．（2分）根据如图所示的实物图，在方框内画出对应的电路图。

16．（2分）居民楼的楼道里，夜间楼道灯L一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”S1，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”S2，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的的各元件符号连接成既能合理照明又能节约用电的电路。

四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）

17．（4分）小明同学在做“观察水的沸腾”实验中：

（1）他的操作如图1所示，其中错误之处是　   　。

（2）纠正错误后，水沸腾时温度计示数如图2所示，为　   　℃，说明此时气压小于1个标准大气压。

（3）分析图3所示图象，可知水在沸腾过程中温度的特点是　   　。

18．（6分）小明选用了两个相同规格的小灯泡做“探究并联电路中电流的规律”的实验。

（1）图甲是他设计的电路图，图乙是他测量电流时连接的实验电路，此时电流表测量的是 　   　（选填“A”、“B”或“C”）处的电流。

（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是 　   　（选填“A”“B”或“C”）处的电流。

表（一）

（3）测出A、B、C三处的电流如表（一）所示，由此小明得出初步结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小明探究过程的不妥之处：　   　。

表（二）

（4）经过老师提醒后，小明调整了器材，重新做了该实验，得到的数据如表二，比较两表数据最终得出的结论是：　   　。

（5）老师最后又指出，为了得出更普遍的规律，应当进行多次实验，操作的方法是：　   　。（任一条即可）

19．（8分）在“探究电流与电压关系”的实验中，提供的器材有：电源（电压3V）、电流表、电压表、滑动变阻器、定值电阻、开关及导线若干。

（1）请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大。（连线时导线不允许交叉）

（2）连接电路时开关应 　   　，滑动变阻器滑片P应移动至 　   　端。（选填“A”或“B”）

（3）正确连接好电路后，闭合开关发现电压表示数为2.8V，电流表无示数，移动变阻器的滑片P，两表示数均无变化，则故障原因是 　   　。

（4）小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为 　   　A，若要增大电阻两端的电压，应将滑片P向 　   　（选填“A”或“B”）端移动。

（5）实验中测得多组数据，绘制出电阻R的I﹣U图象如图丙所示，由图象可得电流与电压的关系是 　   　；本实验所用电阻的阻值为 　   　Ω。

五、综合应用题（第20题9分，第21题9分，共18分）

20．（9分）某同学家新安装了一台容积为600L的太阳能热水器，加满水后，经过5h阳光的照射，水温有原来的20℃升高到50℃。[c水＝4.2×103J/（kg•℃）；q焦炭＝3.0×107J/kg；ρ水＝1.0×103kg/m3]

（1）太阳能热水器中水的内能增加是通过 　   　方式。

（2）在这5h内水吸收的热量是多少？

（3）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少千克焦炭？

21．（9分）如图是常见的可调亮度的台灯和电路原理图，通过旋钮式滑动变阻器R来调节台灯的亮度，已知电源电压为220V，灯L的阻值为2200Ω，滑动变阻器R的最大阻值为3300Ω。

求：（1）当灯最亮时，通过灯L的电流；

（2）当通过灯L的电流为0.08A时，滑动变阻器接入电路中的电阻；

（3）当滑片位于最右端时，滑动变阻器R两端的电压。

2020-2021学年河南省南阳市内乡县九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（每空1分，共14分）

1．【解答】解：

秋天室内气温高于外界气温。则室内的水蒸气遇到冷的玻璃会液化成为小水珠附着在窗玻璃上。所以水雾在室内一侧。

故答案为：室内；秋天室内气温高于外界气温。则室内的水蒸气遇到冷的玻璃会液化成为小水珠附着在窗玻璃上。所以水雾在室内一侧。

2．【解答】解：大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收更多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的温差。

水蒸发吸热，可以使夏季凉爽一些。

故答案为：比热容；吸热。

3．【解答】解：

（1）A图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；

B图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；

C图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；

D图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；

（2）E图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；

F图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；

汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是F实验。

故答案为：做功；F；B。

4．【解答】解：

要使灯泡L1和L2组成串联电路，电流应依次经过两灯泡，则应该闭合开关S2；

要使灯泡L1和L2组成并联电路，即电流有两条路径，所以应同时闭合S1和S3，断开S2；

若同时闭合S1和S2时，电流会不经用电器直接从电源正极流向负极，导致电源短路，有可能会烧坏电源。

故答案为：S2；S1、S3；S1、S2。

5．【解答】解：（1）由图看出，2～3的位置时，连接电动机的电路是通路，电动机工作，连接电热丝的电路是断路，电吹风就吹冷风；

（2）3～4位置时，电动机和电热丝的电路都处于通路，电热丝发热，电动机吹风，这时电吹风就吹热风。

故答案是：2～3；3～4。

6．【解答】解：（1）若有6只这种灯泡串联接在电压为6V的电源上时，

因灯泡的电阻相等且通过的电流相等，

所以，由I＝的变形式U＝IR可知，每只灯泡两端的电压相等，

因串联电路中总电压等于各分电压之和，

所以，每只灯泡两端的电压U′＝U＝×6V＝1V，

由图象可知，通过灯泡的电流为0.2A；

（2）若把一只这种灯泡与一电阻并联接在电压为6V的电源上时，

因并联电路中各支路两端的电压相等，

所以，由图象可知，通过灯泡的电流IL＝0.5A，

因并联电路中干路电流等于各支路电流之和，

所以，通过电阻的电流：

IR＝I﹣IL＝2A﹣0.5A＝1.5A，

则由I＝得该电阻的阻值：

R＝＝＝4Ω。

故答案为：0.2；4。

二、选择题（每小题2分，共16分．第7—12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）

7．【解答】解：A、由图象可知，AB段物质处于固态，还没有熔化，故A错误；

B、图象中的BC段表示物质吸收热量，温度不变的熔化过程，故B错误；

C、同一物质的熔点和凝固点相同，所以海波的凝固点和熔点都是48℃，故C正确；

D、图中的BC段对应6～12min，则8min时物质还在熔化过程中，第12min物质全部熔化，故D错误。

故选：C。

8．【解答】解：A、一切物体都具有内能，内能的大小跟质量、温度、状态有关，所以0℃的物体具有内能，故A错误；

B、内能大小取决于温度、体积和物质的量，故温度高的物体，其内能不一定大，故B错误；

C、同一物体放出热量，内能一定减小，故C正确；

D、热量是一个过程量，不能说物体含有多少热量，故D错误。

故选：C。

9．【解答】解：塑料梳子与干燥的头发摩擦，梳子得到一些电子，梳子中的负电荷多于正电荷，从而梳子带负电。

故选：D。

10．【解答】解：

（1）电阻是导体本身的一种属性，与导体两端的电压和通过的电流无关，故ACD错误；

（2）根据欧姆定律的内容：通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故B正确。

故选：B。

11．【解答】解：

A、导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误。

B、长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；

C、在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；

D、在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确。

故选：D。

12．【解答】解：

ABC．滑片不动时，当A、B两点间的电阻由5Ω更换为10Ω后，电路中的总电阻变大，

由I＝可知，电路中的电流变小，变阻器两端电压变小，

因串联电路中总电压等于各分电压之和，

所以，定值电阻两端的电压变大，

因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，

所以，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器滑片适当向右移动，故AB错误，C正确；

D．滑片不动时，适当的加电池的节数，会使电阻两端的电压更大，故D错误。

故选：C。

13．【解答】解：质量和初温都相同的水和铜块，当它们放出相同的热量后，由Q＝cmΔt可知，比热容越大，降低的温度越小；由于水的比热容大，所以水降低的温度小，由于初温相同，所以水的末温高；

根据热传递的条件可知，再将铜块投入水中，热量由高温的水传给低温的铜块，故铜块内能增大，水的内能减小，因不计热损失，则水减小的内能和铜块减增加的内能相同，故BD正确，AC错误。

故选：BD。

14．【解答】解：由电路图可知，R1与R2串联在电路中，电压表测R1两端电压；

因气敏电阻R2的阻值随酒精气体浓度增大而减小，所以，驾驶员呼出的酒精气体浓度越大时，R2的阻值越小，电路中的总电阻越小；由I＝可知，电路中的电流越大，根据U＝IR可知，R1两端的电压越大，即电压表的示数越大；

因串联电路中总电压等于各分电压之和，R1两端的电压越大，则电阻R2两端电压越小；故AD正确，BC错误。

故选：AD。

三、作图题（每小题2分，共4分）

15．【解答】解：由实物图知，两灯并联，干路以及两灯支路上各有一个开关，电路图如图所示：

。

16．【解答】解：由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联。如图所示：

四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）

17．【解答】解：（1）细心读图可看出，温度计的液泡接触了烧杯的底部，这是不允许的；

（2）温度计的分度值是1℃，温度计的示数是98℃；

（3）水在沸腾过程中温度的特点是吸热但温度不变。

故答案为：

（1）温度计接触烧杯底部；（2）98；（3）吸热但温度不变。

18．【解答】解：（1）由图乙可知，经过L1、L2的两支路电流均经过电流表后再回到电源的负极，对照甲图可知，电流表测的是干路C点电流；

（2）原图中，电流表测量干路电流，将连接电流表正接线柱与灯L1左接线柱间的连线去掉，将电流表的负接线柱与灯L1的左接线柱之间连线，如图所示，改接后，电流表测通过L2的电流，即B的电流；

；

（3）由表中实验数据可知，只测出了一组实验数据，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。

（4）结合B、C两点的电流值知：0.30A+0.24A＝0.54A，则可以得出初步结论：IC＝IA+IB；

（5）为避免实验的偶然性，使得出的结论具有普遍性，应换用不同规格的灯泡进行多次实验。

故答案为：（1）C；（2）见解答；B；（3）只测出了一组实验数据，实验结论不具有普遍性；使用了相同规格的灯泡进行实验；（4）IC＝IA+IB；（5）换用不同规格的灯泡进行多次实验。

19．【解答】解：（1）要使滑片P向B端滑动时，滑动变阻器接入电路的电阻变大，应该接滑动变阻器C处的接线柱，电路连接图如下：

（2）连接电路时，开关应该断开，滑动变阻器的滑片应位于阻值最大处，即图中的B端；

（3）此实验的电路属于串联电路，闭合开关电流表无示数，移动变阻器的滑片P，两表示数均无变化，说明电路中存在断路，由因为电压表示数为2.8V，接近电源电压3V，则是与电压表并联的电阻R发生了断路；

（4）由图乙知，电流表的量程为：0～0.6A，分度值为：0.02A，则电流表的示数为：0.12A，即通过电阻R电流为0.12A。由欧姆定律知，要想增大电阻R两端的电压，可以增大流过电阻R的电流，当移动变阻器的滑片P向A端滑动时，移动变阻器接入电路中的电阻在减小，电路中的总电阻在减小，电路中的电流就会增大；

（5）由图丙得，流过电阻R的电流和其两端的电压满足的正比例函数关系，所以电阻一定时，流过电阻的电流与其两端的电压成正比。丙图中，当电阻R两端的电压为2V时，流过的电流为0.4A，由欧姆定律得，电阻R的阻值为：R＝＝＝5Ω。

故答案为：（1）见解析；（2）断开；B；（3）电阻R断路；（4）0.12；A；（5）电阻一定时，流过导体的电流与其两端的电压成正比；5。

五、综合应用题（第20题9分，第21题9分，共18分）

20．【解答】解：（1）太阳热水器内的水吸收热量，温度升高，通过热传递增加水的内能；

（2）水的体积V＝600L＝0.6m3，

由ρ＝可知，水的质量m水＝ρ水V＝1.0×103kg/m3×0.6m3＝600kg；

太阳能热水器中水吸收的热量：

Q吸＝c水mΔt＝4.2×103J/（kg•℃）×600kg×（50℃﹣20℃）＝7.56×107J；

（3）由η＝可知，焦炭燃烧放出的热量为：Q放＝＝＝3.78×108J；

又根据Q放＝mq可知，需要焦炭的质量为：m焦炭＝＝＝12.6kg；

答：（1）热传递；

（2）太阳能热水器中的水吸收了7.56×107J的热量；

（3）若这些热量由燃烧焦炭来提供。则需要至少燃烧12.6kg焦炭。

21．【解答】解：

（1）滑动变阻器接入电路中的电阻为0时，灯最亮，则通过灯L的电流为：

IL＝＝＝0.1A；

（2）当通过灯L的电流为0.08A时，根据I＝可得此时电路中的总电阻为：

R＝＝＝2750Ω，

因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路的电阻为：

R′＝R﹣RL＝2750Ω﹣2200Ω＝550Ω；

（3）当滑片位于最右端时，滑动变阻器的电阻全部接入电路，

因串联电路中总电阻等于各分电阻之和，

所以，电路中的电流：

I′＝＝＝＝0.04A，

根据I＝可得滑动变阻器R两端的电压：

U滑＝I′R滑＝0.04A×3300Ω＝132V。

答：（1）当灯最亮时，通过灯L的电流为0.1A；

（2）当通过灯L的电流为0.08A时，滑动变阻器接入电路中的电阻为550Ω；

（3）当滑片位于最右端时，滑动变阻器R两端的电压为132V。
