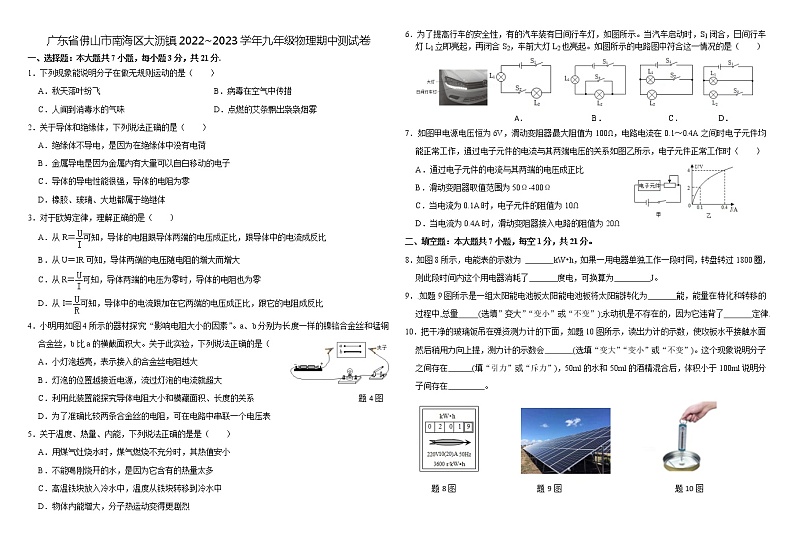

广东省佛山市南海区大沥镇2022~2023学年九年级物理期中测试卷一、选择题：本大题共7小题，每小题3分，共21分.1．下列现象能说明分子在做无规则运动的是（　　）A．秋天落叶纷飞                           B．病毒在空气中传措 C．人闻到消毒水的气味                      D．点燃的艾条飘出袅袅烟雾2．关于导体和绝缘体，下列说法正确的是（　　）A．绝缘体不导电，是因为在绝缘体中没有电荷  B．金属导电是因为金属内有大量可以自白移动的电子C．导体的导电性能很强，导体的电阻为零D．橡胶、玻璃、大地都属于绝继体3．对于欧姆定律，理解正确的是（　　）A．从R＝可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 B．从U＝IR可知，导体两端的电压随电阻的增大而增大 C．从R＝可知，导体两端的电压为零时，导体的电阻也为零 D．从I＝可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比4．小明用如图4所示的器材探究“影响电阻大小的因素”。a、b分别为长度一样的镍铬合金丝和锰铜合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）A．小灯泡越亮，表示接入的合金丝电阻越大 B．灯泡的位置越接近电源，流过灯泡的电流就超大C．利用此装置能探究导体电阻大小和模藏面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表5．关于温度、热量、内能，下列说法正确的是是（　　）A．用煤气灶烧水时，煤气燃烧不充分时，其热值安小B．不能喝刚烧开的水，是因为它含有的热量太多C．高温铁块放入冷水中，温度从铁块转移到冷水中D．物体内能增大，分子热运动变得更剧烈 6．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（　　）        A．                 B．              C．         D．7．如图甲电源电压恒为6V，滑动变阻器最大阻值为100Ω，电路电流在0.1～0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）A．通过电子元件的电流与其两端的电压成正比 B．滑动变阻器取值范围为50Ω-400ΩC．当电流为0.1A时，电子元件的阻值为10Ω D．当电流为0.4A时，滑动变阻器接入电路的阻值为20Ω二、填空题：本大题共7小题，每空1分，共21分。8．如图8所示，电能表的示数为 　   　kW•h，如果一用电器单独工作一段时同，转盘转过1800圈，则此段时间内这个用电器消耗了　   　度电，可换算为　     　J。9．.如题9图所示是一组太阳能电池板太阳能电池板将太阳能转化为　     能，能量在特化和转移的过程中,总量　   (选填”变大”“变小”或“不变”);永动机是不存在的，因为它违背了　     定律.10．把干净的玻璃饭吊在弹资测力计的下面，如题10图所示，读出力计的示数，使攻板水平接触水面然后稍用力向上提，测力计的示数会　   　(选填“变大”“变小”或“不变”)。这个现象说明分子之间存在　    (填“引力”或“斥力”)，50ml的水和50ml的酒精混合后，体积小于100ml说明分子间存在　     　。                  题8图                    题9图                            题10图  11．原子由带正电的　   　与带负电的孩外电子构成，与丝燃深过的玻璃棒接不带电的验电器A后,验电器箔片张开，原因是　           ，这是验电器的工作原理；再用带绝缘手柄的铜棒将带电验电器A与不带电的验电器B相连，如题11图所示，瞬时电流的方向由到         （B”或“B到A”)12．如图12所示，如果闭合开关S2，断开开关S1，S3，则灯　   　，（均选填“L1”或“L2”）；如果要使L1，L2灯并联，满要闭合开关        ，为了保护电路安全，实验中不能同时闭合开关           会使电源短路13．如图所示是两电阻R1、R2的U﹣I图线，由图可知两电阻的大小关系是R1　   　R2，如果R1、R2串联在电源电压为3V的电路中，通过R1的电流为I1，通过R2的电流为I2，则两电流的大小关系是I1　   　I2。                      题11图                      题12图                       题13图14．甲、乙两个灯泡上分别标有“10V 20Ω”和“4V 16Ω”的字样，则甲灯正常发光时的电流是 　   　A；若把它们串联在电路中，能正常发光的是　   (选填“甲灯”或“乙灯”);将它们串联在电路中，若只有一个灯泡正常发光，则加在它们两端的最大电压为 　   　V。三、作图题，本大题共7分5. (1)如题15(1)图所示，请在圈内填入合适电表，闭合开关S，使L1、L2组成并联电路.(2)如题15(2)图甲所示，这是电位器示意图，转动旋可改变将片P在碳膜的位置，从而改变接入电阻的大小，请将该电位器连入如图乙所示的电路，要求边时针旋转滑片P时灯泡变暗。                （3）根据题15(3)图实物电路，在方框内画出对应的电路图四、实验探究题:本大题3小，共20分16．(1)电压表与被测对象        (选填“串联”或“并联”)连，电压表示数如题16 图甲所示，这个电压表所选量程的分度值为        V，示数        V.(2)合开关前，电流表如图乙所示，下一个正确操作是                       ，改正后，电流表的示数如图丙所示，读为        A(3)如题16图丁所示，电阻箱的示数为        Ω 17．小南在做“探究物质吸热升温的能力”的实验，装置如图17所示：（1）为了完成实验，除了图中所示仪器外，还需要的测量仪器有太平和 　   　；实验中，沙子和水吸热的多少是通过 　         （选填“温度计示数”或“加热时间”）来反映的。（2）在实验过程中，需要用玻璃棒对加热物体不断挖择，原因是　        　            。（3）实验数据记录如表，分析实验数据可知：质量相同的沙子和水，升高相同的温度时，水吸收的热量 　   　（选填“大于”、“等于”或“小于”）沙子吸收的热量。相同时间，质相同的沙子和水， 　   　(这填“沙子”或“水”)升亮的温度楚高从而得出结论:的 　   　比热容更大。物质质量/g升高10℃的时间/s升高20℃的时间/s升高30℃的时间/s沙子306489124水3096163220  17．在探究“电流与电阻的关系”实验中。         甲                                 乙定值电阻为5Ω,按照图甲将电路正确连接后，闭台开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V.(1)换上100的电阻后，闭台开关，电压表示数将      (选填“变大”或“变小”或“不变”)，此时应将滑片P向      (选填“A”或“B”》端移动，使电阻两端电压为      V.(2)完成实验后可得出结论                                              ，(3)小明同学将电阻换成小灯泡，想测量小灯泡的电照值，①闭合开关前，应将滑动变阻器的滑片移到最     (选填“左”或“右”)。②电路连接好后，当小明用合开关发现:小灯泡不亮，电流表的示数几平为0，电压表的示数接近电源电压，造成这种现象的原因是                             。③排除故障后，小明移动滑动变阻器的滑片，分别副出电压表和电流表示数如下表：实验次数电压（V）电流（A）灯丝电阻（Ω）10.80.126.721.50.27.532.50.38.3分析数据发现，当屯压和电流变大时，打丝的电阻成起大.造成灯丝电阻变大的原因是                            。(4)    该小组的同学们利用电源、开关、最大阻值为的滑动变阻器、电流表、导线按如图乙所示电路测定待测电阻Rx的阻值，他们进行如下操作:A：闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；B：将滑动变阻器滑片P滑至b端，读出电流表示数为I2；C：待测电阻Rx的阻值的表达式为Rx＝　   　。（用I1、I2、R0表示） 五、计算题:本大题2小题，共13分19．现有某型号柴油5kg，已知该型号柴油的热值q＝4.2×107J/kg，求：（1）此柴油完全燃烧，可释放多少热量？（2）若此柴油完全燃烧释放的热量能完全被水吸收，则能把多少kg的水从20℃加热到60℃？[水的比热容c水＝4.2×103J/（kg•℃）]（3）某柴油机加入此柴油后，热机效率η是40%，则可输出多少J的有用功？     20．如图所示，电源电压保持不变，灯泡标有“3V 3W”字样，当只闭合开关S1时，灯泡正常发光，再闭合开关S2时，此时干路电流变化了0.2A，求：（1）灯泡正常发光时的电流；（2）电阻R的阻值是多少？（3）同时闭合开关S1和S2时，电路的总功率和正常工作1min 消的电能。      六、综合能力题:本大题3小题，共18分20．随着生活水平的提高，汽车已经进入百姓家庭，它给我们的生活提供了便利，促进了社会的发展。汽车应用了许多物理知识，请你解答：（1）汽油机是汽车的“心脏”，其中 　   　冲程将机械能转化为内能。如图甲、乙所示，是我们课堂演示的两个实验，与此冲程原理相同的是 　  　实验。在这个实验巾，改变内能的方式是 　   　(选境“热传递”或“做功”)（2）当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率将 　   　（选填“升高”“不变”或“降低”）。（3）某台汽油机飞轮的转速为2400r/min，在1s内，汽油机完成 　   　个冲程，对外做功 　   　次。22．阅读《物体带电的几种方法》，回答问题。物体带电的几种方法自然界经常出现物体带电的情况，你知道有几种方法可以使物体带电吗？使物体带电有这样几种方法：摩擦起电、实验室经常用玻璃棒与丝绸、橡胶棒与毛皮相互摩擦起电。其实。日常用的塑料梳子、笔杆，尺子与头发或腈纶针织物摩擦也极易起电，摩擦起电的原因是不同物质的原子束缚电子的能力不同，在摩擦过程中，电子发生转移而使相互摩擦的二物体带上了等量的异种电荷。根据不同物质的原子核对电子束缚本领的大小不同。科学家通过实验的方法得出了起电顺序表：下表是研究摩擦起电时得到的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。顺序12345研究材料1石棉玻璃羊毛木棉石蜡研究材料2羊毛尼龙木棉火碱树脂接触起电。如图甲所示，将带电体A与非行电体B接，就会有一部分电子或从A跑到B上或从B跑到A上，使原未非带电体B节上了与带电体A相同的电荷感应起电。如图乙所示，将一带电体A靠近与大地绝缘的导体B的左端时，由于电荷间的相互作用，B的左端聚集了与A相反的电荷，右端聚集了与A相同的电荷。如图甲所示，这就是感应起电。甲                 乙(1)   由表可知玻璃与石棉摩擦后玻璃降将带电　   　(选“正”或“负”)，这说明　   　(选填“玻璃”或“石棉”)原子枝京薄电子的能力更强(2)   用摩擦过的玻璃棒慕近轻小的纸片，会看到小纸片被吸引到玻璃择上，然后又看到有些小纸片从玻磅榨上“跳”下来，这一现象的原因是　   　                             。小纸片带电的方式                         属于　   　   。(3)   由表中　   　 (选填“能”或“不能”)判断璃和尼龙探后二的带电情况。23．科技小组为检测操场上的风力等级，设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块Q与轻质弹簧套在水平光滑杆上，滑杆上的摩擦力忽略不计，弹簧左端固定，右端与滑块相连。电源电压恒为9V，R1为均匀电阻丝（电阻丝的电阻与其长度成正比），其长度为30cm，阻值为15Ω，R2为变阻箱，此时阻值为12Ω，电压表量程为0～3V。弹簧的弹力F1与弹簧长度改变量x的关系如图乙所示。挡风板受到的风力F2与风速v的关系式为F2＝0.12v2，闭合开关，挡风板正对水平吹来的风，无风时，滑片在最右端B处，有风时，滑块向A端移动，根据稳定后的电压表示数，计算、查表可知风级。（电压稳定后，可认为弹贫对挡板的力等于挡板所受风力，即F1=F2）风级一级二级三级四级五级六级风速（m/s）0.3～1.51.6～3.33.4～5.45.5～7.98.0～10.710.8～13.8(1)    凤速为3m/s时，这是　   　级风，挡风板受到的风力大小为　   　N(2)    滑片P向A端运动，电压表的示数变化情况为　   　;(选填“变大”“变小”或“不变”)(3)    无风时，电路中电流为　   　A，变阻箱R2消耗的功率为　   　  。(4)    从电路的安全性考虑，该风速仪所测最大风力为　   　级.(5)若用该风速仪测风速为 10m/s 的风力，从电路的安全性考虑，保持其它条件不变，R的阻值至少调为　   　   Ω。    参考答案：一、选择题1~7题 C B D C D A B二、填空题8、  201.9     0.5      1.8×1069、电      不变      能量守恒10、变大   引力     间隙11、原子核    同种电荷互相排斥    A到 B12、L1        S1 和 S2        S1 和 S313、  ＞    ＞   1:214、  0.5  乙灯    9三、作图题  四、实验题16、（1）并联  0.5  10   （2）调零      0.24     （3） 604117、（1）停表   加热时间    （2） 使物体受热均匀   （3）  大于  沙子  水18、（1）变大  B    2   （2）电压一定时，电流与电阻成反比。  （3）①有 ②小灯泡电路       ③灯丝的电阻随温度的变化而变化      （4）五、计算题19、【解答】解：（1）此柴油完全燃烧，可释放热量为：Q放＝mq＝5kq×4.2×107J/kg＝2.1×108J；（2）若此柴油完全燃烧释放的热量能完全被水吸收，则水吸收的热量为；Q吸＝Q放＝2.1×108J，水的质量为：m水＝＝＝1250kg；（3）由η＝得有用功：W＝ηQ放＝40%×2.1×108J＝8.4×107J。答：（1）此柴油完全燃烧，可释放2.1×108J的热量；（2）若此柴油完全燃烧释放的热量能完全被水吸收，则能把1250kg的水从20℃加热到60℃；（3）某柴油机加入此柴油后，热机效率η是40%，则可输出8.4×107J的有用功。20．【解答】解：（1）当只闭合开关S1时，电路为灯泡的简单电路，因额定电压下灯泡正常发光，所以，电源的电压U＝UL＝3V，由P＝UI可得，灯泡正常发光时的电流：IL＝＝＝1A；（2）当开关S1、S2闭合时，灯泡与定值电阻R并联，因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，则通过R的电流：IR＝0.2A，因并联电路中各支路两端的电压相等，所以由I＝可得，电阻R的阻值：R＝＝＝15Ω；（3）因并联电路中，干路电流等于各支路电流之和，所以干路电流：I＝IL+IR＝1A+0.2A＝1.2A电路的总功率：P＝UI＝3V×1.2A＝3.6W。1min消耗的电能W=Pt=3.6w×1×60s=216J：答：（1）灯泡正常发光时的电流为1A；（2）电阻R的阻值是15Ω；（3）该电路的总功率为3.6W,1min消耗的电能为216J：六、综合能力题21、（1）压缩   甲   做功    （2）降低   （3）80    2022、（1）负  玻璃    （2）同种电荷相互排斥    接触起电     （3）能23、（1）=  1.08    （2）变大   （3） 0.75      6.75w    （4）四  （5） 24
