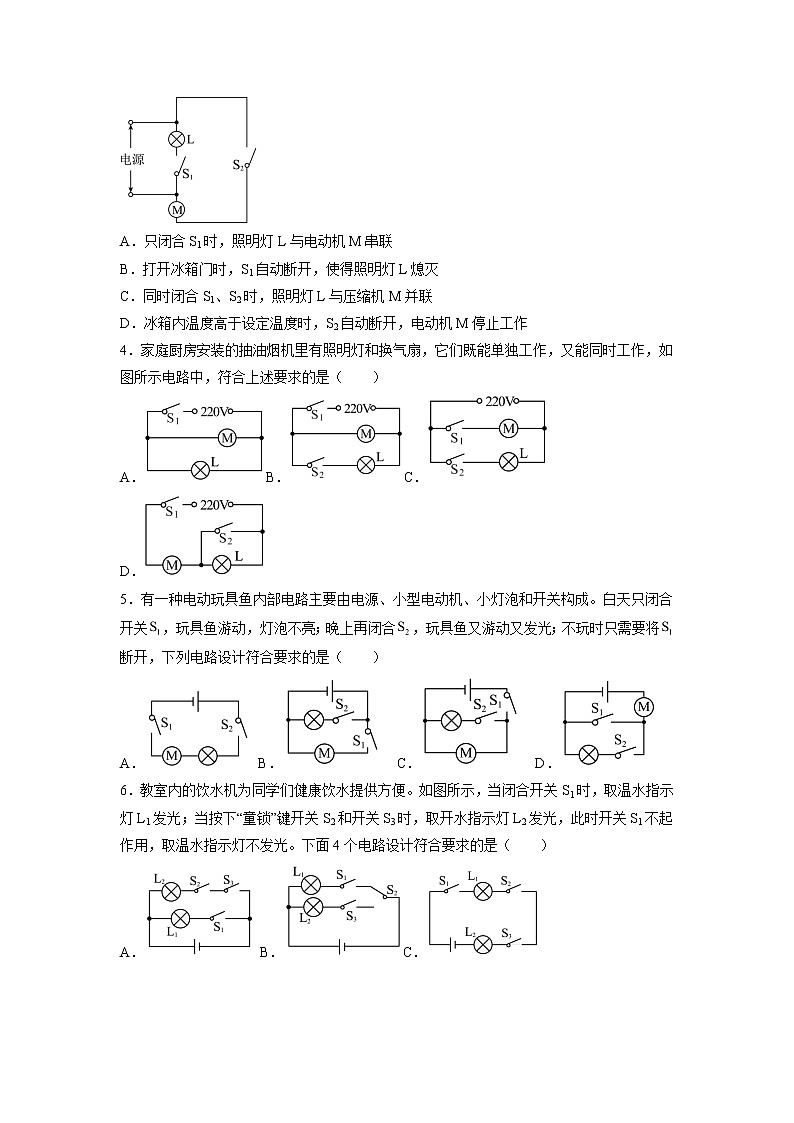

第十三章  专题训练  电路的设计与识别 一、单选题1．乘坐高铁可直接刷身份证进站，但是必须保证人证一致，闸机（电动机）才会开启。若将刷脸认证系统看作一个开关，验证身份证系统看作另一个开关，其内部电路最接近图中的（　　）A． B．C． D．2．教室的照明电路，要求每个开关都能独立控制两盏灯。小宁设计了如图所示的电路图中，符合要求的是（　　）A． B．C． D．3．小聪家里有一台电冰箱，她欲探知其工作原理，从网上查得电冰箱的简化电路如图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是（　　）A．只闭合S1时，照明灯L与电动机M串联B．打开冰箱门时，S1自动断开，使得照明灯L熄灭C．同时闭合S1、S2时，照明灯L与压缩机M并联D．冰箱内温度高于设定温度时，S2自动断开，电动机M停止工作4．家庭厨房安装的抽油烟机里有照明灯和换气扇，它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（　　）A．B．C．D．5．有一种电动玩具鱼内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关，玩具鱼游动，灯泡不亮；晚上再闭合，玩具鱼又游动又发光；不玩时只需要将断开，下列电路设计符合要求的是（　　）A． B． C． D．6．教室内的饮水机为同学们健康饮水提供方便。如图所示，当闭合开关S1时，取温水指示灯L1发光；当按下“童锁”键开关S2和开关S3时，取开水指示灯L2发光，此时开关S1不起作用，取温水指示灯不发光。下面4个电路设计符合要求的是（　　）A． B．C．D．7．学校化学实验室有危化品储藏室，储藏室的门有两把锁，必须两位工作人员同时打开才能启动电动机开锁进入。下列图中，哪个电路图是正确的（　　）A． B．C． D．8．在2022年北京冬奥会开幕式上，400名演员挥动发光杆，瞬间变换图案，美轮美奂。已知表演过程中发光杆只能是白光与绿光交替出现，科技小组讨论设计了如下电路来模拟发光杆，能实现这一效果的电路图是（　　）A． B．C．D．9．小欣使用了一种可以自动加湿的电风扇。空气湿度下降到一定时，湿度开关S1，自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。下列图中电路符合的是（　　）A． B．C． D．10．小明到县城读书，妈妈为了照顾他，在县城租了套一室一厅的房，室内的开关只控制室内的灯，客厅的开关只控制客厅的灯，符合这种情况的电路是（    ）A． B．C． D．11．举重比赛过程中，评委对选手的动作是否规范有表决权。小岗为评委设计了一个简易“表决器”，选手动作规范时按下开关S甲，绿灯亮；选手动作不规范时按下开关S乙，红灯亮。下列电路符合要求的是（　　）A． B．C． D．二、填空题12．如图所示，要使灯L1和L2是并联，应闭合的开关是______，若同时闭合开关S1、S3，则电路发生______。13．如下图是一个简化的电冰箱电路图，其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。闭合开关_______ 照明灯L工作；照明灯和电动机两者是________（选填“串”或“并”）联。14．如图所示的电路中：（1）若使L1、L2串联，则应闭合___________，断开___________； （2）若使L1、L2并联，则应闭合___________，断开___________。15．家中的吊灯和壁灯是_____的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是_____的（均选填串联或并联）。三、作图题16．小华想让三盏灯都能发光，于是连接了如图所示的电路，闭合开关后，出现了问题。（1）该电路存在的问题是________；（2）若想使三盏灯串联，只需去掉________号导线；（3）若想使三盏小灯泡并联，则需添加一根导线，请你以笔代替导线，将要添加的导线画在图上_______。17．现代住宅小区的单元楼梯口常安装防盗门，并装有电子对讲系统，假如有客人要到808号家庭，他在单元门口按下808号的按键开关S1，则808号家中的门铃就响了，家人在家中接电话问清来历后，按下家中开关S2开启防盗门放止进来。假如防盗门由电动机控制，而且电路中只有一个电源，请在虚线框内设计出电路图。18．请设计一个自动防盗报警电路。要求：晚间开关S闭合后，指示灯亮，电铃不响；当房门被打开时，细导线EF被扯断，指示灯亮并且电铃发声报警。请你按要求连接电路图。
参考答案1．B2．B3．C4．C5．C6．B7．D8．D9．A10．A11．D12．S2、S3     短路13．S2     并14．开关S1     开关S2、开关S3     开关S3、开关S2     开关S115．并联     并联16．导线④将灯泡L3和L2短路了     ④     17．18．
