福建省厦门双十中学2022-2023学年九年级上学期期中考试物理试题(含答案)

这是一份福建省厦门双十中学2022-2023学年九年级上学期期中考试物理试题(含答案)，共14页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

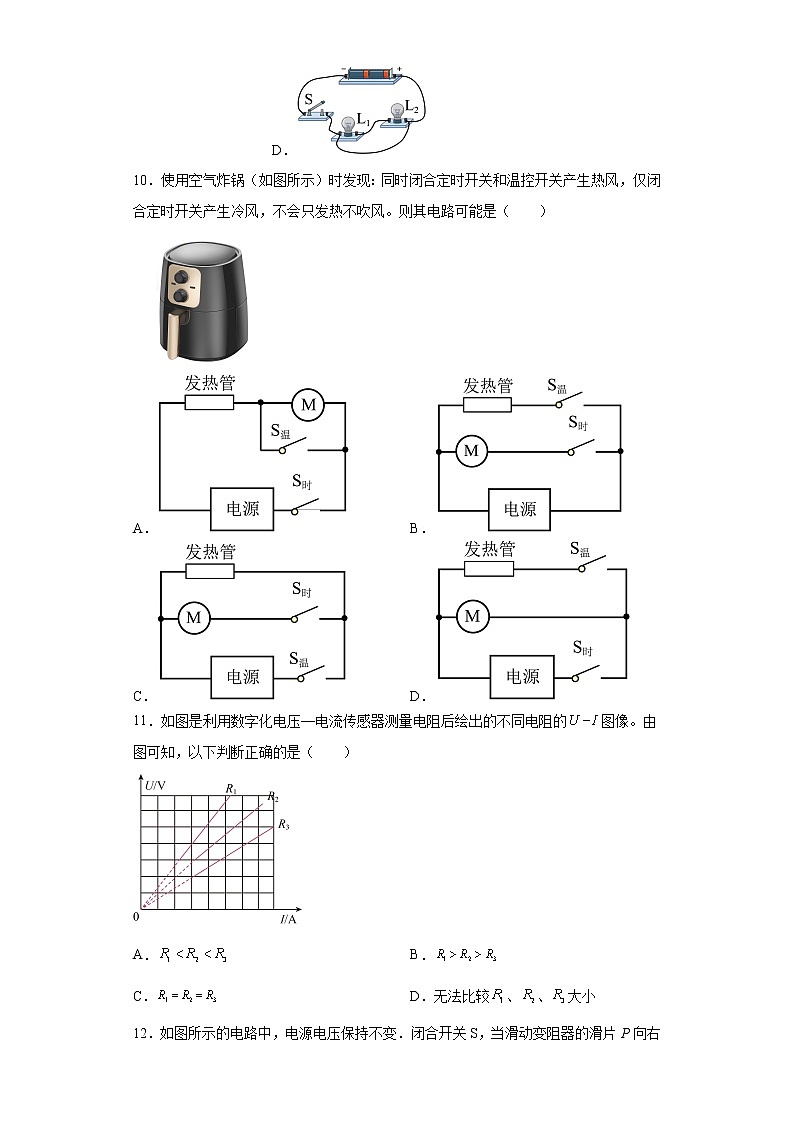

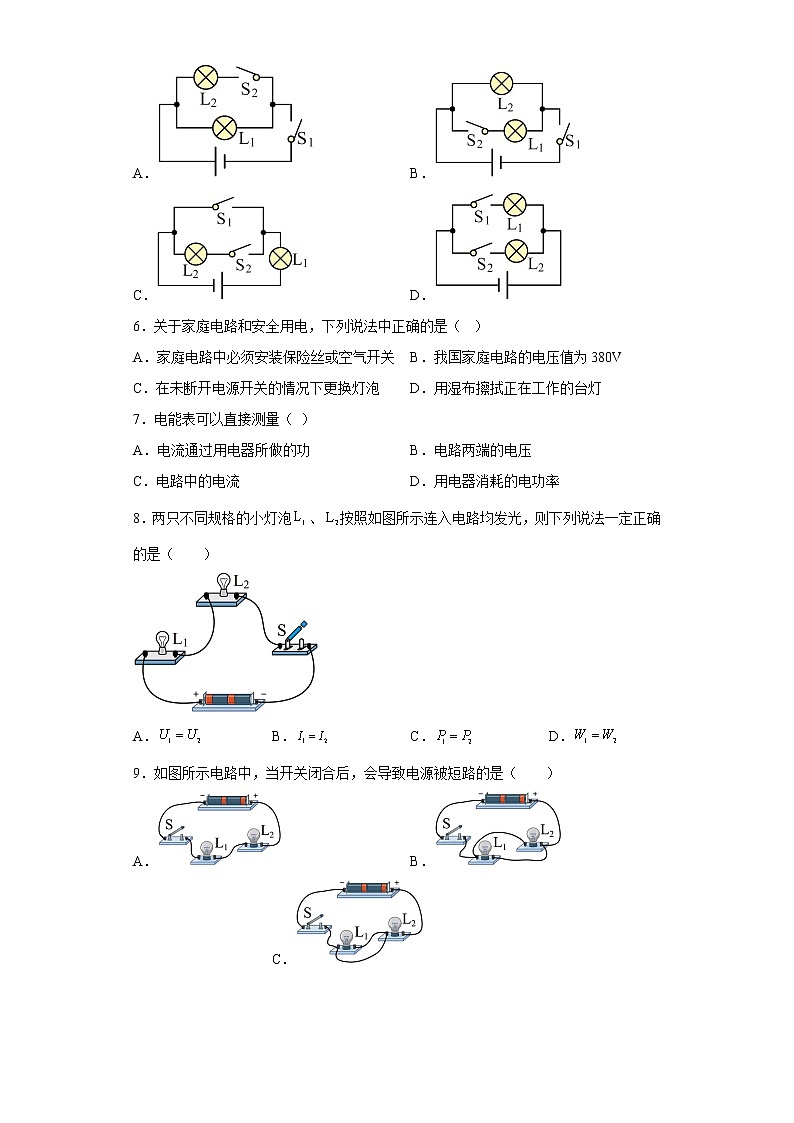

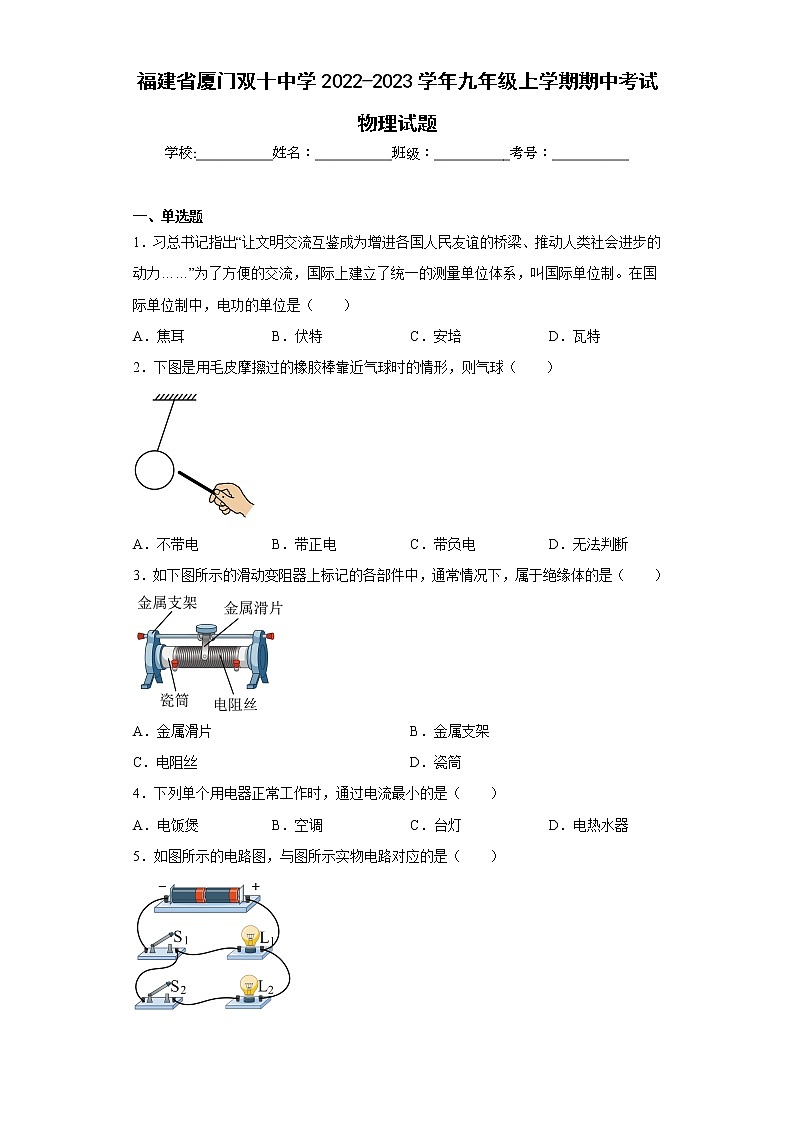

福建省厦门双十中学2022-2023学年九年级上学期期中考试物理试题学校:___________姓名：___________班级：___________考号：___________ 一、单选题1．习总书记指出“让文明交流互鉴成为增进各国人民友谊的桥梁、推动人类社会进步的动力……”为了方便的交流，国际上建立了统一的测量单位体系，叫国际单位制。在国际单位制中，电功的单位是（　　）A．焦耳 B．伏特 C．安培 D．瓦特2．下图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（　　）A．不带电 B．带正电 C．带负电 D．无法判断3．如下图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（　　）A．金属滑片 B．金属支架C．电阻丝 D．瓷筒4．下列单个用电器正常工作时，通过电流最小的是（　　）A．电饭煲 B．空调 C．台灯 D．电热水器5．如图所示的电路图，与图所示实物电路对应的是（　　）A． B．C． D．6．关于家庭电路和安全用电，下列说法中正确的是（   ）A．家庭电路中必须安装保险丝或空气开关 B．我国家庭电路的电压值为380VC．在未断开电源开关的情况下更换灯泡 D．用湿布擦拭正在工作的台灯7．电能表可以直接测量（ ）A．电流通过用电器所做的功 B．电路两端的电压C．电路中的电流 D．用电器消耗的电功率8．两只不同规格的小灯泡、按照如图所示连入电路均发光，则下列说法一定正确的是（　　）A． B． C． D．9．如图所示电路中，当开关闭合后，会导致电源被短路的是（　　）A． B． C． D．10．使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）A． B．C． D．11．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（　　）A． B．C． D．无法比较、、大小12．如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A1和A2示数的变化情况分别是A．变小、变小 B．变大、变大 C．变大、不变 D．变小、不变13．如图所示，电源两端的电压保持不变，、为定值电阻。闭合开关S后，下列说法中正确的是（　　）A．定值电阻与并联B．电压表和的示数一定不相等C．滑动变阻器的滑片Р移动过程中，电路中电流保持不变D．滑动变阻器的滑片Р向右移动，电压表的示数变小14．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大 二、填空题15．如图所示，某城市安装一种“按钮式红绿灯”，当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过，按钮相当于电路中的________；红灯和绿灯是________联的．16．如图为小芹自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带______种电荷而张开，接触瞬间电流方向从______（填“橡胶棒到金属丝”或“金属丝到橡胶棒”）17．如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1___________；（2）L2___________（选填“熄灭”“变亮”或“变暗”）。18．如图所示，只闭合，电阻、组成______电路；断开闭合、，电阻、组成______电路。19．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则两端的电压为______V，两端的电压为______V。20．如图所示，R是压敏电阻，其阻值随压力的变化而改变，为定值电阻。闭合开关S，改变R上压力大小，两电阻电表示数之间的关系图像如图乙所示。则电源电压U=______V；当消耗的电功率为0.4W时，R消耗的电功率P=______W。 三、作图题21．如图所示，在“○”处填入电流表成血压表的符号，使与串联，且电表正常工作。22．请用笔画线代替导线，将图中的电灯、开关和插座正确接入家庭电路中，其中开关控制灯泡。 (          ) 四、简答题23．某商场有甲乙两款容积相同的电热水壶，额定电压均为220V，额定功率分别为800W、1500W。请你从下列不同角度，作出选择并说明理由。（1）从烧水快的角度考虑，应选哪种电热水壶？并说明理由；（2）若家庭电路的电压为220V，室内插座的额定电流为5A，用插座给电热水壶供电，从安全用电的角度考虑，应选哪种电热水壶？并说明理由。 五、实验题24．为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图所示的电路。电源电压恒定，为定值电阻。（1）在本实验中电阻的作用是______；（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化。小明的观点是否正确？理由是：______；（3）某次实验电流表的示数如图所示，为______A；（4）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次，数据如下表，分析得出：铅笔芯的电阻随温度的升高而______。实验次数1234电流/A0.160.190.210.22  25．探究并联电路干路电流与各支路电流的关系实验目的探究并联电路中干路电流与各支路电流的关系实验器材（1）新干电池两节、______、多种规格的灯、开关、导线若干制定计划与设计实验（2）请根据实验目的的设计实验电路图进行实验收集证据（3）实验步骤①将电流表分别接入电路中具有代表性三处，测量电流，并记录数据；②______，重复步骤①中的实验。（4）实验记录如下、同学忘了填写表格最后一列的第一空，此空填写内容为______。组别第一条支路第二条支路 10.120.120.2320.150.200.3530.120.140.2640.160.180.34  解释证据（5）此实验的结论为：______。交流评估（6）如图所示的电路中，开关闭合，通过、、分别为0.2A、0.2A、0.3A，则通过开关的电流为______A。  26．小华想利用伏安法测量阻值约为150Ω电阻，实验室中找到器材有：2节新的干电池、滑动变阻器（20Ω  1A）、滑动变阻器（100Ω  0.5A）、电阻箱R（0~9999Ω）、电流表（0~0.6A）、电压表（0~3V）、开关及导线若干。（1）伏安法测电阻的原理是：______。（2）根据测量原理，小华设计了如图所示的电路。连接电流表时，通过估算确定电流表量程，电路正常工作时最大电流约为______A。（3）计算完电流后，小华发现原电路无法较准确的测量出的阻值，原因是______。（4）小华又设计了如图所示电路，正确连接电路后，闭合开关，将开关S拨至1，调节变阻器的滑片至某一位置，记下此时电压表的示数；再将开关S拨至2，调节______，使电压表的示数恰好为，记下电阻箱的示数为，则未知电阻的测量值为______。（5）此实验中滑动变阻器应选用______。27．小鹭同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器的规格是“20Ω  2A”。（1）如图甲所示是部分实验电路图，其实物连线如图乙所示，请你在虚线框内把电路图补画完整______（要求所补画的元件与实物电路对应）；（2）开关闭合前，小鹭发现电流表的指针在零刻度线左端，如图丙所示，应做的操作是______；（3）确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为______V；他记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第______组（填写实验序号），理由是______；实验序号①②③④电压/V0.51.21.8 电流/A0.100.240.340.5 （4）排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：______；（5）以下实验与本实验进行多次测量的目的相同的有______。A．探究影响滑动摩擦力大小的因素B．探究杠杆的平衡条件C．刻度尺测物体的长度物理试题28．在“探究通过导体的电流的影响因素”实验中，小明利用可调电压学生电源（可调为1.5V、3.0V、4.5V、6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω 1A）、电压表和电流表做了如下实验：（1）根据图甲所示电路图，闭合开关前滑动变阻器的滑片应置于______端；（2）实验时小明设计了下表所示的记录表格，通过表格可以看出，他的实验目的是探究通过导体的电流与______的关系；实验次数12345R/Ω510152030I/A      （3）老师收集了三位同学的数据绘制在同一坐标系中，如图乙，可以得出结论：______；（4）如图乙，三位同学用相同电阻实验，画出三条不同曲线的原因是______；（5）交流时，同学们提出一些自己的想法，小勇认为可以用滑动变阻器代替定值电阻完成上述实验：小达认为如果电源为理想电源，输出电压稳定，可以不用滑动变阻器完成上述探究。以上两位同学的想法是否正确，请简述你的理由。①______；②______。 六、计算题29．如图所示，电源电压，，闭合开关，电流表示数为0.5A，求：（1）电阻的阻值；（2）电路中干路电流。30．图中小灯泡L标有“6V  1A”，电源电压为9V，滑动变阻器的最大阻值是10Ω。闭合开关S，滑片Р从a端开始向左移动，电压表的示数从2V增大到6V。求：（1）小灯泡的额定功率；（2）小灯泡正常发光时，滑动变阻器的阻值；（3）滑片Р滑动过程中，电流表示数的变化范围。31．音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。求：（1）第10s时红灯两端的电压为100V，求此时通过红灯的电流；（2）请计算25~30s内红灯和绿灯消耗的总电能；（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的，定值电阻，D为特殊电子元件，当时，D两端的电压；当时，恒为6V不变。当通过R的电流满足时，电路启动喷水，此时至少为多少？该电路工作10min，其中喷水时间有多少？
参考答案：1．A2．C3．D4．C5．A6．A7．A8．B9．D10．D11．B12．D13．D14．A15．     开关     并16．     同     金属丝到橡胶棒17．     变亮     熄灭18．     串联     并联19．     4     220．     6     0.821．22．23．（1）见解析；（2）见解析24．     保护电路     见详解     0.22     减小25．     电流表     换用不同规格小灯泡     干路I/A     在并联电路中，干路中电流等于各支路电流之和     0.526．          0.02     电路正常工作时电流小于等于电流表的最小分度     电阻箱     R0     滑动变阻器R227．          调零     2.5     ①     滑动变阻器阻值太小，无法使电流小到0.10A     电阻一定时，电流与电压成正比     AC28．     右     电阻     导体两端的电压一定时，通过导体的电流与导体的电阻成反比     电阻两端的电压值不同     小勇的想法错误，小达的想法正确     用滑动变阻器代替定值电阻完成上述实验时，无法知道滑动变阻器的阻值；电源为理想电源，输出电压稳定，可以不用滑动变阻器，保持电阻两端的电压不变29．（1）6Ω；（2）0.8A30．（1）6W；（2）3Ω；（3）31．（1）2A；（2）2000J；（3）10V，200s
