物理九年级全册4 欧姆定律的应用集体备课ppt课件

这是一份物理九年级全册4 欧姆定律的应用集体备课ppt课件，共20页。PPT课件主要包含了观察与思考，学习目标，欧姆定律，数学表达式，变形公式，复习回顾，串联电路电阻规律，定性研究，理论推导，所以对于R1则有等内容，欢迎下载使用。

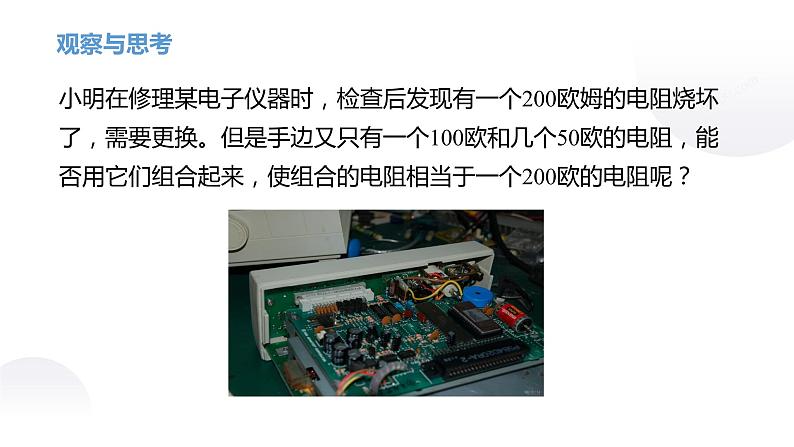

小明在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

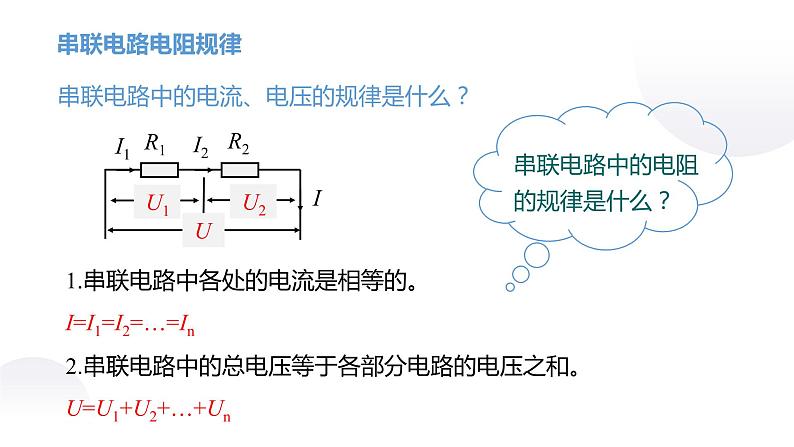

串联电路中的电流、电压的规律是什么？
1.串联电路中各处的电流是相等的。I=I1=I2=…=In
2.串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un

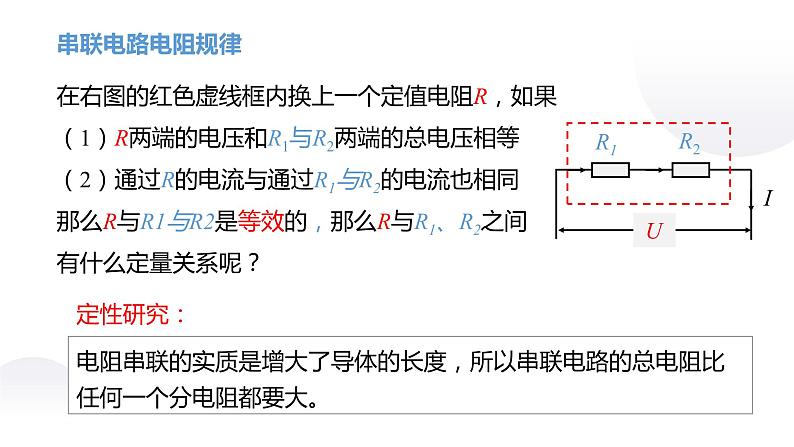

在右图的红色虚线框内换上一个定值电阻R，如果（1）R两端的电压和R1与R2两端的总电压相等（2）通过R的电流与通过R1与R2的电流也相同那么R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
电阻串联的实质是增大了导体的长度，所以串联电路的总电阻比任何一个分电阻都要大。
代入电压规律得：IR=I1R1+I2R2.由于I=I1=I2，所以R=R1+R2.

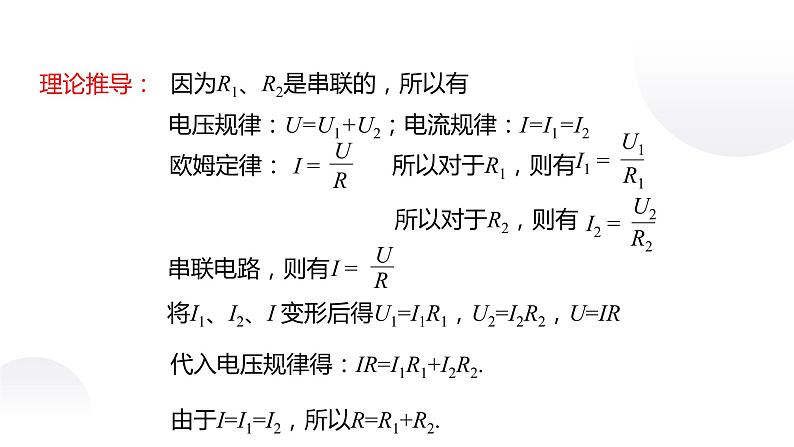

因为R1、R2是串联的，所以有
电压规律：U=U1+U2；电流规律：I=I1=I2
将I1、I2、I 变形后得U1=I1R1，U2=I2R2，U=IR

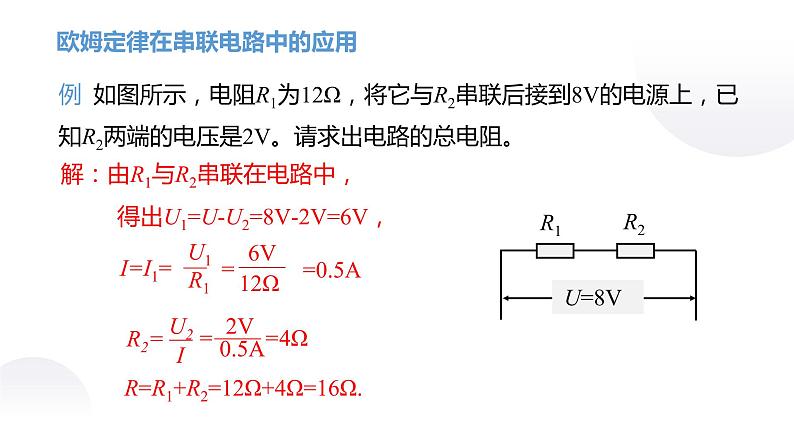

例 如图所示，电阻R1为12Ω，将它与R2串联后接到8V的电源上，已知R2两端的电压是2V。请求出电路的总电阻。
解：由R1与R2串联在电路中，
得出U1=U-U2=8V-2V=6V，
R=R1+R2=12Ω+4Ω=16Ω.
欧姆定律在串联电路中的应用
如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I'。
当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。
串联电路中的电流、电压、电阻的规律
I=I1=I2=…=In
U=U1+U2+…+Un
并联电路中的电流、电压的规律是什么？
1.并联电路中干路电流等于各支路电流之和；I=I1+I2+…+In
2.并联电路中各支路两端电压相等。U=U1=U2=…=Un
在右图的红色虚线框内换上一个定值电阻R，如果（1）R两端的电压和R1与R2两端的电压相等（2）通过R的电流与通过R1与R2的总电流也相同那么R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
电阻并联的实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都要小.
因为R1、R2是并联的，所以有
电压规律：U=U1=U2；电流规律：I=I1+I2
例 如图所示，R2=30 Ω，电流表的示数为0.6 A，电压表的示数为12 V。求（1）R1的阻值；（2）并联电路总电流I ；（3）并联电路总电阻R。
解：（1）　　（2） 　I=I1+I2=0.6 A+0.4 A=1 A　　（3）
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
并联电路中的电流、电压、电阻的规律
U=U1=U2=…=Un
I=I1+I2+…+In
　　求解电路计算题的步骤
（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
（3）每一步求解过程必须包括三步：　　写公式——代入数值和单位——得出结果。
　　变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
；
；
。
R2 ↑→ R ↑→I ↓= I1 ↓ = I2 ↓

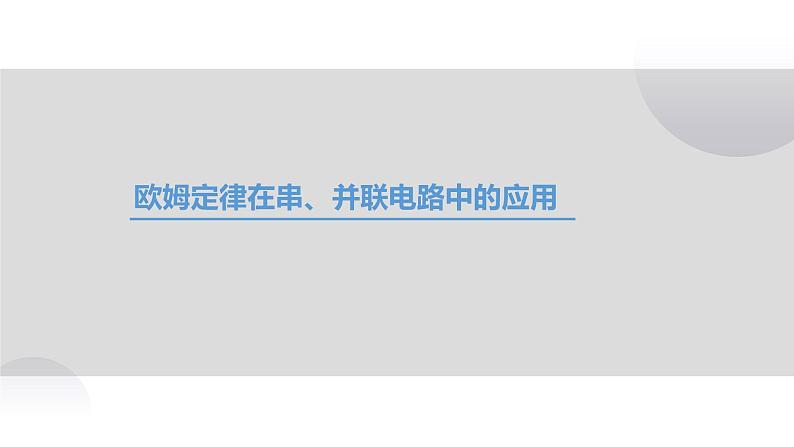

串并联电路中欧姆定律的应用
欧姆定律在并联电路中的应用
1. 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？
解：∵ 灯L1和灯L2并联 　　∴ I = I1 + I2 　　　 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A　　 而 U1 = U2 =U= 36 V
