物理八年级全册第三节 光的折射巩固练习

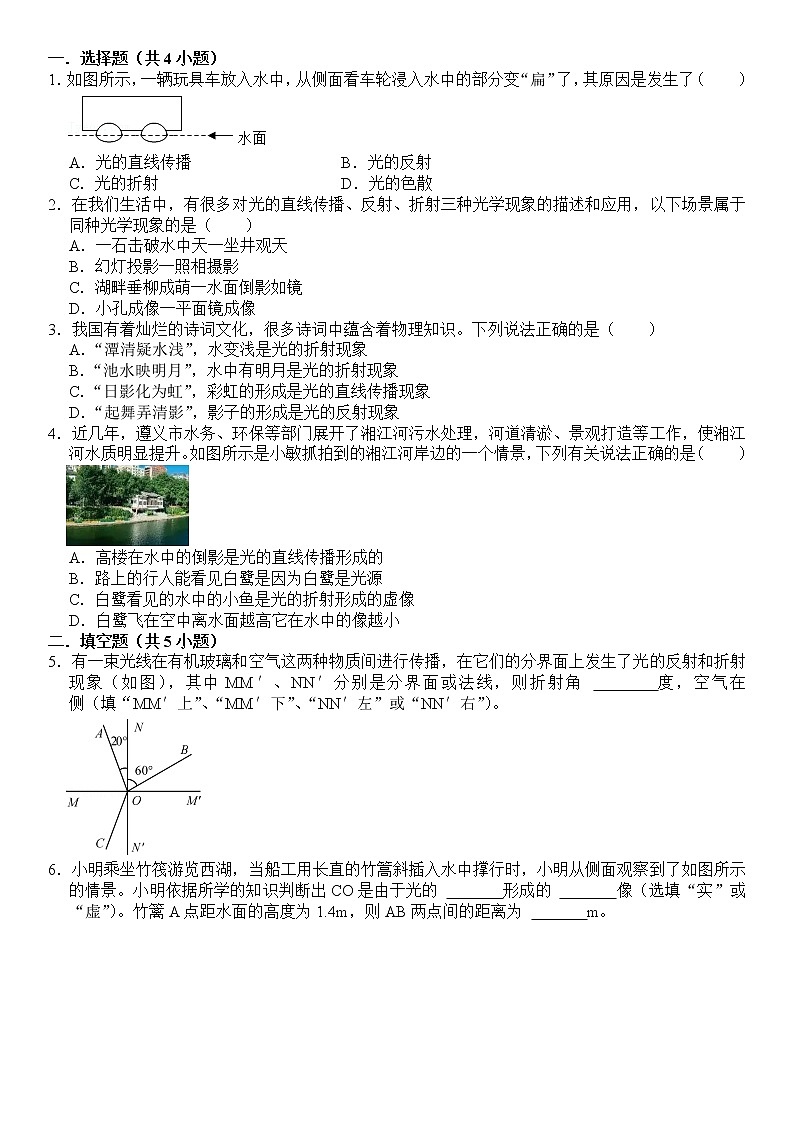

一．选择题（共4小题）

1．如图所示，一辆玩具车放入水中，从侧面看车轮浸入水中的部分变“扁”了，其原因是发生了（　　）

A．光的直线传播 B．光的反射

C．光的折射 D．光的色散

2．在我们生活中，有很多对光的直线传播、反射、折射三种光学现象的描述和应用，以下场景属于同种光学现象的是（　　）

A．一石击破水中天一坐井观天

B．幻灯投影一照相摄影

C．湖畔垂柳成萌一水面倒影如镜

D．小孔成像一平面镜成像

3．我国有着灿烂的诗词文化，很多诗词中蕴含着物理知识。下列说法正确的是（　　）

A．“潭清疑水浅”，水变浅是光的折射现象

B．“池水映明月”，水中有明月是光的折射现象

C．“日影化为虹”，彩虹的形成是光的直线传播现象

D．“起舞弄清影”，影子的形成是光的反射现象

4．近几年，遵义市水务、环保等部门展开了湘江河污水处理，河道清淤、景观打造等工作，使湘江河水质明显提升。如图所示是小敏抓拍到的湘江河岸边的一个情景，下列有关说法正确的是（　　）

A．高楼在水中的倒影是光的直线传播形成的

B．路上的行人能看见白鹭是因为白鹭是光源

C．白鹭看见的水中的小鱼是光的折射形成的虚像

D．白鹭飞在空中离水面越高它在水中的像越小

二．填空题（共5小题）

5．有一束光线在有机玻璃和空气这两种物质间进行传播，在它们的分界面上发生了光的反射和折射现象（如图），其中MM′、NN′分别是分界面或法线，则折射角 　   　度，空气在 　   　侧（填“MM′上”、“MM′下”、“NN′左”或“NN′右”）。

6．小明乘坐竹筏游览西湖，当船工用长直的竹篙斜插入水中撑行时，小明从侧面观察到了如图所示的情景。小明依据所学的知识判断出CO是由于光的 　   　形成的 　   　像（选填“实”或“虚”）。竹篱A点距水面的高度为1.4m，则AB两点间的距离为 　   　m。

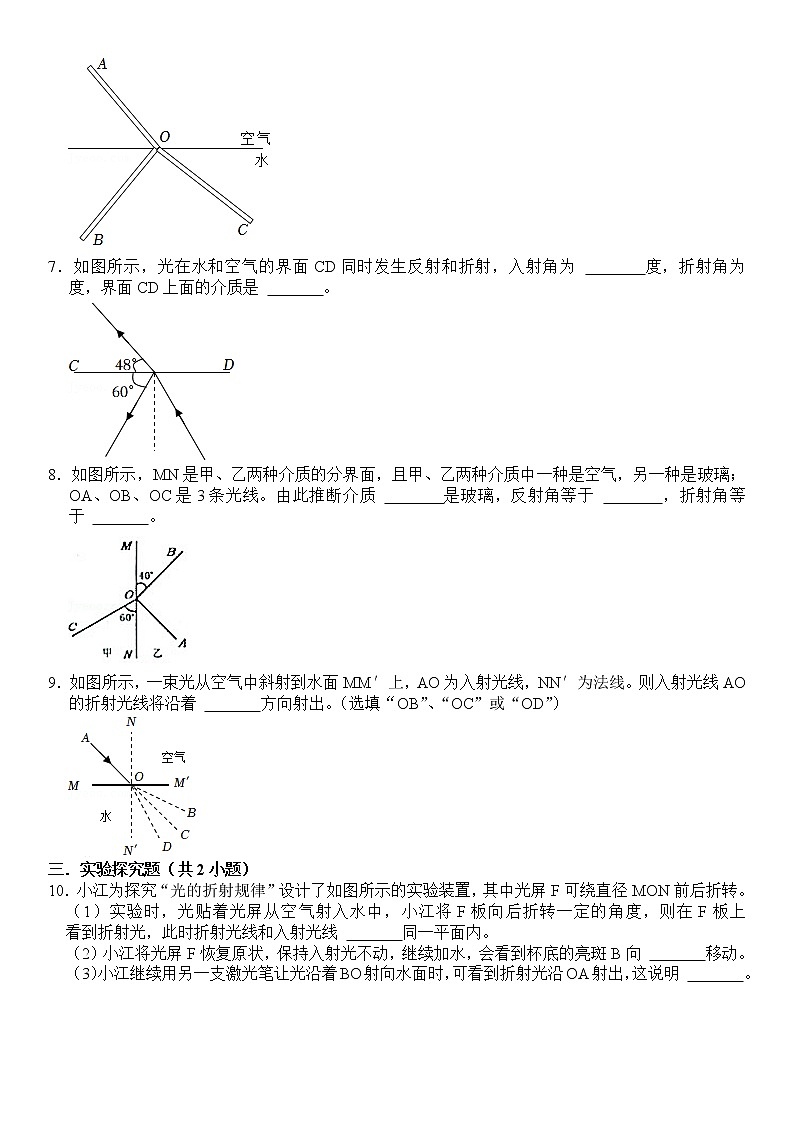

7．如图所示，光在水和空气的界面CD同时发生反射和折射，入射角为 　   　度，折射角为 　   　度，界面CD上面的介质是 　   　。

8．如图所示，MN是甲、乙两种介质的分界面，且甲、乙两种介质中一种是空气，另一种是玻璃；OA、OB、OC是3条光线。由此推断介质 　   　是玻璃，反射角等于 　   　，折射角等于 　   　。

9．如图所示，一束光从空气中斜射到水面MM′上，AO为入射光线，NN′为法线。则入射光线AO的折射光线将沿着 　   　方向射出。（选填“OB”、“OC”或“OD”）

三．实验探究题（共2小题）

10．小江为探究“光的折射规律”设计了如图所示的实验装置，其中光屏F可绕直径MON前后折转。

（1）实验时，光贴着光屏从空气射入水中，小江将F板向后折转一定的角度，则在F板上 　   　看到折射光，此时折射光线和入射光线 　   　同一平面内。

（2）小江将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向 　   　移动。

（3）小江继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 　   　。

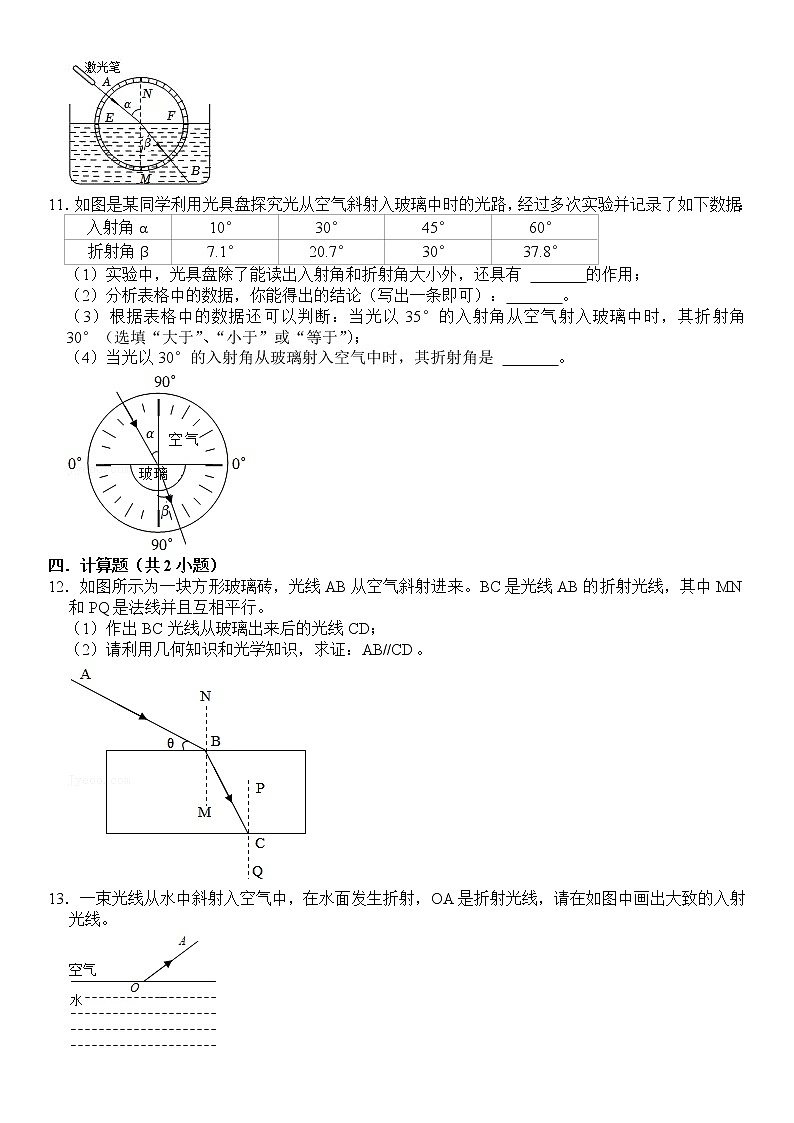

11．如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：

（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有 　   　的作用；

（2）分析表格中的数据，你能得出的结论（写出一条即可）：　   　。

（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角 　   　30°（选填“大于”、“小于”或“等于”）；

（4）当光以30°的入射角从玻璃射入空气中时，其折射角是 　   　。

四．计算题（共2小题）

12．如图所示为一块方形玻璃砖，光线AB从空气斜射进来。BC是光线AB的折射光线，其中MN和PQ是法线并且互相平行。

（1）作出BC光线从玻璃出来后的光线CD；

（2）请利用几何知识和光学知识，求证：AB//CD。

13．一束光线从水中斜射入空气中，在水面发生折射，OA是折射光线，请在如图中画出大致的入射光线。

参考答案与试题解析

一．选择题（共4小题）

1．【解答】解：从水中的车轮上反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得车轮上的花纹变密集了，所以水中部分的车轮看起来变“扁”了，故ABD错误，C正确。

故选：C。

2．【解答】解：A、一石击破水中天，描述的是天空在水中的倒影，属于光的反射；坐井观天，属于光的直线传播，二者光学现象不同，故A错误；

B、幻灯机和照相机都是凸透镜成像的应用，都属于光的折射现象，故B正确；

C、湖畔垂柳成荫，是光的直线传播形成的；水面倒影如镜，是光的反射现象，二者现象不同，故C错误；

D、小孔成像是光的直线传播现象，平面镜成像是光的反射现象，二者现象不同，故D错误。

故选：B。

3．【解答】解：

A、“潭清疑水浅”指的是池底看起来要比实际的位置变浅了，看到的池底是真实池底反射的光线在由水中进入空气时发生折射而形成的虚像，故A正确；

B、池水映明月，属于平面镜成像，是由于光的反射形成的，故B错误；

C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故C错误；

D、起舞弄清影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。

故选：A。

4．【解答】解：A、高楼在水中的“倒影”属于平面镜成像，是由于光的反射形成的，故A错误；

B、路上的行人能看见白鹭，是因为经白鹭反射的光线进入了人的眼睛，白鹭自身不会发光，因此白鹭不是光源，故B错误；

C、白鹭看见水中的小鱼是光线从水中斜射入空气发生折射形成的虚像，故C正确；

D、白鹭飞在空中离水面越高的过程中像的大小与白鹭大小相同，所以像的大小不变，故D错误。

故选：C。

二．填空题（共5小题）

5．【解答】解：如图，∠MOA＝90°﹣30°＝60°，

∠MOC＝90°﹣30°＝60°，

所以，∠MOA＝∠MOC，所以MM′是法线，NN′是界面。

又因为折射光线和入射光线分居在法线的两侧，所以空气在NN′左侧，CO是入射光线，OA是反射光线，OB是折射光线。

折射角是∠BOM′＝90°﹣60°＝30°，

故答案为：30；NN′左。

6．【解答】解：（1）如图所示的情景，CO是由于光的折射形成的斜插入水中竹蒿的虚像；

（2）水面相当于平面镜，BO是由光的反射形成的竹蒿水上部分AO的虚像，竹蒿A点距水面的高度为1.4m，根据平面镜成像时像与物到镜面距离相等的特点可知，B点距水面高度也为1.4m，则AB两点间的距离为1.4m十1.4m＝2.8m。

故答案为：折射；虚；2.8。

7．【解答】解：

如图CD是界面，∠AOC＝60°，则∠BOD＝60°，

所以入射角为90°﹣60°＝30°，

而∠COE＝48°，则折射角为90°﹣48°＝42°；

因折射角大于入射角，所以CD的上边是空气，下边是水。

故答案为：30；42；空气。

8．【解答】解：如图，MN是甲、乙两种介质的分界面，O为入射点，过入射点作法线EF，根据光的反射定律和光的折射规律，可以判断BO是入射光线，OA是反射光线，OC是折射光线，则∠BOF是入射角，∠AOF是反射角，∠EOC是折射角。

入射角∠BOF＝∠FOM﹣∠BOM＝90°﹣40°＝50°，

根据反射角等于入射角，所以反射角∠AOF＝∠BOF＝50°。

折射角∠EOC＝∠EON﹣∠CON＝90°﹣60°＝30°。

光从空气斜射入玻璃时，折射角小于入射角，可以判断甲物质是玻璃，乙物质是空气。

故答案为：甲；50°；30°。

9．【解答】解：根据光的折射规律可知，当光从空气斜射入其他介质时，折射角小于入射角，折射光线向法线偏折，因此入射光线AO的折射光线将沿着OD方向射出。

故答案为：OD。

三．实验探究题（共2小题）

10．【解答】解：

（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光；但此时折射光线和入射光线在同一平面内；

（2）若杯中的水增多，如图所示：

可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑会向左移动；

（3）小聪继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明：在光的折射现象中，光路是可逆的。

故答案为：（1）不能；在； （2）左； （3）在光的折射现象中，光路是可逆的。

11．【解答】解：（1）利用光具盘表面的漫反射可以显示光路，同时能直接读出入射角和折射角的大小；

（2）由表格数据可知，当光从空气斜射入玻璃中时，折射角小于入射角；

（3）由表格数据可知，当光由空气斜射入玻璃中时，随着入射角的增大，折射角也增大，当入射角等于30°时折射角为20.7°，当入射角等于45°时折射角为30°，所以当入射角等于35°时折射角20.7°≤β≤30°；

（4）根据光路的可逆性，当光由玻璃射入空气时，入射角小于折射角，且当入射角等于30°时，折射角为45°。

故答案为：（1）显示光路；（2）当光从空气斜射入玻璃中时，折射角小于入射角；（3）小于；（4）45°。

四．计算题（共2小题）

12．【解答】解：（1）光线BC从玻璃砖斜射进入空气，折射光线CD远离法线偏折，折射角大于入射角，如图所示：

；

（2）如下图所示，延长AB，反向延长最后的折射光线CD：

；

图中∠1为入射角，∠2为折射角；MN和PQ是法线并且互相平行，所以∠2＝∠3；在光的折射中，光路是可逆的，所以∠4＝∠1；∠4和∠5互为余角，∠θ与∠1互为余角，则∠5＝∠θ；对顶角相等，即∠5＝∠6，所以∠6＝∠θ，玻璃砖的上下两个面是平行的，所以AB平行于CD。

13．【解答】解：

先过折射点O垂直水面作出法线，在法线左侧的水中画出入射光线，且使折射角大于入射角，如图所示：
