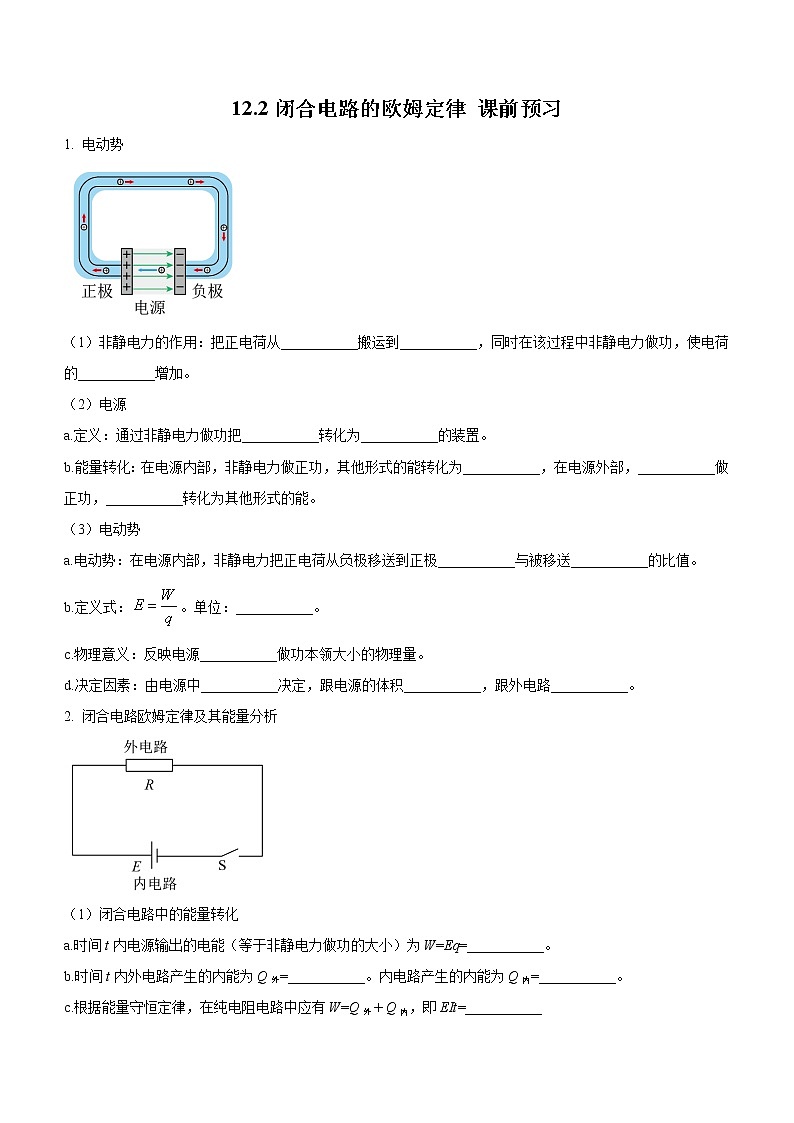

12.2闭合电路的欧姆定律 课前预习1. 电动势（1）非静电力的作用：把正电荷从___________搬运到___________，同时在该过程中非静电力做功，使电荷的___________增加。（2）电源a.定义：通过非静电力做功把___________转化为___________的装置。b.能量转化：在电源内部，非静电力做正功，其他形式的能转化为___________，在电源外部，___________做正功，___________转化为其他形式的能。（3）电动势a.电动势：在电源内部，非静电力把正电荷从负极移送到正极___________与被移送___________的比值。b.定义式：。单位：___________。c.物理意义：反映电源___________做功本领大小的物理量。d.决定因素：由电源中___________决定，跟电源的体积___________，跟外电路___________。2. 闭合电路欧姆定律及其能量分析（1）闭合电路中的能量转化a.时间t内电源输出的电能（等于非静电力做功的大小）为W=Eq=___________。b.时间t内外电路产生的内能为Q外=___________。内电路产生的内能为Q内=___________。c.根据能量守恒定律，在纯电阻电路中应有W=Q外＋Q内，即EIt=___________（2）闭合电路的欧姆定律a.内容：闭合电路的电流跟电源的___________成正比，跟___________成反比。b.表达式：。c.另一种表达形式：E=___________。即：电源的电动势等于内、外电路___________之和。3. 路端电压与负载的关系（1）路端电压的表达式：U=___________（2）路端电压随外电阻的变化规律a.当外电阻R增大时，由可知电流I___________，路端电压U=E-Ir___________ b.当外电阻R减小时，由可知电流I___________，路端电压U=E-Ir___________ c.两种特殊情况：当外电路断开时，电流I变为0，U=E。即断路时的路端电压等于___________。当电源短路时，外电阻R=0，此时
参考答案1. 【答案】（1）负极； 正极；电势能；（2）a.其他形式的能；b.电势能；电能；电场力；电能 （3）a.所做的功W；被移送电荷q ；b.伏特（V）；c. 非静电力；d. 非静电力的特性；无关；无关2. 【答案】（1）a. EI；b.；；c.；（2）a.电动势；内、外电阻之和；c. ；电势降落3. 【答案】（1） ；（2）a.减小； 增大；b.增大；减小；c. E
