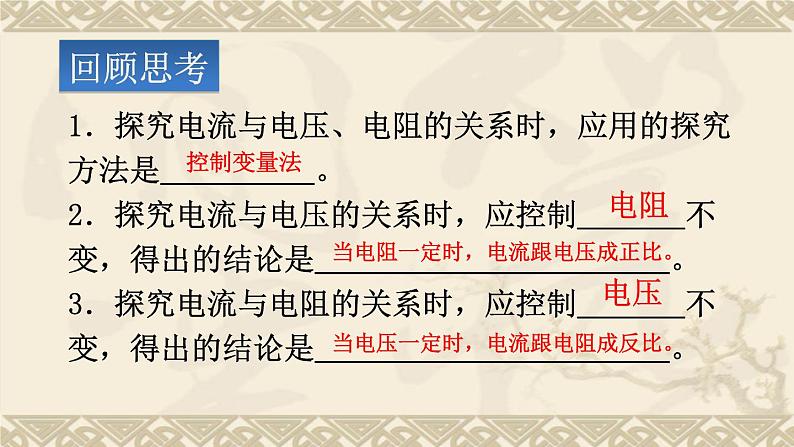

1．探究电流与电压、电阻的关系时，应用的探究方法是 。2．探究电流与电压的关系时，应控制 不变，得出的结论是 。3．探究电流与电阻的关系时，应控制 不变，得出的结论是 。
当电阻一定时，电流跟电压成正比。
当电压一定时，电流跟电阻成反比。

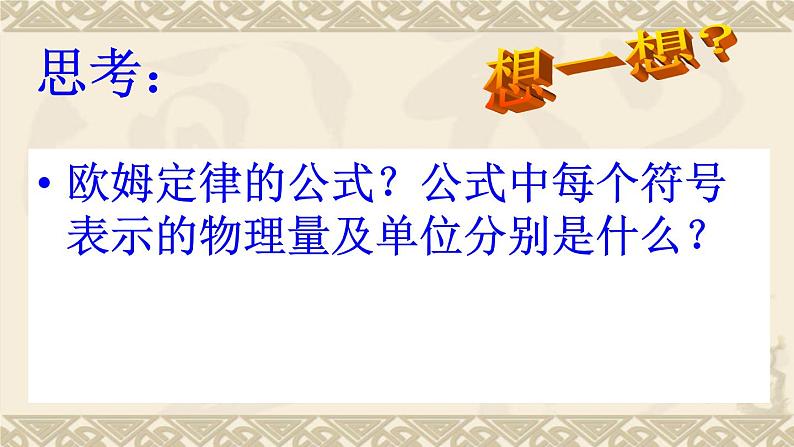

欧姆定律的公式？公式中每个符号表示的物理量及单位分别是什么？

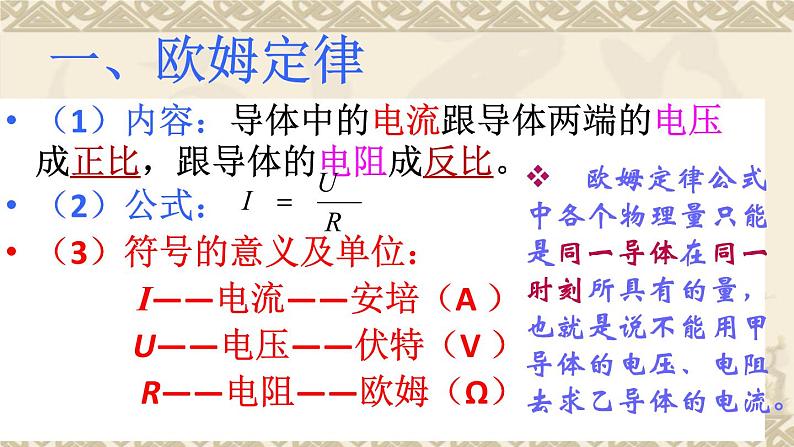

（1）内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。（2）公式：（3）符号的意义及单位：　 I——电流——安培（A ） U——电压——伏特（V ） R——电阻——欧姆（Ω）
　欧姆定律公式中各个物理量只能是同一导体在同一时刻所具有的量，也就是说不能用甲导体的电压、电阻去求乙导体的电流。

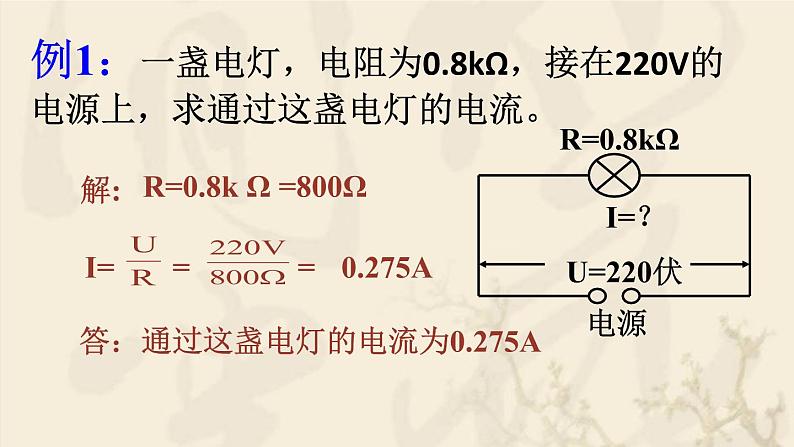

例1：一盏电灯，电阻为0.8kΩ，接在220V的电源上，求通过这盏电灯的电流。
R=0.8k Ω =800Ω
答：通过这盏电灯的电流为0.275A

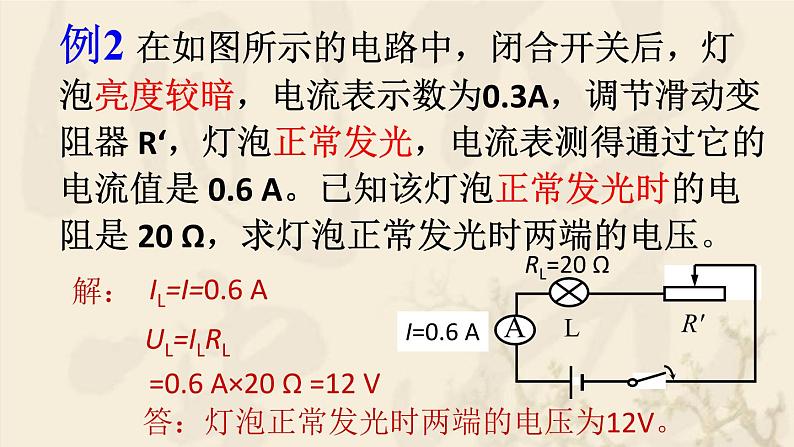

例2 在如图所示的电路中，闭合开关后，灯泡亮度较暗，电流表示数为0.3A，调节滑动变阻器 R‘，灯泡正常发光，电流表测得通过它的电流值是 0.6 A。已知该灯泡正常发光时的电阻是 20 Ω，求灯泡正常发光时两端的电压。
UL=ILRL =0.6 A×20 Ω =12 V
答：灯泡正常发光时两端的电压为12V。

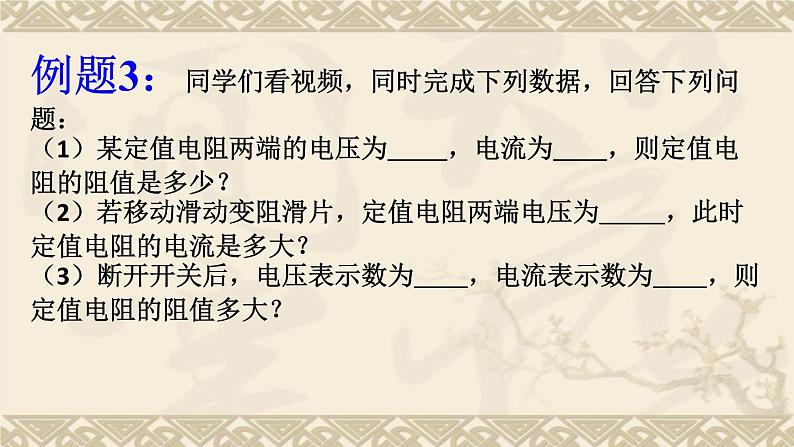

例题3：同学们看视频，同时完成下列数据，回答下列问题：（1）某定值电阻两端的电压为 ，电流为 ，则定值电阻的阻值是多少？（2）若移动滑动变阻滑片，定值电阻两端电压为 ，此时定值电阻的电流是多大？（3）断开开关后，电压表示数为 ，电流表示数为 ，则定值电阻的阻值多大？
例题3：请同学们看完视频后回答下列问题：（1）某定值电阻两端的电压与电流如图所示，则定值电阻的阻值是多少？
R=U1/I1=3V/0.6A=5 Ω
答：定值电阻的阻值为5 Ω 。
（2）若定值电阻两端电压如图所示，此时定值电阻的电流是多大？
（3）断开开关后电表示数如图所示，则定值电阻的阻值多大？
I2=U2/R=1.5V/5Ω=0.3A
答：定值电阻的电流为0.3A 。
答：定值电阻的阻值为5Ω 。
科学世界：酒精浓度检测仪：酒精测试仪中装有 ，它是一种 ，它的阻值随 的变化而变化。
还有些特殊电阻的阻值随温度、压力、光照、湿度、磁场强弱变化而变化，它们的本质与滑动变阻器相同，大家有兴趣的话，可以下去通过网络查阅相关的资料，继续深入学习。
导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
欧姆 (1789-1854)
德国物理学家，父亲是锁匠，父亲自学了数学和物理方面的知识，并教给少年时期的欧姆，唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学，由于经济困难，中途缀学，到1813年才完成博士学业。
乔治·西蒙·欧姆(Gerg Simn Ohm，1787—1845)1787年3月16日生于德国埃尔兰根城，父亲是锁匠。父亲自学了数学和物理方面的知识，并教给少年时期的欧姆，唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学，由于经济困难，中途缀学，到1813年才完成博士学业。欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。作为教师的欧姆1862年发表《电路的数学研究》一文中第一次出现欧姆定律式（文章中不称欧姆定律，而是后人给予命名的）
【例2】某次实验中测得一个未知电阻的电压为4.8V，流过的电流是320mA，求该电阻的阻值。注意：（1）欧姆定律公式当中的三个物理量，只有知道其中的两个，才能够求出第三个。（2）公式当中的三个物理量，必须是针对同一个导体在同一时刻的。（3）若是求U和R，公式应该变形为U＝IR，R＝U/I
解：R=U/I=4.8V/0.32A=15 
探究电流与电压、电阻关系实验可知：
电阻一定时，导体中的电流跟导体两端的电压成 。
电压一定时，导体中的电流跟导体的电阻成 。
欧姆（1787-1854）德国物理学家
辨析1：导体两端的电压跟电流成正比，电阻跟导体的电流成反比。
R = U / I跟I = U / R相似，那能否认为电阻跟电压成正比，跟电流成反比？
不可以，因为导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。电阻的大小不会随着电流和电压的变化而变化，只跟本身的因素有关。
即：电流 I ，电压 U，电阻 R，三个量中，知道其中的任意两个量，都可以利用欧姆定律及其推导求第三个量
公式： I = U/R
变形公式 : U=I R R=U/ I
R=U/ I 在数值上等于U和I的比值
U=I R 在数值上等于I和R的乘积
例题4：如图所示，电源电压为12V，R1=10Ω，开关闭合时，电压表的示数为4V。求：R2的阻值。
U1＝U电源-U2=12V-4V=8V
R2＝U2/I2=4V/0.8A=5Ω
I2＝I1=U1/R1=8V/10Ω=0.8A
例题4：小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（　　）
A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大
A．导体电阻的大小跟导体两端的电压成正比；B．导体电阻的大小跟导体中的电流成反比；C．导体的电阻跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为零时，导体的电阻也为零
例题1：根据欧姆定律公式 　 ，可导出 关于此式，下列说法正确的是（　　　）
例题2：有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？
I＝300mA=0.3A
我们可以看出一种测量电阻的方法，即首先通过测量未知电阻两端的电压和通过该电阻的电流，然后应用欧姆定律算出电阻的大小。
