北师大九年级物理 第11章 简单电路 知识点复习

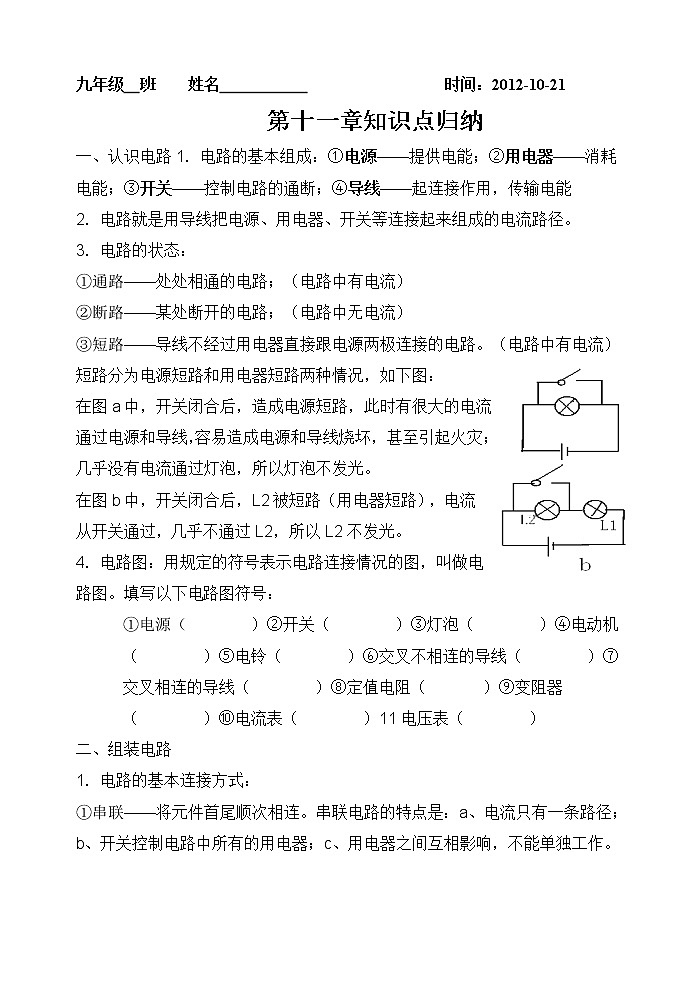

九年级  班    姓名                            时间：2012-10-21第十一章知识点归纳一、认识电路1．电路的基本组成：①电源——提供电能；②用电器——消耗电能；③开关——控制电路的通断；④导线——起连接作用，传输电能2．电路就是用导线把电源、用电器、开关等连接起来组成的电流路径。3．电路的状态：①通路——处处相通的电路；（电路中有电流）②断路——某处断开的电路；（电路中无电流）③短路——导线不经过用电器直接跟电源两极连接的电路。（电路中有电流）短路分为电源短路和用电器短路两种情况，如下图：在图a中，开关闭合后，造成电源短路，此时有很大的电流通过电源和导线，容易造成电源和导线烧坏，甚至引起火灾；几乎没有电流通过灯泡，所以灯泡不发光。在图b中，开关闭合后，L2被短路（用电器短路），电流从开关通过，几乎不通过L2，所以L2不发光。4．电路图：用规定的符号表示电路连接情况的图，叫做电路图。填写以下电路图符号：①电源（        ）②开关（        ）③灯泡（        ）④电动机（        ）⑤电铃（        ）⑥交叉不相连的导线（        ）⑦交叉相连的导线（        ）⑧定值电阻（       ）⑨变阻器（        ）⑩电流表（        ）11电压表（        ）二、组装电路1．电路的基本连接方式：①串联——将元件首尾顺次相连。串联电路的特点是：a、电流只有一条路径；b、开关控制电路中所有的用电器；c、用电器之间互相影响，不能单独工作。②并联——将元件并列连接。并联电路的特点是：a、电流有两条或两条以上的路径，分干路和支路；b、干路开关控制电路中所有的用电器，支路开关只控制该支路中的用电器；c、用电器之间互相没有影响，可以单独工作。三、电流1．电流的形成：导体中的自由电荷作定向移动就会形成电流。（在金属导体中，能够作定向移动的是自由电子；在溶液中，能够作定向移动的是正离子和负离子）2．电流的方向：把正电荷定向移动的方向规定为电流的方向。按照这个规定，负电荷定向移动的方向跟电流的方向相反。3．在电路中，电流从电源的正极出发，经过开关和用电器，回到电源的负极。4．电流用字母I表示，它的国际单位是安培，简称安，符号是A。比安小的单位还有：毫安（mA）和微安（μA）。1A=1000mA   1mA=1000μA5．测量电流可以用电流表。电流表的电路符号是：6．实验室常用的电流表都有两个量程：0~0.6A（分度值0.02A）0~3A （分度值0.1A）7．电流表的使用规则：①电流表必须串联在被测电路中；②“+”“－”接线柱接法要正确，要让电流从“+”接线柱流进，从“－”接线柱流出；③被测电流不能超过电流表的量程（可由大到小采用“试触”的办法确定合适的量程）；④严禁将电流表与电源或用电器并联，否则会烧坏电流表。8.探究串、并联电路中的电流(1)．串联电路中电流的规律：在串联电路中，电流处处相等。即：I=I1=I2(2)．并联电路中电流的规律：在并联电路中，干路电流等于各支路电流之和。即：I=I1+I2四、电压1．电源提供了电压，电压是电路中的自由电荷作定向移动形成电流的原因。2．电路中有持续电流的条件：①要有电源（电压）；②电路是通路。3．电压用字母U表示，国际单位是伏特，简称伏，符号是V。比伏大的单位有：千伏（kV），比伏小的单位有：毫伏（mV）。1 kV=1000V  1V=1000 mV4．常见的电压值：①一节新干电池：1.5V；②一节铅蓄电池：2V；③家庭（照明）电路：220V；④对人体安全的电压：不高于36V；⑤动力电路（工厂生产用电）：380V5．电压用电压表测量，电压表的电路符号是：6．实验室常用的电压表都有两个量程：0~3V（每大格1V，每小格0.1V，分度值0.1V）和0~15V（每大格5V，每小格0.5V，分度值0.5V）7．电压表的使用规则：①电压表必须并联在被测电路两端；②“+”“－”接线柱接法要正确，要让电流从“+”接线柱流进，从“－”接线柱流出；③被测电压不能超过电压表的量程（可由大到小采用“试触”的办法确定合适的量程）；④在量程允许时，可以将电压表与电源并联，此时电压表测出的是电源电压。8、探究串、并联电路中的电压1．串联电路中电压的规律：在串联电路中，两端的总电压等于各部分电路两端的电压之和。即：U=U1+U22．并联电路中电压的规律：在并联电路中，各支路两端的电压相等。即：U=U1=U2五、探究不同物质的导电性能1、导体：容易导电的物体；    如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。容易导电的原因：有大量的自由电荷。（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子）2、绝缘体：不容易导电的物体；如；油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气、干木。不容易导电的原因：几乎没有自由电荷。3、加热接入电路中的玻璃珠实验说明：导体和绝缘体在一定条件下可以相互转化。4、电阻:导体对电流的阻碍作用的大小。用字母R表示。单位为欧姆，简称为欧，用符号Ω表示。六、探究---影响电阻大小的因素：1、影响电阻大小的因素有：材料、长度、横截面积和温度。（一般情况下温度对电阻的影响不计）。2、加热接入电路中的细铁丝实验说明：导体电阻的大小与温度有关。3．电阻是导体的特性，与流过电流大小和两端电压高低无关。七、变阻器：1、滑动变阻器的原理：通过改变接入电路中电阻线的长度，来改变接入电路中电阻的大小，从而改变电路中的电流。2. 滑动变阻器的用法：    ①改变谁的电流就要与其串联；②接线柱选择一上一下。③闭合开关前要把滑片移动到阻值最大端。3.铭牌的意义：电阻值：表示可接入电路的最大电阻。              电流值：表示允许通过的最大电流。4、作用：①改变电路中的电流。         ② 改变分压。         ③保护电路
