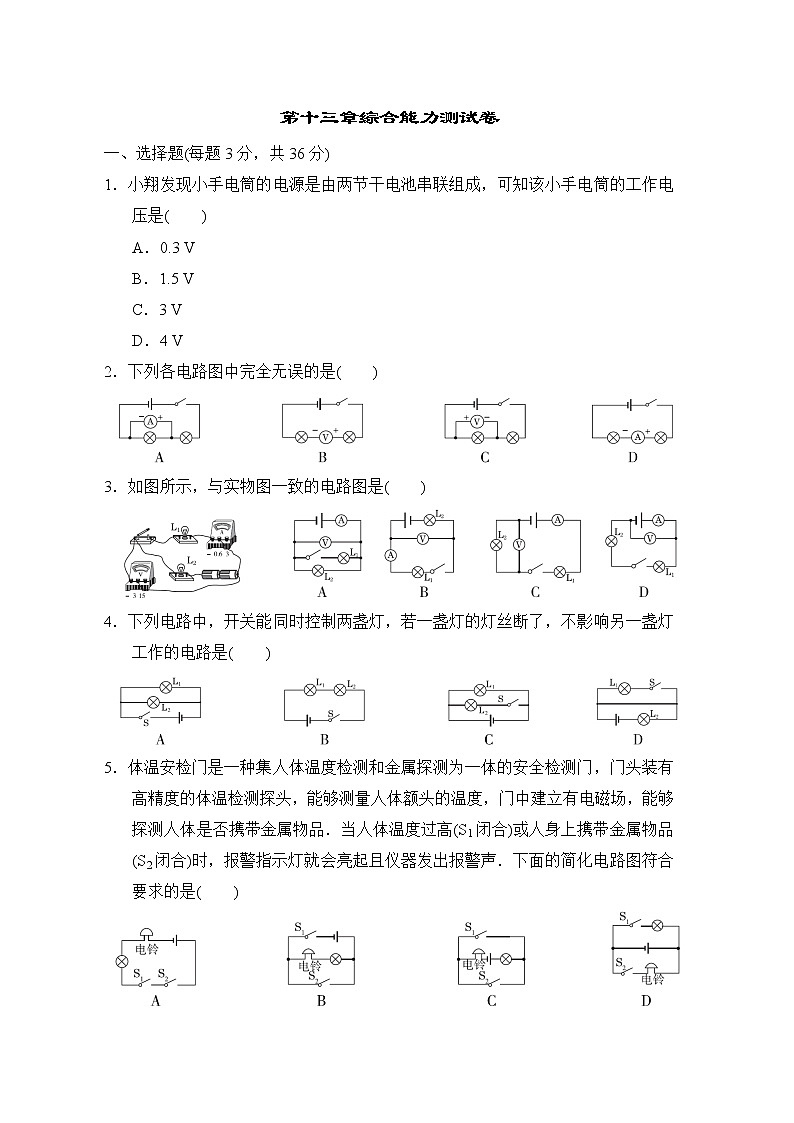

第十三章综合能力测试卷

一、选择题(每题3分，共36分)

1．小翔发现小手电筒的电源是由两节干电池串联组成，可知该小手电筒的工作电压是(　　)

A．0.3 V　　　　　

B．1.5 V　　　　

C．3 V　　　　　

D．4 V

2．下列各电路图中完全无误的是(　　)

3．如图所示，与实物图一致的电路图是(　　)

4．下列电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯工作的电路是(　　)

5．体温安检门是一种集人体温度检测和金属探测为一体的安全检测门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测人体是否携带金属物品．当人体温度过高(S1闭合)或人身上携带金属物品(S2闭合)时，报警指示灯就会亮起且仪器发出报警声．下面的简化电路图符合要求的是(　　)

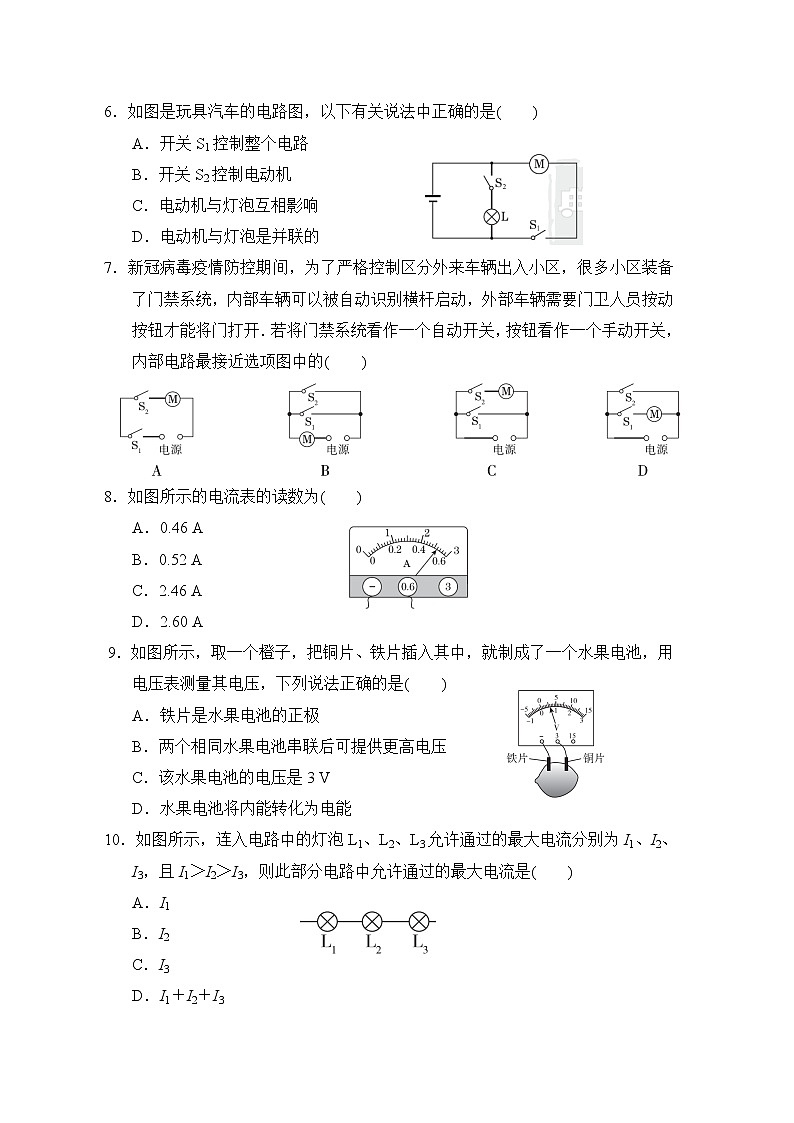

6．如图是玩具汽车的电路图，以下有关说法中正确的是(　　)

A．开关S1控制整个电路  　　　　　　

B．开关S2控制电动机

C．电动机与灯泡互相影响  　　　　 　

D．电动机与灯泡是并联的

7．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开．若将门禁系统看作一个自动开关，按钮看作一个手动开关，内部电路最接近选项图中的(　　)

8．如图所示的电流表的读数为(　　)

A．0.46 A

B．0.52 A

C．2.46 A

D．2.60 A

9．如图所示，取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池，用电压表测量其电压，下列说法正确的是(　　)

A．铁片是水果电池的正极

B．两个相同水果电池串联后可提供更高电压

C．该水果电池的电压是3 V

D．水果电池将内能转化为电能

10．如图所示，连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是(　　)

A．I1

B．I2

C．I3

D．I1＋I2＋I3

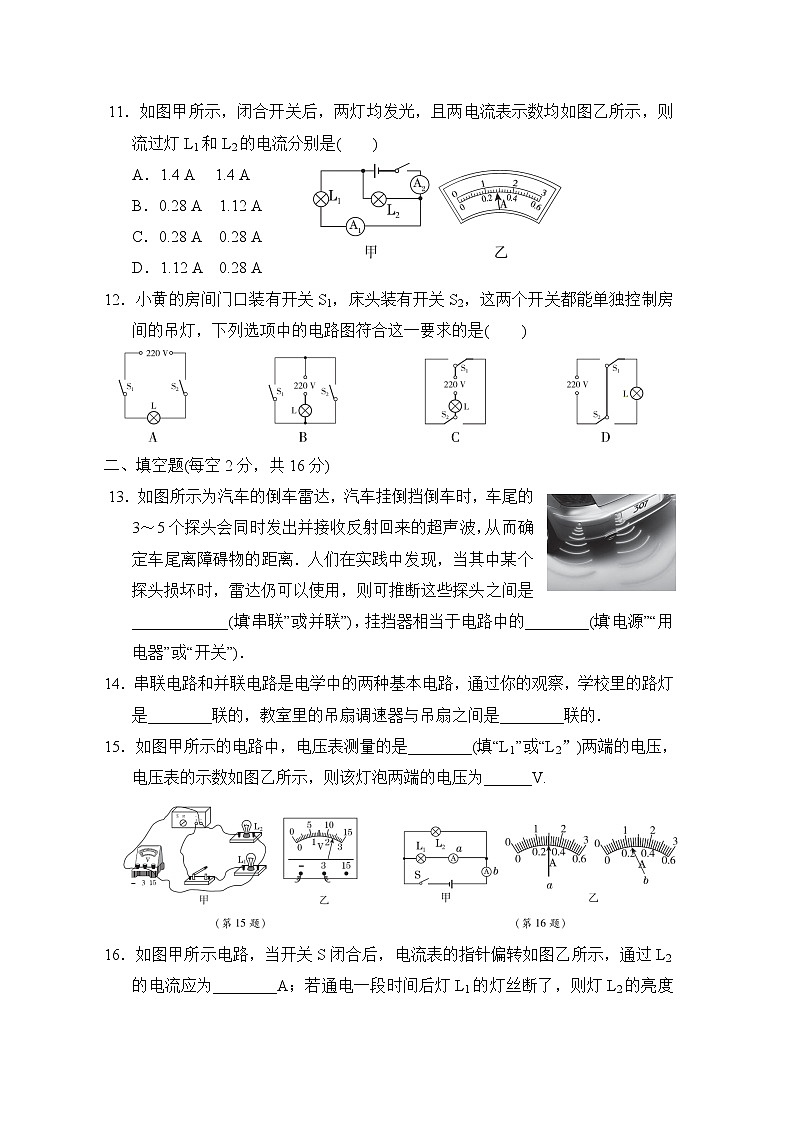

11．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是(　　)

A．1.4 A　 1.4 A

B．0.28 A　1.12 A

C．0.28 A　0.28 A

D．1.12 A　0.28 A

12．小黄的房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，下列选项中的电路图符合这一要求的是(　　)

二、填空题(每空2分，共16分)

13．如图所示为汽车的倒车雷达，汽车挂倒挡倒车时，车尾的3～5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离．人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头之间是____________(填“串联”或“并联”)，挂挡器相当于电路中的________(填“电源”“用电器”或“开关”)．

14．串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是________联的，教室里的吊扇调速器与吊扇之间是________联的．

15．如图甲所示的电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，则该灯泡两端的电压为______V.

16．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为________A；若通电一段时间后灯L1的灯丝断了，则灯L2的亮度将________(填“变亮”“变暗”或“无变化”)．

三、解答题(17题4分，18题4分，19题10分，20题10分，21题10分，22题10分，共48分)

17．单轮平衡车的电路部分安装电源、开关S1和压力开关S2两个开关，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动．请根据上述要求将电路图连接完整．

18．根据图甲所示的电路图，用笔画线代替导线，连接图乙实物电路(要求导线不能交叉)．

19．如图是“探究串联电路中电流特点”的实验电路图．

(1)实验中，选择两个小灯泡的规格应该是________(填“相同”或“不相同”)的．

(2)如上表是某同学实验中的一组数据．

指出表格中所记录的数据中，明显错误的数据是________，造成错误的原因是____________________________．

(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是________(填选项)．

A．通过小灯泡的电流小  B．小灯泡的灯丝断了

C．小灯泡被短路了      D．小灯泡靠近负极

20．如图甲为“探究并联电路中电流规律”的实验电路图．

(1)若要测量干路电流，则电流表应串联在图甲中的________(填“A”“B”或“C”)处．

(2)若要测量A处的电流，在连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________________________________．

(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上存在的不足之处是______________________________(写出一条)．

21．如图甲所示的电路，当开关S闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示．

(1)请写出流过灯泡L2的电流和干路中电流的大小．

(2)流过灯泡L1的电流是多少？

22．如图所示的电路中S1、S2，闭合开关，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：

(1)灯泡L1、L2两端的电压分别为多少伏？

(2)通过灯泡L1、L2的电流分别为多少安？

答案

一、1．C　2．D　3．B　4．A　5．C　6．D　7．B　8．B　9．B

10．C　点拨：串联电路中电流处处相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏．

11．B　12．C

二、13．并联；开关　14．并；串　15．L2；2.4

16．0.9；无变化 　　点拨：由题中电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，因为并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角度小于a电流表指针的偏转角度，所以a电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.3 A．b电流表的量程为0～3 A，分度值为0.1 A，示数为1.2 A，则通过L2的电流I2＝Ib－Ia＝1.2 A－0.3 A＝

0.9 A；由于并联电路中各支路上的用电器互不影响，所以灯L1灯丝断后，灯L2的亮度将无变化．

三、17．解：如图所示．

18．解：如图所示．

19．(1)不相同　(2)1.5 A；电流表接小量程却误按大量程读数了　(3)C

20．(1)C　(2)电流表“＋”“－”接线柱接反了

(3)用同一规格的灯泡进行实验或只测量一组实验数据

21．解：(1)流过灯泡L2的电流I2为0.3  A；干路中的电流是1.2 A.

(2)流过灯泡L1的电流I1＝I－I2＝1.2  A－0.3 A＝0.9 A.

22．解：(1)电路中灯泡L1、L2并联，则UL1＝UL2＝12 V.

(2)电流表A测量的是通过灯泡L1、L2的总电流，I＝1.2 A；电流表A1测量的是通过灯泡L1的电流，IL1＝0.4 A；通过灯泡L2的电流IL2＝I－IL1＝1.2 A－

0.4 A＝0.8 A.
