17.3 发电机为什么能发电

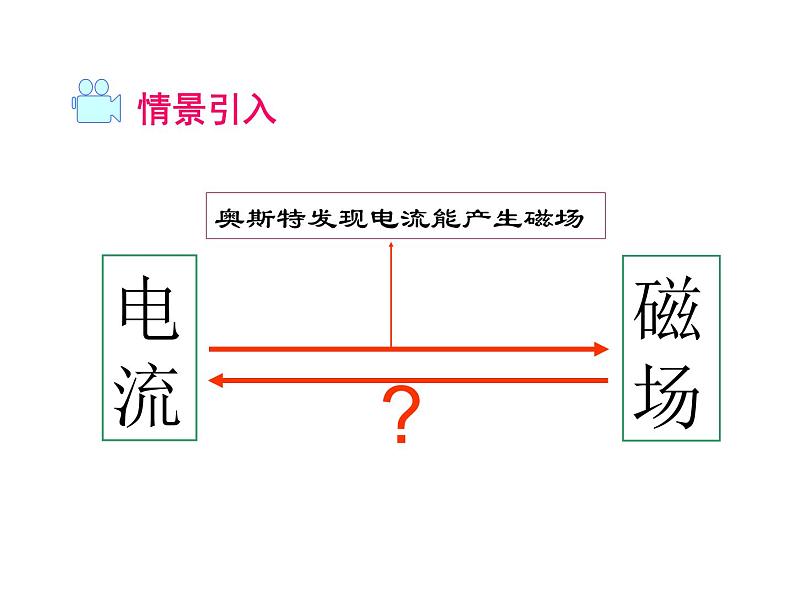

奥斯特发现电流能产生磁场
　 1822年，英国物理学家法拉第开始进行“磁生电”的探索，经过10年不懈的努力，终于在1831年发现了磁也能生电。
寻找科学家的足迹
猜一猜！怎样做才能产生感应电流？

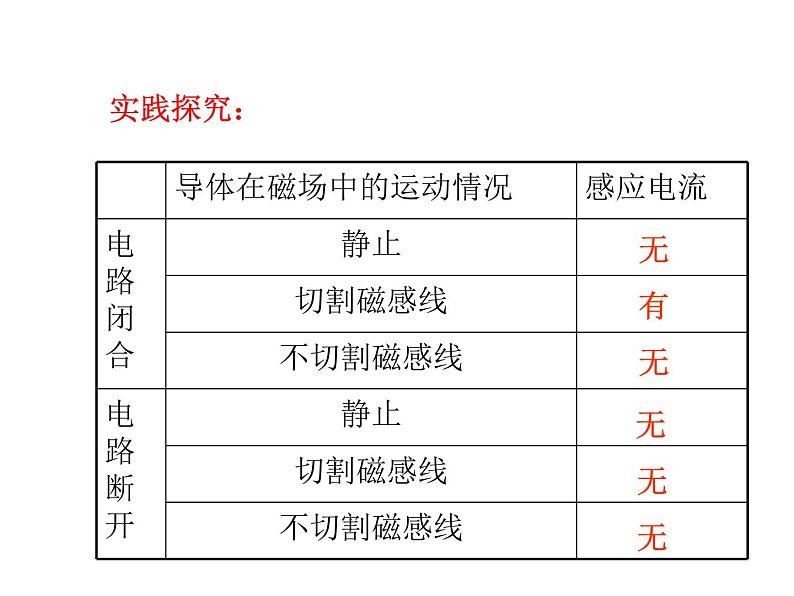

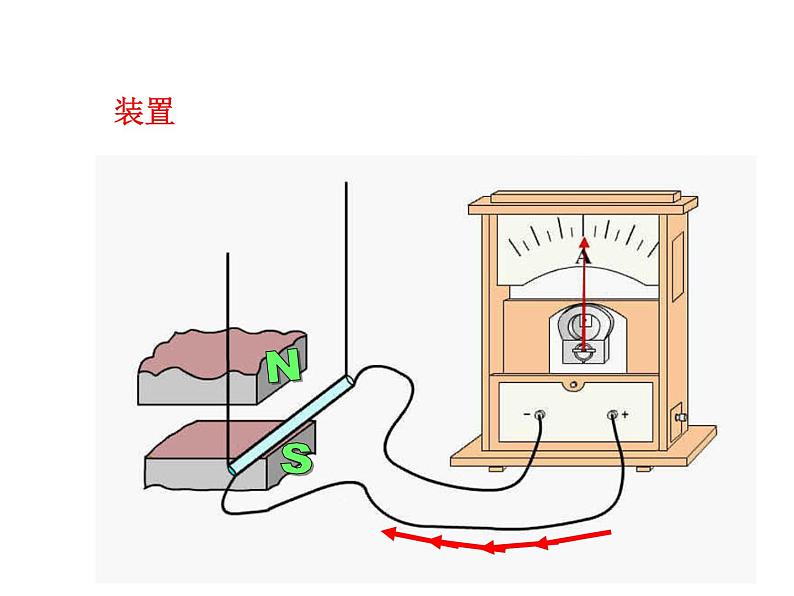

________(选填“闭合”或“不闭合”)电路的一部分导体在磁场中做___________的运动时,导体中就会产生感应电流。
改变__________的方向或改变________方向, 感应电流的方向就会改变,即感应电流的方向与___________的方向和 ______的方向有关。
1.利用磁场产生电流的现象叫作电磁感应现象。
2.电磁感应产生的电流叫作感应电流。
*如图，把条形磁体迅速插入或拔出螺线管时，小量程电流计的指针就会发生偏转，你能解释其中的道理吗？
1.电磁感应的发现具有很重要的科学意义和实用价值,发现这一现象的科学家是( ) A.奥斯特 B.焦耳 C.法拉第 D.爱迪生
2.产生感应电流的条件是( ) A.一段导体在磁场中运动 B.一段导体在磁场中做切割磁感线运动 C.闭合电路的部分导体在磁场中运动 D.闭合电路中的部分导体在磁场中做切割磁感线运动
3.电磁感应现象中,感应电流方向 ( ) A.只跟导体的运动方向有关 B.只跟磁感线的方向有关 C.跟导体的运动方向和磁感线的方向有关 D.跟导体的运动方向和磁感线的方向无关
4.在探究产生感应电流的实验中，某同学按照图中的4种情况让闭合电路的一段导体AB在磁场中沿箭头所示方向运动，其中能够产生感应电流的是　　图。
1.交流发电机的构造和作用
（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流。
（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。
放在磁场里的线圈，两端各连一个铜环K和L，它们分别跟电刷A、B接触，并跟电流表组成闭合电路。在线圈从图甲经图乙向图丙转的半周过程中，ab边向下运动，cd边向上运动，ab边向下切割磁感线，ab边中的电流由b向a，cd边向上切割磁感线，cd边中的电流由d向c，外部电路中的电流方向一直是从A流向B。
实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成。转子由水轮机、汽轮机或内燃机来带动。大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电。这种发电机叫作旋转磁极式发电机。
大型旋转磁极式发电机，能够提供几千伏到上万伏的电压，功率可达几十万千瓦，甚至百万千瓦以上。为了得到较强的磁场，要把线圈嵌在定子铁心槽里，还要用电磁铁代替永久磁铁作转子。
17.3 发电机为什么能发电
一、探究电磁感应现象1.法拉第发现电磁感应现象。2.电磁感应现象的原理
二、发电机1.构造2.原理3.应用
见《学练优》课堂达标训练部分
