2022年广东省中考物理试卷解析版

这是一份2022年广东省中考物理试卷解析版，共36页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

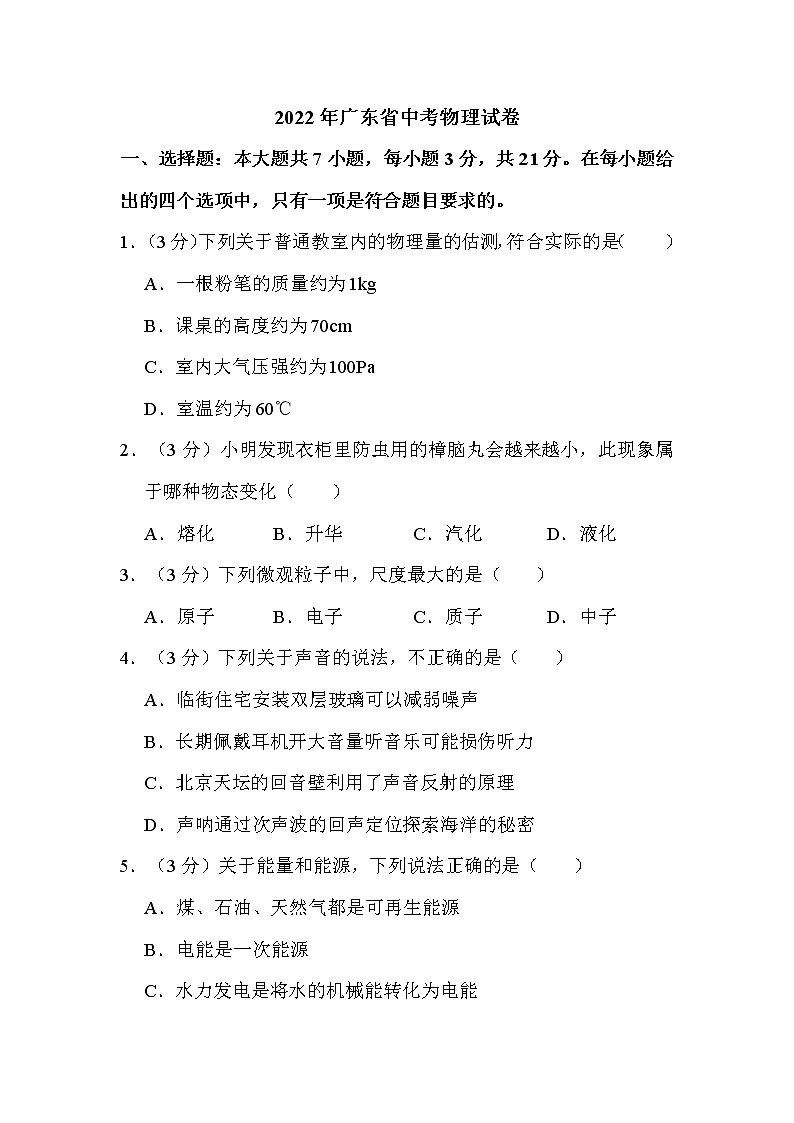

2022年广东省中考物理试卷
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）下列关于普通教室内的物理量的估测，符合实际的是（　　）
A．一根粉笔的质量约为1kg
B．课桌的高度约为70cm
C．室内大气压强约为100Pa
D．室温约为60℃
2．（3分）小明发现衣柜里防虫用的樟脑丸会越来越小，此现象属于哪种物态变化（　　）
A．熔化 B．升华 C．汽化 D．液化
3．（3分）下列微观粒子中，尺度最大的是（　　）
A．原子 B．电子 C．质子 D．中子
4．（3分）下列关于声音的说法，不正确的是（　　）
A．临街住宅安装双层玻璃可以减弱噪声
B．长期佩戴耳机开大音量听音乐可能损伤听力
C．北京天坛的回音壁利用了声音反射的原理
D．声呐通过次声波的回声定位探索海洋的秘密
5．（3分）关于能量和能源，下列说法正确的是（　　）
A．煤、石油、天然气都是可再生能源
B．电能是一次能源
C．水力发电是将水的机械能转化为电能
D．太阳释放的能量是核裂变产生的

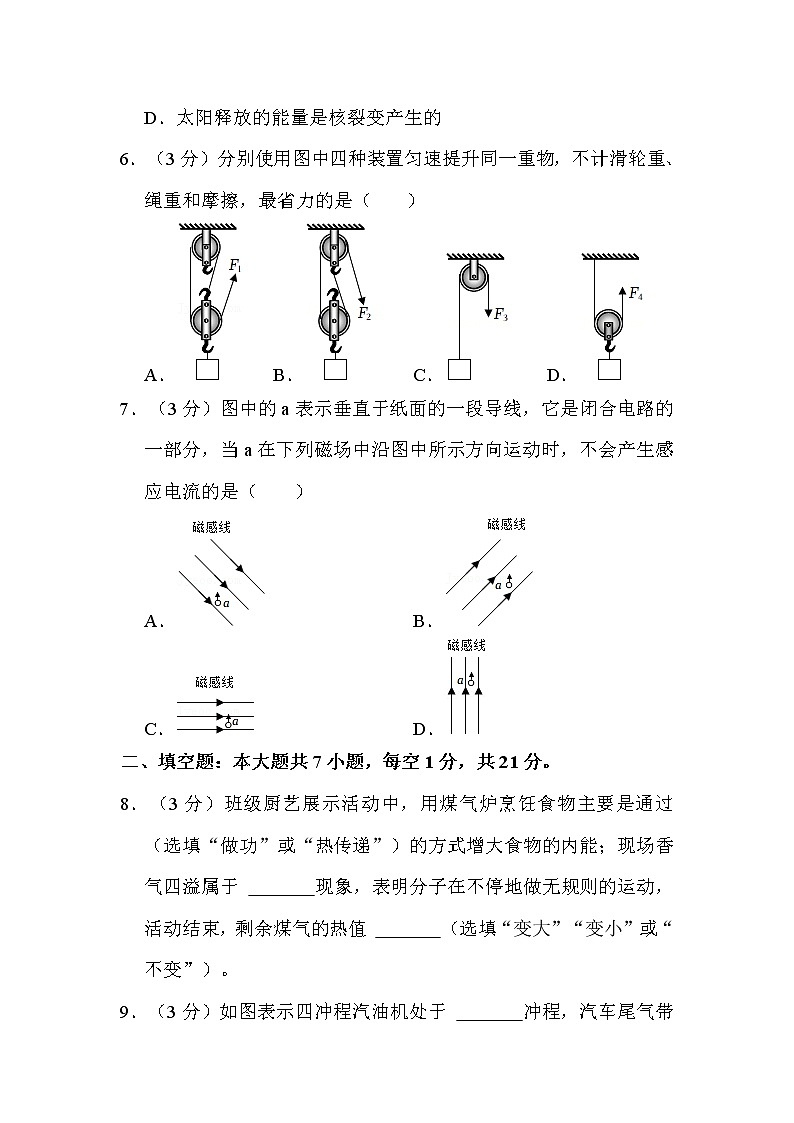

6．（3分）分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（　　）
A． B． C． D．
7．（3分）图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分，当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（　　）
A． B．
C． D．
二、填空题：本大题共7小题，每空1分，共21分。
8．（3分）班级厨艺展示活动中，用煤气炉烹饪食物主要是通过 　 　（选填“做功”或“热传递”）的方式增大食物的内能；现场香气四溢属于 　 　现象，表明分子在不停地做无规则的运动，活动结束，剩余煤气的热值 　 　（选填“变大”“变小”或“不变”）。
9．（3分）如图表示四冲程汽油机处于 　 　冲程，汽车尾气带走的能量 　 　（选填“能”或“不能”）自动汇集回来转化成燃料的化学能，这反映了能量的转化具有 　 　。

10．（3分）一枚实心纪念币的质量为16g，体积为2cm3，纪念币的密度是 　 　g/cm3。可见，这枚纪念币 　 　（选填“是”或“不是”）纯金制成。若宇航员将这枚纪念币带到太空，其质量 　 　（选填“变大”“变小”或“不变”）。（ρ金＝19.3×103kg/m3）
11．（3分）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰 　 　立的实像，利用这一成像规律可制成 　 　（选填“照相机”“投影仪”或“放大镜”）。若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应 　 　（选填“变大”“变小”或“不变”）

12．（3分）家庭电路中，电热水壶应与其他家用电器 　 　联。若用电热水壶加热0.8kg的水，使其温度从30℃升高到80℃，则水吸收的热量是 　 　J。此过程中，电热水壶实际消耗的电能 　 　（选填“大于”“等于”或“小于”）水吸收的热量。[c水＝4.2×103J/（kg•℃）]
13．（3分）“西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。如图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的 　 　形成的 　 　（选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面 　 　m。

14．（3分）图甲中过山车从A点出发，先后经过B、C、D、E点。图乙是过山车在B、C、D、E点的动能和重力势能大小的示意图，则过山车的动能在 　 　点最大，B点重力势能的大小 　 　E点动能的大小。在这个过程中，过山车的机械能是 　 　（选填“变化”或“不变”）的。
三、作图题：本题共3小题，共7分。
15．（2分）如图所示，物体A保持静止，画出A所受重力G和拉力F的示意图。

16．（2分）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。

17．（3分）如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
四、实验题：本大题共3小题，第18小题7分，第19、20小题各6分，共19分。
18．（7分）（1）图1中刻度尺的分度值为 　 　mm，物体的长度为 　 　cm。
（2）与毛皮摩擦过的橡胶棒因得到电子而带 　 　电，用带电的橡胶棒接触验电器的金属球，金属箔张开，如图2所示，这两片金属箔带 　 　种电荷。
（3）体温计是根据液体 　 　的规律制成的。体温计离开人体后，直管内的水银 　 　（选填“能”或“不能”）自动退回玻璃泡，所以体温计能离开人体读数。图3中的体温计示数是 　 　℃。

19．（6分）在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现其左端下沉，如图甲所示，为使杠杆在水平位置平衡，应将平衡螺母向 　 　调节。
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置再次平衡，当方向为 　 　时，拉力最小，大小为 　 　N。
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂l1：l2＝　 　，若两边同时各取走―枚硬币，则杠杆的 　 　端将下沉。

20．（6分）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。

（1）小明按电路图连接实物，刚接上最后一根导线，看到电流表的指针立刻有偏转，若电路连线正确，造成这种异常现象的原因是 　 　。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0

0.3
电流I/A
0.32
0.30
0.26

0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是 　 　V，通过它的电流是 　 　A。
②小灯泡正常发光时的电阻是 　 　Ω。
③第5次测量中，小灯泡不发光，小明断定是灯丝断了，这个判断是 　 　（选填“正确”或“错误”）的，理由是 　 　。
五、计算题：本大题共2小题，第21小题7分，第22小题6分，共13分。
21．（7分）图中某智能机器人的质量为80kg，其轮子与水平地面接触的总面积为5×10﹣4m2。在水平地面上工作时，该机器人匀速直线移动的速度为1m/s，所受阻力是机器人重力的0.05倍。求：（取g＝10N/kg）
（1）机器人对水平地面的压强；
（2）机器人在水平地面上匀速直线移动时的牵引力；
（3）机器人在水平地面上匀速直线移动30s，此过程中牵引力做的功。

22．（6分）某电热取暖器的简化电路如图所示，R1、R2为发热电阻，取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制，已知高温挡功率为1320W，R1＝55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。

六、综合能力题：本大题共3小题，第23小题7分，第24、25小题各6分，共19分。
23．（7分）我国自主研制的载人深潜器下潜深度已突破10000m，在载人深潜领域达到世界领先水平。（取ρ海水＝1.03×103kg/m3，ρ水＝1.0×103kg/m3，g＝10N/kg）
（1）潜水艇活动的海水深度一般为300m至600m。它可以通过水舱排水或充水来改变 　 　，从而实现浮沉。
（2）深潜器可进入更深的水域，在10000m的深处，海水产生的压强为 　 　Pa。由于深海海水压强太大，深潜器实现浮沉的方法与潜水艇有所不同。
（3）小明阅读资料后，利用如图的装置模拟深潜器在水中的运动过程。物体甲、乙由一条细线连接且在水中处于静止状态，已知乙的质量为0.2kg，体积为25cm3，则乙所受浮力的大小为 　 　N，乙受到细线的拉力为 　 　N，若剪断细线，甲将 　 　（选填“上浮”“悬浮”或“下沉”），此时甲所受浮力 　 　（填字母）。
A.增大，且大于重力
B.不变，且等于重力
C.不变，且大于重力
D.减小，且小于重力

24．（6分）图甲为部分电磁波的频率分布示意图。

（1）由图可知，紫外线 　 　（选填“是”或“不是”）电磁波。它在真空中的传播速度约为 　 　m/s。
（2）下列实例中，属于紫外线应用的是 　 　（填字母）。
A.遥控器控制电视
B.体检时拍X光片
C.医院杀菌消毒灯
D.“测温枪”测量体温
（3）少量的紫外线照射是有益的，过量的紫外线照射会损伤皮肤。紫外线能使荧光物质发光，小明想检验某防晒霜对紫外线的阻挡作用，利用图乙所示的实验装置在暗室及一定防护下进行实验。
步骤一：如图乙所示，固定好紫外线灯和涂有荧光物质的硬纸板，将一块大小合适的玻璃板放置在 　 　（选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域，且调整玻璃板与硬纸板平行；
步骤二：打开紫外线灯，荧光物质发光；
步骤三：关闭紫外线灯，荧光物质不发光；
步骤四：按产品的说明书要求在玻璃板上均匀涂满防晒霜，再次打开紫外线灯，荧光物质有微弱发光。
由此可推断，该防晒霜 　 　（选填“能”或“不能”）阻挡全部紫外线。
25．（6分）阅读下列短文，回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示。它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电.。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理）。充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表。
充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW•h）
充电费用（元）
400

45
24.0
28.80
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 　 　。
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是 　 　。当D为70%时，充电电流为 　 　A。
（3）若充电过程中充电电费单价不变，则测试全过程的充电费用为 　 　元。
（4）设D从70%增至80%所需时间为t1，从80%增至90%所需时间为t2，且t1：t2＝2：3，则测试全过程的充电总时长为 　 　min。


2022年广东省中考物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）下列关于普通教室内的物理量的估测，符合实际的是（　　）
A．一根粉笔的质量约为1kg
B．课桌的高度约为70cm
C．室内大气压强约为100Pa
D．室温约为60℃
【解答】解：
A、一块橡皮的质量在5g左右，粉笔的质量与此差不多，在5g左右，故A不符合实际；
B、课桌高度约为70cm，故B符合实际；
C、教室内大气压强约为1个标准大气压，即1.01×105Pa，故C不符合实际；
D、夏季室温约为30℃左右，冬季更低，不可能达到60℃，故D不符合实际。
故选：B。
2．（3分）小明发现衣柜里防虫用的樟脑丸会越来越小，此现象属于哪种物态变化（　　）
A．熔化 B．升华 C．汽化 D．液化
【解答】解：衣柜里防虫用的樟脑丸，过一段时间会变小，这是固态的樟脑丸直接升华为气态。故选项ACD错误，B正确。
故选：B。
3．（3分）下列微观粒子中，尺度最大的是（　　）
A．原子 B．电子 C．质子 D．中子
【解答】解：物质是由分子组成的，分子是由原子组成的，原子是由原子核和电子组成的，原子核是由质子和中子构成，质子和中子又由夸克组成，因此尺度最大的是原子。
故选：A。
4．（3分）下列关于声音的说法，不正确的是（　　）
A．临街住宅安装双层玻璃可以减弱噪声
B．长期佩戴耳机开大音量听音乐可能损伤听力
C．北京天坛的回音壁利用了声音反射的原理
D．声呐通过次声波的回声定位探索海洋的秘密
【解答】解：A、临街住宅安装双层玻璃可以在声音传播过程中减弱噪声，故A正确；
B、长期佩戴耳机开大音量听音乐，增大声音的响度，可能损伤听力，故B正确；
C、驰名中外的北京天坛里的回音壁有非常美妙的声音现象，它是我国古代建筑师利用声音的反射造成的音响效果，故C正确；
D、声呐通过超声波的回声定位探索海洋的秘密，故D错误。
故选：D。
5．（3分）关于能量和能源，下列说法正确的是（　　）
A．煤、石油、天然气都是可再生能源
B．电能是一次能源
C．水力发电是将水的机械能转化为电能
D．太阳释放的能量是核裂变产生的
【解答】解：A、煤、石油、天然气都是化石能源，不能在短时间内形成，是不可再生能源，故A错误；
B、电能需通过消耗一次能源才能获得，是二次能源，故B错误；
C、水力发电机发电时是将水的机械能转化为电能，故C正确；
D、太阳释放的能量是氢核聚变产生的，故D错误。
故选：C。
6．（3分）分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（　　）
A． B． C． D．
【解答】解：由题知，不计摩擦和动滑轮重，
A、使用的是滑轮组，n＝3，F＝G。
B、使用的是滑轮组，n＝2，F＝G；
C、使用的是定滑轮，F＝G；
D、使用的是动滑轮，F＝G；
由此可知A图中最省力，F＝G。
故选：A。
7．（3分）图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分，当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（　　）
A． B．
C． D．
【解答】解：ABC、由题意知导体是闭合电路中的导体，由图知，当a在图示磁场中沿图中所示方向运动时，导体做切割磁感线运动，所以会产生感应电流，故ABC不符合题意；
D、导体是闭合电路中的部分导体，但当a在图示磁场中沿图中所示方向运动时，导体没有做切割磁感线运动，不会产生感应电流，故D符合题意。
故选：D。
二、填空题：本大题共7小题，每空1分，共21分。
8．（3分）班级厨艺展示活动中，用煤气炉烹饪食物主要是通过 　热传递　（选填“做功”或“热传递”）的方式增大食物的内能；现场香气四溢属于 　扩散　现象，表明分子在不停地做无规则的运动，活动结束，剩余煤气的热值 　不变　（选填“变大”“变小”或“不变”）。
【解答】解：用煤气炉烹饪食物，食物从锅中吸收热量，用热传递的方式增大食物的内能；
食物的香气四溢是扩散现象，说明分子在不停地做无规则运动，
因为热值是燃料的一种性质，活动结束，燃烧一部分后，剩余煤气的种类没变，故其热值不变。
故答案为：热传递；扩散；不变。

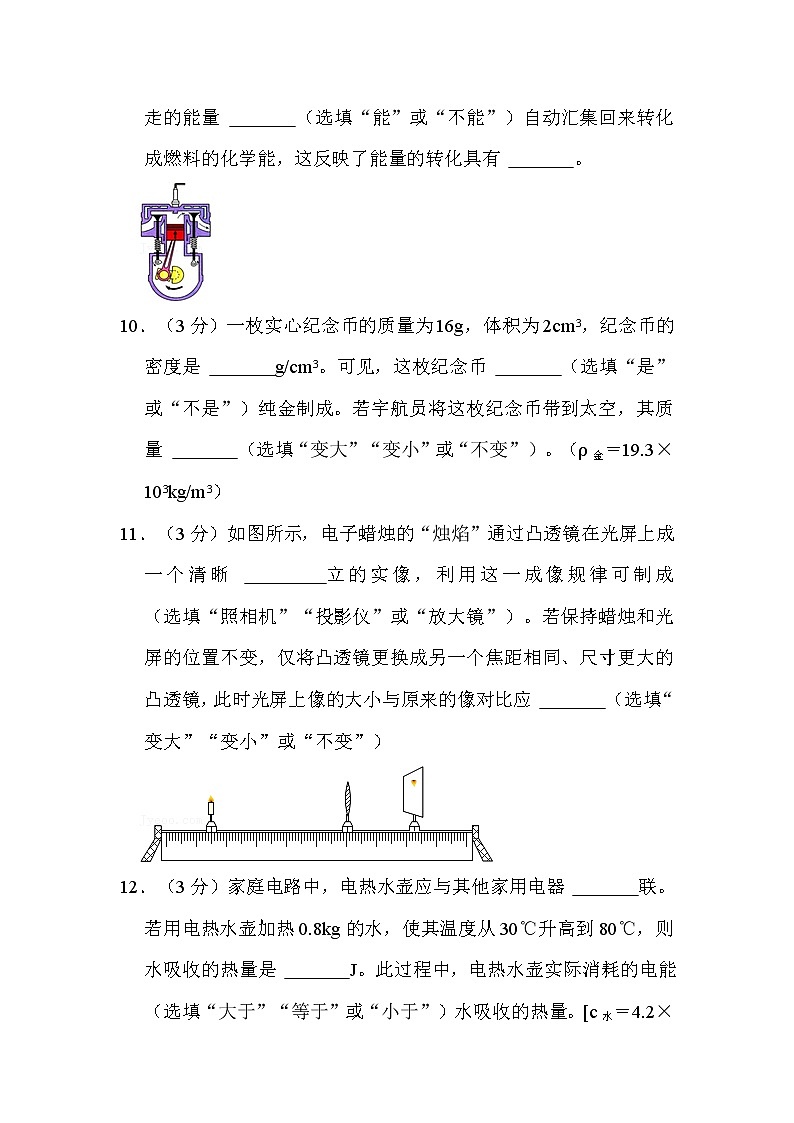

9．（3分）如图表示四冲程汽油机处于 　排气　冲程，汽车尾气带走的能量 　不能　（选填“能”或“不能”）自动汇集回来转化成燃料的化学能，这反映了能量的转化具有 　方向性　。

【解答】解：图中排气门打开，活塞上行，气体流出汽缸，是排气冲程；
大量向外散失的能量不会自动再汇集回来，说明在能的转化和转移的过程中，能量转化和转移是有方向性；
故答案为：排气；不能；方向性。
10．（3分）一枚实心纪念币的质量为16g，体积为2cm3，纪念币的密度是 　8　g/cm3。可见，这枚纪念币 　不是　（选填“是”或“不是”）纯金制成。若宇航员将这枚纪念币带到太空，其质量 　不变　（选填“变大”“变小”或“不变”）。（ρ金＝19.3×103kg/m3）
【解答】解：纪念币的密度：
ρ＝＝＝8g/cm3＝8×103kg/m3，
由ρ＜ρ金＝19.3×103kg/m3可知，该纪念币不是用纯金制成的。
若宇航员将这枚纪念币带到太空，位置发生了变化，物体的质量不随位置变化而变化，故其质量不变。
故答案为：8；不是；不变。
11．（3分）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰 　倒　立的实像，利用这一成像规律可制成 　照相机　（选填“照相机”“投影仪”或“放大镜”）。若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应 　不变　（选填“变大”“变小”或“不变”）

【解答】解：由图可知，物距大于像距，由凸透镜成像规律可知，此时成倒立缩小的实像，利用这一成像规律可制成照相机；
若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，物距、像距不变，此时光屏上像的大小与原来的像对比不变。
故答案为：倒；照相机；不变。
12．（3分）家庭电路中，电热水壶应与其他家用电器 　并　联。若用电热水壶加热0.8kg的水，使其温度从30℃升高到80℃，则水吸收的热量是 　1.68×105　J。此过程中，电热水壶实际消耗的电能 　大于　（选填“大于”“等于”或“小于”）水吸收的热量。[c水＝4.2×103J/（kg•℃）]
【解答】解：家庭电路中各用电器之间或插座之间都是并联连接，这样在工作时才会互不影响，电则热水壶应与其他家用电器并联。
水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.8kg×（80℃﹣30℃）＝1.68×105J；
因为在烧水过程中，有热损失，所以电热水壶实际消耗的电能大于水吸收的热量。
故答案为：并；1.68×105；大于。
13．（3分）“西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。如图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的 　反射　形成的 　虚　（选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面 　5　m。

【解答】解：水中的“白鹭”属于倒影，所以是反射所成虚像；物体到平面镜的距离和像到平面镜的距离相等。当白鹭距离水面5m时，它的像距离水面5m。
故答案为：反射；虚；5。
14．（3分）图甲中过山车从A点出发，先后经过B、C、D、E点。图乙是过山车在B、C、D、E点的动能和重力势能大小的示意图，则过山车的动能在 　C　点最大，B点重力势能的大小 　等于　E点动能的大小。在这个过程中，过山车的机械能是 　变化　（选填“变化”或“不变”）的。
【解答】解：（1）由图乙可知，过山车的动能在C点最大，在B点最小；B点的重力势能大小与E点的动能大小相等；
（2）由于机械能等于动能和势能的总和，由图乙可知，从B到C点、再到D点、最后到达E点的过程中，重力势能与动能之和越来越小，所以在这个过程中，过山车的机械能是变化的。
故答案为：C；等于；变化。
三、作图题：本题共3小题，共7分。
15．（2分）如图所示，物体A保持静止，画出A所受重力G和拉力F的示意图。

【解答】解：由图可知，物体静止时，弹簧测力计对物体的拉力F与物体受到的重力G是一对平衡力，这两个力的大小相等，方向相反，作用在同一条竖直方向的直线上，拉力的方向与细线重合，力的作用点在重心（几何中心）。
A所受重力G和拉力F的示意图如下图所示：

故答案为：见上图。
16．（2分）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。

【解答】解：图中经过入射点O作出垂直于界面的法线（虚线），根据反射角r1等于入射角i画出反射光线；
根据折射角r2大于入射角i画出折射光线，折射光线偏离法线。如图所示：

故答案为：如图所示。
17．（3分）如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
【解答】解：根据电源正负极判断螺线管中电流的方向，在电源外部，电流方向从电源正极经螺线管回到电源负极；用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的左侧为线圈的N极，右侧为S极；磁体外部的磁感线由N极指向S极，据此标出外部磁感线的方向。如图所示：

故答案为：如图所示。
四、实验题：本大题共3小题，第18小题7分，第19、20小题各6分，共19分。
18．（7分）（1）图1中刻度尺的分度值为 　1　mm，物体的长度为 　3.85　cm。
（2）与毛皮摩擦过的橡胶棒因得到电子而带 　负　电，用带电的橡胶棒接触验电器的金属球，金属箔张开，如图2所示，这两片金属箔带 　同　种电荷。
（3）体温计是根据液体 　热胀冷缩　的规律制成的。体温计离开人体后，直管内的水银 　不能　（选填“能”或“不能”）自动退回玻璃泡，所以体温计能离开人体读数。图3中的体温计示数是 　36.5　℃。

【解答】解：（1）由图1可知，刻度尺的1cm长均分成10个小格，所以其分度值为1mm；
物体的起始刻度为0.00cm，末刻度为3.85cm，所以物体的长度为3.85cm﹣0.00cm＝3.85cm；
（2）物体得到电子带负电；带负电的橡胶棒与验电器的金属球接触后，使金箔带上等量的负电荷而张开，即金属箔带同种电荷；
（3）体温计是根据液体热胀冷缩的规律制成的；
由它的结构可知，水银泡上方有个细小的弯管，使得直管内的水银不能自动退回玻璃泡；
图3中体温计的分度值为0.1℃，示数是36.5℃。
故答案为：（1）1；3.85；（2）负；同；（3）热胀冷缩；不能；36.5。
19．（6分）在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现其左端下沉，如图甲所示，为使杠杆在水平位置平衡，应将平衡螺母向 　右　调节。
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置再次平衡，当方向为 　竖直向下　时，拉力最小，大小为 　2　N。
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂l1：l2＝　2：1　，若两边同时各取走―枚硬币，则杠杆的 　右　端将下沉。

【解答】解：（1）如图甲所示，杠杆左端下沉，其右端偏高，应将平衡螺母向上翘的右端移动，使杠杆在水平位置平衡；
（2）根据杠杆的平衡条件，F1L1＝F2L2知要使力最小，需要使力臂最大，当力的方向竖直向下时，力臂最长，力最小；
在A点悬挂3个钩码，则由杠杆的平衡条件得：3G×4L＝FB×3L，
解得：最小的力FC＝4G＝4×0.5N＝2N；
（3）根据杠杆的平衡条件，F1L1＝F2L2
设每个硬币的重量为G，则由图可得，2GL1＝4GL2，
则L1：L2＝2：1；
若两边同时各取走―枚硬币，则左边为：GL1＝2GL2，右边为3GL2，
由于2GL2＜3GL2，所以杠杆的右端将下沉。
故答案为：（1）右；（2）竖直向下；2；（3）2：1；右。
20．（6分）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。

（1）小明按电路图连接实物，刚接上最后一根导线，看到电流表的指针立刻有偏转，若电路连线正确，造成这种异常现象的原因是 　开关没有处于断开状态　。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0

0.3
电流I/A
0.32
0.30
0.26

0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是 　1.5　V，通过它的电流是 　0.3　A。
②小灯泡正常发光时的电阻是 　5　Ω。
③第5次测量中，小灯泡不发光，小明断定是灯丝断了，这个判断是 　错误　（选填“正确”或“错误”）的，理由是 　如果灯丝断了，整个电路断路，则电流表无示数，电压表有示数　。
【解答】解：（1）连接电路中，开关没有处于断开状态，刚接上最后一根导线，电流表的指针立刻有偏转；
（2）①根据图乙可知，电压表量程为0～3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.6V；电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.22A；
②小灯泡额定电压为1.5V，第2次实验可知小灯泡额定电流为0.3A，小灯泡正常发光时的电阻为：R＝＝＝5Ω；
③这个判断是错误的，理由是如果灯丝断了，整个电路断路，则电流表无示数，电压表有示数，小灯泡不发光。
故答案为：（1）开关没有处于断开状态；（2）①1.5；0.3；②5；③错误；如果灯丝断了，整个电路断路，则电流表无示数，电压表有示数。
五、计算题：本大题共2小题，第21小题7分，第22小题6分，共13分。
21．（7分）图中某智能机器人的质量为80kg，其轮子与水平地面接触的总面积为5×10﹣4m2。在水平地面上工作时，该机器人匀速直线移动的速度为1m/s，所受阻力是机器人重力的0.05倍。求：（取g＝10N/kg）
（1）机器人对水平地面的压强；
（2）机器人在水平地面上匀速直线移动时的牵引力；
（3）机器人在水平地面上匀速直线移动30s，此过程中牵引力做的功。

【解答】解：（1）机器人的重力：G＝mg＝80kg×10N/kg＝800N；
在水平地面上工作时，机器人对水平地面的压力：F＝G＝800N；
机器人对水平地面的压强：p＝＝＝1.6×106Pa；
（2）机器人在水平地面受到的阻力f＝0.05G＝0.05×800N＝40N；
机器人匀速直线运动时，机器人在水平方向上受力平衡，则机器人的牵引力F牵＝f＝40N；
（3）此过程中牵引力做的功：W＝F牵s＝F牵vt＝40N×1m/s×30s＝1200J。
答：（1）机器人对水平地面的压强为1.6×106Pa；
（2）机器人在水平地面上匀速直线移动时的牵引力为40N；
（3）机器人在水平地面上匀速直线移动30s，此过程中牵引力做的功为1200J。
22．（6分）某电热取暖器的简化电路如图所示，R1、R2为发热电阻，取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制，已知高温挡功率为1320W，R1＝55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。

【解答】解：（1）当闭合S1、S2时，R1、R2并联，所以U＝U1＝U2＝220V，
取暖器工作时通过R1的电流：
I1＝＝＝4A；
（2）当只闭合S1时，只有R1工作，当闭合S1、S2时，R1、R2并联，根据并联电路的电阻特点可知，并联的总电阻小于任一分电阻，
电压是一定的，根据P＝可知，当只闭合S1时，只有R1工作，电路中的电阻最大，电功率最小，电热取暖器处于低温挡，取暖器处于低温挡时，工作1min产生的热量：
Q＝I2R1t＝（4A）2×55Ω×1×60s＝5.28×104J；
（3）低温挡的额定功率：P低＝＝＝880W，
当闭合S1、S2时，R1、R2并联，电路中的电阻最小，电功率最大，电热取暖器处于高温挡；
R2的电功率：P2＝P高﹣P低＝1320W﹣880W＝440W；
由P＝UI可知，通过电阻R2的电流：I2＝＝＝2A；
R2的阻值：
R2＝＝＝110Ω。
答：（1）取暖器工作时通过R1的电流是4A；
（2）取暖器处于低温挡时，工作1min产生的热量是5.28×104J；
（3）R2的阻值为110Ω。
六、综合能力题：本大题共3小题，第23小题7分，第24、25小题各6分，共19分。
23．（7分）我国自主研制的载人深潜器下潜深度已突破10000m，在载人深潜领域达到世界领先水平。（取ρ海水＝1.03×103kg/m3，ρ水＝1.0×103kg/m3，g＝10N/kg）
（1）潜水艇活动的海水深度一般为300m至600m。它可以通过水舱排水或充水来改变 　自身重力　，从而实现浮沉。
（2）深潜器可进入更深的水域，在10000m的深处，海水产生的压强为 　1.03×108　Pa。由于深海海水压强太大，深潜器实现浮沉的方法与潜水艇有所不同。
（3）小明阅读资料后，利用如图的装置模拟深潜器在水中的运动过程。物体甲、乙由一条细线连接且在水中处于静止状态，已知乙的质量为0.2kg，体积为25cm3，则乙所受浮力的大小为 　0.25　N，乙受到细线的拉力为 　1.75　N，若剪断细线，甲将 　上浮　（选填“上浮”“悬浮”或“下沉”），此时甲所受浮力 　C　（填字母）。
A.增大，且大于重力
B.不变，且等于重力
C.不变，且大于重力
D.减小，且小于重力

【解答】解：（1）潜水艇是通过改变自重来实现上浮和下沉的；
（2）海水产生的压强：p＝ρ海gh＝1.03×103kg/m3×10N/kg×10000m＝1.03×108Pa；
（3）乙浸没在水中，排开水的体积等于乙的体积，即：V排水＝V乙，
乙所受浮力：F浮乙＝ρ水gV排水＝1.0×103kg/m3×10N/kg×25×10﹣6m3＝0.25N；
乙静止时，受到竖直向下的重力、竖直向上的浮力和绳子拉力的作用，
由力的平衡条件可知，拉力：F拉＝G乙﹣F浮乙＝m乙g﹣F浮乙＝0.2kg×10N/kg﹣0.25N＝1.75N；
剪断细线前，甲静止时，受到竖直向下的重力、拉力和竖直向上的浮力的作用，
由力的平衡条件可得，F拉+G甲＝F浮甲，此时浮力大于重力，当剪断细线后，甲不受向下的拉力作用，由于浮力大于重力，所以甲会上浮，露出水面前，甲排开水的体积不变，由F浮＝ρ水gV排可知，甲受到浮力不变，故C正确。
故答案为：（1）自身重力；（2）1.03×108；（3）0.25；1.75；上浮；C。
24．（6分）图甲为部分电磁波的频率分布示意图。

（1）由图可知，紫外线 　是　（选填“是”或“不是”）电磁波。它在真空中的传播速度约为 　3×108　m/s。
（2）下列实例中，属于紫外线应用的是 　C　（填字母）。
A.遥控器控制电视
B.体检时拍X光片
C.医院杀菌消毒灯
D.“测温枪”测量体温
（3）少量的紫外线照射是有益的，过量的紫外线照射会损伤皮肤。紫外线能使荧光物质发光，小明想检验某防晒霜对紫外线的阻挡作用，利用图乙所示的实验装置在暗室及一定防护下进行实验。
步骤一：如图乙所示，固定好紫外线灯和涂有荧光物质的硬纸板，将一块大小合适的玻璃板放置在 　Ⅱ　（选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域，且调整玻璃板与硬纸板平行；
步骤二：打开紫外线灯，荧光物质发光；
步骤三：关闭紫外线灯，荧光物质不发光；
步骤四：按产品的说明书要求在玻璃板上均匀涂满防晒霜，再次打开紫外线灯，荧光物质有微弱发光。
由此可推断，该防晒霜 　不能　（选填“能”或“不能”）阻挡全部紫外线。
【解答】解：（1）紫外线属于电磁波；电磁波在空中的传播速度是3×108m/s；
（2）B、体检时拍X光片，由图甲可知，X射线不属于紫外线，故B错误；
AD、遥控器和的测温枪是利用红外线工作的，故AD错误；
C、紫外线化学作用强，可以杀死微生物，医院杀菌消毒灯是利用紫外线工作的，故C正确；
故选C；
（3）涂有荧光物质的硬纸板可以用来检验有没有紫外线射到硬纸板上，因此应将玻璃板放在紫外线灯和硬纸板之间，即Ⅱ位置；
由步骤二、三可知，没有紫外线射到硬纸板上时，荧光物质不发光；有紫外线照射到硬纸板上时，荧光物质发光，由步骤四可知，荧光物质有微弱发光，说明有少量的紫外线透过涂有防晒霜的玻璃板射到硬纸板上，因此防晒霜不能阻挡全部紫外线。
故答案为：（1）是；3×108；（2）C；（3）Ⅱ；不能。
25．（6分）阅读下列短文，回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示。它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电.。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理）。充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表。
充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW•h）
充电费用（元）
400

45
24.0
28.80
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 　大　。
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是 　先变大，后不变　。当D为70%时，充电电流为 　100　A。
（3）若充电过程中充电电费单价不变，则测试全过程的充电费用为 　72　元。
（4）设D从70%增至80%所需时间为t1，从80%增至90%所需时间为t2，且t1：t2＝2：3，则测试全过程的充电总时长为 　85　min。

【解答】解：
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，由P＝UI可知，充电功率更大；
（2）由图乙知，D从30%增至70%的过程中，充电功率大致的变化规律是先变大，后不变；
当D达到70%时，充电功率为40kW＝40000W，
由表中数据知，D达到70%时，充电电压为400V，
由P＝UI可知，此时的充电电流：
I＝＝＝100A；
（3）由表中数据知，D达到70%时，充电度数为24.0kW•h，充电费用28.80元，
电费单价为：＝1.20元/kW•h，
充电前，D为30%，由题知，电池当前储能占充满状态储能的百分比为D，测试中充电桩输出的电能全部转化为电池的储能，
则有：＝ΔD，
所以：W充满＝＝60kW•h，
充满后，立即停止充电，测试全过程的充电费用为60kW•h×1.20元/kW•h＝72元；
（4）由图乙知，D从80%至90%时，即D增加10%，消耗电能W2＝10%×W＝60kW•h＝6kW•h，
此过程中充电功率P2＝15kW保持不变，
由W＝Pt可得，此时充电的时间t2＝＝＝0.4h＝24min，
由题知，t1：t2＝2：3，
所以D从70%增至80%所需时间：t1＝t2＝×24min＝16min，
由表中数据知，D从30%增至70%的过程中充电时长45min，
所以测试全过程的充电总时长t＝45min+16min+24min＝85min。
故答案为：（1）大；（2）100；（3）72；（4）85。
