2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷4（含解析）

这是一份2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷4（含解析），共13页。

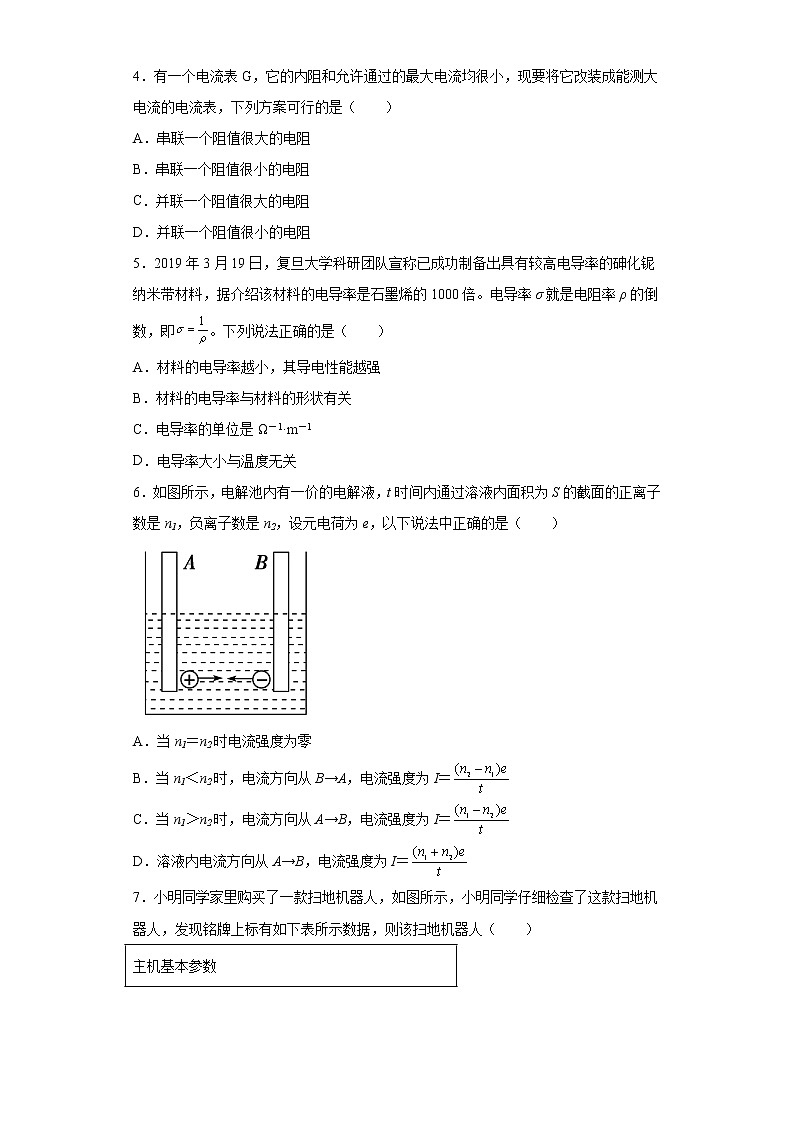

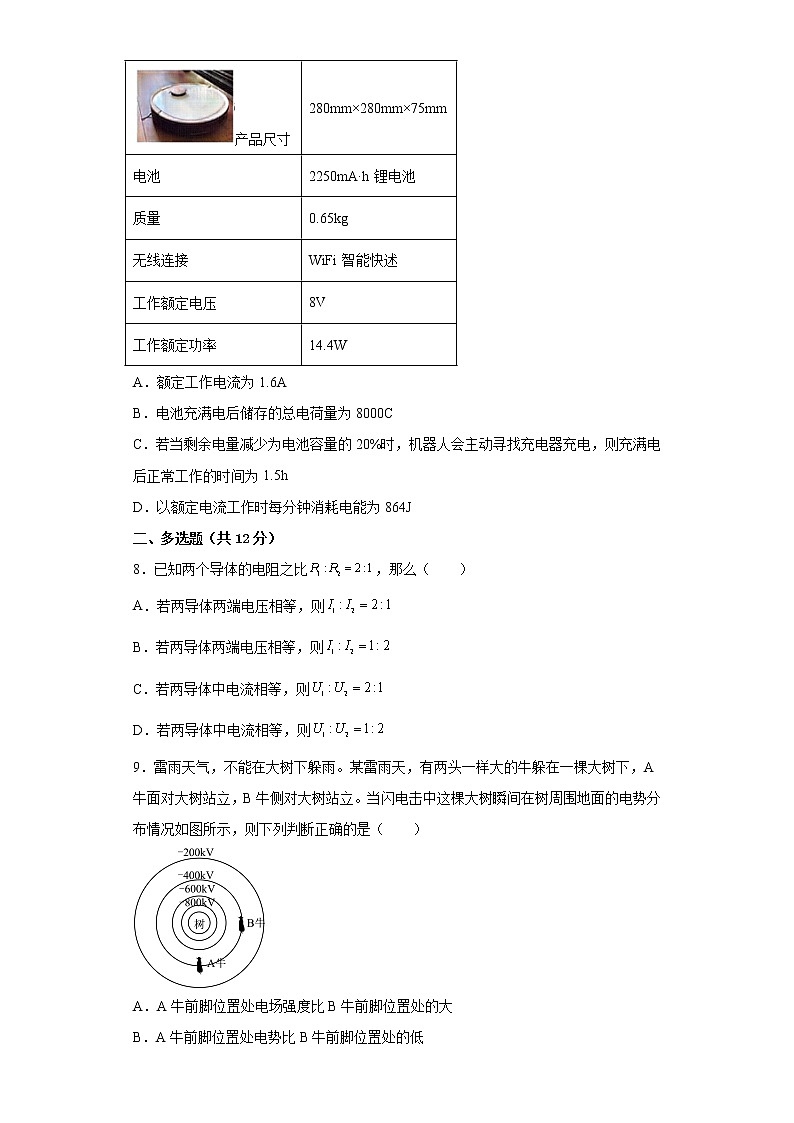

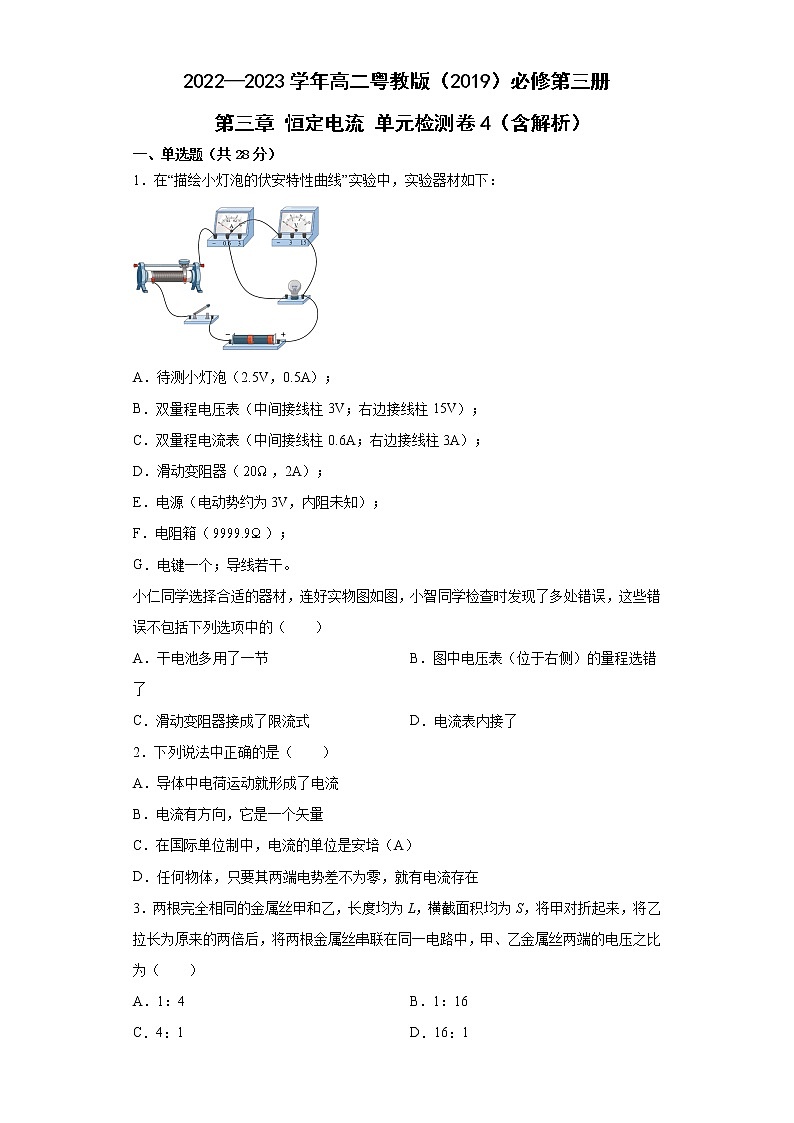

2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷4（含解析）一、单选题（共28分）1．在“描绘小灯泡的伏安特性曲线”实验中，实验器材如下：A．待测小灯泡（2.5V，0.5A）；B．双量程电压表（中间接线柱3V；右边接线柱15V）；C．双量程电流表（中间接线柱0.6A；右边接线柱3A）；D．滑动变阻器（，2A）；E．电源（电动势约为3V，内阻未知）；F．电阻箱（）；G．电键一个；导线若干。小仁同学选择合适的器材，连好实物图如图，小智同学检查时发现了多处错误，这些错误不包括下列选项中的（　　）A．干电池多用了一节 B．图中电压表（位于右侧）的量程选错了C．滑动变阻器接成了限流式 D．电流表内接了2．下列说法中正确的是（　　）A．导体中电荷运动就形成了电流B．电流有方向，它是一个矢量C．在国际单位制中，电流的单位是安培（A）D．任何物体，只要其两端电势差不为零，就有电流存在3．两根完全相同的金属丝甲和乙，长度均为L，横截面积均为S，将甲对折起来，将乙拉长为原来的两倍后，将两根金属丝串联在同一电路中，甲、乙金属丝两端的电压之比为（　　）A．1：4 B．1：16C．4：1 D．16：14．有一个电流表G，它的内阻和允许通过的最大电流均很小，现要将它改装成能测大电流的电流表，下列方案可行的是（　　）A．串联一个阻值很大的电阻B．串联一个阻值很小的电阻C．并联一个阻值很大的电阻D．并联一个阻值很小的电阻5．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率σ就是电阻率ρ的倒数，即。下列说法正确的是（　　）A．材料的电导率越小，其导电性能越强B．材料的电导率与材料的形状有关C．电导率的单位是Ω－1·m－1D．电导率大小与温度无关6．如图所示，电解池内有一价的电解液，t时间内通过溶液内面积为S的截面的正离子数是n1，负离子数是n2，设元电荷为e，以下说法中正确的是（　　）A．当n1＝n2时电流强度为零B．当n1＜n2时，电流方向从B→A，电流强度为I＝C．当n1＞n2时，电流方向从A→B，电流强度为I＝D．溶液内电流方向从A→B，电流强度为I＝7．小明同学家里购买了一款扫地机器人，如图所示，小明同学仔细检查了这款扫地机器人，发现铭牌上标有如下表所示数据，则该扫地机器人（　　）主机基本参数产品尺寸280mm×280mm×75mm电池2250mA·h锂电池质量0.65kg无线连接WiFi智能快述工作额定电压8V工作额定功率14.4WA．额定工作电流为1.6AB．电池充满电后储存的总电荷量为8000CC．若当剩余电量减少为电池容量的20%时，机器人会主动寻找充电器充电，则充满电后正常工作的时间为1.5hD．以额定电流工作时每分钟消耗电能为864J二、多选题（共12分）8．已知两个导体的电阻之比，那么（　　）A．若两导体两端电压相等，则B．若两导体两端电压相等，则C．若两导体中电流相等，则D．若两导体中电流相等，则9．雷雨天气，不能在大树下躲雨。某雷雨天，有两头一样大的牛躲在一棵大树下，A牛面对大树站立，B牛侧对大树站立。当闪电击中这棵大树瞬间在树周围地面的电势分布情况如图所示，则下列判断正确的是（　　）A．A牛前脚位置处电场强度比B牛前脚位置处的大B．A牛前脚位置处电势比B牛前脚位置处的低C．两头牛的前后脚位置之间电压一样大D．通过两头牛的电流一样大10．如图所示，图线1表示的导体的电阻为，图线2表示的导体的电阻为，则下列说法正确的是（　　）A．B．C．将与串联后接于电源上，则电流比：=1：3D．将与并联后接于电源上，则电流比：=3：1三、实验题（共15分）11．在做“测定金属的电阻率”的实验时，需要对金属丝的电阻进行测量，已知金属丝的电阻值Rx约为20 Ω。一位同学用伏安法对这个电阻的阻值进行了比较精确的测量，这位同学想使被测电阻Rx两端的电压变化范围尽可能的大。他可选用的器材有：电源E：电源电压为8 V，内阻为1.0 Ω；电流表A：量程0.6 A，内阻约为0.50 Ω；电压表V：量程10 V，内阻约为10 kΩ；滑动变阻器R：最大电阻值为5.0 Ω；开关一个，导线若干。（1）根据上述条件，测量时电流表应采用________（选填“外接法”或“内接法”）。（2）在方框内画出实验电路图_______。（3）若在上述实验中，电流表的示数为I，电压表的示数为U，且电流表内阻RA和电压表内阻RV均为已知量，用测量物理量和电表内阻计算金属丝电阻的表达式Rx＝________。12．某同学测量阻值约为25 kΩ的电阻Rx，现备有下列器材：A．电流表（量程100 μA，内阻约为2.5 kΩ）；B．电流表（量程500 μA，内阻约为500 Ω）；C．电压表（量程15 V，内阻约为150 kΩ）；D．电压表（量程50 V，内阻约为500 kΩ）；E.直流电源（25 V）；F.滑动变阻器（最大阻值1 kΩ，额定功率1 W）；G.电键和导线若干。电流表应选________，电压表应选________。（填字母代号）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①__________________；②__________________。四、解答题（共45分）13．一根镍铬合金丝的两端加8 V的电压，通过它的电流是2 A，它的电阻是多少？若通电时间为50 s，那么有多少库仑的电荷量通过它？如果在它两端加4 V电压，则这根合金丝的电阻是多少？14．在氢原子模型中，电子绕核运动可等效为一个环形电流。设氢原子中电子在半径为r的轨道上运动，其质量、电量分别用m和e来表示，则等效电流I等于多少15．现用最小分度为1 mm的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为多少？16．做电学实验用的铜导线，长度是40cm，横截面积是，它的电阻是多少？一根输电用的铝导线，长度是10km，横截面积是，它的电阻是多少？（铝的电阻率为，铜的电阻率为）
参考答案1．A【解析】【详解】A．由于待测小灯泡的规格为2.5V，而一节干电池的电压为1.5V，故干电池没有多用一节，A符合题意；B．图中电压表（位于右侧）的量程选择了大量程，应该选择小量程，B不符合题意；C．滑动变阻器应该接成分压式，C不符合题意；D．由于待测小灯泡的电阻较小，故电流表分压明显，故电流表应该外接，D不符合题意。故选A。2．C【解析】【详解】A．导体中只有产生电荷的定向移动才能形成电流，A错误；B．电流有方向，但其计算不能应用矢量法则，故电流是标量，B错误；C．在国际单位制中，电流的单位是安培，符号为A，C正确；D．只有导体其两端电势差不为零，才能形成电流，D错误。故选C。3．B【解析】【详解】根据可知，甲对折起来，长度减为原来一半，横截面积变为原来两倍，电阻变为原来的倍；乙拉长为原来的两倍时，截面积减小为原来的一半，电阻变为原来的4倍；串联在同一电路中，电压之比等于电阻之比，故电压之比为1：16。故选B。4．D【解析】【详解】将电流表G改装成大量程电流表，需要分流，则需并联一个电阻。根据欧姆定律可知，并联电阻越小，分流的电流越大，改装的电流表量程越大，故应该并联一个阻值很小的电阻，选D。5．C【解析】【详解】A．电导率越小，材料的电阻率越大，其导电性能越差，A错误；BD．材料的电导率与材料的形状无关，由材料本身的性质决定，受温度的影响，当温度发生变化时，电导率的大小会改变，B、D错误；C．根据电阻定律可知，电阻率的单位是Ω·m，则电导率的单位是Ω－1·m－1，C正确。故选C。6．D【解析】【详解】电流的方向与正离子定向移动方向相同，则溶液内电流方向从A到B，t时间内通过通过溶液截面S的电荷量为则根据电流的定义式可得ABC错误，D正确。故选D。7．D【解析】【详解】AD．由铭牌知，扫地机器人工作的额定电压为8V，额定功率为14.4W，则额定电流以额定电流工作时每分钟消耗电能为故A错误，D正确；B．根据电池容量2250mA·h知，电量故B错误；C．充满电后正常工作的时间为故C错误。故选A。8．BC【解析】【详解】AB．根据欧姆定律可知若两导体两端电压相等，则故B正确，A错误；CD．根据可知若两导体中电流相等，则故C正确，D错误。故选BC。9．AB【解析】【详解】A．等差等势面密集的位置电场强度大，可知A牛前脚位置处电场强度比B牛前脚位置处的大，故A正确；B．由图可知：A牛前脚位置处电势为，B牛前脚位置处的电势为，故B正确；C．由图可知B牛前后脚位置之间电压为零，A牛的前后脚位置之间电压大于，故C错误；D．由C选项结合欧姆定律可知，D错误。故选AB。10．AD【解析】【详解】A B．图像斜率表示电阻的倒数，由图像可知图线1和图线2斜率之比为3:1，所以。A正确，B错误；C． 将与串联后接于电源上，则电流比：=1:1，C错误；D．根据欧姆定律将与并联后接于电源上，则电流比D正确。故选AD。11．     外接法     见解析图     【解析】【详解】（1）[1]待测电阻较小，电压表内阻远大于待测电阻，故采用电流表外接法；（2）[2]由于滑动变阻器小于待测电阻阻值，因此采用分压接法，具体原理图如下所示（3）[3]根据原理图，可知流过待测电阻的电流为根据欧姆定律解得12．     B     C     电流表应采用内接法     滑动变阻器应采用分压的接法【解析】【详解】[1][2]根据题意可知电源电动势为，则电路中最大电流约为故电流表应选B，由于电流表B的量程为则待测电阻两端的电压的最大值约为则电压表选C。[3][4]因待测电阻约为，为大电阻，则电流表应采用内接法，因滑动变阻器的最大阻值与待测电阻比较较小，应采用分压的接法。13．4 Ω，100 C，4 Ω【解析】【详解】由电阻的定义式得根据导体的电阻由自身决定，如果在它两端加4 V电压，其电阻不变，仍为4 Ω。14．【解析】【详解】电子绕核做匀速圆周运动，库仑力提供向心力为所以电子运动周期为根据电流的定义式解得15．97.20cm【解析】【详解】因为米尺最小分度为1 mm，所以要估读到毫米下一位，则由图可得左右端点读数分别为故金属丝长度为即16．，【解析】【详解】根据电阻定律可得可得铜导线的电阻为铝导线的电阻为故铜导线的电阻为，铝导线的电阻为。
