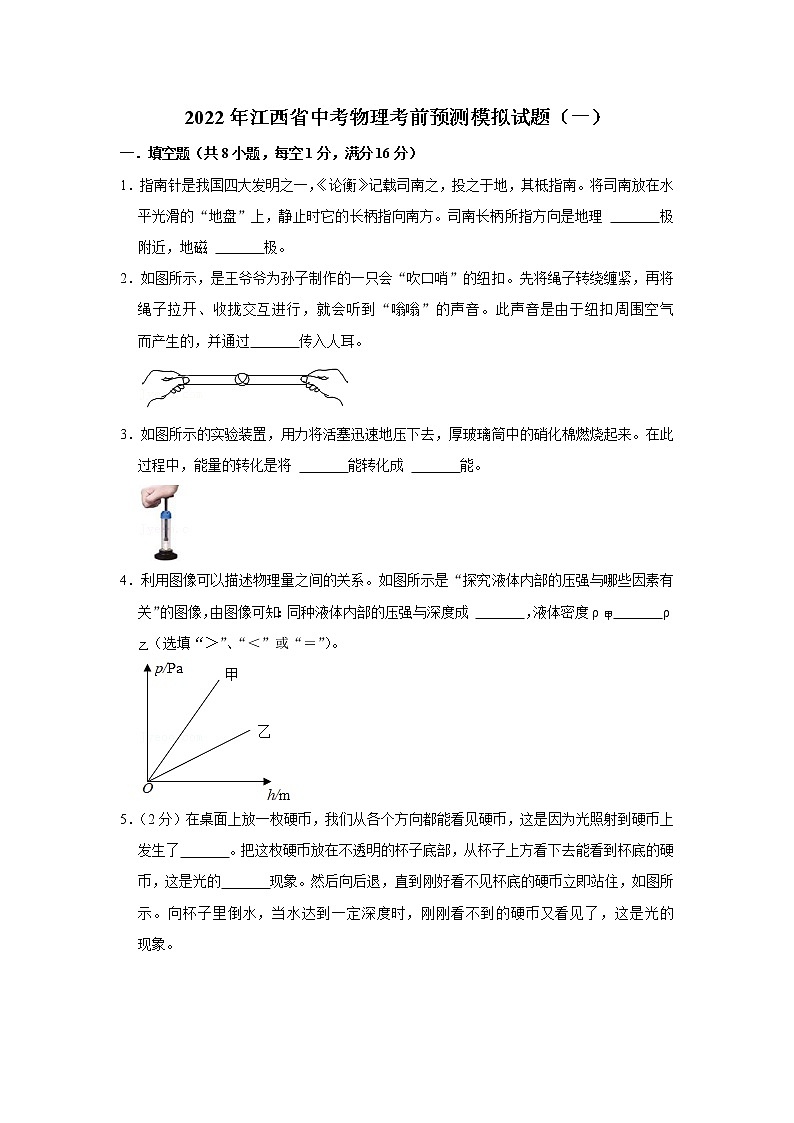

2022年江西省中考物理考前预测模拟试题（一）
一．填空题（共8小题，每空1分，满分16分）
1．指南针是我国四大发明之一，《论衡》记载司南之，投之于地，其柢指南。将司南放在水平光滑的“地盘”上，静止时它的长柄指向南方。司南长柄所指方向是地理 　 　极附近，地磁 　 　极。
2．如图所示，是王爷爷为孙子制作的一只会“吹口哨”的纽扣。先将绳子转绕缠紧，再将绳子拉开、收拢交互进行，就会听到“嗡嗡”的声音。此声音是由于纽扣周围空气　 　而产生的，并通过　 　传入人耳。

3．如图所示的实验装置，用力将活塞迅速地压下去，厚玻璃筒中的硝化棉燃烧起来。在此过程中，能量的转化是将 　 　能转化成 　 　能。

4．利用图像可以描述物理量之间的关系。如图所示是“探究液体内部的压强与哪些因素有关”的图像，由图像可知：同种液体内部的压强与深度成 　 　，液体密度ρ甲　 　ρ乙（选填“＞”、“＜”或“＝”）。

5．（2分）在桌面上放一枚硬币，我们从各个方向都能看见硬币，这是因为光照射到硬币上发生了　 　。把这枚硬币放在不透明的杯子底部，从杯子上方看下去能看到杯底的硬币，这是光的　 　现象。然后向后退，直到刚好看不见杯底的硬币立即站住，如图所示。向杯子里倒水，当水达到一定深度时，刚刚看不到的硬币又看见了，这是光的　 　现象。

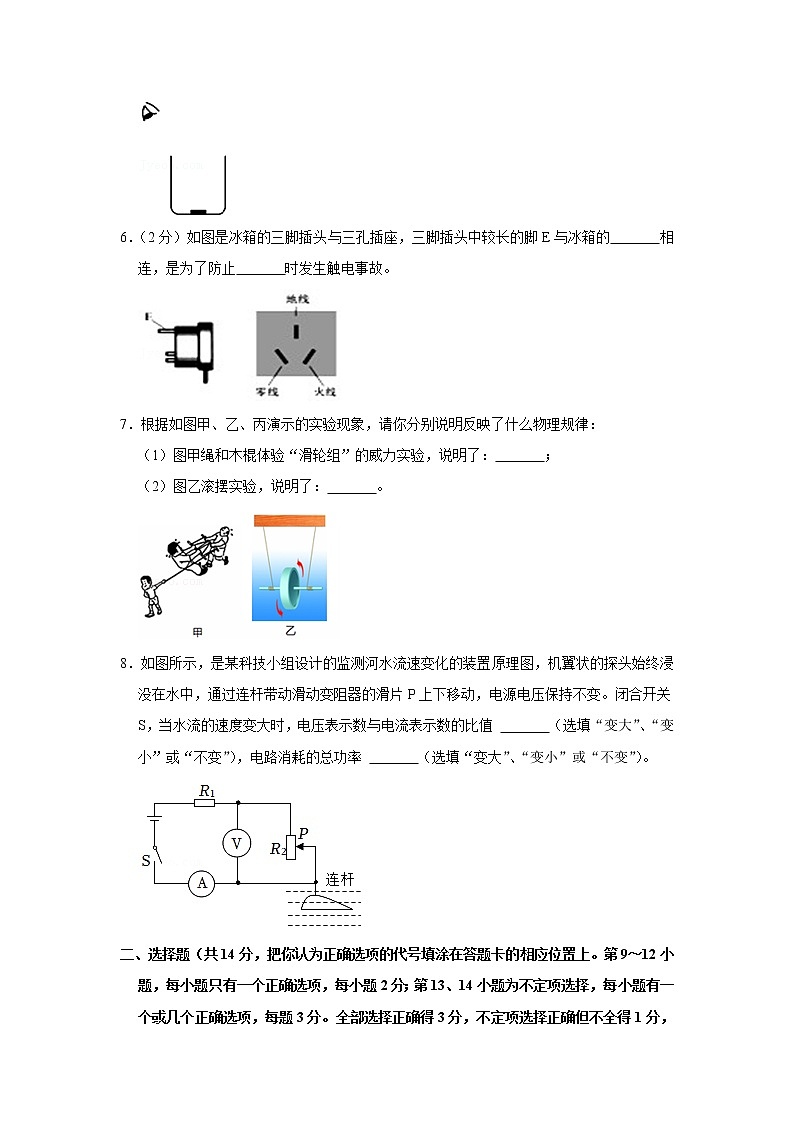

6．（2分）如图是冰箱的三脚插头与三孔插座，三脚插头中较长的脚E与冰箱的　 　相连，是为了防止　 　时发生触电事故。

7．根据如图甲、乙、丙演示的实验现象，请你分别说明反映了什么物理规律：
（1）图甲绳和木棍体验“滑轮组”的威力实验，说明了：　 　；
（2）图乙滚摆实验，说明了：　 　。

8．如图所示，是某科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时，电压表示数与电流表示数的比值 　 　（选填“变大”、“变小”或“不变”），电路消耗的总功率 　 　（选填“变大”、“变小”或“不变”）。

二、选择题（共14分，把你认为正确选项的代号填涂在答题卡的相应位置上。第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每题3分。全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）

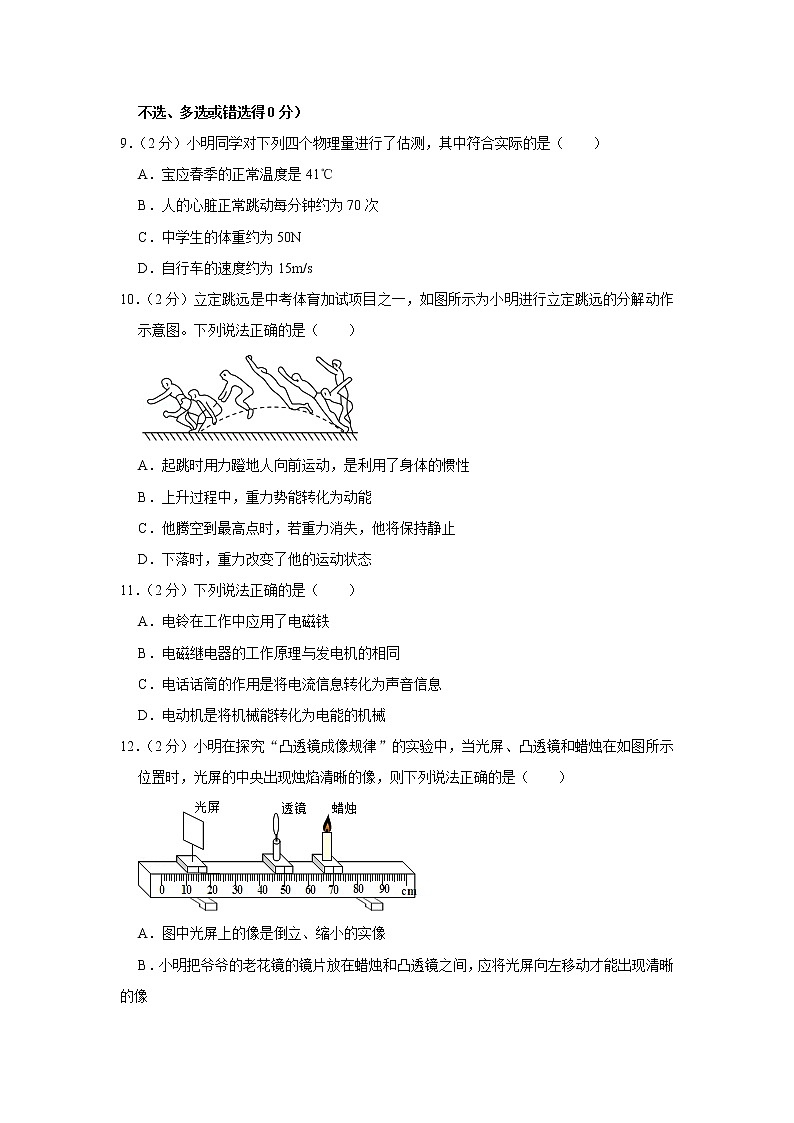

9．（2分）小明同学对下列四个物理量进行了估测，其中符合实际的是（　　）
A．宝应春季的正常温度是41℃
B．人的心脏正常跳动每分钟约为70次
C．中学生的体重约为50N
D．自行车的速度约为15m/s
10．（2分）立定跳远是中考体育加试项目之一，如图所示为小明进行立定跳远的分解动作示意图。下列说法正确的是（　　）

A．起跳时用力蹬地人向前运动，是利用了身体的惯性
B．上升过程中，重力势能转化为动能
C．他腾空到最高点时，若重力消失，他将保持静止
D．下落时，重力改变了他的运动状态
11．（2分）下列说法正确的是（　　）
A．电铃在工作中应用了电磁铁
B．电磁继电器的工作原理与发电机的相同
C．电话话筒的作用是将电流信息转化为声音信息
D．电动机是将机械能转化为电能的机械
12．（2分）小明在探究“凸透镜成像规律”的实验中，当光屏、凸透镜和蜡烛在如图所示位置时，光屏的中央出现烛焰清晰的像，则下列说法正确的是（　　）

A．图中光屏上的像是倒立、缩小的实像
B．小明把爷爷的老花镜的镜片放在蜡烛和凸透镜之间，应将光屏向左移动才能出现清晰的像
C．一只甲虫落在凸透镜的正中央，光屏上所成的像不完整
D．此凸透镜的焦距是10cm＜f＜17.5cm
（多选）13．（3分）如图所示的情景，说法正确的是（　　）
A．踢出去的足球虽然会继续运动，但它总会停下来，说明物体的运动必须有力维持
B．跳远运动员助跑可以提高成绩，是利用了身体的惯性
C．用水平推力推小汽车，小汽车仍然静止在水平地面上，在竖直方向上受到的重力和支持力是一对平衡力
D．海豚跃起，离开水面向上运动的过程中，不受重力的作用
（多选）14．（3分）妈妈做饭时，小军在旁边仔细观察。于是联想到许多物理知识，其中正确的是（　　）
A．泼水时，盆留在手中，水受到惯性力飞出去了
B．勺子柄上刻有花纹使接触面更粗糙增大摩擦
C．高压锅是利用水的沸点随气压增大而降低的特点制成的
D．切肉前先磨刀，是为了在压力相同时减小受力面积，增大压强
三、计算题（共22分，第15、16小题各7分，第17小题8分）
15．（7分）我省部分少数民族喜欢依山傍水而居，善于使用毛竹制作竹筏（如图所示）。若某竹筏用7根完全相同的毛竹制作而成，每根毛竹质量为8kg，体积为0.1m3，忽略制作竹筏所使用绳子的质量。
（1）计算竹筏不载人漂浮于水面时受到的浮力及排开水的体积；
（2）为安全起见，竹筏最多能有12的体积浸入水中，若每位乘客质量均为50kg，该竹筏最多能载多少人？

16．（7分）电子秤的应用在我们日常生活中已经十分普遍，如图所示，是某位同学利用电压表设计的一个简易电子秤示意图。其中，电源的电压为3V，是电压表（也是电子秤的示数表盘），R0是阻值为6Ω的定值电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝（单位长度的电阻丝的阻值相等），P是与弹簧C连接在一起的金属滑片，弹簧所受压力F与压缩量△L的关系如表所示。在不称量重物时，滑片P刚好位于电阻丝R的最上端a处，弹簧处于自然状态。滑片、弹簧的电阻均不计，塑料盘和金属板的重力不计，g＝10N/kg。当开关S闭合后，则
弹簧压缩量△L/cm
1
2
3
4
弹簧受到的压力F/N
10
20
30
40
（1）该电子秤工作时的电功率是多少？
（2）当电压表的示数为1V时，所称重物的质量是多少？

17．（8分）家里新买了一台热水器，热水器上有这样的铭牌：
额定电压
220V
频率
50Hz
防触电保护类型
Ⅰ类
额定功率
2000W
净重
22kg
容积
20L
请你回答下列问题：
（1）若家里客厅中安装的是一盏“220V 60W”的白炽灯，如果只有这盏灯和电热器连入电路，当它们正常工作时，电路中的电流多大？同时工作30min电流共做了多少功？
（2）电热水器中装满水时，电阻丝产生的热量只有80%被水吸收，那么将热水器中的水从20℃加热到80℃需要通电多长时间？[c水＝4.2×103J/（kg•℃）]
四．实验探究题（共4小题，每小题7分，满分28分）
18．亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）如图1所示是一个测量 　 　大小的仪表，它的分度值是 　 　。
（2）如图2甲所示，小红同学用自制的刻度尺（刻度准确）来测量大拇指和食指之间的距离，她的刻度尺存在的缺陷是 　 　，测得大拇指和食指之间的距离是 　 　。
（3）用天平测量物体质量前，观察到水平桌面上的天平指针在虚线范围内摆动（如图2乙所示），接下来的操作是 　 　。
（4）实验室常用的温度计是利用 　 　的性质来测量温度的。如图2丙所示是一种新型温度计，从温度计上可知，人体感觉比较舒适的温度范围是 　 　。
19．在“测量小灯泡电功率”实验中，如图甲所示，电源电压恒为4.5V，小灯泡标有“2.5V”字样，电流表、电压表、滑动变阻器“10Ω 2A”和“50Ω 1A”，开关各一个，导线若干。

（1）如图所示，实验电路存在连接错误，只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）正确连接导线过后，闭合开关，发现电流表无示数，电压表示数较大，故障是：　 　。
（3）排除故障后，逐渐移动滑片，看到电压表示数如图乙，为使灯泡正常发光，应向　 　（填“左”或“右”）端移动滑片P，图丙为灯泡的U﹣I图象，可知灯泡的额定功率为　 　W，根据上述情况，实验中应选择的滑动变阻器为　 　。
【拓展】完成上述实验后，实验小组又设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）

①闭合开关S1，移动R1滑片，使电流表的示数为I额灯泡正常发光。
②断开开关S1，闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。
③保持　 　滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
④小灯泡额定功率的表达式为P额＝　 　。（用I额、I1、I2、R1表示）
20．学习了杠杆知识后，小红利用身边的物品来探究杠杆的平衡条件。她所选择的器材有：铅笔、橡皮若干（每块橡皮质量为10g）、细线、刻度尺等。

（1）她将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，若想调节铅笔水平平衡，她应将细线向 　 　（选填“左”或“右”）移动。调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时还有一个优点，请你写出：　 　。
（2）调节水平平衡后，她用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图乙所示。她所测数据记录在下表中：
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
F1l1/N•m
F2l2/N•m
0.2
0.02
0.1
0.04
0.004
0.004
记录数据后，同桌的小亮按现有方案得出如下结论：“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，这个结论与杠杆平衡条件 　 　（选填“相符”或“不相符”）。为了进一步完善实验，得出普遍规律，小红接下来的做法应该是 　 　。
A．改变力的大小 B．改变力的方向 C．改变力的作用点
（3）在实验过程中，铅笔水平平衡后（如图乙），小红不小心将前端细长的铅笔芯弄断了（如图丙），她立刻将铅笔稳住，并将铅笔芯放到左端细线下方固定（如图丁），则松手后铅笔 　 　。
A．左端下沉 B．右端下沉 C．仍然水平平衡
（4）学习了功的知识后，小红回看之前杠杆记录的数据，她想能否将表格中F1L1/N•m单位N•m换成J？根据功的定义，你觉得可以换吗？　 　（选填“可以”或“不可以”）。
（5）小红又在溢水杯中装满水，如图1所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，然后将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置恢复平衡，如图2所示，此时小桶A、B的悬挂点距支点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为 　 　kg/m3。
21．【探究名称】冰块熔化的快慢与哪些因素有关？
[猜想与假设】
猜想一：可能与隔热的材料有关；
猜想二：可能与隔热材料包裹的厚度有关。
为了探究猜想一，现备有器材：三只相同的塑料杯、报纸、羊毛布料、相同的冰块若干和 　 　。
【设计与进行实验】
（1）在三只相同的塑料杯中装入相同的冰块，分别标上A、B、C；
（2）如图甲所示，用 　 　的隔热材料将A杯和B杯包裹 　 　的厚度（均选填“相同”或“不同”），C杯不包裹，并开始计时；
（3）如图乙所示，当C杯中冰块完全熔化后，再每隔5min小心地揭开一点隔热材料，观察A杯、B杯中冰块是否已经完全熔化，记录A杯、B杯中冰块完全熔化的时间t1、t2。

【分析与论证】若t1≠t2，则冰块熔化的快慢与隔热的材料 　 　。
【评估与交流】
（1）本实验是通过比较冰块完全熔化的 　 　来反映冰块熔化的快慢。
（2）炎热的夏天，冰棒更容易熔化。据此你认为冰块熔化的快慢还可能与 　 　有关。
【拓展】要比较冰块熔化的快慢，还可以在相同的时间里比较冰块熔化的多少。我们所学过的物理量中，类似于这种表示“快慢”的物理量有 　 　（写出一个）。

2022年江西省中考物理考前预测模拟试题（一）
参考答案与试题解析
一．填空题（共8小题）
1．【解答】解：地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其勺柄指向南方，即指南的南极用S表示；地理上的南极是地磁的北极，故长柄所指方向是地磁北极，地理南极。
故答案为：南；北。
2．【解答】解：先将绳子转绕缠紧，再将绳子拉开、收拢交互进行，声音是纽扣周围的空气振动产生的，并通过空气传入人耳，就会听到“嗡嗡”的声音。此声音是由纽扣周围空气振动而产生的，并通过空气传入人耳。
故答案为：振动；空气。
3．【解答】解：当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，当温度达到棉花的燃点时，会看到硝化棉燃烧；在此过程中，机械能转化为空气的内能。
故答案为：机械；内。
4．【解答】解由图像可知，同种液体内部的压强与深度关系图像是正比例函数图像，故同种液体内部的压强与深度成正比；
根据公式p＝ρ液gh，结合图像可知，在深度相同时，液体压强p甲＞p乙，所以，后面加液体密度ρ甲＞ρ乙。
故答案为：正比；＞。
5．【解答】解：我们从各个方向都能看见硬币是因为光照射到硬币上发生了漫反射；
硬币反射的光线由于沿直线传播进入小明的眼睛，所以看到了硬币；
硬币反射的光我们从各个方向都能看见硬币，这是因为光照射到硬币上发生了反射，反射光线由水斜射入空气时发生折射，折射角大于入射角，折射光线向水面偏折，折射光线进入人的眼睛，看到了“硬币”，看到的硬币实际上是光的折射形成的虚像。
故答案为：漫反射；直线传播；折射。
6．【解答】解：三脚插头中较长的脚E与冰箱的外壳相连，当插头插入插座时，脚E首先和插座的地线相连，若空调漏电人接触空调避免触电事故发生。
故答案为：外壳；漏电。
7．【解答】解：（1）图甲的绳和棍相当于一个滑轮组，说明了使用滑轮组可以省力；
（2）图乙滚摆实验中，重力势能减小，动能增加；说明重力势能和动能可以相互转化；
故答案为：（1）使用滑轮组可以省力；（2）重力势能和动能可以相互转化。
8．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
因流体的压强跟流速有关，流速越大的位置，压强越小，
所以，机翼状探头的上表面水的流速大于下表面水的流速时，下表面受到的压强大于上表面受到的压强，会产生向上的压力差，
当水流的速度变大时，机翼状探头受到向上的压力差变大，导致R2的滑片上移，变阻器接入电路的阻值减小，电路的总电阻减小，
由R=UI可知，电压表示数与电流表示数的比值等于R2接入电路的阻值可知，其比值变小；
电源电压保持不变，由P＝UI=U2R可知，电路消耗的总功率变大。
故答案为：变小；变大。
二．选择题（共6小题）
9．【解答】解：A、宝应县地处江苏省扬州市，盛夏温度也极少达到41℃，春季的正常温度更不可能达到41℃，故A不合实际；
B、人的心脏正常跳动接近每秒一次，所以每分钟约为70次，故B符合实际；
C、中学生的体重约为500N，而不是50N，故C不合实际；
D、自行车的速度约为5m/s，达不到15m/s，故D不合实际。
故选：B。
10．【解答】解：A、起跳前用力蹬地，同时地面给人一个反作用力，利用的是力的作用是相互的，故A错误；
B、上升过程中，运动质量不变，高度增大，重力势能增大；质量不变，速度变小，动能变小，动能转化为重力势能，故B错误；
C、运动员腾空到最高点时，速度不为零，若重力消失，它不会保持静止，故C错误；
D、运动员下落是因为受到重力的作用，重力改变了它的运动状态，故D正确。
故选：D。
11．【解答】解：A、通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声。应用了电磁铁，故A正确；
B、电磁继电器是利用电流的磁效应原理，发电机是利用电磁感应现象制成的，故B错误；
C、电话的话筒把声信号转变为强弱变化的电信号传递出去，故C错误；
D、据课本知识可知，电动机是利用通电导线在磁场中受力的作用的原理工作的，即将电能转化为机械能的过程，故D错误。
故选：A。
12．【解答】解：
A、图中物距小于像距，成倒立、放大的实像，故A错误；
B、若在蜡烛和凸透镜之间的位置放一个远视眼镜，远视眼镜是凸透镜，凸透镜对光线有会聚作用，为了使光屏上重新呈现清晰的像，光屏应向右移动，故B错误；
C、一只甲虫落在凸透镜的正中央，遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像，所以所成的像依然完整，故C错误；
D、像距大于物距，所以此时物距处于f和2f之间，像距大于2f，即f＜20cm＜2f，35cm＞2f，则可得10cm＜f＜17.5cm，故D正确。
故选：D。
13．【解答】解：
A、力是改变物体运动状态的原因；踢出去的足球越滚越慢，最后停下来，是因为受到阻力而改变了运动状态，故A错误；
B、跳远运动员助跑可以提高成绩，是利用了身体的惯性；起跳后，由于具有惯性，身体仍保持原来的运动状态向前运动，故B正确；
C、水平地面上静止的小汽车处于平衡状态，在竖直方向上受到的重力和支持力大小相等，方向相反，作用在一条直线上，是一对平衡力，故C正确；
D、地球表面的物体是否受重力与运动状态无关，所以向上运动的海豚受到重力作用，故D错误。
故选：BC。
14．【解答】解：
A、泼水时，盆留在手中，水由于惯性向前运动，所以水会飞出去，惯性不是力，不能说水受到惯性力，故A错误；
B、勺子柄上刻有花纹使接触面更粗糙，是为了增大摩擦力，故B正确；
C、高压锅是利用水的沸点随气压增大而升高的特点制成的，故C错误；
D、切肉前先磨刀，是在压力相同时，通过减小受力面积来增大压强，故D正确。
故选：BD。
三．计算题（共3小题，满分14分）
15．【解答】解：（1）竹筏漂浮于水面时，处于平衡状态，受到的浮力：
F浮＝G竹筏＝nm竹g＝7×8kg×10N/kg＝560N，
根据F浮＝ρ水gV排可得排开水的体积：
V排=F浮ρ水g=560N1.0×103kg/m3×10N/kg=5.6×10﹣2m3；
（2）竹筏12的体积浸入水中时，排开水的体积：
V排′=12V总=12×7×0.1m3＝0.35m3，
根据阿基米德原理可知此时竹筏受到的浮力：
F浮′＝ρ水gV排′＝1×103kg/m3×10N/kg×0.35m3＝3.5×103N，
载人时，竹筏仍然漂浮，则人的最大总重力为：
G总＝F浮′﹣G竹筏＝3.5×103N﹣560N＝2940N，
所以，该竹筏最多能载的人数：
n人=G总G人=2940N50kg×10N/kg=5.88人，
故最多能载5人。
答：（1）竹筏不载人漂浮于水面时受到的浮力为560N，排开水的体积为5.6×10﹣2m3；
（2）为安全起见，竹筏最多能有12的体积浸入水中，若每位乘客质量均为50kg，该竹筏最多能载5人。
16．【解答】解：（1）闭合开关，两电阻串联接入电路，串联电路总电阻等于各部分电阻之和，所以电路总电阻：R′＝R0+R＝6Ω+12Ω＝18Ω，
该电子秤工作时的电功率：P=U2R'=(3V)218Ω=0.5W；
（2）由欧姆定律可得通过电路的电流：I=UR'=3V18Ω=16A，
当电压表示数为1V时，与电压表并联部分的电阻：R1=U1I=1V16A=6Ω，
R是一根长为4cm阻值为12Ω的均匀电阻丝，所以与电压表并联部分的电阻丝的长度为2cm，则弹簧被压缩的长度为2cm，由表格可知弹簧受到的压力为20N，
弹簧受到的压力即物体的重力，则物体的质量为：m=Gg=20N10N/kg=2kg。
答：（1）该电子秤工作时的电功率是0.5W；
（2）当电压表的示数为1V时，所称重物的质量是2kg。
17．【解答】解：（1）只有灯和电热器连入电路，由P＝UI可得，它们正常工作时电路电流：
I=P总U=P灯+P热水器U=60W+2000W220V=10311A≈9.36A；
同时工作30min电流共做的功为：
W＝UIt＝220V×10311A×30×60s＝3.708×106J。
（2）水的体积V水＝20L＝0.02m3，
由ρ=mV得，水的质量：
m水＝ρ水V水＝1.0×103kg/m3×0.02m3×＝20kg
则水吸收的热量为：
Q水吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×20kg×（80℃﹣20℃）＝5.04×106J，
由η=Q水吸W×100%得，消耗的电能：
W=Q水吸η=5.04×106J80%=6.3×106J，
由P=Wt得，需要的通电时间：
t=WP热水器=6.3×106J2000W=3.15×103s。
答：（1）当他们正常工作时，电路中的电流为9.36A，同时工作30min电流共做了3.708×106J的功；
（2）将热水器中的水从20℃加热到80℃需要通电3.15×103s。
四．实验探究题（共4小题）
18．【解答】解：（1）图1表盘上有“mA”字样，表明该表是测量的电流仪表；刻度的单位是mA，图中电流表一大格2mA被分成4小格，每小格表示0.5mA，即分度值是0.5mA；
（2）图2甲中刻度尺缺陷是未标注单位，根据一般中学生“一拃”长度在15cm左右，图中刻度尺的读数值为“17”左右，故刻度尺的单位是：cm，分度值为1cm，图中“一拃”的左端与20cm刻度线对齐，读为20.0cm，右端与37cm刻度线对齐，读为37.0cm，所以图中“一拃”的长度：L＝37.0cm﹣20.0cm＝17.0cm；
（3）图2乙中游码不在标尺的零刻度线，天平在使用前需将游码移至横梁标尺的零刻度线处，再调节平衡螺母，使指针对准分度盘的中央刻度线（或在中央刻度线两侧摆动幅度相同），天平水平平衡；
（4）实验室常用温度计是根据液体热胀冷缩的原理制成的；观察图2丙中的温度计，分度值是1℃，读出“舒适”范围的温度值为：18℃﹣24℃。
故答案为：（1）电流；0.5mA；（2）未标注单位；17.0cm；（3）将游码移至标尺左端的零刻度线处，向右调节平衡螺母直至天平水平平衡；（4）液体热胀冷缩；18℃﹣24℃。
19．【解答】解：（1）图甲电路中电压表并联在灯泡和变阻器的两端是错误的，测量小灯泡电功率的实验中应将电压表并联在灯的两端，如图所示：

（2）正确连接导线过后，闭合开关，电流表没有示数，电路中有断路发生，电压表有示数，说明电压表两接线柱到电源间是通路，所以故障可能是小灯泡出现了断路；
（3）灯泡正常发光时电压等于其额定电压2.5V，由图乙知，电压表使用0～3V量程，分度值0.1V，
所以灯泡两端电压为2.2V＜2.5V，由串联电路的分压原理可知，应将滑片向右端移动，使灯泡两端电压达到2.5V；
由图象读出灯泡正常发时的电流0.2A，所以灯泡的额定功率P额＝U额I＝2.5V×0.2A＝0.5W；
由串联电路特点和欧姆定律可得此时变阻器连入电路的阻值R=URI=U-U额I=4.5V-2.5V0.2A=10Ω，
实验中还要测灯泡电压低于和高于额定电压下的实际功率，所以应选择“50Ω 1A“的滑动变阻器；
（4）已知小灯泡额定电流为I额。
①闭合开关S1，移动R1滑片，使电流表的示数为I额灯泡正常发光。此时灯泡与R1串联；
②闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，此时R1与R2串联，所以此时小灯泡正常发光的电阻与变阻器R2此时连入电路的阻值相等；
③保持R2的滑片位置不动，将另一个滑动变阻器R1的滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
由串联电路特点和欧姆定律可得：U＝I1R2＝I2（R1+R2），
解得：R2=I2R1I1-I2
④小灯泡额定功率的表达式为P额＝I额2RL＝I额2R2＝I额2•I2R1I1-I2。
故答案为：（1）见上图；（2）灯泡断路；（3）右；0.5；“50Ω 1A“；（4）③R2；④I额2•I2R1I1-I2。
20．【解答】解：（1）由图可知，铅笔静止后左端下沉，说明杠杆的重心在细线悬挂处的左侧，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动；
调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时还有一个优点，方便测量力臂；
（2）“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，也就是实验过程中没有改变动力或阻力的方向，这个结论与杠杆平衡条件不相符；
为了进一步完善实验，得到普遍规律，小红尝改变力的大小、改变力的方向、改变力的作用点继续进行探究；
（3）由丁图可知，把折断的铅笔芯放到左端细线下方固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆左侧的力臂变短，根据杠杆的平衡条件可知，
G左L左＜G右L右，杠杆不能在水平位置平衡，杠杆右端下沉，故B正确；
（4）功等于力与物体在力的方向上通过距离的乘积，功的单位是焦耳（J），杠杆平衡条件中力与力臂垂直，所以力与力臂的乘积FL/N•m不是功，所以不能把表格中F1L1/N•m单位N•m换成J；
（5）如图丁，若不考虑小桶重力，根据杠杆平衡条件得，G排×0.13m＝G石×0.05m，
则，ρ水gV排×0.13m＝ρ石gV石×0.05m，
因为石块浸没在水中，则V排＝V石，
所以，石块的密度：ρ石＝2.6ρ水＝2.6×103kg/m3。
故答案为：（1）左；方便测量力臂；（2）不相符；ABC；（3）B；（4）不可以；（5）2.6×103kg/m3。
21．【解答】解：猜想与假设：实验中需要比较冰熔化的快慢，所以需要用秒表测量时间；
设计与进行实验：（2）为了探究冰熔化快慢与隔热材料的关系，我们需控制其他条件相同，而改变材料，所以需要用不同的隔热材料将A杯和B杯包裹相同厚度，C杯不包裹，并开始计时；
分析与论证：若t1≠t2，说明冰块熔化的快慢与隔热的材料有关；
评估与交流：（1）该实验是通过比较冰完全熔化所用的时间来比较冰熔化快慢的；
（2）炎热的夏天，冰棒更容易熔化，是由于夏天的温度更高，所以冰块熔化的快慢还可能与温度有关；
拓展：在物理学中，我们用单位时间内通过路程的多少来表示速度；用单位时间内做功的多少来表示功率。
故答案为：猜想与假设：秒表；设计与进行实验：（2）不同；相同；分析与论证：有关；评估与交流：（1）时间；（2）温度；拓展：速度。
