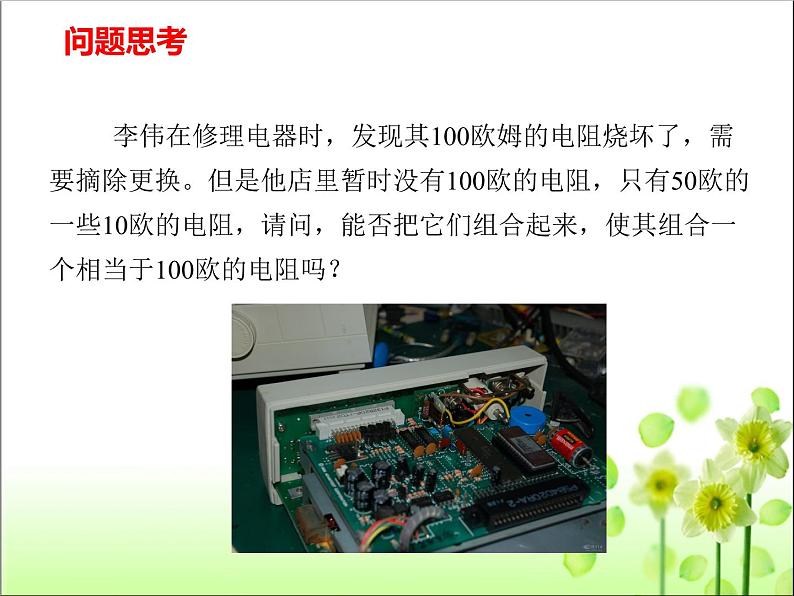

李伟在修理电器时，发现其100欧姆的电阻烧坏了，需要摘除更换。但是他店里暂时没有100欧的电阻，只有50欧的一些10欧的电阻，请问，能否把它们组合起来，使其组合一个相当于100欧的电阻吗？

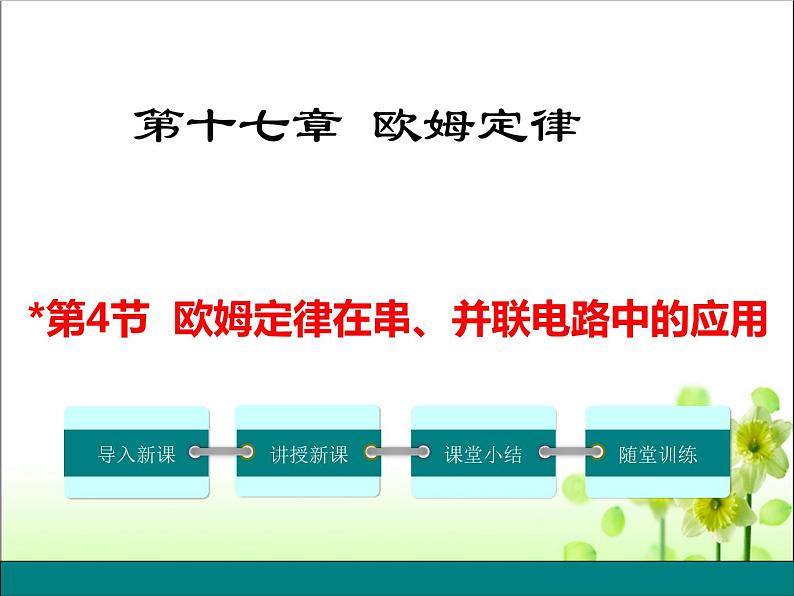

*第4节 欧姆定律在串、并联电路中的应用

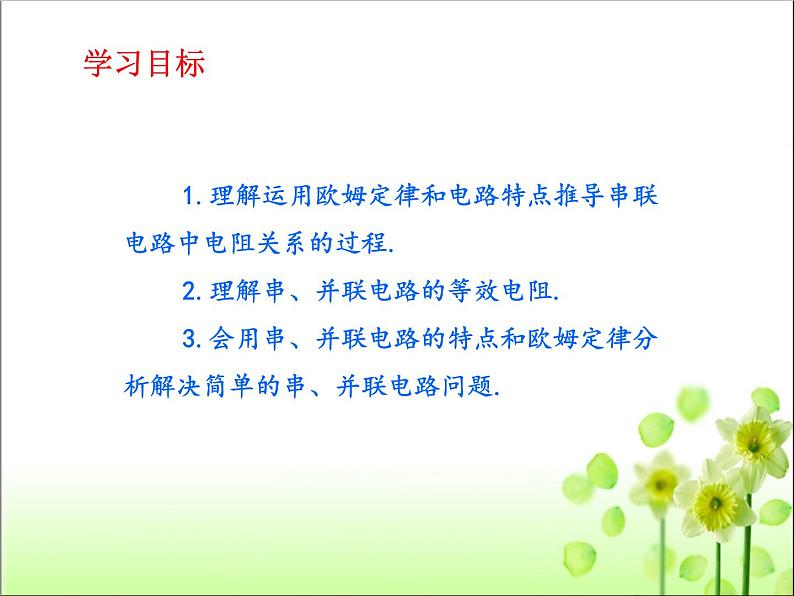

1.理解运用欧姆定律和电路特点推导串联电路中电阻关系的过程.2.理解串、并联电路的等效电阻.3.会用串、并联电路的特点和欧姆定律分析解决简单的串、并联电路问题.

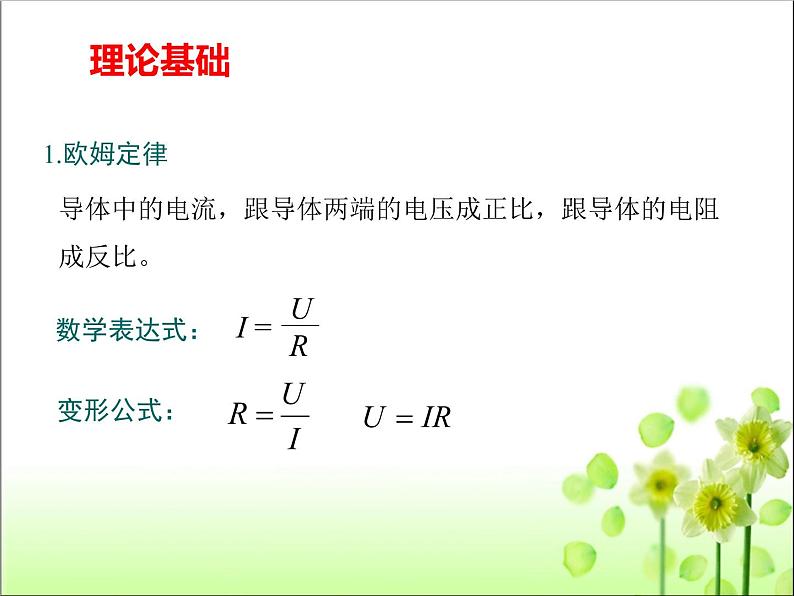

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

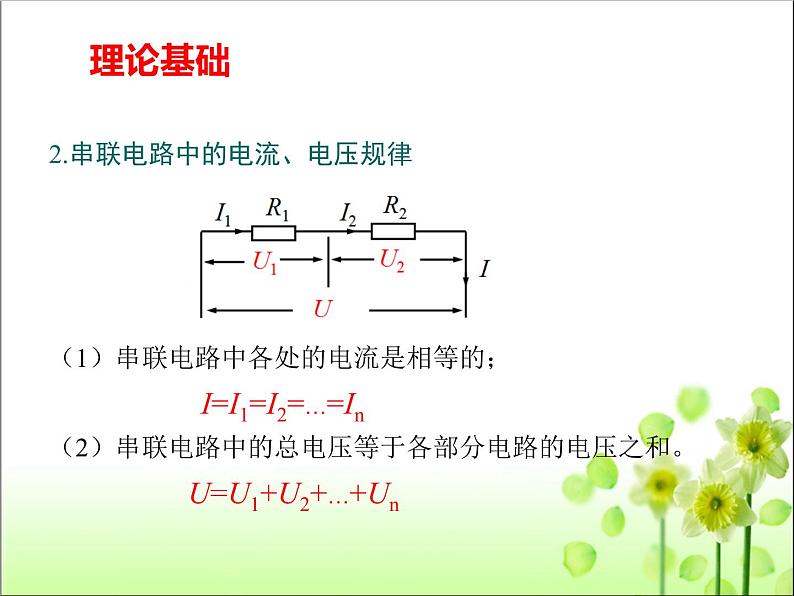

2.串联电路中的电流、电压规律
（1）串联电路中各处的电流是相等的； I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un

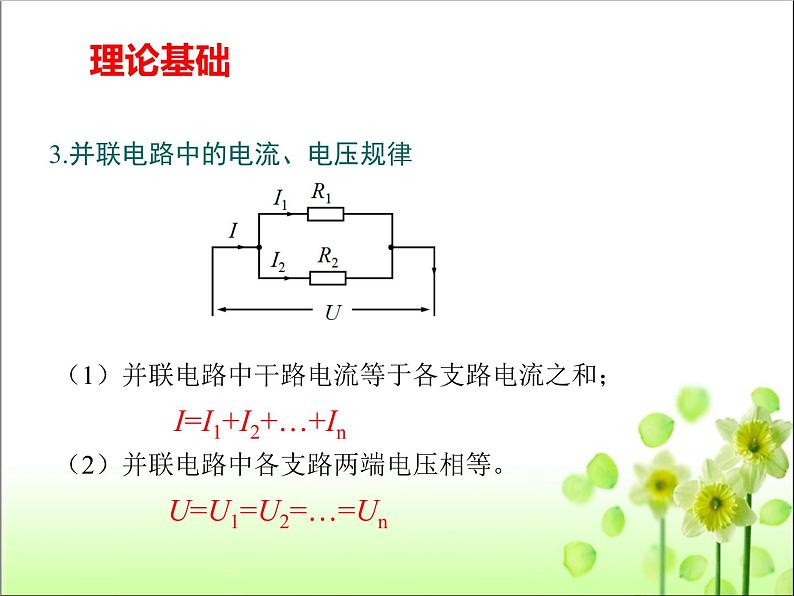

3.并联电路中的电流、电压规律
（1）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In（2）并联电路中各支路两端电压相等。 U=U1=U2=…=Un

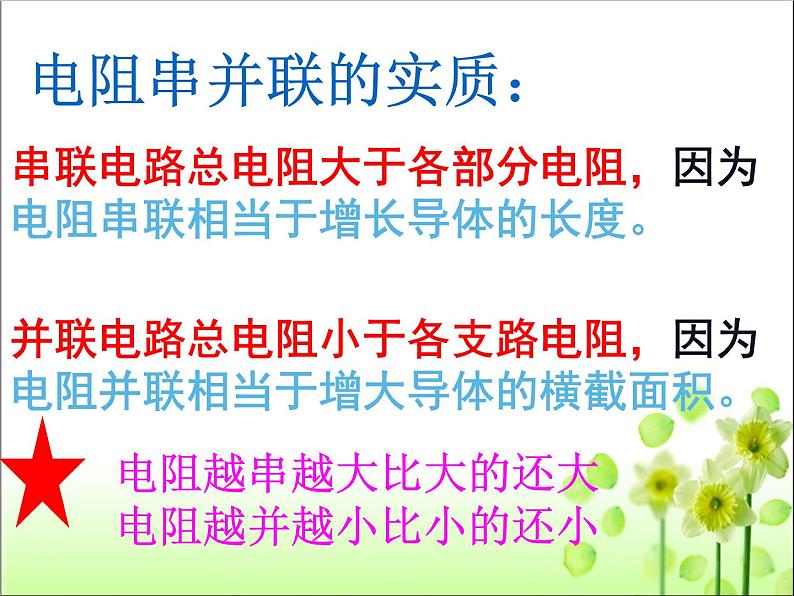

并联电路总电阻小于各支路电阻，因为电阻并联相当于增大导体的横截面积。
串联电路总电阻大于各部分电阻，因为电阻串联相当于增长导体的长度。
R =R1+R2 (R = nR0)
1/R=1/R1+1/R2 （R=R0/n）
U1/U2=R1/R2
I1/I2=R2/R1
实验1：用“伏安法”探究串联电路中电阻的规律.
实验器材：5Ω、10Ω的电阻、电流表、电压表、开关、 学生电源、滑动变阻器各1个，导线若干.
目标导学一：欧姆定律在串联电路中的应用
电阻串联的实质是增大了导体的长度，所以串联电路的总电阻比任何一个分电阻都要大．
代入电压规律得：IR=I1R1+I2R2.由于I=I1=I2，所以R=R1+R2.
因为R1、R2是串联的，所以有
电压规律：U=U1+U2；电流规律：I=I1=I2
将I1、I2、I变形后得U1=I1R1，U2=I2R2，U=IR
例1：如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。
解:（1）根据串联电路电流的规律，通过电阻R2的电流和通过电阻R1的电流相等，都等于I。
R1两端的电压U1=IR1R2两端的电压U2=IR2
根据串联电路电压的规律U=U1+U2，有
U=IR1+IR2=I(R1+R2)
（2）同（1）的分析一样
1.串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和。2.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。
例2：如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ） A.10Ω，9VB.20Ω，6V C.20Ω，9VD.10Ω，6V
串联电路中欧姆定律的应用
并联电路中的电阻的规律
电阻并联的实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都要小.
目标导学二：欧姆定律在并联电路中的应用
因为R1、R2是并联的，所以有
电压规律：U=U1=U2；电流规律：I=I1+I2
例3：如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′ 。
解:（1）根据并联电路电压的特点
U1=U2=U=12V
总电流 I=I1+I2=1.2A+0.3A=1.5A
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
例4：如图所示，是某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻值为_____Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为_____A.
解析：由电阻A的图象知，当I1=1A时，U1=6V，
由电阻B的图象知，当I2=0.6A时，U2=6V，
电阻A和B并联接到电压为15V的电源两端时，总电流
1、电阻R1、R2并联接在电源上,下列说法错误的是( )A.并联电路的总电阻等于各并联导体的电阻的倒数之和B.当R1变大时,总电阻也变大C.当电源电压变大时,总电阻不变D.当干路中的电流变化时,总电阻不变
2、如图所示电路,开关闭合前将滑片移至a端,闭合开关时电压表示数为4 V,若将滑片移至中点时,电压表示数为( )A.等于2 VB.大于2 VC.小于2 VD.无法确定
3、教室里装有四组日光灯,每一组包含4盏灯。小薇将日光灯打开了一组,觉得教室亮度不够,再打开另一组灯之后,教室电路的( )A.总电阻增大B.总电阻减小 C.总电流减小D.总电压增大
4、如图所示的电路，电源电压恒定，开关S1闭合、S2断开。要使电压表和电流表的示数均增大，下列操作一定可行的是（　　）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开D．滑动变阻器的滑片P不动，S2由断开到闭合
5、一个滑动变阻器标有“1.5 A　50 Ω”的字样,当它与一个阻值为30 Ω的电阻串联接入电路时,整个电路总电阻的变化范围为( )A.0~30 ΩB.0~50 ΩC.0~80 ΩD.30 Ω~80 Ω
6、如图所示，R2=30 Ω，电流表的示数为0.6 A，电压表的示数为12 V。求：（1）R1的阻值；（2）并联电路总电流I ；（3）并联电路总电阻R。
解：（1）　　（2） 　I=I1+I2=0.6 A+0.4 A=1 A　　（3）
通过本课学习，你收获了什么？
课后作业：1.整理本课知识点2.完成同步练习题
