初中物理苏科版九年级全册家庭电路与安全用电课文ppt课件

这是一份初中物理苏科版九年级全册家庭电路与安全用电课文ppt课件，共20页。PPT课件主要包含了本节要求，本节知识结构，家庭电路的组成，保险丝，闸刀开关，进户线，保险盒空气开关，电能表，练习1，测电笔等内容，欢迎下载使用。

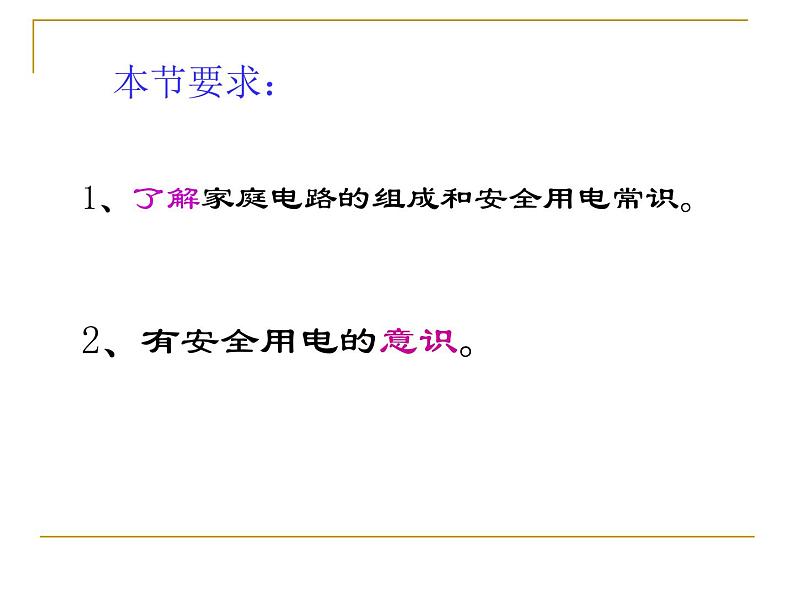

1、了解家庭电路的组成和安全用电常识。
2、有安全用电的意识。

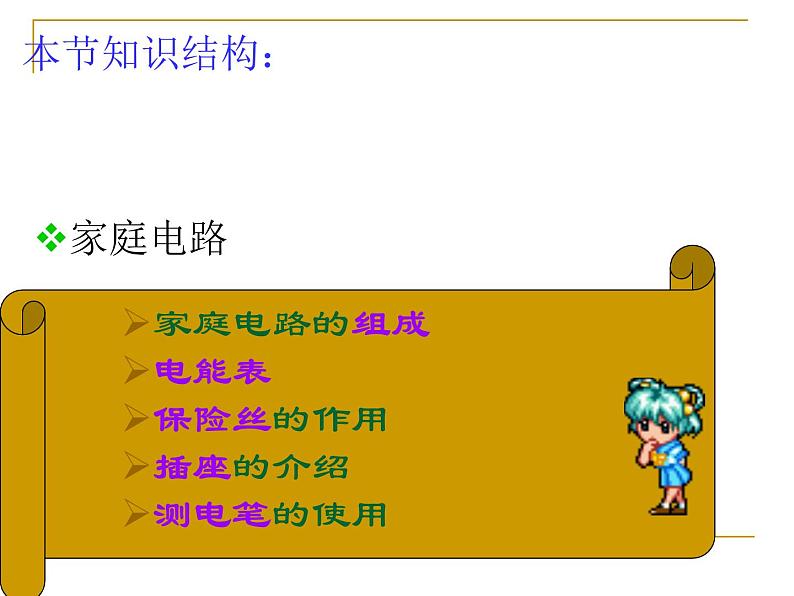

家庭电路家庭电路中电流过大的原因安全用电常识

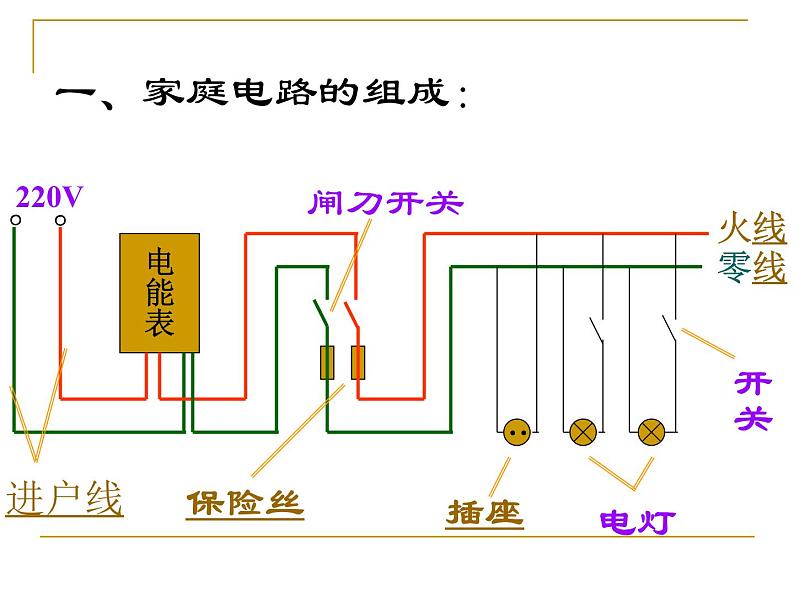

家庭电路的组成电能表保险丝的作用 插座的介绍测电笔的使用

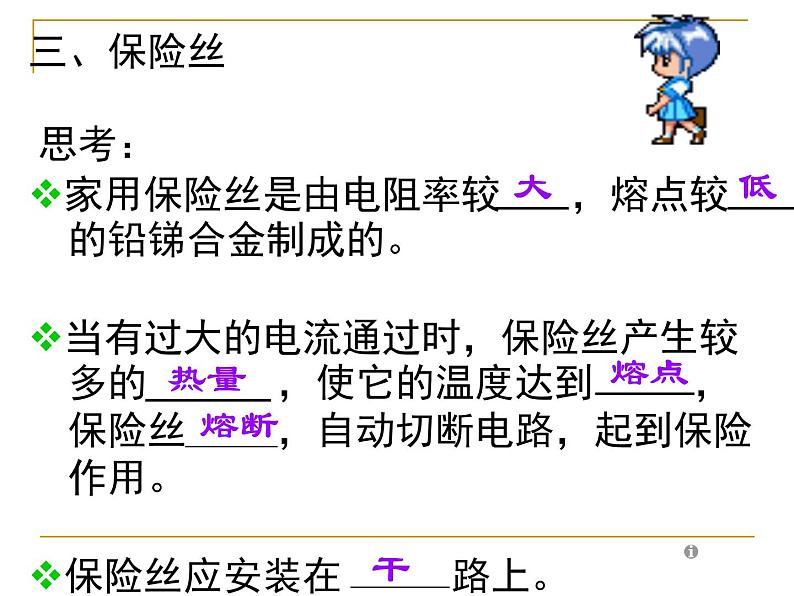

某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铜丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？
答：不行，因为铜丝、铁丝在电流过大时不易熔断，起不到保险的作用。（该行为千万不能试）
家庭电路中电流过大的原因

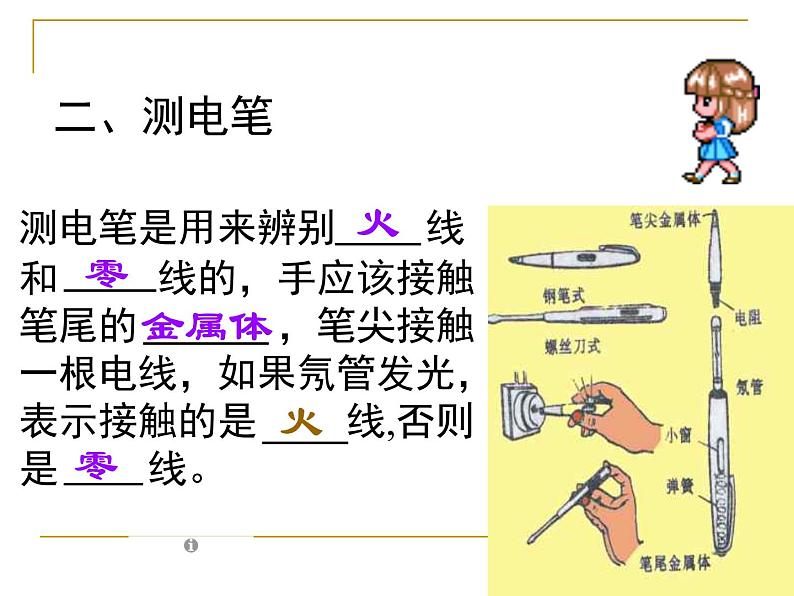

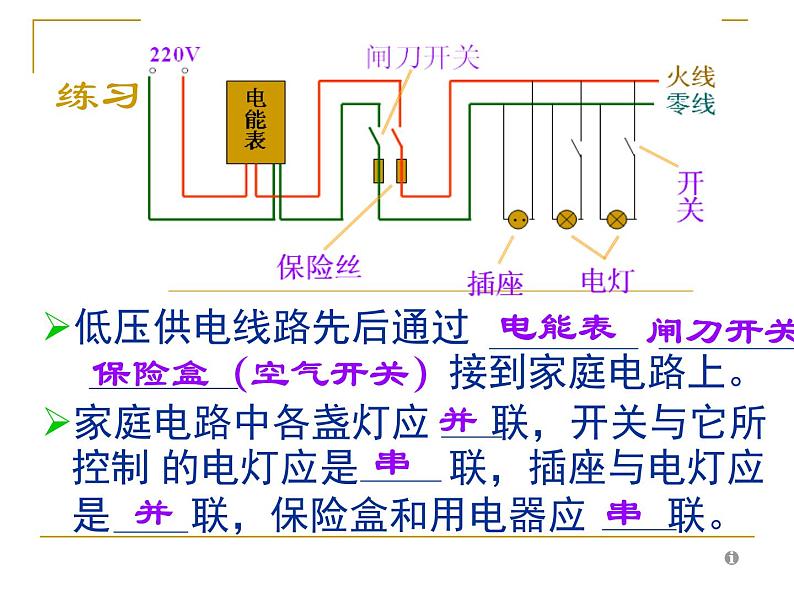

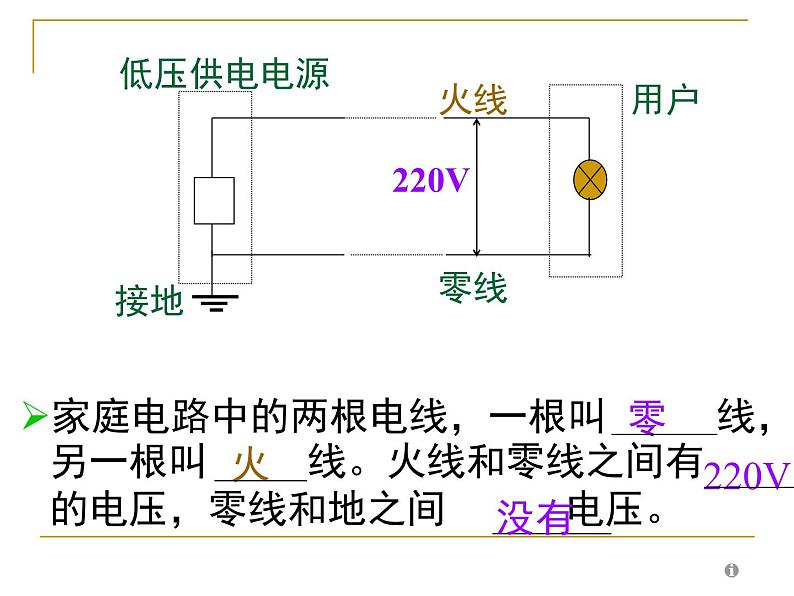

1. 正常情况下零线与地之间的电压为＿＿＿伏，火线与零线之间的电压为＿＿＿伏。日常生活中用_______来分辨火线与零线，使用时，______与待测导线接触，_____应与人体接触，如果是火线，观察到的现象是____________。2. 如图是家庭电路的电路图，试写出各部分电路器件的名称：（1）是_____；（2）是______；（3）是______；（4）是______（5）是_____；（6）是_____（7）是_____。
人体直接或间接接触到火线造成的。
当通过人体的电流为8~10毫安时，人手就 很难摆脱带电体当通过人体的电流达到100毫安时，短时间 内人就会窒息致死。人体的安全电压是：不高于36V
请勿接触低压带电体请勿靠近高压带电体（低压勿摸，高压勿近）
