初中物理人教版八年级下册12.1 杠杆课文内容ppt课件
展开
这是一份初中物理人教版八年级下册12.1 杠杆课文内容ppt课件，共38页。PPT课件主要包含了本课小结，---，你学到了什么等内容，欢迎下载使用。
一根硬棒，在力的作用下能绕着固定点O转动，这根硬棒叫杠杠。

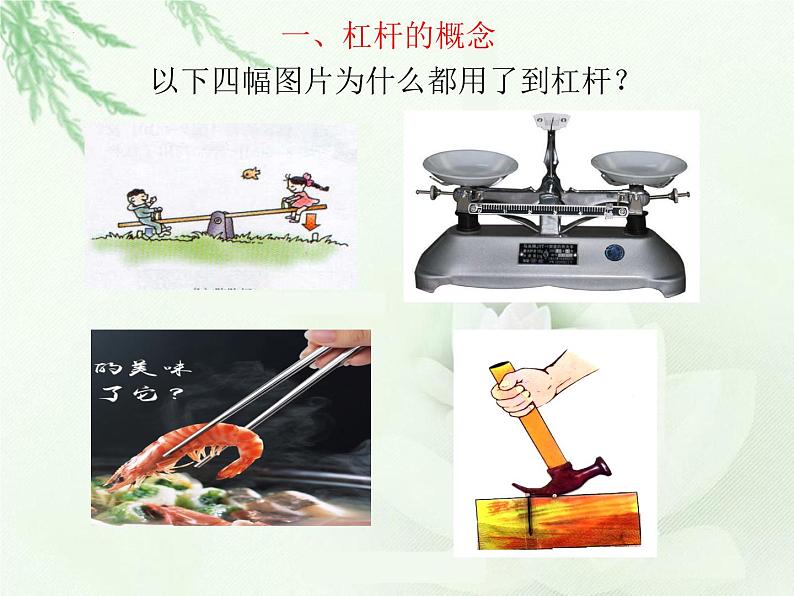

以下四幅图片为什么都用了到杠杆？
力臂是支点到力的作用线的垂线段。
（1）支点：（2）动力：（3）阻力：（4）动力臂：（5）阻力臂：

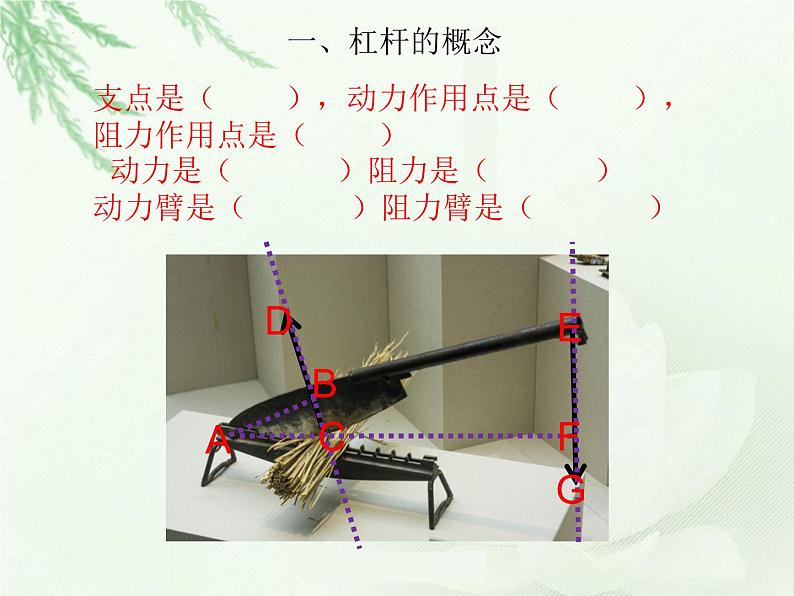

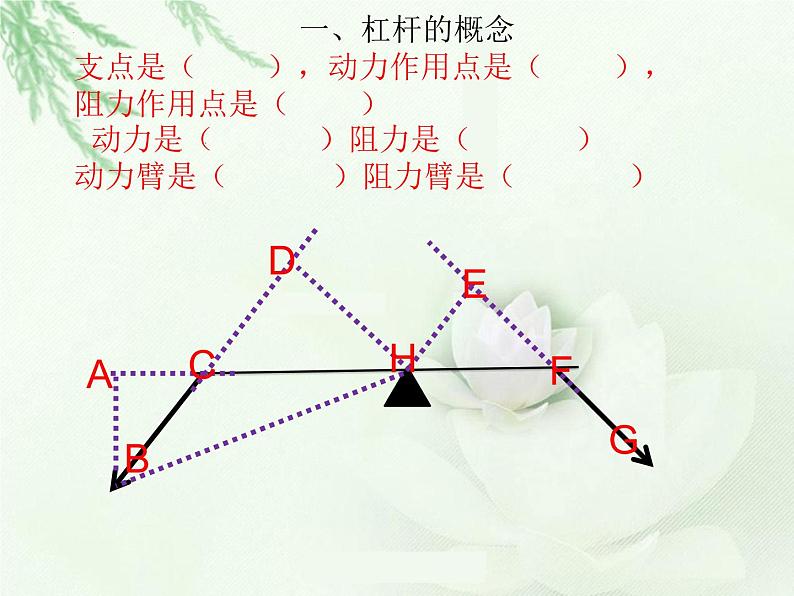

支点是（ ），动力作用点是（ ），阻力作用点是（ ） 动力是（ ）阻力是（ ）动力臂是（ ）阻力臂是（ ）

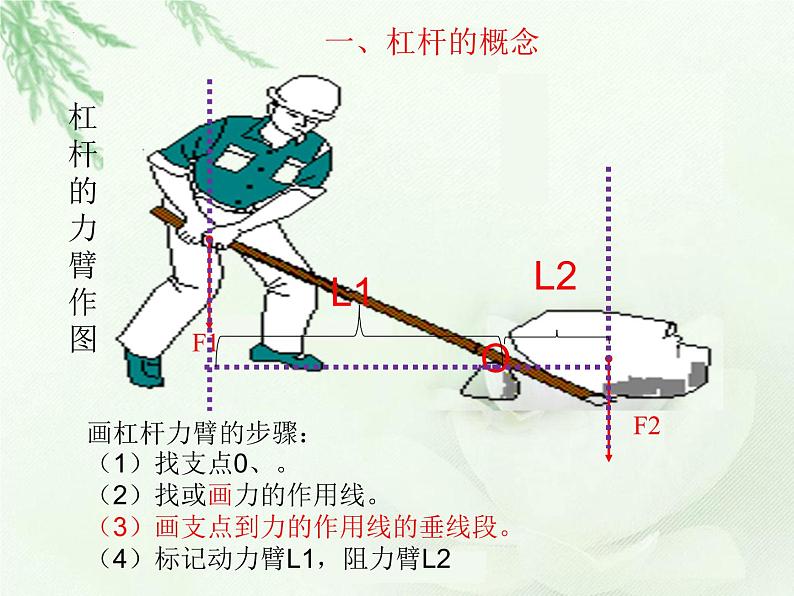

画杠杆力臂的步骤：（1）找支点0、。（2）找或画力的作用线。（3）画支点到力的作用线的垂线段。（4）标记动力臂L1，阻力臂L2

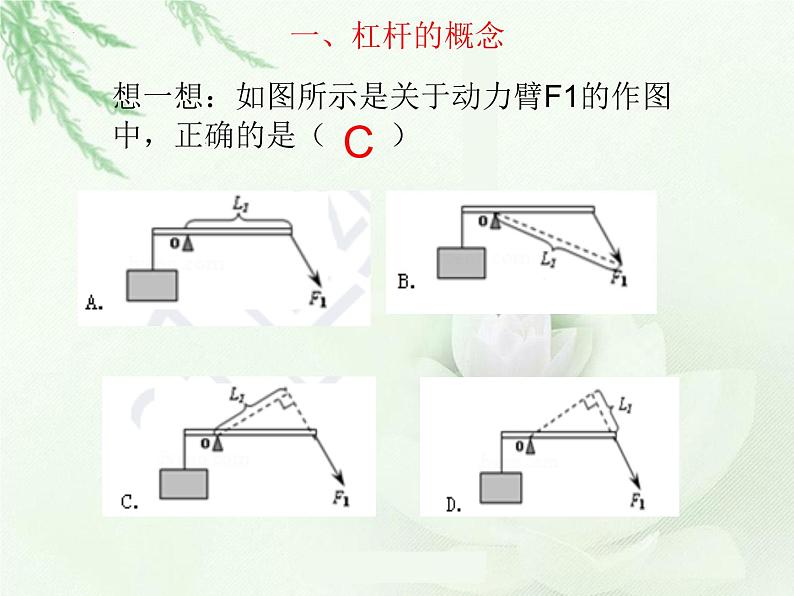

想一想：如图所示是关于动力臂F1的作图中，正确的是（ ）
教材80页2题：画出杠杆的动力F1，动力臂L1，阻力F2，阻力臂L2
画出动力臂L1和阻力臂L2
二、杠杆的平衡条件
1.杠杆的平衡---静止或者匀速转动。实验时杠杆水平静止表示杠杆平衡，目的是便于测量力臂。
2.影响杠杆平衡的因素有：动力、动力臂、 阻力、阻力臂。
3.实验前，调节杠杆两端的平衡螺母，使杠杆在水平位置静止平衡。
结论：杠杆的平衡条件是：动力乘以动力臂，等于阻力乘以阻力臂。
F1L1=F2L2
杠杆的平衡条件是： 动力 X 动力臂＝阻力 X 阻力臂
注意：力和力臂成反比。当杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一。动力移动距离就是阻力移动距离的几倍。
例题1（教材78页）：如图测量大象的重力。当槽钢水平静止时，弹簧测力计示数F1为200N，测得L1为6m，L2为4cm，请估算大象的质量是多少？g=10N/kg.
练习（教材80页4题）：车厢和砖头的总重力G=1000N,如图所示，推车时，人手向上的力F为多大？
不省力不费力不省距离不费距离
动力臂大于阻力臂，动力小于阻力。
动力臂等于阻力臂，动力等于阻力
动力臂小于阻力臂， 动力大于阻力。
L1>L2,F1F2
L1=L2,F1=F2
1.杠杆DEF是省力杠杆，E是支点。
2.杠杆ABC是费力杠杆，C是支点
1.杠杆ABC,省力杠杆，支点是B.
2.杠杆OBD,费力杠杆，支点是O.
3.杠杆OED，费力杠杆，支点是O.
教材80页第3题，指甲剪有几个杠杆？是省力杠杆或者费力杠杆？
教材80页1题：省力杠杆是（ ），费力杠杆是( )
下列杠杆中省力杠杆是( )，费力杠杆是( ),等臂杠杆是( )
拓展：杠杆在生活中的应用
2.公式：F1L1=F2L2
1.省力杠杆：L1>L2 F1F2
3.等臂杠杆: L1=L2 F1=F2
1.画出动力臂L1和阻力臂L2
2.画出对应的动力或阻力
3.在A点处画出最小的力
3.(1)两端钩码同时向靠近支点移动一格距离后，杠杆（ ）端向下运动。
(2)两端钩码同时向远离支点移动一格距离后，杠杆（ ）端向下运动。
(3)两端钩码同时增加一个钩码后，杠杆（ ）端向下运动。
(4)两端钩码同时减少一个钩码后，杠杆（ ）端向下运动。
4.一根蜡烛截成长度不同的两段竖立在杠杆的两边，如图且杠杆平衡，若同时点燃蜡烛（设燃烧速度相同），则杠杆的 __ _端将翘起。
5.一根均匀铜丝，在中点处支住它刚好平衡，现将其右端从中对折起来，如图所示，则杠杆（ ）A.仍水平； B.左端下降；C.右端下降； D.无法判断。
6.右图，使杠杆平衡在B点施加的最小的力是（ ）
7.如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，动力臂的大小变化情况是（ ），动力的大小变化是（ ）
-------------
8.图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）A. F=G； B. F〈 G；C. F 〉G； D. 无法比较。
9.有一根杠杆，动力为1000N，阻力为3000N，动力臂为1.5m，求：它的阻力臂为多少？
10.如图：OB=2BA， 物体质量为60kg，不计杠杆自身重力，绳与杆的夹角为30。，则绳的拉力为多少N？
11.一根轻质扁担长1.8m，前后两端分别挂上重600N和200N的货物，问：人肩应挑在离前端多远处才能使扁担平衡？
12.如图：杠杆上标有刻度，GB=4.5N，GA＝8N，杠杆水平平衡时，A物体对杠杆的拉力是多少牛顿？此时A物体受到地面对它的支持力为多少？
13.如图所示重力不计的轻杆AOB可绕支点O无摩擦转动，当把甲乙两物体如图分别挂在两个端点A、B上时，轻杆恰好在水平位置平衡，此时乙物体刚好完全浸没在装有水的容器里且水未溢出，物体乙未与容器底接触，已知轻杆长2.2m，支点O距端点B的距离为1.2m，物体甲的质量为8.28kg，物体乙的体积为0.001m3．（g＝l0N/kg。忽略绳重）求：（1）甲物体的重力；（2）乙物体受到水的浮力；（3）弹簧测力计的示数；（4）乙物体的密度。
绕着固定点转动的硬棒叫杠杆
杠杆的五要素：支点O，动力F1，动力臂L1，阻力F2，阻力臂L2。
省力杠杆：L1>L2,F1
费力杠杆：L1F2，钓鱼竿
动力乘以动力臂等于阻力乘以阻力臂
一根硬棒，在力的作用下能绕着固定点O转动，这根硬棒叫杠杠。
以下四幅图片为什么都用了到杠杆？
力臂是支点到力的作用线的垂线段。
（1）支点：（2）动力：（3）阻力：（4）动力臂：（5）阻力臂：
支点是（ ），动力作用点是（ ），阻力作用点是（ ） 动力是（ ）阻力是（ ）动力臂是（ ）阻力臂是（ ）
画杠杆力臂的步骤：（1）找支点0、。（2）找或画力的作用线。（3）画支点到力的作用线的垂线段。（4）标记动力臂L1，阻力臂L2
想一想：如图所示是关于动力臂F1的作图中，正确的是（ ）
教材80页2题：画出杠杆的动力F1，动力臂L1，阻力F2，阻力臂L2
画出动力臂L1和阻力臂L2
二、杠杆的平衡条件
1.杠杆的平衡---静止或者匀速转动。实验时杠杆水平静止表示杠杆平衡，目的是便于测量力臂。
2.影响杠杆平衡的因素有：动力、动力臂、 阻力、阻力臂。
3.实验前，调节杠杆两端的平衡螺母，使杠杆在水平位置静止平衡。
结论：杠杆的平衡条件是：动力乘以动力臂，等于阻力乘以阻力臂。
F1L1=F2L2
杠杆的平衡条件是： 动力 X 动力臂＝阻力 X 阻力臂
注意：力和力臂成反比。当杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一。动力移动距离就是阻力移动距离的几倍。
例题1（教材78页）：如图测量大象的重力。当槽钢水平静止时，弹簧测力计示数F1为200N，测得L1为6m，L2为4cm，请估算大象的质量是多少？g=10N/kg.
练习（教材80页4题）：车厢和砖头的总重力G=1000N,如图所示，推车时，人手向上的力F为多大？
不省力不费力不省距离不费距离
动力臂大于阻力臂，动力小于阻力。
动力臂等于阻力臂，动力等于阻力
动力臂小于阻力臂， 动力大于阻力。
L1>L2,F1
L1=L2,F1=F2
1.杠杆DEF是省力杠杆，E是支点。
2.杠杆ABC是费力杠杆，C是支点
1.杠杆ABC,省力杠杆，支点是B.
2.杠杆OBD,费力杠杆，支点是O.
3.杠杆OED，费力杠杆，支点是O.
教材80页第3题，指甲剪有几个杠杆？是省力杠杆或者费力杠杆？
教材80页1题：省力杠杆是（ ），费力杠杆是( )
下列杠杆中省力杠杆是( )，费力杠杆是( ),等臂杠杆是( )
拓展：杠杆在生活中的应用
2.公式：F1L1=F2L2
1.省力杠杆：L1>L2 F1
3.等臂杠杆: L1=L2 F1=F2
1.画出动力臂L1和阻力臂L2
2.画出对应的动力或阻力
3.在A点处画出最小的力
3.(1)两端钩码同时向靠近支点移动一格距离后，杠杆（ ）端向下运动。
(2)两端钩码同时向远离支点移动一格距离后，杠杆（ ）端向下运动。
(3)两端钩码同时增加一个钩码后，杠杆（ ）端向下运动。
(4)两端钩码同时减少一个钩码后，杠杆（ ）端向下运动。
4.一根蜡烛截成长度不同的两段竖立在杠杆的两边，如图且杠杆平衡，若同时点燃蜡烛（设燃烧速度相同），则杠杆的 __ _端将翘起。
5.一根均匀铜丝，在中点处支住它刚好平衡，现将其右端从中对折起来，如图所示，则杠杆（ ）A.仍水平； B.左端下降；C.右端下降； D.无法判断。
6.右图，使杠杆平衡在B点施加的最小的力是（ ）
7.如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，动力臂的大小变化情况是（ ），动力的大小变化是（ ）
-------------
8.图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）A. F=G； B. F〈 G；C. F 〉G； D. 无法比较。
9.有一根杠杆，动力为1000N，阻力为3000N，动力臂为1.5m，求：它的阻力臂为多少？
10.如图：OB=2BA， 物体质量为60kg，不计杠杆自身重力，绳与杆的夹角为30。，则绳的拉力为多少N？
11.一根轻质扁担长1.8m，前后两端分别挂上重600N和200N的货物，问：人肩应挑在离前端多远处才能使扁担平衡？
12.如图：杠杆上标有刻度，GB=4.5N，GA＝8N，杠杆水平平衡时，A物体对杠杆的拉力是多少牛顿？此时A物体受到地面对它的支持力为多少？
13.如图所示重力不计的轻杆AOB可绕支点O无摩擦转动，当把甲乙两物体如图分别挂在两个端点A、B上时，轻杆恰好在水平位置平衡，此时乙物体刚好完全浸没在装有水的容器里且水未溢出，物体乙未与容器底接触，已知轻杆长2.2m，支点O距端点B的距离为1.2m，物体甲的质量为8.28kg，物体乙的体积为0.001m3．（g＝l0N/kg。忽略绳重）求：（1）甲物体的重力；（2）乙物体受到水的浮力；（3）弹簧测力计的示数；（4）乙物体的密度。
绕着固定点转动的硬棒叫杠杆
杠杆的五要素：支点O，动力F1，动力臂L1，阻力F2，阻力臂L2。
省力杠杆：L1>L2,F1
费力杠杆：L1
动力乘以动力臂等于阻力乘以阻力臂
