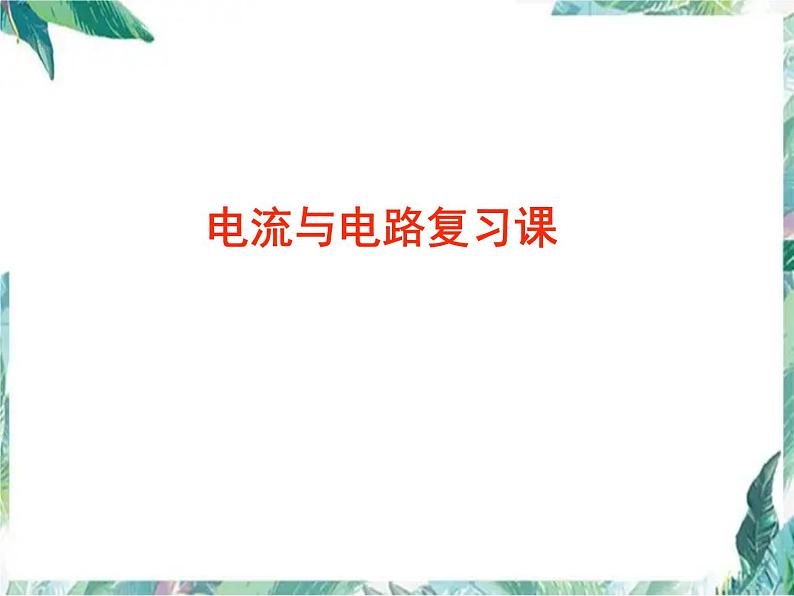

电流与电路复习课 优质课件

这是一份电流与电路复习课 优质课件，共20页。PPT课件主要包含了同种电荷互相排斥等内容，欢迎下载使用。

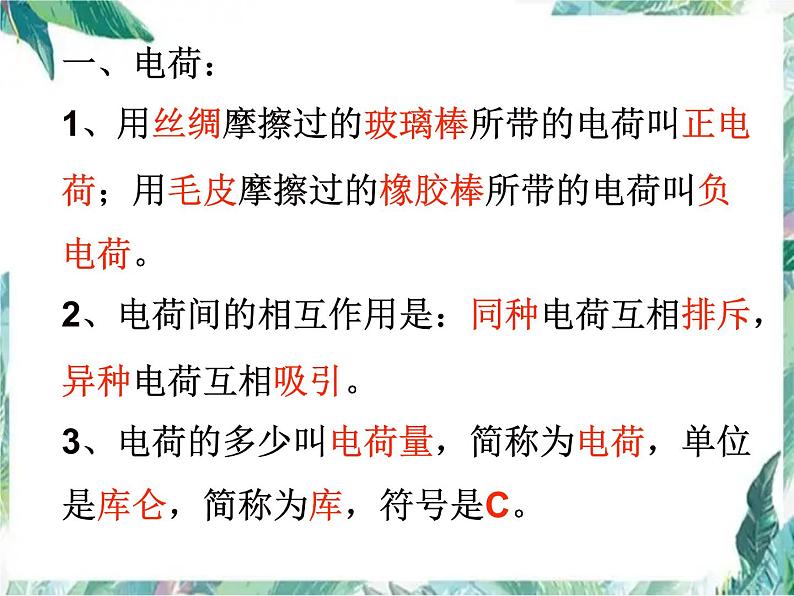

一、电荷：1、用丝绸摩擦过的玻璃棒所带的电荷叫正电荷；用毛皮摩擦过的橡胶棒所带的电荷叫负电荷。2、电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引。3、电荷的多少叫电荷量，简称为电荷，单位是库仑，简称为库，符号是C。

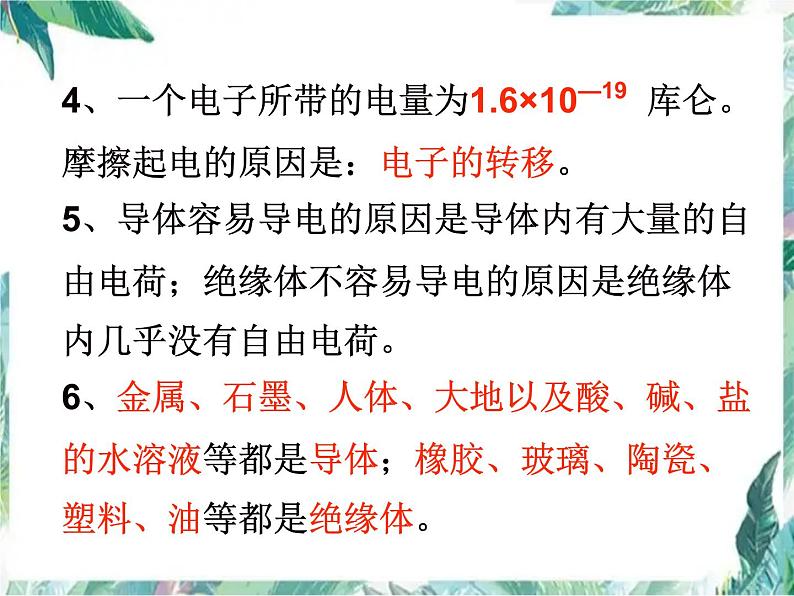

4、一个电子所带的电量为1.6×10—19 库仑。摩擦起电的原因是：电子的转移。5、导体容易导电的原因是导体内有大量的自由电荷；绝缘体不容易导电的原因是绝缘体内几乎没有自由电荷。6、金属、石墨、人体、大地以及酸、碱、盐的水溶液等都是导体；橡胶、玻璃、陶瓷、塑料、油等都是绝缘体。

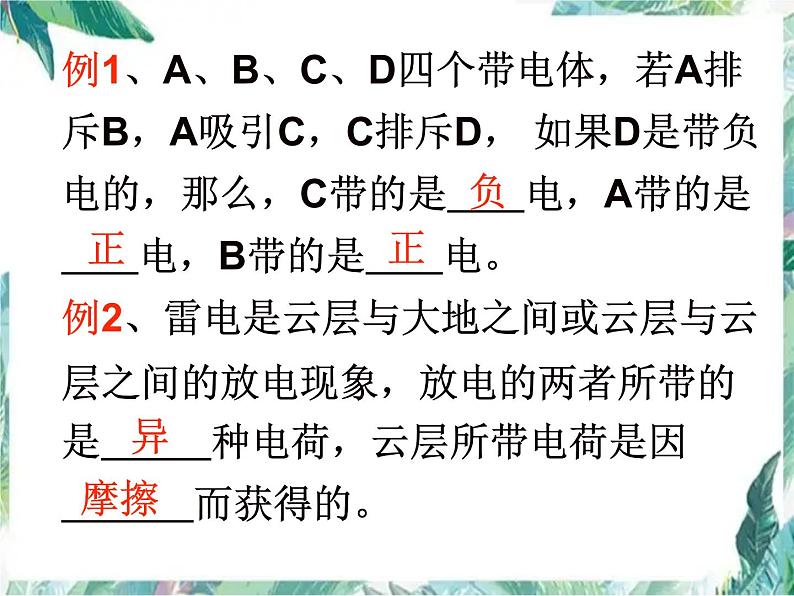

例1、A、B、C、D四个带电体，若A排斥B，A吸引C，C排斥D， 如果D是带负电的，那么，C带的是 电，A带的是 电，B带的是 电。例2、雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是 种电荷，云层所带电荷是因 而获得的。
例3、验电器带电时两片金属箔张开的原因是 ， 如果先使验电器带正电，金属箔片张开，再用一带电体接触验电器金属球时，验电器的金属箔片张开角度变小了，这表明带电体带 电。

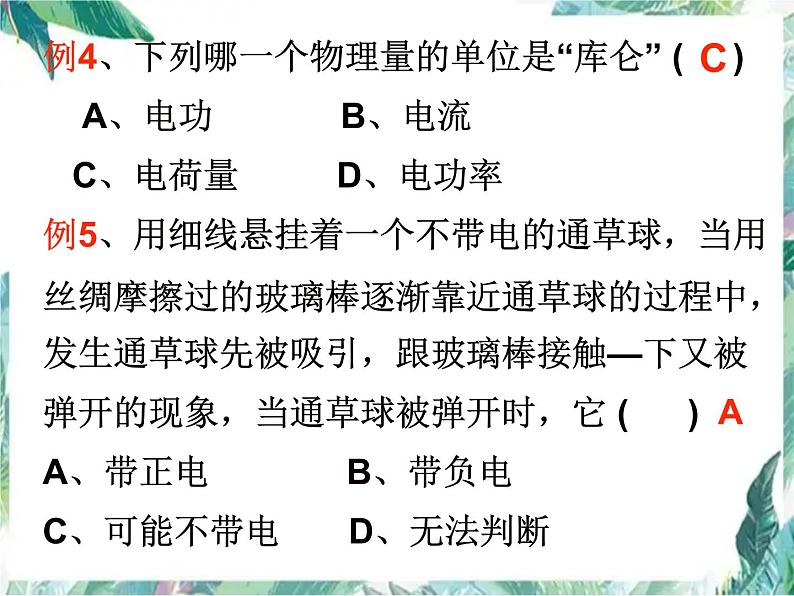

例4、下列哪一个物理量的单位是“库仑” ( ) A、电功 B、电流 C、电荷量 D、电功率例5、用细线悬挂着一个不带电的通草球，当用丝绸摩擦过的玻璃棒逐渐靠近通草球的过程中，发生通草球先被吸引，跟玻璃棒接触—下又被弹开的现象，当通草球被弹开时，它 ( )A、带正电 B、带负电 C、可能不带电 D、无法判断

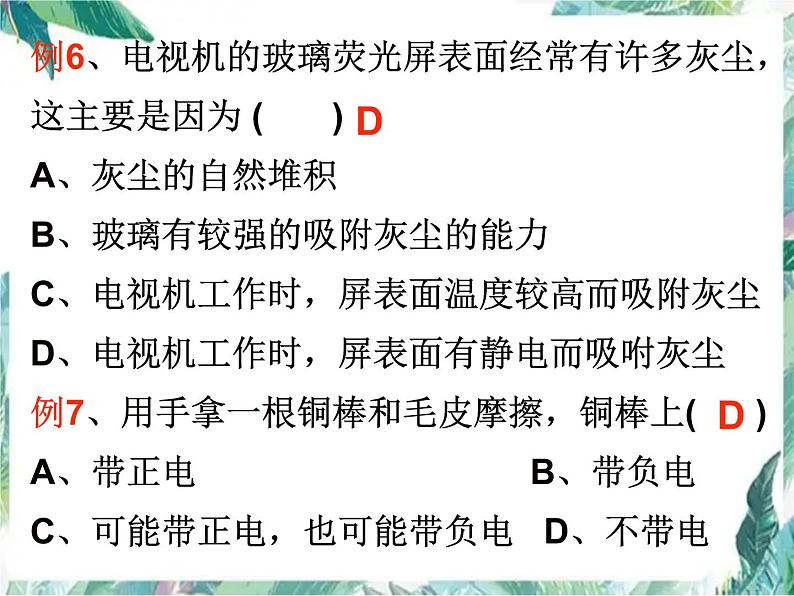

例6、电视机的玻璃荧光屏表面经常有许多灰尘，这主要是因为 ( )A、灰尘的自然堆积 B、玻璃有较强的吸附灰尘的能力C、电视机工作时，屏表面温度较高而吸附灰尘D、电视机工作时，屏表面有静电而吸咐灰尘例7、用手拿一根铜棒和毛皮摩擦，铜棒上( )A、带正电 B、带负电C、可能带正电，也可能带负电 D、不带电

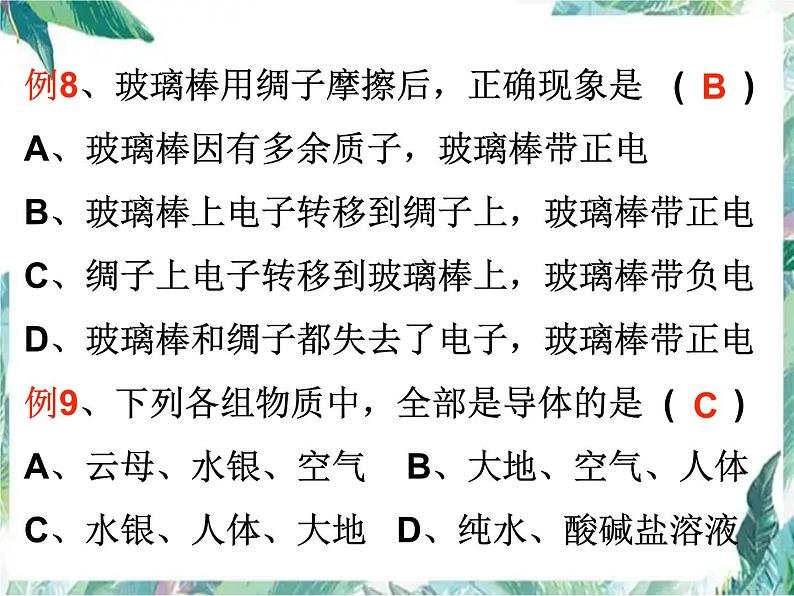

例8、玻璃棒用绸子摩擦后，正确现象是 ( )A、玻璃棒因有多余质子，玻璃棒带正电B、玻璃棒上电子转移到绸子上，玻璃棒带正电C、绸子上电子转移到玻璃棒上，玻璃棒带负电D、玻璃棒和绸子都失去了电子，玻璃棒带正电例9、下列各组物质中，全部是导体的是 ( )A、云母、水银、空气 B、大地、空气、人体C、水银、人体、大地 D、纯水、酸碱盐溶液
二、电流和与电路：1、电荷的定向移动形成电流。正电荷定向移动的方向规定为电流方向。2、一般的电路由电源、开关、用电器、导线组成，其中电源的作用是：提供持续的电流；开关的作用是：控制用电器的工作；用电器的作用是：把电能转化为其它形式的能；导线的作用是：构成电流的路径。
3、用一根导线把电源的正负极连接起来的电路叫短路，短路的危害是：损坏电源，甚至引起火灾。4、识记电路的元件符号。
例1、一根金属导线中自由电子的移动方向为从a到b，则该导线中的电流方向应是 ( )A、从a到b B、从b到aC、可以是从a到b，也可以是从b到a D、无法确定例2、请标出下图中的电流方向。
三、串联和并联1、把电路元件逐个顺次连接起采的电路串联电路。2、把电路元件并列在电路两点间的电路叫并联电路。3、串联电路的特点是：A、整个电路只有一条通路； B、各用电器之间相互影响。4、并联电路的特点是：A、整个电路至少有两条通路； B、各用电器之间没有影响。
例1、过节时许多建筑物的边缘都挂上串灯，为了使一个灯坏了时不影响其他灯正常发光，则这些灯应当 联。例2、由一个电源，两盏相同的小灯泡，一个开关和若干根导线组成的电路，当开关断开时，下列说法正确的是 ( ) A、如果两灯都不亮，则两灯一定是串联 B、如果两灯都不亮，则两灯一定是并联 C、如果只有一盏灯亮，则两灯一定是串联例3、图4所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
例4、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图6所示的电路中，你认为符合上述要求的是( )
例5、如图5所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图6中的( )
例6、按左边的电路图连接右边的实物图：
例7、根据下图中的实物图画出电路图：
例8、科学技术的发展为人类的生活带来了很大的方便，如声光控开关，只有在光亮很低不足，并且有一定分贝的声音时灯泡才会发光，你认为声光控开关的连接情况应该是（ ）
课时作业：1、电荷间的相互作用是： 。2、金属、石橡胶、人体、塑料、陶瓷中属于导体是 ；属于绝缘体是 。3、画电路的元件符号：电源 ，开关 ，灯泡 ，电流表 。4、教室里的每个日光灯之间完全没有影响，则教室里的日光灯是 联的。
