【基础巩固】

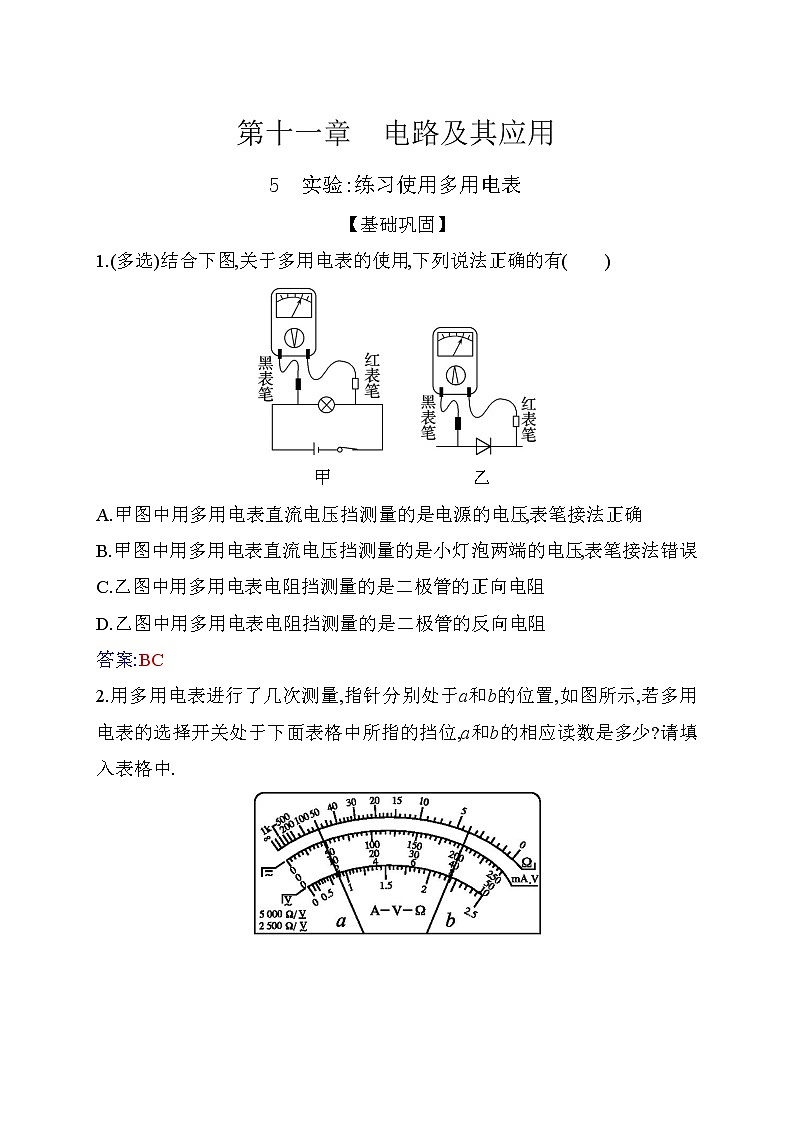

1.(多选)结合下图,关于多用电表的使用,下列说法正确的有( )

甲 乙
A.甲图中用多用电表直流电压挡测量的是电源的电压,表笔接法正确
B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压,表笔接法错误
C.乙图中用多用电表电阻挡测量的是二极管的正向电阻
D.乙图中用多用电表电阻挡测量的是二极管的反向电阻
答案:BC
2.用多用电表进行了几次测量,指针分别处于a和b的位置,如图所示,若多用电表的选择开关处于下面表格中所指的挡位,a和b的相应读数是多少?请填入表格中.

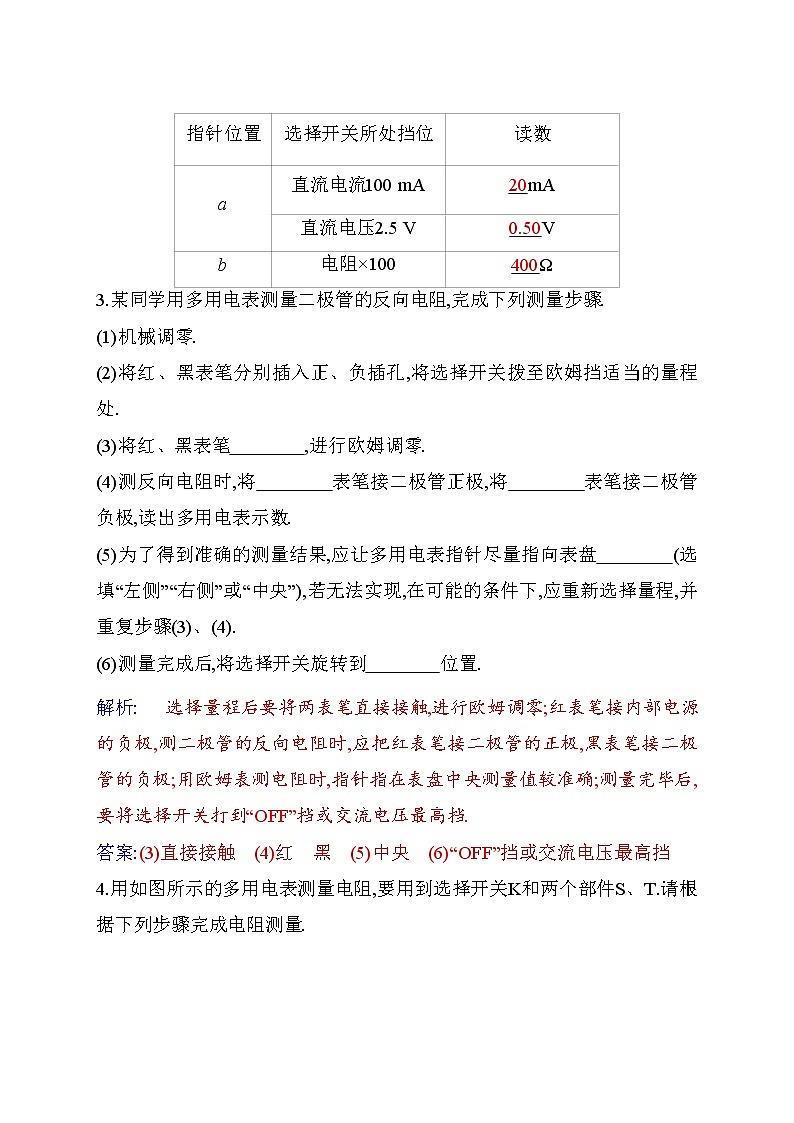

3.某同学用多用电表测量二极管的反向电阻,完成下列测量步骤.
(1)机械调零.
(2)将红、黑表笔分别插入正、负插孔,将选择开关拨至欧姆挡适当的量程处.
(3)将红、黑表笔 ,进行欧姆调零.
(4)测反向电阻时,将 表笔接二极管正极,将 表笔接二极管负极,读出多用电表示数.
(5)为了得到准确的测量结果,应让多用电表指针尽量指向表盘 (选填“左侧”“右侧”或“中央”),若无法实现,在可能的条件下,应重新选择量程,并重复步骤(3)、(4).
(6)测量完成后,将选择开关旋转到 位置.
解析:选择量程后要将两表笔直接接触,进行欧姆调零;红表笔接内部电源的负极,测二极管的反向电阻时,应把红表笔接二极管的正极,黑表笔接二极管的负极;用欧姆表测电阻时,指针指在表盘中央测量值较准确;测量完毕后,要将选择开关打到“OFF”挡或交流电压最高挡.
答案:(3)直接接触 (4)红 黑 (5)中央 (6)“OFF”挡或交流电压最高挡
4.用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量.
(1)旋动部件 ,使指针对准电流的零刻度.
(2)将K旋转到电阻挡“×100”的位置.
(3)将插入“+”“-”插孔的表笔短接,旋动部件 ,使指针对准电阻的 .
(4)将两表笔与待测电阻相接,发现指针偏转角度过小.为了得到比较准确的测量结果,应将K旋转到电阻挡 (选填“×1 k”或“×10”)的位置,重新进行欧姆调零并完成测量.
答案:(1)S (3)T 零刻度 (4)×1 k
【拓展提高】
5.如图甲所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.

甲 乙
(1)在使用多用电表前,发现指针不在左边零刻度线处,应先调整图乙中多用电表的 (选填“A”“B”或“C”).
(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时,一表笔接a,另一表笔应 (选填“短暂”或“持续”)接b,同时观察指针偏转情况.
(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻值.测量中发现,每对接点间正反向阻值均相等,测量记录如下表.两表笔分别接a、b时,多用电表的示数如图乙所示.
请将记录表补充完整,并在图甲的黑箱图中画出一种可能的电路连接情况.
解析:(1)题图乙中A是指针定位螺丝,B是欧姆调零旋钮,C是选择开关,故选填A.
(2)为防止a、b间存在高压电源,在持续接通时烧坏电表,应采用“点触”的方式.
(3)正反向阻值相等说明两接点间无二极管.由题图乙可以读出a、b间阻值为5 Ω.因黑箱内只有电阻,由表内数据知b、c间电阻等于a、b间电阻与a、c间电阻之和,故可推测a、b间电阻与a、c间电阻串联,又因a、c间阻值是a、b间阻值的2倍,故黑箱图中电路的连接情况如答图所示.
答案:(1)A (2)短暂 (3)5 如图所示.
指针位置
选择开关所处挡位
读数
a
直流电流100 mA
20mA
直流电压2.5 V
0.50V
b
电阻×100
400Ω
两表笔接的接点
多用电表的示数
a、b
Ω
a、c
10 Ω
b、c
15 Ω
