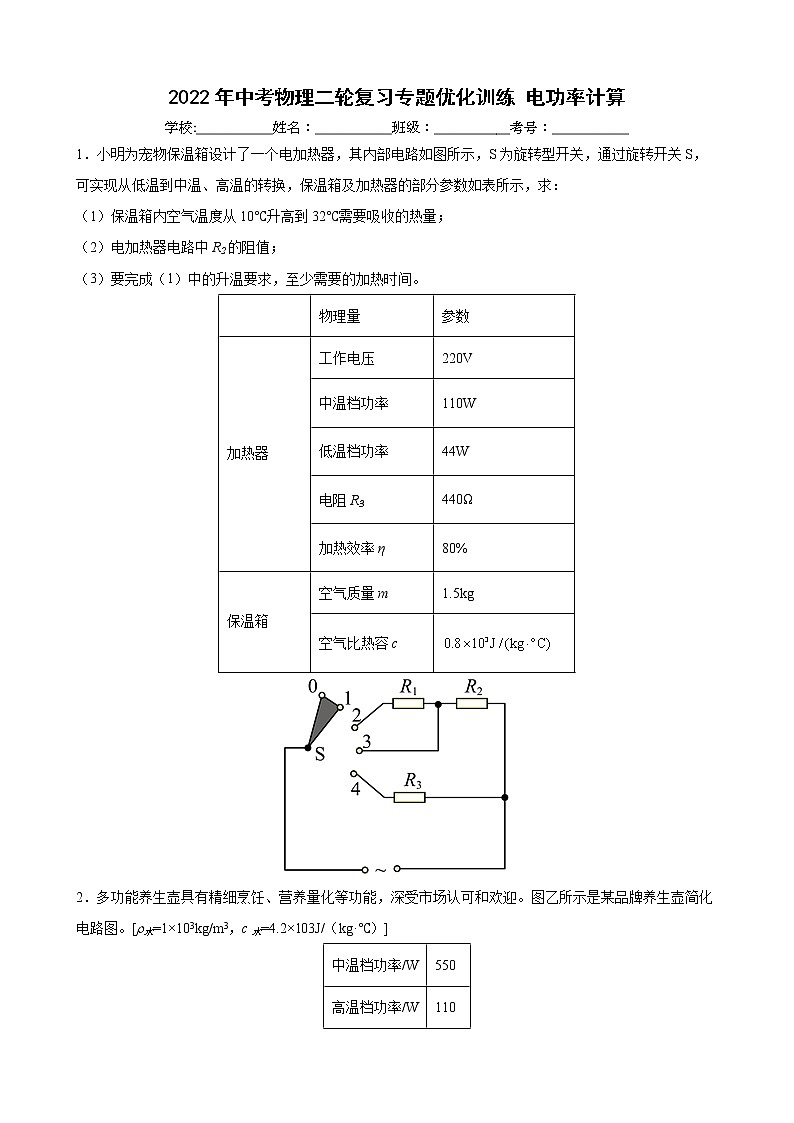

2022年中考物理二轮复习专题优化训练 电功率计算
学校:___________姓名：___________班级：___________考号：___________
1．小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S为旋转型开关，通过旋转开关S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量；
（2）电加热器电路中R2的阻值；
（3）要完成（1）中的升温要求，至少需要的加热时间。

物理量
参数
加热器
工作电压
220V
中温档功率
110W
低温档功率
44W
电阻R3
440Ω
加热效率η
80%
保温箱
空气质量m
1.5kg
空气比热容c

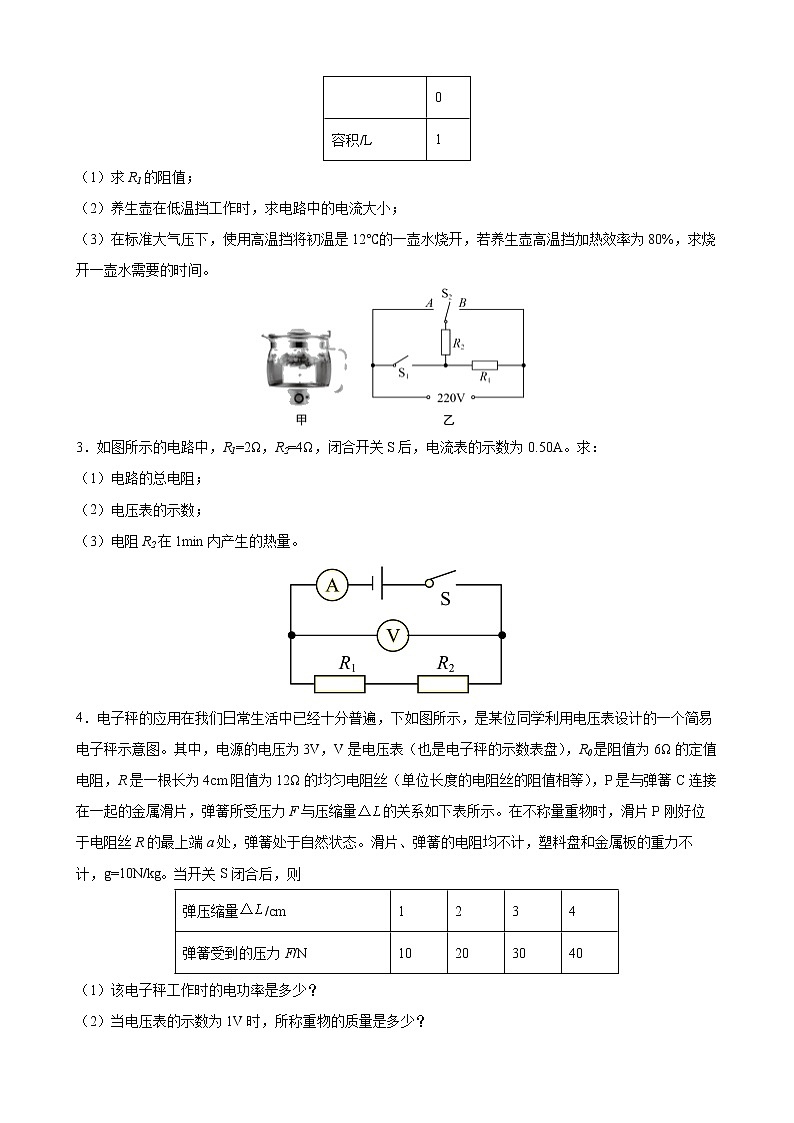

2．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙所示是某品牌养生壶简化电路图。[r水=1×103kg/m3，c水=4.2×103J/（kg·℃）]
中温档功率/W
550
高温档功率/W
1100
容积/L
1
（1）求R1的阻值；
（2）养生壶在低温挡工作时，求电路中的电流大小；
（3）在标准大气压下，使用高温挡将初温是12℃的一壶水烧开，若养生壶高温挡加热效率为80%，求烧开一壶水需要的时间。

3．如图所示的电路中，R1=2Ω，R2=4Ω，闭合开关S后，电流表的示数为0.50A。求：
（1）电路的总电阻；
（2）电压表的示数；
（3）电阻R2在1min内产生的热量。

4．电子秤的应用在我们日常生活中已经十分普遍，下如图所示，是某位同学利用电压表设计的一个简易电子秤示意图。其中，电源的电压为3V，V是电压表（也是电子秤的示数表盘），R0是阻值为6Ω的定值电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝（单位长度的电阻丝的阻值相等），P是与弹簧C连接在一起的金属滑片，弹簧所受压力F与压缩量的关系如下表所示。在不称量重物时，滑片P刚好位于电阻丝R的最上端a处，弹簧处于自然状态。滑片、弹簧的电阻均不计，塑料盘和金属板的重力不计，g=10N/kg。当开关S闭合后，则
弹压缩量/cm
1
2
3
4
弹簧受到的压力F/N
10
20
30
40
（1）该电子秤工作时的电功率是多少？
（2）当电压表的示数为1V时，所称重物的质量是多少？

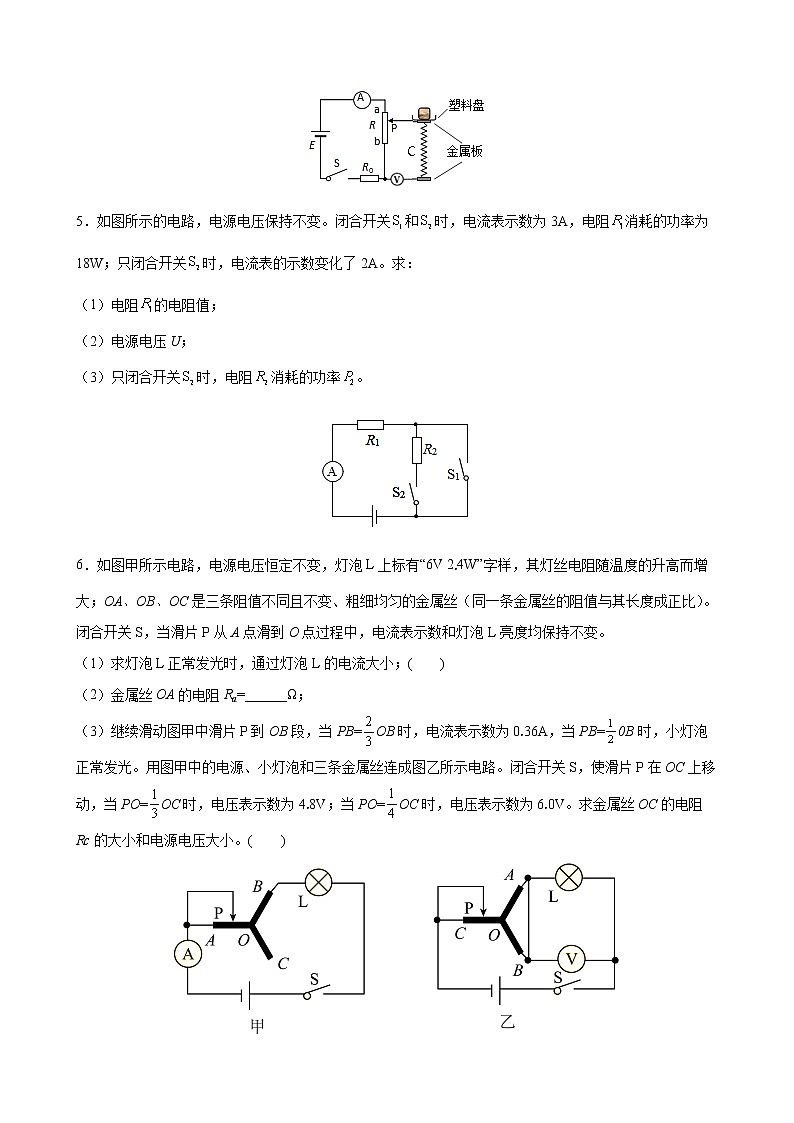

5．如图所示的电路，电源电压保持不变。闭合开关和时，电流表示数为3A，电阻消耗的功率为18W；只闭合开关时，电流表的示数变化了2A。求：
（1）电阻的电阻值；
（2）电源电压U；
（3）只闭合开关时，电阻消耗的功率。

6．如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W”字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝（同一条金属丝的阻值与其长度成正比）。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小；( )
（2）金属丝OA的电阻Ra=______Ω；
（3）继续滑动图甲中滑片P到OB段，当PB=OB时，电流表示数为0.36A，当PB=0B时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO=OC时，电压表示数为4.8V；当PO=OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。( )

7．如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图， R1和R2为发热丝， S1为总开关， S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，。求：
型号

容量

额定电压

额定频率

加热功率

保温功率


（1）这满壶水从25℃加热至100℃所吸收的热量；
（2）本次工作过程共消耗的电能；
（3）和的阻值。

8．如表一所示是小红同学家的燃气热水器正常工作时显示的部分参数。已知水的初温为20℃，C水=4.2×103J/（kg•℃），求：
表一

表二
燃气热水器
即热式电热水器
设定温度

额定功率

气量

额定电压

水量

额定频率


（1）燃气热水器正常工作10min流出的热水的质量；
（2）燃气热水器正常工作10min流出的热水所吸收的热量；
（3）小红同学观察到学校用的是即热式电热水器，铭牌如表二所示。若要得（2）问中热水所吸收的热量，即热式电热水器需正常工作16min40s，则该即热式电热水器的加热效率为多少？
（4）请写出使用电能的两个优点。
9．小明同学在物理实验室发现一个电学元件，是由一个标有“2V 2W的小灯泡和一个定值电阻R连接而成。小明同学将该元件接入如图所示的电路中，电源电压恒为6V，闭合开关，无论怎样移动滑动变阻器的滑片P，电流表的示数总在0.2A-1A的范围内变化（小灯泡的电阻不随温度变化，且电路元件始终完好）。求：
（1）小灯泡正常工作时的电流和电阻；
（2）定值电阻R0与小灯泡的连接方式；
（3）定值电阻R0的阻值；
（4）滑动变阻器R的最大阻值。

10．如图所示为模拟调光灯电路，电源电压恒为6V，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A”字样，
（1）求灯泡正常发光时的电功率；
（2）求灯泡正常发光时滑动变阻器接入电路的阻值；
（3）该电路设计是否有缺陷?如有，请给出解决办法。

11．新能源纯电功汽车因其环保、节能、高效等诸多优势，将来有望取代燃油车成为人们日常使用的重要交通工具，现在靖江市的出租汽车中就已出现了纯电动汽车的靓丽身影。电动汽车提供能量的装置为车内的电池组，当它给电动机供电时，电动机将驱动车轮行驶。如图所示为国内某型号的纯电动汽车，若该车和车内乘客的总质量为2.4×103kg，每个车轮与地面的接触面积为100cm2，当该车在水平路面上以25m/s速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，此时电池组加在电动机两端的电压为320V，通过电动机的电流为60A，若连接导线的电阻不计，传动装置消耗的能量不计，求：
（1）该电动汽车此时对地面的压强；
（2）该电动汽车将电能转化为机械能的效率；
（3）该电动汽车电动机线圈的电阻。

12．浴室中的平面镜往往凝结大量的小水滴，导致成像模糊，而浴室防雾镜的背面粘贴有等大的电热膜，通电后镜面受热，水蒸气无法凝结其上，成像清晰。如图所示是某型号的浴室防雾镜，其相关数据如表：
面积大小

镜子质量
1.2kg
额定电压
220V
额定功率


（1）在某次洗浴中，浴室温度为，正常工作2min使平面镜的平均温度升高到，求电热膜对平面镜的加热效率。[玻璃的比热容为]
（2）如图乙所示，小夏给防雾镜电路连接了一个滑动变阻器，能使电热膜的功率在原功率的25%~100%之间变化，以满足不同季节使用的需要。求滑动变阻器的最大阻值。

13．交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V，是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示，为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如下：

（1）求“调零”后变阻器接入电路的阻值；
（2）检测前工作10s消耗的电能；
（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。

14．如图1所示，是一个可设置恒压直流输出，也可设置为恒流直流输出的电源，当把它设置为0.5A的恒流直流输出电源时（电源正极流出的电流大小保持0.5A不变）。
（1）如图2所示，在电路中接一只阻值为50Ω的定值电阻R1，忽略导线的电阻，请计算：
①闭合开关时电阻两端的电压为多少？
②定值电阻R1工作20s消耗多少电能？
（2）如图3所示，再将阻值为50Ω的定值电阻R2与R1并联，请计算：
①闭合开关时流经定值电阻R1与R2的电流之比；
②闭合开关时电路的总功率。

15．郝奇同学周末给外婆整理房间时发现，有一双如图所示的烘鞋器左脚已不通电，右脚还能正常工作。郝奇同学在220V的家庭电路中只接入烘鞋器的右脚，工作3min观察到标有“220V，2000imp/kW.h”的家用电能表指示灯闪烁了1次。再拆开检修时发现左右脚的电阻丝是并联的，左脚的电阻丝已锈蚀，于是他用一根新的电阻丝R1进行替换，然后在220V家庭电路中只接入烘鞋器的两脚，3min内观察到这个电能表的指示灯闪烁了11次，求：
（1）只接入烘鞋器右脚时消耗的电功率；
（2）电阻丝R1的阻值；
（3）为使这套烘鞋器的左右脚的电功率相等，应将左脚替换为阻值为R2的另一新电阻丝，则R1和R2的阻值相差多少？

16．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
（1）“低温”挡正常工作时的电阻是多少？
（2）若某房间内空气质量为30 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作10 min，放出热量的60%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
×牌电暖器
额定电压
220V
额定功率
低温挡
550W
中温挡
1100W
高温挡

频率
50Hz


17．小明用如图所示的电路模拟电动机控制升降，电路中直流电动机的线圈电阻为2Ω，R0是阻值为10Ω的定值电阻，电源电压保持16V不变，闭合开关S，当电动机正常工作时，匀速提升重为10N的物体，此时电压表示数为6V，求：（要求有解析过程）
（1）电动机正常工作时，通过它的电流是多大？
（2）电动机正常工作时，R0的电功率是多少？
（3）若电动机正常工作5s，可使物体上升的高度是多少？

18．如图所示，电源电压保持不变，R1的阻值为6Ω，小灯泡标有“6V3W”，滑动变阻器R2的最大阻值为38Ω，电流表的量程为0-3A，当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光，忽略泡电阻随温度的变化，求：
（1）电源的电压为多少？
（2）当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是多少？
（3）分析开关和滑动变阻器的各种变化情况，这个电路消耗的最小功率是多少？


参考答案：
1．（1）2.64×104J；（2）440Ω；（3）150s
【解析】
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为

（2）当旋转开关同时接通2、3接线柱时，R1被短路，则有

电加热器电路中R2的阻值为

（3）当旋转开关同时接通3、4接线柱时，R2、R3并联在电源两端，电阻R3的功率为

高温功率为

根据公式可得，要完成（1）中的升温要求，至少霜要的加热时间为

答：（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为2.64×104J；
（2）电加热器电路中R2的阻值为440Ω；
（3）要完成（1）中的升温要求，至少需要的加热时间为150s。
2．（1）88Ω；（2）1.25A；（3）420s
【解析】
解：（1）结合题意，由电路图可知，当R1单独工作时，为中温档。由

得

（2）当R1、R2并联时，为高温档。因此

由 得，此时电路中的总电流

通过R1的电流

通过R2的电流

R2的电阻

当R1、R2串联时，为低温档。此时电路中的总电阻

电路中的电流大小为

（3）一壶水的体积

一壶水的质量

在标准大气压下，使用高温挡将初温是12℃的一壶水烧开，需要吸收的热量

若养生壶高温挡加热效率为80%，则养生壶需要放出的热量

由 得，烧开一壶水需要的时间

答：（1）求R1的阻值为88Ω；
（2）养生壶在低温挡工作时，电路中的电流大小为1.25A；
（3）在标准大气压下，使用高温挡将初温是12℃的一壶水烧开，若养生壶高温挡加热效率为80%，烧开一壶水需要的时间为420s。
3．（1）6Ω；（2）3V；（3）60J
【解析】
解：（1）从图中可以看到，两电阻R1和R2是串联的，串联电路的总电阻等于各用电器的电阻之和，R1=2Ω，R2=4Ω，那么电路的总电阻

电路的总电阻是6Ω。
（2）从图中可以看到，闭合开关后，电压表并联在电源的两端，测的是电源电压，电路的总电阻是6Ω，这是一个串联电路，电流表的示数是0.50A，即流过R1和R2的电流是0.50A，则根据欧姆定律的变换式可知，电源电压

电源电压是3V，即电压表的示数是3V。
（3）流过电阻R2的电流是0.50A，R2=4Ω，时间是1min=60s，根据焦耳定律可知，电阻R2在1min内产生的热量

电阻R2在1min内产生的热量是60J。
答：（1）电路的总电阻是6Ω；
（2）电压表的示数是3V；
（3）电阻R2在1min内产生的热量是60J。
4．（1）0.5W；（2）2kg
【解析】
解：（1）因电压表接在滑片上，且电压表内阻很大，故无论滑片滑到何处，电流要全部流径电阻丝，根据串联电阻的规律，电路的总电阻

该电子秤工作时的电功率是

（2）由欧姆定律，电路中的电流

电压表V测滑片P以下电阻丝的电压，根据欧姆定律，滑片P以下电阻丝的阻值

滑片P以上电阻丝的阻值

因R是一根长为4cm阻值为12Ω的均匀电阻丝，故滑片P以上电阻丝的长度

弹簧的压缩量

由上表可知，此时的压力

根据，重物的质量为2kg。
答：（1）该电子秤工作时的电功率是0.5W；
（2）当电压表的示数为1V时，所称重物的质量是。
5．（1）2Ω；（2）6V；（3）4W
【解析】
解：（1）闭合开关和时，只有工作，短路，电阻的阻值

（2）电源电压

只闭合开关S2时，R1与R2串联，因串联电路中总电阻等于各分电阻之和，所以，由电流表的示数变化了2A可知，电阻增大，电流减小了2A，此时电流为

（3）只闭合，与串联，电流变小，R1两端的电压

R2两端的电压

电阻消耗的功率

答：（1）电阻的电阻是2Ω；
（2）电源电压是6V；
（3）只闭合开关时，电阻消耗的功率是4W。
6． 0.4A 0 60Ω，12V
【解析】
（1）[1]灯泡L正常发光时，通过灯泡L的电流大小

则通过灯泡的电流为0.4A。
（2）[2]闭合开关S，此时AO和OB接入电路且与灯泡串联，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变，说明总电阻不变，则AO段的电阻为零。
（3）[3]解：设OB的总电阻为R，当PB=OB时，则OB接入的电阻长度为，电流表示数为0.36A，则有
①
当PB=时，接入的电阻为，小灯泡正常发光。则有
②
闭合开关S，使滑片P在OC上移动，由于AO的电阻为零，相当于导线，故OB被短路，则设OC段的总电阻为，当PO=时，则接入的电阻，为电压表示数为4.8V，故有
③
当PO=OC时，此时接入的电阻为，电压表示数为6.0V，灯正常发光，则有
④
②④式状态灯正常发光，故电路等效，可得：I'=0.4A，2=，代入②③式解得
U=12V，Rc=60Ω
答：（3）金属丝OC的电阻Rc的大小为60Ω，电源电压为12V。
7．（1）；（2）；（3），
【解析】
解：（1）满壶水的质量为

此过程加热满壶水吸收的热量为

（2）由图可知，加热时间为

保温时间为

本次工作消耗电能

（3）当S1闭合，S2接1时电路只有R2接入电路，电路处于加热状态
由

得

当S1闭合，S2接2时电路中R1与R2串联接入电路，电路处于保温状态，同理可得


答：（1）这满壶水从25℃加热至100℃所吸收的热量为；
（2）本次工作过程共消耗的电能；
（3）R1的阻值，R2的阻值。
8．（1）50kg；（2）；（3）；（4）环保、方便
【解析】
解：（1）燃气热水器正常工作流出的热水的质量



（2）燃气热水器正常工作流出的热水所吸收的热量


（3）时间为


即热式电热水器消耗的电能



（4）环保、方便
答：(1)水的质量为50kg。
(2)热水吸收的热量为6.3×106J。
(3)热水器加热效率为90%。
(4)使用电能的两个优点为：环保、方便。
9．（1）1A，2Ω；（2）串联；（3）；（4）
【解析】
解：（1）灯泡的额定电流为

灯泡的电阻为

（2）若并联，当小灯泡正常发光时，干路的电流表示数会大于1A，故定值电阻与小灯泡串联。
（3）当滑动变阻器阻值为0时，定值电阻与小灯泡串联，电路中最大电流为


则定值电阻的阻值

（4）当滑动变阻器阻值为最大时，电路为定值电阻、小灯泡L和滑动变阻器串联，电路中最小电流为，此时


此时滑动变阻器的最大阻值

答：（1）小灯泡正常工作时的电流为1A，电阻为2Ω；
（2）定值电阻R0与小灯泡串联；
（3）定值电阻R0的阻值为4Ω；
（4）滑动变阻器R的最大阻值为24Ω。
10．（1）1.25W；（2）7Ω；（3）见解析
【解析】
解：（1）灯泡正常发光时的电功率
PL=ULIL=2.5V×0.5A=1.25W
（2）灯泡正常发光时通过电路的电流是0.5A，滑动变阻器接入电路的阻值
=7Ω
（3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W；
（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω；
（3）见解析。
11．（1）6×105Pa；（2）62.5%；（3）2Ω
【解析】
（1）根据题意知道，电动汽车对水平地面的压力
F=G=mg=2.4×103kg×10N/kg=2.4×104N
受力面积
S=4S0=4×0.01m2=0.04m2
电动汽车对水平地面的压强

（2）电动汽车在水平路面上匀速行驶，则汽车受到的牵引力
F=f=0.02G=0.02×2.4×104N=480N
汽车匀速行驶牵引力做功的功率
P有用=Fv=480N×25m/s=1.2×104W
电动汽车行驶消耗的电功率
P电=UI=320V×60A=1.92×104W
则该电动车将电能转化为机械能的效率

（3）若连接导线的电阻不计，传动装置消耗的能量不计，则电动机线圈的发热功率为
P热=P电-P有用=1.92×104W-1.2×104W=7.2×103W
由知道，线圈的电阻

答：（1）该电动汽车车此时对地面的压强是6×105Pa；
（2）该电动汽车将电能转化为机械能的效率是62.5%；
（3）该电动汽车电动机线圈的电阻是2Ω。
12．（1）80%；（2）
【解析】
解：（1）正常工作2min，平面镜吸收的热量

电热膜的加热功率为

则正常工作2min，电流产生的热量为

则加热效率为

（2）当滑动变阻器阻值最大时，电热膜的实际功率为

根据可得电热膜的电阻为

由可得,当滑动变阻器最大阻值时，通过电热膜的电流为

由欧姆定律可得，电路中的总电阻为

根据串联电路的总电阻等于各电阻之和可知

答：（1）电热膜对平面镜的加热效率为80%；
（2）滑动变阻器的最大阻值为。
13．（1）20Ω；（2）2J；（3）酒驾
【解析】
解：（1）由甲图可知，两电阻串联，电流表测电流，当气体中的酒精浓度为0时，R1=100Ω，此时电路中的电流0.1A，根据串联电路电压的规律及欧姆定律，“调零”后变阻器接入电路的阻值

（2）检测前工作10s消耗的电能

（3）此时气敏电阻阻值为

由图可知，此时呼气酒精浓度为12×10-3mg/100mL，则血液酒精浓度为
M=12×10-3mg/100mL×2200=26.4mg/100mL
由表格可知属于酒驾。
答：（1）“调零”后变阻器接入电路的阻值20Ω；
（2）检测前工作10s消耗的电能2J；
（3）酒驾。
14．（1）①25V；②250J；（2）①1：1；②6.25W
【解析】
解：（1）如图2电路中只接入R1，由于恒流直流输出的电源设置为0.5A的恒流直流，所以
I1=I=0.5A
①由欧姆定律得电阻两端的电压
U1=I1R1=0.5A×50Ω=25V
②定值电阻R1工作20s消耗电能
W=U1I1t=25V×0.5A×20s=250J
（2）①如图3可知R1与R2并联，电阻R2与R1的阻值相等，并联电路各支路两端电压相等，由欧姆定律可知通过两电阻的电流相等，所以闭合开关时流经定值电阻R1与R2的电流之比为1：1。
②由于恒流直流输出的电源，所以干路电流不变，仍为I=0.5A，并联电路总电阻的倒数等于各分电阻的倒数之和，所以该电路的总电阻为

闭合开关时电路的总功率
P=I2R=(0.5A）2×25Ω=6.25W
答：（1）①闭合开关时电阻两端的电压为25V；
②定值电阻R1工作20s消耗电能250J；
（2）①闭合开关时流经定值电阻R1与R2的电流之比为1：1；
②闭合开关时电路的总功率为6.25W。
15．（1）10W；（2）484Ω；（3）4356Ω
【解析】
解：（1）只接入烘鞋器右脚时消耗的电能

只接入烘鞋器右脚时消耗的电功率

（2）接入双脚时消耗的电能

总功率

R1的功率

电阻丝R1的阻值

（3）原先左脚的电阻

则R1和R2的阻值相差

答：（1）只接入烘鞋器右脚时消耗的电功率为10W；
（2）电阻丝R1的阻值为484Ω；
（3）则R1和R2的阻值相差4356Ω。
16．（1）88Ω；（2）18℃
【解析】
解：（1）闭合S1为“低温”挡，R1单独接入电路，由知道，“低温”挡正常工作时的电阻

（2）闭合S1为“低温”挡，R1单独接入电路，单独闭合S2为“中温”挡，高温挡为S1、S2同时闭合，R1、R2并联，则高温挡的功率
P高=P低+P中=550W+1100W=1650W
电暖器的“高温”挡正常工作10分钟，放出的热量
Q=W=P高温t=1650W×10×60s=9.9×105J
空气吸收的热量
Q吸=ηQ=60%×9.9×105J=5.94×105J
由知道，房间的空气温度升高

答：（1）“低温”挡正常工作时的电阻是88Ω；
（2）可使此房间的空气温度升高18℃。
17．（1）1A；（2）10W；（3）2m
【解析】
解：（1）从图中可以看出，电动机与电阻R0串联，电压表测量电动机的电压，电阻R0的电流

电动机的电流

（2）电动机正常工作时，R0的电功率是

（3）电动机正常工作5s所做的功

电动机线圈产生的热量

电动机对物体做的功

由 得，电动机正常工作5s，可使物体上升的高度是

答：（1）电动机正常工作时，通过它的电流是1A；
（2）电动机正常工作时，R0的电功率是10W；
（3）若电动机正常工作5s，可使物体上升的高度是2m。
18．（1）9V；（2）6Ω；（3）1.62W
【解析】
解：（1）由图知，当开关S1、S2断开，S3闭合时，R1与L串联，因串联电路中各处的电流相等，且小灯泡恰能正常发光，电路中的电流

灯泡的电阻

电源的电压为
U=I(RL+R1)=0.5A×(12Ω+6Ω)=9V
（2）当开关S1、S2、S3都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流

当电流表的示数最大为I大=3A时，通过R2的电流最大，R2接入电路中的电阻最小，因并联电路中干路电流等于各支路电流之和，所以，R2的最大电流
I2=I大-I1=3A-1.5A=1.5A
则R2的最小阻值
R2小=
（3）因R2的最大阻值大于R1的阻值，RL的阻值大于R1的阻值，所以，当只闭合开关S1且滑片位于左端时，电路的总电阻最大，电路消耗的总功率最小，整个电路工作时消耗的最小功率

答：（1）电源的电压为9V；
（2）当开关S1、S2、S3，都闭合时，要保护电路各元件安全，R2的最小阻值是6Ω；
（3）这个电路工作时消耗的最小功率是1.62W。
