初中物理苏科版九年级全册1 杠杆课堂检测

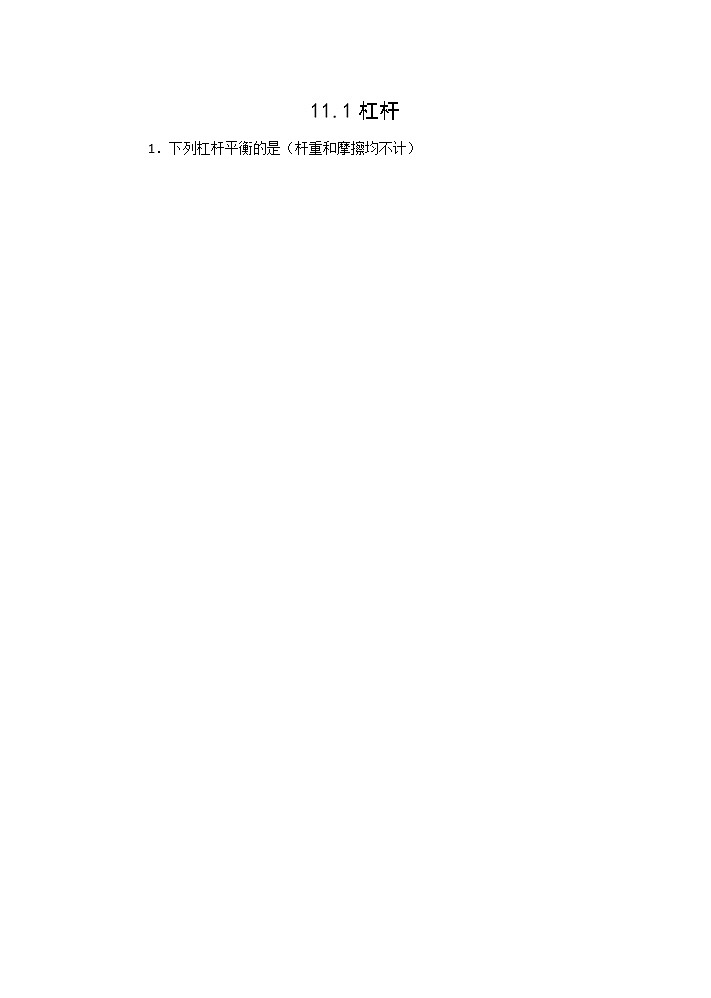

11.1杠杆

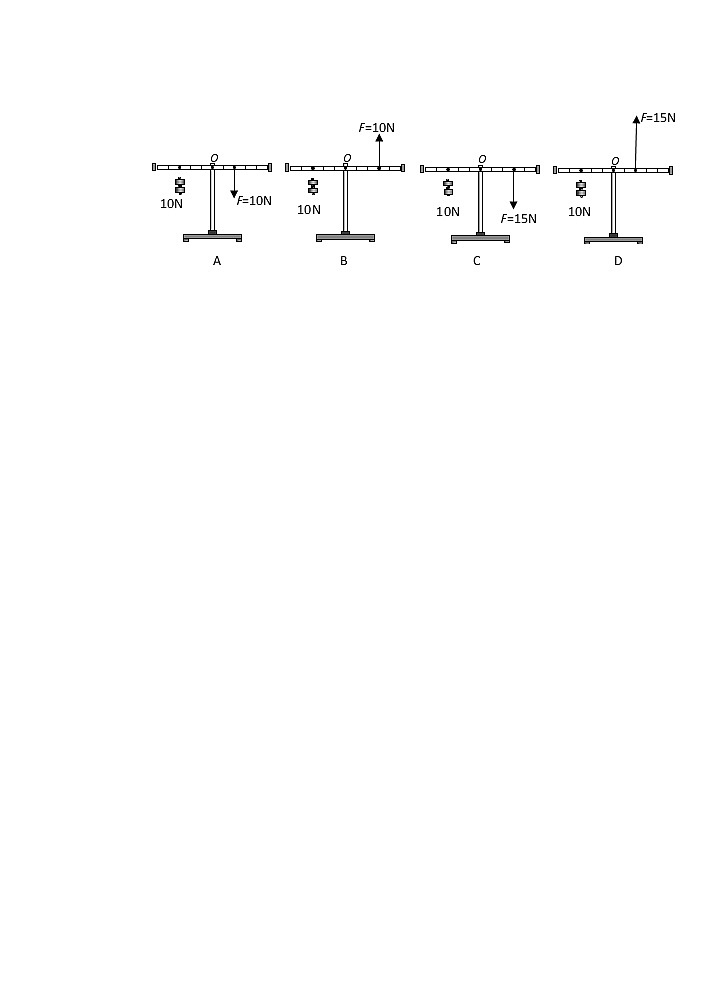

1．下列杠杆平衡的是（杆重和摩擦均不计）

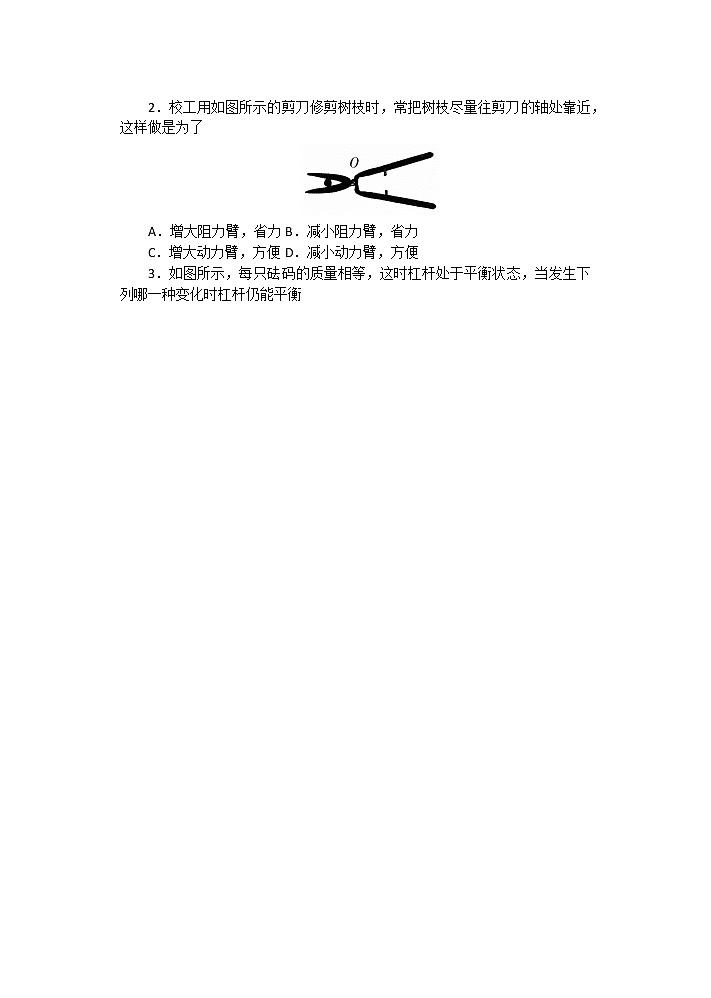

2．校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了

A．增大阻力臂，省力B．减小阻力臂，省力

C．增大动力臂，方便D．减小动力臂，方便

3．如图所示，每只砝码的质量相等，这时杠杆处于平衡状态，当发生下列哪一种变化时杠杆仍能平衡

A．两端各加一只相同的砝码

B．G1、G2都向O点移动3cm

C．G1向O点移动L1/4，G2向O点移动L2/4

D．G1向O点移动2cm，G2向O点移动1cm

4．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起。在这个过程中，力F作用在A端且始终与铁棒垂直，则用力F将

A．逐渐变小　      B．逐渐变大 　   　

C．保持不变      　D．先变小后变大

5．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将

A．一直是变大的    B．一直是变小的

C．先变大，后变小  D．先变小，后变大

6．如图是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．下列说法正确的是

A．吊臂是一省力杠杆，但要费距离

B．吊臂是一个费力杠杆，但可以省功

C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小

D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小

7．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置．在转动的过程中

A．动力臂逐渐变大      B．阻力臂逐渐变大

C．动力F保持不变      D．动力F逐渐减小

8．下列生活情景中，属于应用费力杠杆的是

A．用钢丝钳剪钢丝

B．用船桨划龙舟

C．用独轮车运砖头

D．用指甲剪剪指甲

9．如图所示的简单机械，属于省力杠杆的是

10．在我们身边有许多应用杠杆的实例，以下一定属于省力杠杆的是（多选）

A．赛艇的桨        B．剪纸剪刀      C．起瓶器     D．独轮车

11．如图所示的杠杆是＿＿＿＿＿＿＿杠杆（选填：“省力”或“费力”）．图中O为支点，F1的力臂为l1，F2的力臂为l2，当杠杆平衡时，F1与F2定量的关系式为＿＿＿＿＿＿＿．

12．如图所示，是生活中常见的开瓶器。它是一个＿＿＿＿＿＿＿杠杆；用刻有花纹的橡胶做成手柄是为了＿＿＿＿＿＿＿。

13．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB。线段____表示力F的力臂。（选填“OA”、“AB”或“OB”）

14．如图是三类不同用途的杠杆模型．这三类杠杆中，一定是省力杠杆的是第_______类，钓鱼竿与第_______类杠杆原理相同．

15．动力臂小于阻力臂的杠杆是＿＿＿＿杠杆；动力臂大于阻力臂的杠杆是＿＿＿＿杠杆；动力臂等于阻力臂的杠杆是＿＿＿＿杠杆．（选填“省力”、“费力”或“等臂”）

16．如图所示的装置中，两支水笔构成了一个_________，可以轻松地举起很重的书，小指离支点越远，所用的力越______。

17．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l．

18．如图所示的杠杆中，O为支点，请画出图中力F的力臂l．

19．如图所示是小明利用刻度均匀的匀质杠杆进行“探究杠杆的平衡条件”的实验，每个钩码重为0.5N。

（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向＿＿（填“左”或“右”）调节，直到杠杆在水平位置平衡。

（2）在A点悬挂两个钩码，要使杠杆在水平位置平衡，需在B点悬挂＿＿个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆水平位置平衡，测力计的拉力为＿＿N；若改变弹簧测力计拉力的方向，使之斜向左上方，杠杆仍然在水平位置平衡，则测力计的读数将＿＿＿（填“变大”、“变小”或“不变”）。

20．现有下列实验器材：铁架台、卷尺、质量为m0的钩码一个、细棉线若干，请你利用上述器材设计一个实验方案，测出一支粗细不均匀竹筷的质量，要求：

（1）写出主要实验步骤及所要测量的物理量（可画图辅助说明）；

（2）写出竹筷质量的表达式m筷子=＿＿＿＿＿＿＿

21．如图所示，质量不计的光滑木板AB长1.2m，可绕固定点O转动，离O点0.2m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是6N．然后在O点的正上方放一质量为0.3kg的小球，若小球以25cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零．（取g=10N/kg，绳的重力不计）

答案

1． C

2． B

3． C

4． A

5． C

6． D

7． B

8． B

9． B

10． C

11． 省力；F1l1=F2l2

12． 省力   增大摩擦

13． OA

14． 二   三

15． 费力   省力   等臂

16． 杠杆（或省力杠杆）  小

17．

18．

19． （1）右（2）3   0.75   变大

20． （1）①用细线系住筷子某处，并悬挂在铁架台上，仔细调节所系处，使筷子刚好平衡，此时所系处称为O点（也是筷子的重心位置）．

②在细端A通过细线挂上质量为m0的钩码，并移动悬挂点到O′处，使筷子重新平衡．

③用卷尺分别测量出O点到O′的距离L1和O′点到细端A的距离L2．

（3）m筷子=m0g×L2/L1

21． 4s
