物理选择性必修 第二册1 电磁振荡当堂检测题

这是一份物理选择性必修 第二册1 电磁振荡当堂检测题，共10页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

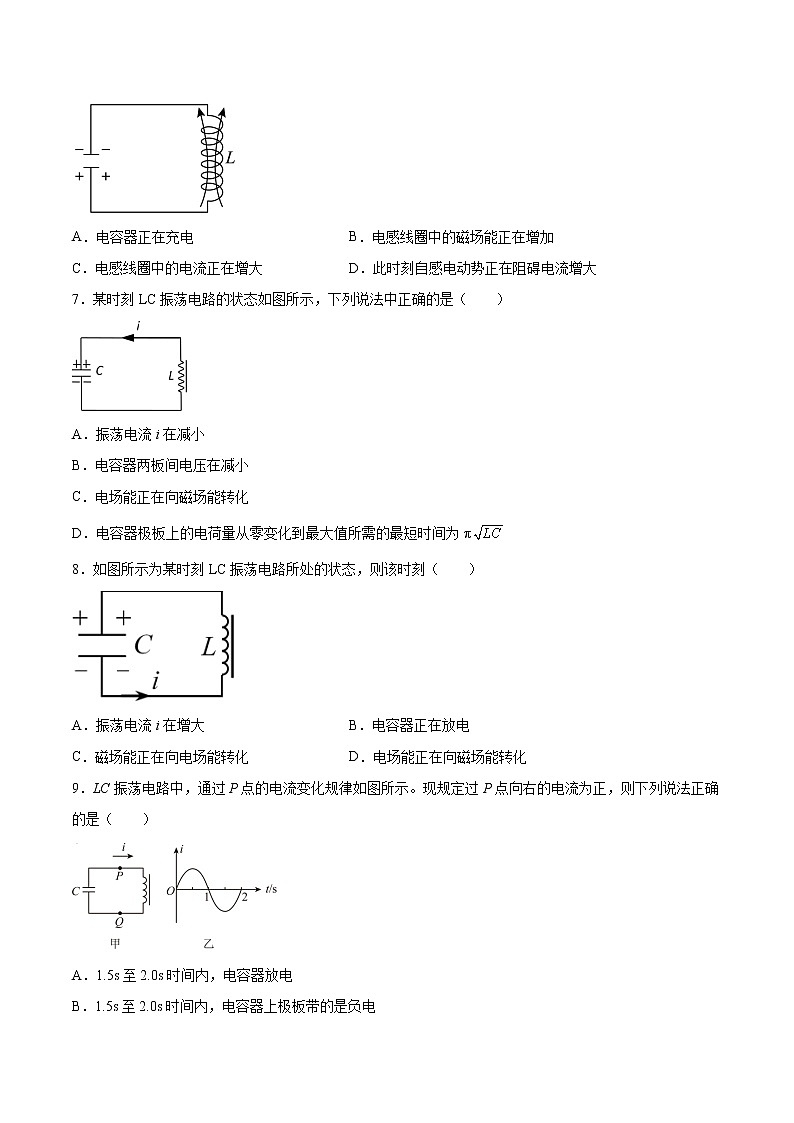

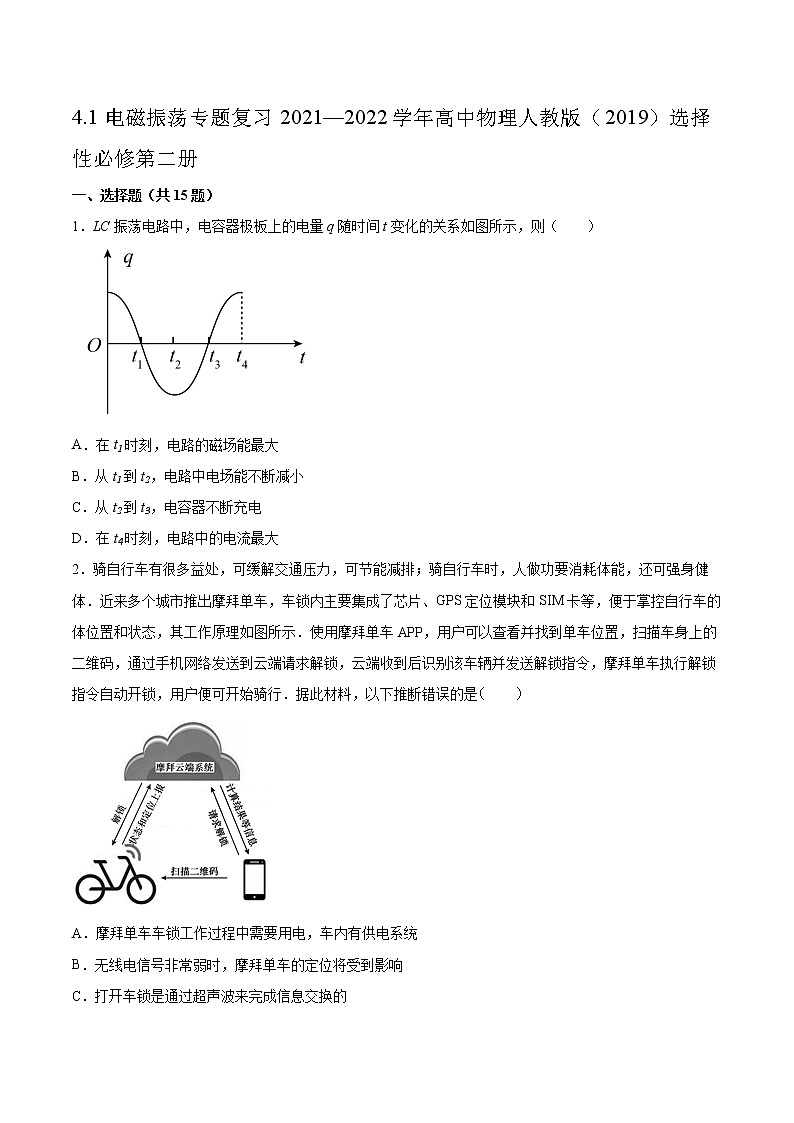

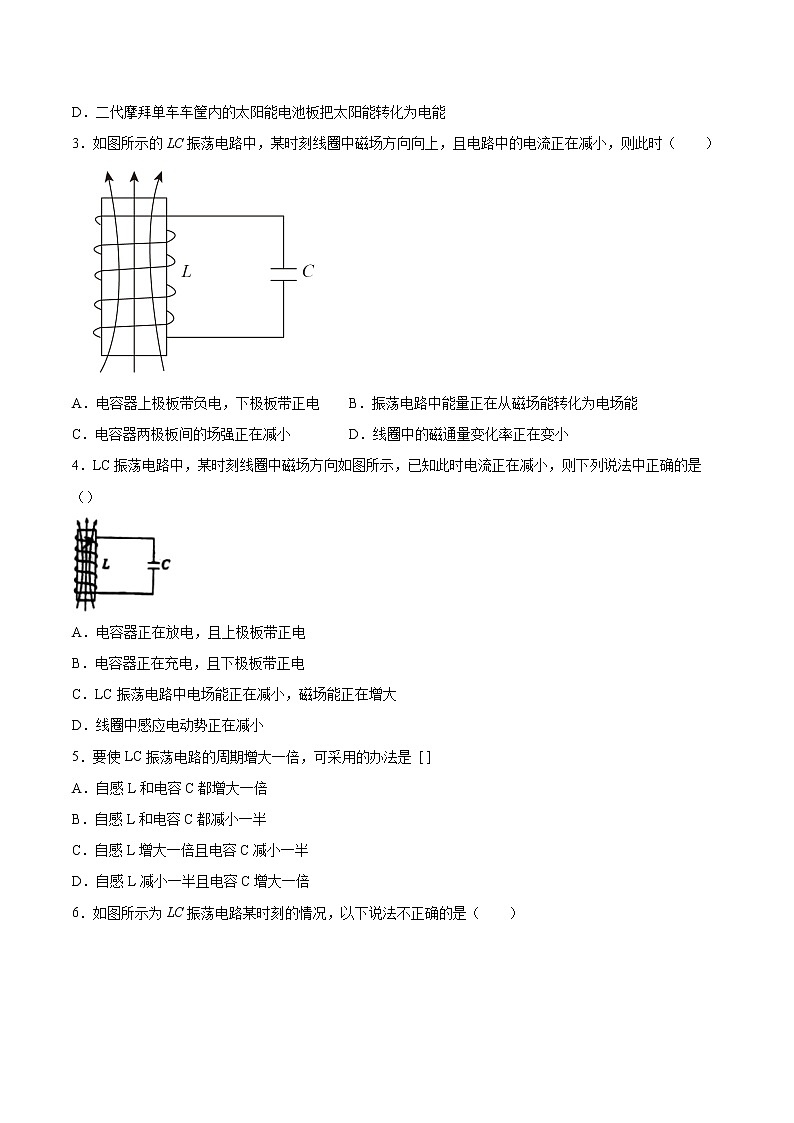

4.1电磁振荡专题复习2021—2022学年高中物理人教版（2019）选择性必修第二册一、选择题（共15题）1．LC振荡电路中，电容器极板上的电量q随时间t变化的关系如图所示，则（　　）A．在t1时刻，电路的磁场能最大B．从t1到t2，电路中电场能不断减小C．从t2到t3，电容器不断充电D．在t4时刻，电路中的电流最大2．骑自行车有很多益处，可缓解交通压力，可节能减排；骑自行车时，人做功要消耗体能，还可强身健体．近来多个城市推出摩拜单车，车锁内主要集成了芯片、GPS定位模块和SIM卡等，便于掌控自行车的体位置和状态，其工作原理如图所示．使用摩拜单车APP，用户可以查看并找到单车位置，扫描车身上的二维码，通过手机网络发送到云端请求解锁，云端收到后识别该车辆并发送解锁指令，摩拜单车执行解锁指令自动开锁，用户便可开始骑行．据此材料，以下推断错误的是　　A．摩拜单车车锁工作过程中需要用电，车内有供电系统B．无线电信号非常弱时，摩拜单车的定位将受到影响C．打开车锁是通过超声波来完成信息交换的D．二代摩拜单车车筐内的太阳能电池板把太阳能转化为电能3．如图所示的LC振荡电路中，某时刻线圈中磁场方向向上，且电路中的电流正在减小，则此时（　　）A．电容器上极板带负电，下极板带正电 B．振荡电路中能量正在从磁场能转化为电场能C．电容器两极板间的场强正在减小 D．线圈中的磁通量变化率正在变小4．LC振荡电路中，某时刻线圈中磁场方向如图所示，已知此时电流正在减小，则下列说法中正确的是（）A．电容器正在放电，且上极板带正电B．电容器正在充电，且下极板带正电C．LC振荡电路中电场能正在减小，磁场能正在增大D．线圈中感应电动势正在减小5．要使LC振荡电路的周期增大一倍，可采用的办法是 [ ]A．自感L和电容C都增大一倍B．自感L和电容C都减小一半C．自感L增大一倍且电容C减小一半D．自感L减小一半且电容C增大一倍6．如图所示为LC振荡电路某时刻的情况，以下说法不正确的是（　　）A．电容器正在充电 B．电感线圈中的磁场能正在增加C．电感线圈中的电流正在增大 D．此时刻自感电动势正在阻碍电流增大7．某时刻LC振荡电路的状态如图所示，下列说法中正确的是（　　）A．振荡电流i在减小B．电容器两板间电压在减小C．电场能正在向磁场能转化D．电容器极板上的电荷量从零变化到最大值所需的最短时间为π8．如图所示为某时刻LC振荡电路所处的状态，则该时刻（        ）A．振荡电流i在增大 B．电容器正在放电C．磁场能正在向电场能转化 D．电场能正在向磁场能转化9．LC振荡电路中，通过P点的电流变化规律如图所示。现规定过P点向右的电流为正，则下列说法正确的是（　　）A．1.5s至2.0s时间内，电容器放电B．1.5s至2.0s时间内，电容器上极板带的是负电C．1s至1.5s时间内，Q点的电势比P点的电势高D．1s至1.5s时间内，磁场能正在转化为电场能10．如图所示，是某 LC振荡电路中电流随时间变化的关系曲线，如图乙所示，规定顺时针电流为正电流，则（　　）A．在 t1 时刻，a 板带正电，电荷量最大B．在 t1~t2 时间内，线圈内磁场方向向上，且强度减弱C．在 t2 时刻，电感线圈自感电动势最大，Uc>UdD．在 t1~t2 时间内，电容器正在充电11．在LG回路产生电磁振荡的过程中，下列说法中错误的是　　A．电容器放电完毕时刻，回路中电流最小B．回路中电流值最大时刻，回路中磁场能最大C．电容器极板上所带电荷量最多时，电场能最大D．回路中电流值最小时刻，电容器带电量最大12．如图所示是两个LC振荡电路1和2的电容器电压u随时间t变化的图像，两电路的自感系数，则（　　）A．电路1的频率为电路2的一半B．电路2的电容为电路1的两倍C．电路2电容器的最大电荷量为电路1的四倍D．电路1电流最大时电路2的电流也一定最大13．如图所示，是LC振荡电路某时刻的情况，以下说法正确的是（　　）A．电容器正在充电B．此时刻自感电动势正在阻碍电流增大C．电感线圈中的电流正在减小D．电感线圈中的磁场能正在减小14．如图所示，L为一电阻可忽略的线圈，D为一灯泡，C为电容器，开关S处于闭合状态，灯泡D正常发光，现突然断开S，并开始计时，能正确反映电容器a极板上电荷量q随时间变化的图象是下图中的（图中q为正值表示a极板带正电）（　　）A． B． C． D．15．LC振荡电路如图所示，已知C=9µF、L=10mH，开关S断开时电容器极板间有一带电油滴恰好处于静止状态，t=0时将开关S闭合，已知油滴始终没有碰到两板，则（　　）A．t=×10-4s时电路电流减小 B．t=3π×10-4s时磁场能最大C．t=3π×10-4s时油滴加速度最大 D．油滴将以初始位置为平衡位置做简谐运动二、填空题（共4题）16．LC振荡电路的放电、充电过程（1）电容器放电：由于线圈的______作用，放电电流不会立刻达到最大值，而是由零逐渐增大，同时电容器极板上的电荷逐渐______。放电完毕时，极板上的电荷量为零，放电电流达到______。该过程电容器的______全部转化为线圈的______。（2）电容器充电：电容器放电完毕时，由于线圈的______作用，电流并不会立刻减小为零，而要保持原来的方向继续流动，并逐渐减小，电容器开始______，极板上的电荷逐渐______，电流减小到零时，充电结束，极板上的电荷最多．该过程中线圈的______又全部转化为电容器的______。17．在LC振荡电路中，当电流最大时，电容器两端电势差也最大，充电完成时，电势差最大，但是电流为0(      )18．如图LC振荡回路中振荡电流的周期T=2×10﹣2s．自振荡电流沿反时针方向达最大值时开始计时，当t=3.4×10﹣2s时，电容器正处于________状态（填“充电”、“放电”、“充电完毕”或“放电完毕”）．这时电容器的上极板________（填“带正电”、“带负电”或“不带电”）．19．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。(1)T、L、C的关系为______；(2)根据图中给出的数据点作出与C的关系图线______；(3)求得L的值是______。三、综合题（共4题）20．有一LC振荡电路，线圈自感系数的变化范围是0.1~0.4mH,电容器电容的变化范围是4~9pF，试求该电路产生的振荡电流的频率的变化范围．21．在某时刻的LC振荡电路中，电容器中的电场方向和线圈中的磁场方向如图所示。此时电容器在充电还是放电？电路中电流在增大还是减小？为什么？22．如图所示的振荡电路中，线圈自感系数L=0.5H， 电容器电容C=2μF， 现使电容器上极板带正电，从接通电键K时刻算起．（1）当t=3.0×10﹣2s时，电路中电流方向如何？       （2）经过多长时间，线圈中的磁场能第一次达到最大？23．图中正弦曲线表示LC振荡电路中电流随时间表化的图像，若以回路中顺时针方向为电流正方向，以电容器上方极板带正电时极板上电压为正，请在图中坐标中画出电容器极板上电压变化曲线的示意图．
参考答案：1．A2．C3．B4．B5．A6．A7．A8．C9．C10．D11．A12．C13．B14．B15．C16．     自感     减少     最大值     电场能     磁场能     自感     反向充电     增多     磁场能     电场能17．错误18．     充电     正电19．               （都算对）20． 21．放电；增大；用安培定则可知回路中的电流方向为顺时针方向，而上极板是正极板，所以这时电容器正在放电；因为放电过程电场能减小，所以磁场能增大，电流在增大。22．（1）顺时针方向电流       （2）23．如图;
