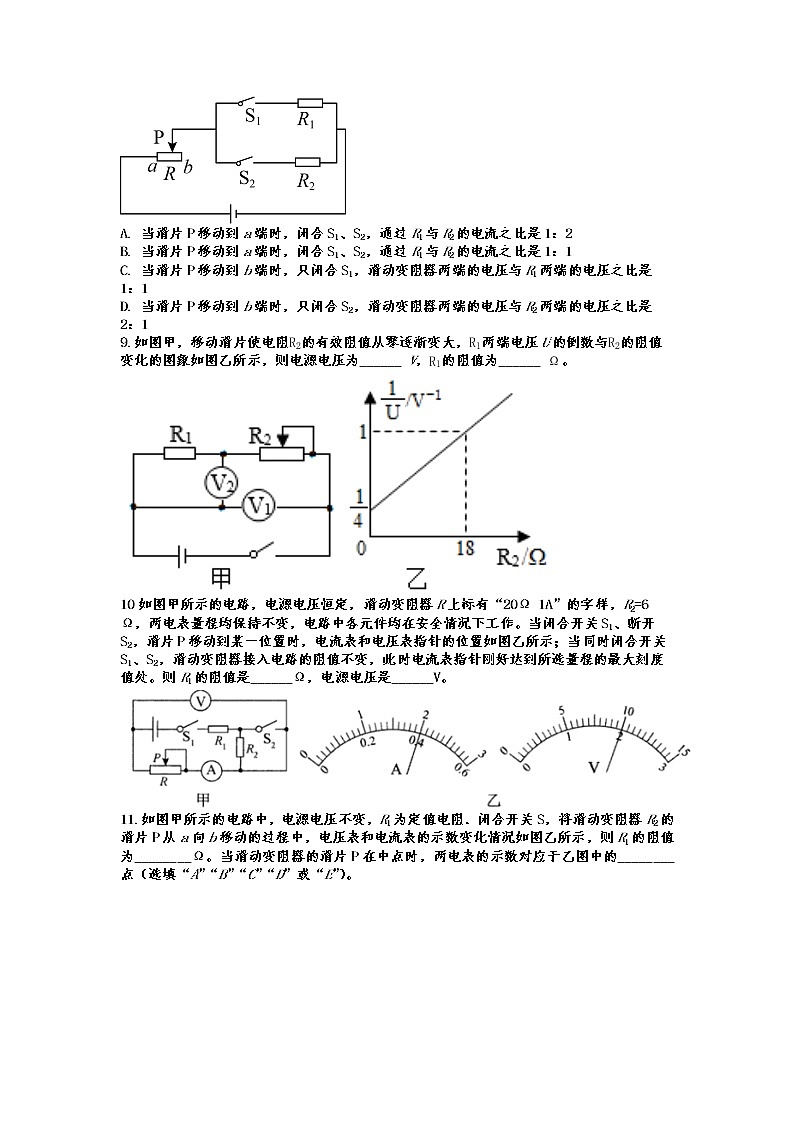

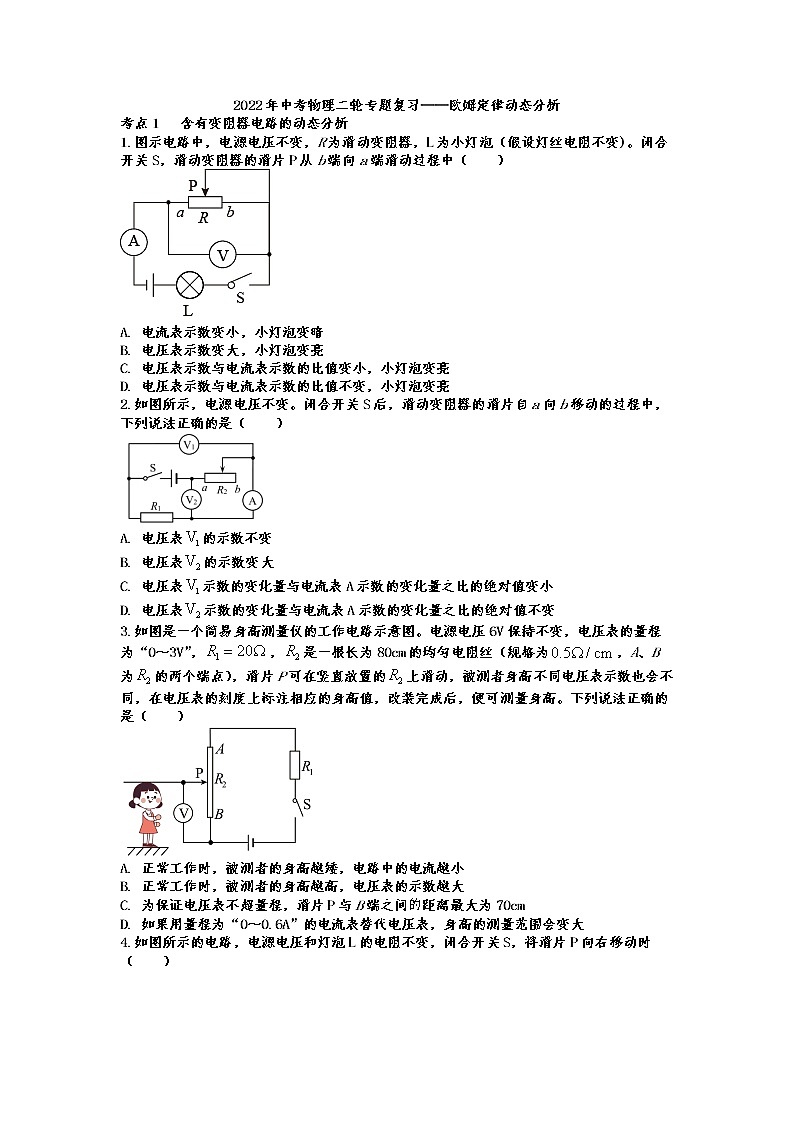

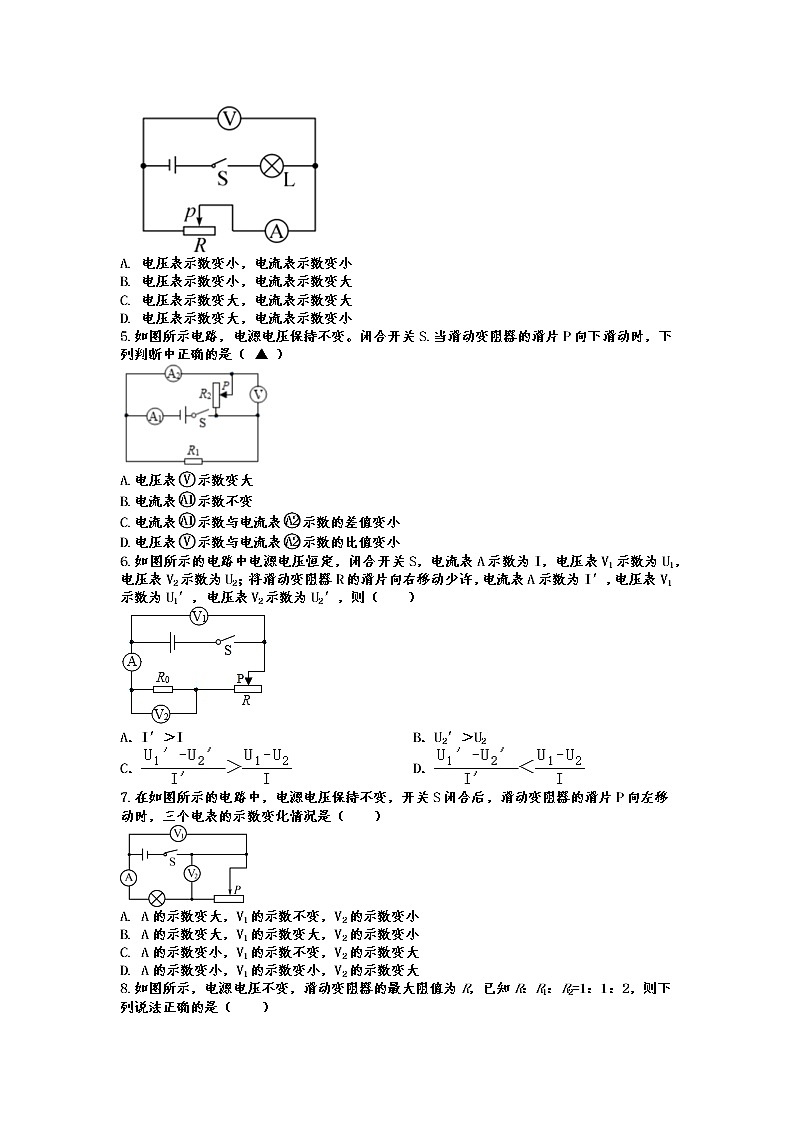

2022年中考物理二轮专题复习——欧姆定律动态分析考点1   含有变阻器电路的动态分析1.图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）A. 电流表示数变小，小灯泡变暗B. 电压表示数变大，小灯泡变亮C. 电压表示数与电流表示数的比值变小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（　　）A. 电压表的示数不变B. 电压表的示数变大C. 电压表示数的变化量与电流表A示数的变化量之比的绝对值变小D. 电压表示数的变化量与电流表A示数的变化量之比的绝对值不变3.如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，电压表的量程为“0～3V”，，是一根长为80cm的均匀电阻丝（规格为，A、B为的两个端点），滑片P可在竖直放置的上滑动，被测者身高不同电压表示数也会不同，在电压表的刻度上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（　　）A. 正常工作时，被测者的身高越矮，电路中的电流越小B. 正常工作时，被测者的身高越高，电压表的示数越大C. 为保证电压表不超量程，滑片P与B端之间距离最大为70cmD. 如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大4.如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）A. 电压表示数变小，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数变大，电流表示数变小5.如图所示电路，电源电压保持不变。闭合开关S.当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ▲ ）A.电压表示数变大                B.电流表示数不变C.电流表示数与电流表示数的差值变小D.电压表示数与电流表示数的比值变小6.如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为I，电压表V1示数为U1，电压表V2示数为U2；将滑动变阻器R的滑片向右移动少许，电流表A示数为I′，电压表V1示数为U1′，电压表V2示数为U2′，则（　　）A．I′＞I B．U2′＞U2 C． D．7.在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（　　）A. A的示数变大，V1的示数不变，V2的示数变小B. A的示数变大，V1的示数变大，V2的示数变小C. A的示数变小，V1的示数不变，V2的示数变大D. A的示数变小，V1的示数变小，V2的示数变大8.如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2=1：1：2，则下列说法正确的是（　　）A. 当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：2B. 当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：1C. 当滑片P移动到b端时，只闭合S1，滑动变阻器两端的电压与R1两端的电压之比是1：1D. 当滑片P移动到b端时，只闭合S2，滑动变阻器两端的电压与R2两端的电压之比是2：19.如图甲，移动滑片使电阻的有效阻值从零逐渐变大，两端电压U的倒数与的阻值变化的图象如图乙所示，则电源电压为______ V，的阻值为______ 。10如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。11.如图甲所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如图乙所示，则R1的阻值为________Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的________点（选填“A”“B”“C”“D”或“E”）。12.如图所示电路中，电源电压不变，R1=20，滑动变阻器R2的最大阻值为60，小灯泡L的额定电压为5V，电流表的量程(0～0.6A或0～3A)．只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0 .3A．(不考虑温度对灯丝电阻的影响)(1)电源电压和灯丝电阻．(2)只闭合S3时，要使小灯泡L正常发光，变阻器 R2连入电路的阻值．(3)闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围．    13.如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V  2W”字样。滑动变阻器滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：（1）灯泡正常发光时的电流；（2）滑动变阻器的总电阻。    14.某同学利用恒压电源、定值电阻R1和滑动变阻器R2，先后连接了如图甲、乙所示电路。在图甲电路中，该同学将滑片P置于最右端后闭合开关，此时电流表、电压表的示数分别为0.30A、15.0V；再将滑片P移至某一位置时，电流表、电压表的示数分别为0.50A、9.0V。在图乙电路中，该同学接入两只电流表（图中未画出），在保证电路安全的前提下，将滑片P从某位置开始逐次向左移动改变相同的阻值，测得两电流表的示数并记录在下表中。（1）求R2的最大阻值；（2）求R1的阻值和电源电压；（3）请分析图乙电路中电流表A1、A2的接入位置并计算R2每次改变的阻值？    考点2   含有光敏、热敏、压敏、气敏半导体的电路1.如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是2.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向 R的光被遮挡，R受到的光照变弱， 设电源电压不变。下列说法错误的是A.电流表的示数变小B.电压表的示数变大C.电压表与电流表的示数之比变大D.电压表与电流表的示数之比不变3.图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（　　）A. 显示仪是由电流表改装成的B. 测较高温度时，R0两端的电压较大C. 增大R0的阻值，可增大测温仪的最大测量值D. 增大电源电压，可增大测温仪的最大测量值4.在新型冠状病毒疫情防治期间，经常使用图甲所示非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（    ）A. 体温越高，R的阻值越大 B. 体温越高，电压表的示数越大C. 体温越低，R两端的电压越小 D. 体温越低，通过的电流越大5.图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，是定值电阻，传感器的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（      ）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图，电源电压恒为6V,定值电阻R2=100.传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是A.当过氧乙酸气体浓度增大时，电路中电流表示数变小B.当过氧乙酸气体浓度增大时，电路中电压表示数变小C.当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45AD.当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为40Ω7.现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为______℃。8.物理兴趣小组设计了一个便携式水深测量仪，如图甲所示，它主要是由探头和控制盒构成，、之间用有绝缘皮的细导线相连。探头是一个装配有压敏电阻的圆柱体，压敏电阻所受压力等于圆柱体底部所受压力。圆柱体底面积为、高、重，工作时底部始终与水平面相平。、之间的电路连接如图乙所示，电源电压恒为，当压敏电阻受到的压力达到最大值时，电路中的电流为，报警器（电阻不计）开始报警。正常工作时，压敏电阻阻值随压力的变化规律如图丙所示。（不考虑大气压强的影响，细导线重力与体积均不计湖水的密度为，取）。（1）探头的密度是多少？（2）为保证压敏电阻受到的压力达到最大值时报警器能正常报警，接入电路的定值电阻阻值为多大？（3）小组同学将该装置带到湖面进行测量，当探头在细导线的牵引下，下沉到湖中某深度处时，电压表示数是，求此处的深度和此时细导线对探头的拉力。    9.小伟在乘飞机时了解到，经济舱乘客的免费托运行李限重20kg，而商务舱的乘客允许携带更重的免费托运行李。如图是小伟设计的模拟飞机行李超重的报警装置，杠杆OP始终处于水平位置，电源电压恒为15V，R0是阻值为6Ω的定值电阻，Rx是力敏电阻，它的阻值随压力变化的关系如下表；当电压表的示数U0大于或等于3V时，电路外的检测装置会自动报警。（取g =10N/kg）（1）经济舱的乘客可以携带免费托运行李的最大重力为______N；（2）小伟把检测装置恰好报警时的电学物理量标在下图中，请帮他计算此时Rx的电阻为_______Ω；（3）如图杠杆上有两个行李托盘，A、B是杠杆上的两个承重点，已知AP=0.3m，OB=0.6m。小伟闭合开关，将20kg的模拟行李放在某一个托盘上时，检测装置恰好报警，当他将模拟商务舱乘客的行李放在另一个托盘上时，检测装置也恰好报警。模拟商务舱乘客的行李限重为_______kg。（杠杆、支架及托盘的重力均忽略不计）    10.常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪(简称“电池型”)，利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，燃料电池两端的电压与进人电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪(简称“电阻型”)，气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图丙，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图丁。酒精浓度（n）表示每100mL气体中含有酒精的质量。请完成下列问题。(1)已知R0的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为多大? (2)用该款“电阻型”检测时，请计算：①如果驾驶员没有喝酒，电压表的示数为多少?②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克?
2022年中考物理二轮专题复习——欧姆定律动态分析参考答案考点1   含有变阻器电路的动态分析1.图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）A. 电流表示数变小，小灯泡变暗B. 电压表示数变大，小灯泡变亮C. 电压表示数与电流表示数的比值变小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮【答案】C2.如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（　　）A. 电压表的示数不变B. 电压表的示数变大C. 电压表示数的变化量与电流表A示数的变化量之比的绝对值变小D. 电压表示数的变化量与电流表A示数的变化量之比的绝对值不变【答案】BD3.如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，电压表的量程为“0～3V”，，是一根长为80cm的均匀电阻丝（规格为，A、B为的两个端点），滑片P可在竖直放置的上滑动，被测者身高不同电压表示数也会不同，在电压表的刻度上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（　　）A. 正常工作时，被测者的身高越矮，电路中的电流越小B. 正常工作时，被测者的身高越高，电压表的示数越大C. 为保证电压表不超量程，滑片P与B端之间距离最大为70cmD. 如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大【答案】BD4.如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）A. 电压表示数变小，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数变大，电流表示数变小【答案】D5.如图所示电路，电源电压保持不变。闭合开关S.当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ▲ ）A.电压表示数变大                B.电流表示数不变C.电流表示数与电流表示数的差值变小D.电压表示数与电流表示数的比值变小【答案】D6.如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为I，电压表V1示数为U1，电压表V2示数为U2；将滑动变阻器R的滑片向右移动少许，电流表A示数为I′，电压表V1示数为U1′，电压表V2示数为U2′，则（　　）A．I′＞I B．U2′＞U2 C． D．【答案】C。7.在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（　　）A. A的示数变大，V1的示数不变，V2的示数变小B. A的示数变大，V1的示数变大，V2的示数变小C. A的示数变小，V1的示数不变，V2的示数变大D. A的示数变小，V1的示数变小，V2的示数变大【答案】A8.如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2=1：1：2，则下列说法正确的是（　　）A. 当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：2B. 当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：1C. 当滑片P移动到b端时，只闭合S1，滑动变阻器两端的电压与R1两端的电压之比是1：1D. 当滑片P移动到b端时，只闭合S2，滑动变阻器两端的电压与R2两端的电压之比是2：1【答案】C9.如图甲，移动滑片使电阻的有效阻值从零逐渐变大，两端电压U的倒数与的阻值变化的图象如图乙所示，则电源电压为______ V，的阻值为______ 。【答案】4 610如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。【答案】    ①. 7    ②. 7.211.如图甲所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如图乙所示，则R1的阻值为________Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的________点（选填“A”“B”“C”“D”或“E”）。【答案】10    B   12.如图所示电路中，电源电压不变，R1=20，滑动变阻器R2的最大阻值为60，小灯泡L的额定电压为5V，电流表的量程(0～0.6A或0～3A)．只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0 .3A．(不考虑温度对灯丝电阻的影响)(1)电源电压和灯丝电阻．(2)只闭合S3时，要使小灯泡L正常发光，变阻器 R2连入电路的阻值．(3)闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围．【答案】(1)设电源电压为U，灯丝的电阻为RL，只闭合S2时，R1与L串联U=I1(Rl+RL)=0.4A×(20+RL) (1分)只闭合S3时， R2与L串联U=I2(+RL)=0.3A×(30+RL) (1分)得U=12V；RL=l0 (1分)(2)只闭合S3时，若L正常发光，IL===0.5A (1分)所以R2===14 (1分)（3）R最大时电流表示数最小I=I1+I2=+=+="0.8A" (1分)所以电流表接0～3A的量程    (1分)电流表示数为3A时，=I－I1=3A-0.6A=2.4A，所以===5 (1分)即R2取值范围为5～60，电流表的示数范围为0.8 A～3 A或3 A～0.8 A…(l分)13.如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V  2W”字样。滑动变阻器滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：（1）灯泡正常发光时的电流；（2）滑动变阻器的总电阻。【答案】（1）；（2）5Ω14.某同学利用恒压电源、定值电阻R1和滑动变阻器R2，先后连接了如图甲、乙所示电路。在图甲电路中，该同学将滑片P置于最右端后闭合开关，此时电流表、电压表的示数分别为0.30A、15.0V；再将滑片P移至某一位置时，电流表、电压表的示数分别为0.50A、9.0V。在图乙电路中，该同学接入两只电流表（图中未画出），在保证电路安全的前提下，将滑片P从某位置开始逐次向左移动改变相同的阻值，测得两电流表的示数并记录在下表中。（1）求R2的最大阻值；（2）求R1的阻值和电源电压；（3）请分析图乙电路中电流表A1、A2的接入位置并计算R2每次改变的阻值？【答案】解：（1）在图甲电路中，该同学将滑片P置于最右端后闭合开关，两电阻串联接入电路，滑动变阻器接入电路最大阻值，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，由欧姆定律可得R2的最大阻值：R2＝＝＝50Ω。（2）串联电路总电压等于各部分电压之和，将滑片P置于最右端时，电源电压：U＝IR1+U2＝0.3A×R1+15V﹣﹣﹣﹣①将滑片P移至某一位置时，电源电压：U＝I′R1+U2′＝0.5A×R1+9V﹣﹣﹣﹣②①②联立可得：R1＝30Ω，U＝24V；（3）在图乙电路中，两电阻并联接入电路，并联电路互不影响，并联电路各支路两端电压相等，将滑片P从某位置开始逐次向左移动改变相同的阻值，电流表A1的示数不变，所以电流表A1测定值电阻R1支路的电流，①电流表A2测干路电流，并联电路干路电流等于各支路电流之和，则第一次通过滑动变阻器的电流I1＝1.3A﹣0.8A＝0.5A，此时滑动变阻器接入电路的阻值R2′＝＝＝48Ω，第二次通过滑动变阻器的电流I2＝1.4A﹣0.8A＝0.6A，此时滑动变阻器接入电路的阻值＝＝＝40Ω，滑动变阻器改变的阻值：ΔR2＝48Ω﹣40Ω＝8Ω，第三次通过滑动变阻器的电流I2＝1.55A﹣0.8A＝0.75A，此时滑动变阻器接入电路的阻值＝＝＝32Ω，滑动变阻器改变的阻值：ΔR2′＝40Ω﹣32Ω＝8Ω，滑动变阻器改变的阻值相同，故符合题意；②电流表A2测滑动变阻器的电流，则第一次滑动变阻器接入电路的阻值R21＝＝≈18.46Ω，第二次滑动变阻器接入电路的阻值R22＝＝≈17.14Ω，滑动变阻器改变的阻值：ΔR21＝18.46Ω﹣17.14Ω＝1.32Ω，第三次滑动变阻器接入电路的阻值R23＝＝≈15.48Ω，滑动变阻器改变的阻值：ΔR22＝17.14Ω﹣15.48Ω＝1.66Ω，滑动变阻器改变的阻值不同，故不符合题意。答：（1）R2的最大阻值为50Ω；（2）R1的阻值为30Ω，电源电压为24V；（3）图乙电路中电流表A1与定值电阻串联接入电路，电流表A2在干路，R2每次改变的阻值为8Ω。考点2   含有光敏、热敏、压敏、气敏半导体的电路1.如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是【答案】B2.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向 R的光被遮挡，R受到的光照变弱， 设电源电压不变。下列说法错误的是A.电流表的示数变小B.电压表的示数变大C.电压表与电流表的示数之比变大D.电压表与电流表的示数之比不变【答案】D3.图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（　　）A. 显示仪是由电流表改装成的B. 测较高温度时，R0两端的电压较大C. 增大R0的阻值，可增大测温仪的最大测量值D. 增大电源电压，可增大测温仪的最大测量值【答案】B4.在新型冠状病毒疫情防治期间，经常使用图甲所示非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（    ）A. 体温越高，R的阻值越大 B. 体温越高，电压表的示数越大C. 体温越低，R两端的电压越小 D. 体温越低，通过的电流越大【答案】B5.图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，是定值电阻，传感器的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（      ）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小【答案】    C   6.教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图，电源电压恒为6V,定值电阻R2=100.传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是A.当过氧乙酸气体浓度增大时，电路中电流表示数变小B.当过氧乙酸气体浓度增大时，电路中电压表示数变小C.当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45AD.当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为40Ω【答案】B7.现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为______℃。【答案】    (1). 2    (2). 2.2    (3). 108.物理兴趣小组设计了一个便携式水深测量仪，如图甲所示，它主要是由探头和控制盒构成，、之间用有绝缘皮的细导线相连。探头是一个装配有压敏电阻的圆柱体，压敏电阻所受压力等于圆柱体底部所受压力。圆柱体底面积为、高、重，工作时底部始终与水平面相平。、之间的电路连接如图乙所示，电源电压恒为，当压敏电阻受到的压力达到最大值时，电路中的电流为，报警器（电阻不计）开始报警。正常工作时，压敏电阻阻值随压力的变化规律如图丙所示。（不考虑大气压强的影响，细导线重力与体积均不计湖水的密度为，取）。（1）探头的密度是多少？（2）为保证压敏电阻受到的压力达到最大值时报警器能正常报警，接入电路的定值电阻阻值为多大？（3）小组同学将该装置带到湖面进行测量，当探头在细导线的牵引下，下沉到湖中某深度处时，电压表示数是，求此处的深度和此时细导线对探头的拉力。【答案】解：（1）探头的体积：探头的密度：（2）压敏电阻、受到的压力达到最大值时，由图丙可求得此时压敏电阻：定值电阻（3）电压表示数时，电路中电流：此时压敏电阻的阻值：由图丙可知此时压敏电阻受到的压力探头底部所受压力探头底部受到的压强：此处的深度：探头受到的浮力：细导线受到的拉力：9.小伟在乘飞机时了解到，经济舱乘客的免费托运行李限重20kg，而商务舱的乘客允许携带更重的免费托运行李。如图是小伟设计的模拟飞机行李超重的报警装置，杠杆OP始终处于水平位置，电源电压恒为15V，R0是阻值为6Ω的定值电阻，Rx是力敏电阻，它的阻值随压力变化的关系如下表；当电压表的示数U0大于或等于3V时，电路外的检测装置会自动报警。（取g =10N/kg）（1）经济舱的乘客可以携带免费托运行李的最大重力为______N；（2）小伟把检测装置恰好报警时的电学物理量标在下图中，请帮他计算此时Rx的电阻为_______Ω；（3）如图杠杆上有两个行李托盘，A、B是杠杆上的两个承重点，已知AP=0.3m，OB=0.6m。小伟闭合开关，将20kg的模拟行李放在某一个托盘上时，检测装置恰好报警，当他将模拟商务舱乘客的行李放在另一个托盘上时，检测装置也恰好报警。模拟商务舱乘客的行李限重为_______kg。（杠杆、支架及托盘的重力均忽略不计）【答案】    (1). 200    (2). 24    (3). 3010.常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪(简称“电池型”)，利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，燃料电池两端的电压与进人电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪(简称“电阻型”)，气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图丙，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图丁。酒精浓度（n）表示每100mL气体中含有酒精的质量。请完成下列问题。(1)已知R0的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为多大? (2)用该款“电阻型”检测时，请计算：①如果驾驶员没有喝酒，电压表的示数为多少?②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克?【答案】0.1A     9V    40mg
