专题19 电学实验(原卷版)

一、实验题（本大题共12小题）

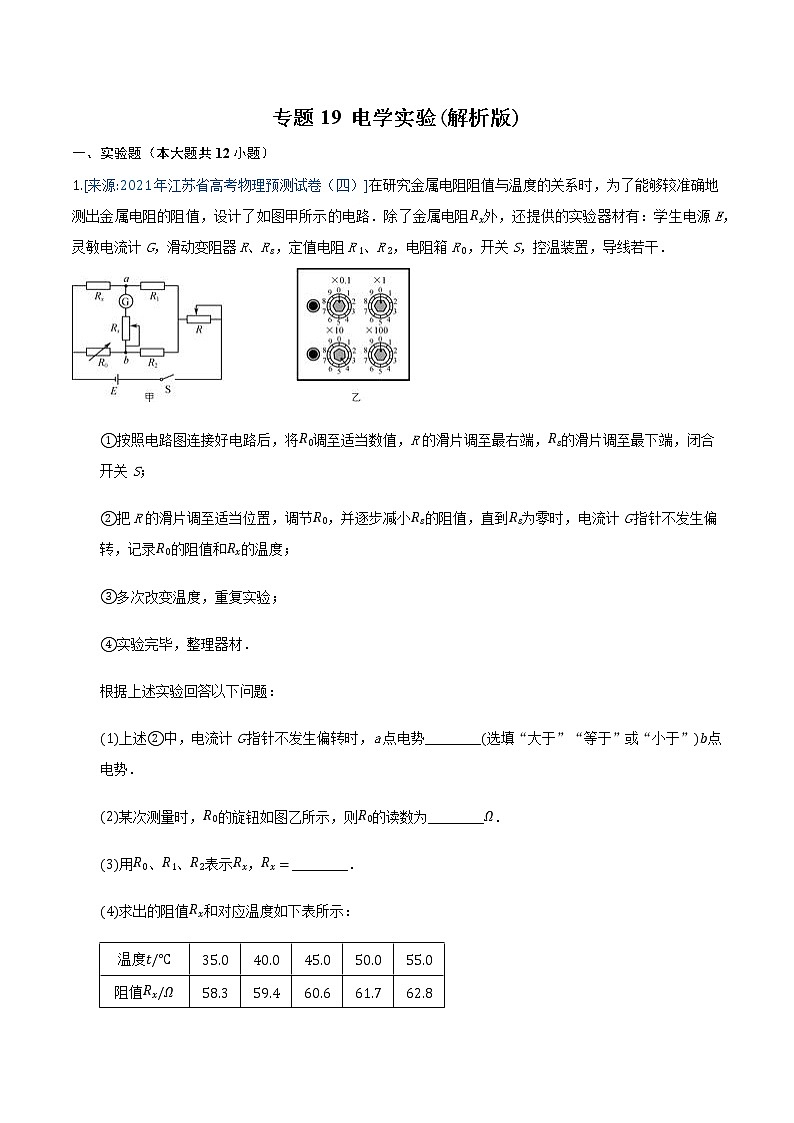

1.[来源:2021年江苏省高考物理预测试卷（四）]在研究金属电阻阻值与温度的关系时，为了能够较准确地测出金属电阻的阻值，设计了如图甲所示的电路．除了金属电阻外，还提供的实验器材有：学生电源E，灵敏电流计G，滑动变阻器R、R，定值电阻R、R，电阻箱R，开关S，控温装置，导线若干．


按照电路图连接好电路后，将调至适当数值，R的滑片调至最右端，的滑片调至最下端，闭合开关S；

把R的滑片调至适当位置，调节，并逐步减小的阻值，直到为零时，电流计G指针不发生偏转，记录的阻值和的温度；

多次改变温度，重复实验；

实验完毕，整理器材．

根据上述实验回答以下问题：

上述中，电流计G指针不发生偏转时，a点电势________选填“大于”“等于”或“小于”点电势．

某次测量时，的旋钮如图乙所示，则的读数为________．

用、、表示，________．

求出的阻值和对应温度如下表所示：

请在如图丙所示的坐标纸上描绘出图线．


本实验中的作用为________________________________________________________________________．

2.[来源:2021年1月浙江省普通高校招生选考物理试卷]在“测定电池的电动势和内阻”实验中，
用如图1所示的电路图测量，得到的一条实验数据拟合线如图2所示，则该电池的电动势______ 保留3位有效数字；内阻______ 保留2位有效数字。
现有如图3所示的实验器材，照片中电阻箱阻值可调范围为，滑动变阻器阻值变化范围为，电流表G的量程为、内阻为，电压表的量程有和。请在图3中选择合适的器材，在方框中画出两种测定一节干电池的电动势和内阻的电路图。

3.[来源:2021年云南省昆明市三诊一模高考物理摸底诊断试卷]某同学在“测量金属丝电阻率”的实验中，从实验室找到的器材如下：

待测金属丝阻值约为几欧；

电压表量程，内阻约；

电流表量程，内阻约；

干电池两节；

滑动变阻器最大阻值约；

螺旋测微器；

毫米刻度尺；

开关、导线若干。

用刻度尺测得金属丝长为l，用螺旋测微器测量金属丝的直径，如图甲所示，其直径为________mm。

本实验滑动变阻器采用限流式接法，为了尽量减小实验误差，根据所给实验器材用笔画线代替导线在图乙中把实物连线图补充完整。

若某次实验中电压表的读数为U，电流表的读数为I，则金属丝的电阻率________用U、I、l、d表示。

4.[来源:2021年安徽省合肥市高考物理一模试卷]某实验小组在做“描绘小灯泡的伏安特性曲线”时，实验室提供的器材如下：


A.小灯泡“，”

B.电流表，内阻约

C.电压表，内阻约

D.滑动变阻器

E.滑动变阻器

F.两节干电池

G.开关及导线若干

请回答以下问题：

为完成实验，滑动变阻器应该选择________选填器材前的字母；

某次测量时电流表和电压表的示数如图所示，则电流_______A，电压______V；

请在方框中画出该实验的电路图，并且根据所画电路图，完善实物图的连接。

5.[来源:2021年湖北省九师联盟高考物理巩固试卷（2月份）]某中学实验小组的同学现要测量一蓄电池的内阻和一未知电阻的电阻值，已知蓄电池的电动势约为6V，蓄电池的内阻和未知电阻的电阻值约为几十欧姆。实验室为该小组提供的实验器材有：
双量程电流表、、电压表、滑动变阻器、滑动变阻器、开关以及导线若干。
该小组的同学设计了如图1所示的电路，并进行了如下的操作：

将实验器材按图1所示电路图连接；
将滑动变阻器的滑动触头滑至最左端，闭合开关，然后将滑动触头逐渐向右移动，记录多组实验数据，并将实验数据描绘在坐标系中；
打开开关，将待测电阻改接在2、3间，重复b操作，将得到的多组实验数据描绘在同一坐标系中，该图线与横纵轴的交点分别为、、、，图中未画出。
根据以上操作回答下列问题：
为了减小实验误差，电流表的量程应选择______、滑动变阻器应选择______；
由伏安特性曲线可知，该蓄电池的内阻r约为______；
待测电阻的关系式______用、、r表示；
如果两电表均为理想电表，待测电阻接在1、2间和接在2、3间，滑动触头从最左端向右移动相同的距离时，电流表读数的变化范围______，电压表读数的变化范围______。均选填“相同”或“不同”

6.[来源:2021年江苏省无锡市高考物理质检试卷（2月份）（一模）]某同学要测量一均匀新材料制成的导体的电阻率．
用螺旋测微器测量导体的直径．测量过程中，当测微螺杆靠近导体，改用如图所示的部件          选填“A”、“B”、“C”或“D”，直到听到“喀喀”的声音停止旋转．从图中的示数可读出导体的直径为_______mm．

用多用电表的电阻“”挡测此导体的电阻先将红表笔和黑表笔直接接触，调节       ，使指针指向“”，再将红表笔和黑表笔与导体两端接触，表盘的示数如图，则导体的阻值约为____．


该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测导体电阻R
电流表量程，内阻约
电流表量程，内阻约
电压表量程，内阻约
电压表量程，内阻约
直流电源电动势4V，内阻不计
滑动变阻器阻值范围，允许通过的最大电流
滑动变阻器阻值范围，允许通过的最大电流
开关S导线若干
为使实验误差较小，要求测得多组数据进行分析，某同学选择器材、设计了如图的电路，试指出3处不妥之处：


______________________；

________________________；

_________________________．

7.[来源:2021年云南省昆明一中高考物理第六次复习试卷]物理实验小组想要测量某电压表量程为的内阻大约为几千欧

先通过一个多用电表的欧姆挡直接测量此电压表的内阻

欧姆挡的选择开关拨至________选填“”或“”挡，先将红、黑表笔短接调零后，选用上图中________选填“A”或“B”方式连接；

欧姆表表盘如图所示，某同学读出欧姆表的读数为________；

为了准确测量电压表的内阻，某同学利用提供的实验器材设计了如图所示的实验电路，请用已知量定值电阻的阻值和电压表、的示数、，表示出电压表的内阻________。

8.[来源:2021年江苏省盐城市、南京市高考物理一模试卷]某同学利用如图甲所示电路观察电容器的充、放电现象，电流传感器与计算机相连，可以显示出电流I随时间t变化的图像．


为使电源向电容器充电，应将开关S与__________填“1”或“2”端相连．

在充电过程中，测绘的充电电流I随时间t的图像可能是图乙中的______________        ．

图丙为传感器中电容器放电时的电流I随时间t的图像，图中每一小方格面积相同根据图像估算电容器在时间内，释放电荷量的表达式为  ________用、表示．

图丁中实线是实验得到的放电时的图像，如果不改变电路的其他参数，只减小阻箱R的阻值，则得到的图线是图丁中的  ________选填“”、“”或“”，理由是                                                                              ．

9.[来源:2021年福建省漳州市高考物理第一次质检试卷（一模）]在测定一节干电池的电动势和内阻的实验中，备有以下器材：


A.电流表量程，内阻

B.电流表量程，内阻约为

C.定值电阻

D.滑动变阻器最大阻值，额定电流

E.待测干电池电动势约，内阻小于

F.开关和导线若干

在图的圆圈内补充实验仪器符号时，与滑动变阻器R串联的电流表是_______填“”或“”，与定值电阻串联的电流表是_______填“”或“”．

闭合开关前应将滑动变阻器滑片移至阻值_______填“最大”或“最小”处．

某同学利用实验测得的数据绘出了，图线为电流表的示数，为电流表的示数，如图，求出该图线斜率的绝对值为k，则电源内阻_______用题中所给物理量符号表示；若该同学在处理数据时，求得的斜率绝对值偏小，则测得的电源内阻会偏_______填“大”或“小”．

10.[来源:2021年安徽省马鞍山市高考物理一模试卷]某实验小组设计了如图甲所示的电路，用于测量某金属的电阻率与电源电动势和内阻。其中电流表量程，内阻、电流表量程，内阻、电阻箱阻值范围、定值电阻。

图甲中虚线框内可视为一个量程为的电压表，则_______

实验操作步骤如下：

如图乙所示利用螺旋测微器测量金属丝直径_______mm；

将该金属丝正确接入图甲电路，测得接入电路的金属丝长度；

合上开关，调节电阻箱，记录下电阻箱阻值R和对应的电流表示数、电流表示数，并根据测量数据，做出如图丙所示的图像，则该金属丝的电阻率______计算结果保留2位有效数字

实验小组为得到电源电动势和内阻，由测量数据绘出如图丁所示图线，则图中纵坐标对应物理量是_________

A.    C．

11.[来源:2021年安徽省蚌埠市高考物理二模试卷]某小组利用图示电路测量电源电动势E和内阻r，实验器材包括：待测电源两节干电池，阻值为的定值电阻，电阻箱，电压表，导线和开关等。


闭合开关S，通过改变电阻箱的阻值R，测出R两端对应的电压U，并以为横轴，以为纵轴，画出的关系图线为一直线。若直线的斜率为k，在纵轴的截距为b，则___________，___________用字母表示

该方案产生系统误差的原因是____________________________________。

12.[来源:2021年湖北省宜昌市高考物理模拟试卷（2月份）]小明想利用多用电表和一粗细均匀的铅笔芯测一节干电池的电动势和内电阻，实验步骤如下：
将多用电表调至“欧姆”挡，调零后，测量该铅笔芯的电阻，指针指示如图甲所示，则该铅笔芯的电阻R为_________。
将多用电表调至合适的直流电流挡该挡内阻较小，按如图乙连接电路。
用刻度尺测得铅笔芯连入电路的总长度为L。
多次改变铅笔芯接入电路中PN的长度x，并记录相对应的电表读数。
在坐标纸上画出图像如图丙所示，已知该图像的斜率为k，纵轴截距为b，由图像可知，该电池的电动势_________，内电阻_________。本问结果均用题中所给字母表示
若不考虑测量中的偶然误差，从实验原理上看，该方法测得的电池的电动势________填“大于”、“等于”或“小于”真实值，测得的内电阻________填“大于”、“等于”或“小于”真实值，产生的原因是_________________________________________。
