物理选择性必修 第二册4 互感和自感课堂检测

这是一份物理选择性必修 第二册4 互感和自感课堂检测，共8页。试卷主要包含了单选题，多选题，解答题等内容，欢迎下载使用。

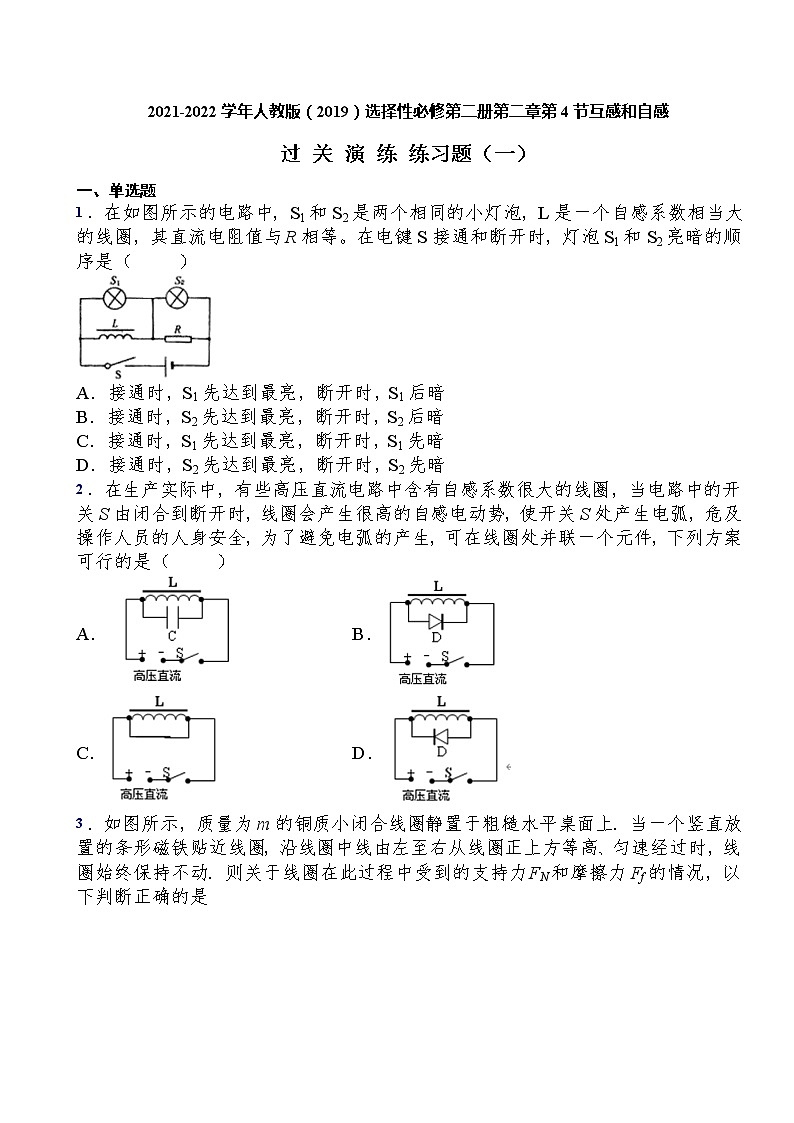

2021-2022学年人教版（2019）选择性必修第二册第二章第4节互感和自感过 关 演 练 练习题（一）一、单选题1． 在如图所示的电路中，S1和S2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻值与R相等。在电键S接通和断开时，灯泡S1和S2亮暗的顺序是（     ）A．接通时，S1先达到最亮，断开时，S1后暗B．接通时，S2先达到最亮，断开时，S2后暗C．接通时，S1先达到最亮，断开时，S1先暗D．接通时，S2先达到最亮，断开时，S2先暗2． 在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全，为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是（     ）A． B．C． D．3． 如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是 A．FN先大于mg，后小于mgB．FN一直大于mgC．Ff先向左，后向右D．线圈中的电流方向始终不变4． 如图所示，线圈L的自感系数很大，且其电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，随着开关S闭合和断开的过程中，灯L1、L2的亮度变化情况是(灯丝不会断)（     ）．A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即不亮，L1逐渐变亮B．S闭合，L1不亮，L2很亮；S断开，L1、L2立即不亮C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即不亮，L1亮一下才熄灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2则逐渐变得更亮；S断开，L2立即不亮，L1亮一下才熄灭5． 如图所示灯LA、LB完全相同，带铁芯的线圈L的电阻可忽略，则（     ）A．S闭合的瞬间，LA、LB同时发光，接着LA变暗，LB更亮，最后LA熄灭B．S闭合瞬间，LA不亮，LB立即亮C．S闭合瞬间，LA、LB都不立即亮D．稳定后再断开S的瞬间，LB熄灭，LA比LB(原先亮度)更亮6． 如图所示，导轨间的磁场方向垂直于纸面向里，圆形金属环B正对电磁铁A，当导线MN在导轨上向右加速滑动时，则A．MN导线无电流，B环无感应电流B．MN导线有向上电流，B环无感应电流C．MN导线有向上电流，从左向右看B有顺时针方向电流D．MN导线有向下电流，从左向右看B有逆时针方向电流7． 如图所示，、是两个完全相同的灯泡，是理想二极管，是带铁芯的线圈，其电阻忽略不计．下列说法正确的是A．闭合瞬间，先亮 B．闭合瞬间，、同时亮C．断开瞬间，闪亮一下，然后逐渐熄灭 D．断开瞬间，逐渐熄灭8． 2020年5月19日消息，华为5G智能手机在今年一季度全球市场占有率为33.2%，中国品牌名扬全球。第四代移动通信技术4G，采用1880~2635MHz频段的无线电波；第五代移动通信技术5G，采用3300~5000MHz频段的无线电波，未来5G网络的每秒传送的数据量是4G网络的50~100倍，下列说法正确的是（     ）A．5G信号和4G信号都是横波B．在空气中5G信号比4G信号波长长C．在空气中5G信号比4G信号传播速度快D．在空气中5G信号和4G信号的波长比可见光短9． 我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑。米波雷达发射无线电波的波长在1~10m范围内，则对该无线电波的判断正确的是（     ）A．必须依靠介质传播 B．频率比厘米波的频率低C．与可见光相比更不容易产生衍射现象 D．遇到厘米波有可能产生干涉现象10．如图所示，灯泡A、B的规格相同，电感线圈L的自感系数足够大且直流电阻可忽略，G为电流传感器。下列说法正确的是（     ） A．S闭合瞬间，A、B同时亮，然后都逐渐变暗最后熄灭B．S闭合瞬间，B先亮，A逐渐变亮，最后A、B一样亮C．S断开瞬间，A、B均立即熄灭D．S断开瞬间，G中电流突然增大，且方向向左二、多选题11．如图所示，两个相同灯泡L1、L2，分别与电阻R和自感线圈L串联，接到内阻不可忽略的电源的两端，当闭合电键S到电路稳定后，两灯泡均正常发光，已知自感线圈的自感系数很大，则下列说法正确的是（     ）A．闭合电键S到电路稳定前，灯泡L1逐渐变亮B．闭合电键S到电路稳定前，灯泡L2逐渐变暗C．断开电键S的一段时间内，A点电势比B点电势高D．断开电键S的一段时间内，灯泡L2亮一下逐渐熄灭12．如图所示，两个标有“”的相同灯泡分别与电阻和电感线圈相连后接在内阻的电源两端，闭合开关S，稳定后，两灯泡均正常发光。已知电感线圈的自感系数很大，电阻的阻值为。则（     ） A．电感线圈的直流电阻为B．电源的电动势为C．断开开关S的瞬间，灯泡先熄灭D．断开开关S的瞬间，电感线圈的自感电动势为13．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，则（     ）A．电键S闭合瞬间，A、B同时发光，随后A灯变暗，B灯变亮B．电键S闭合瞬间，B灯亮，A灯不亮C．断开电键S瞬间，A、B灯同时熄灭D．断开电键S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭14．如图是研究自感现象的电路，L为自感系数足够大的线圈，R为定值电阻，A1、A2为两个完全相同灯泡，则下列说法正确的是（     ） A．闭合开关时，若电源E有内阻，灯泡A2将立即变亮，然后稍变暗些，最后稳定B．闭合开关时，若电源E无内阻，灯泡A2将立即变亮， 然后稳定C．闭合开关时，无论电源E是否有内阻，灯泡A1将逐渐变亮最后稳定D．开关断开时，若线圈直流电阻等于定值电阻，则灯泡A2会闪亮一下，然后逐渐熄灭15．如图所示为无线充电原理图，由与充电基座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（     ）A．送电线圈中产生均匀变化的磁场B．送电线圈中产生周期性变化的磁场C．送电线圈和受电线圈通过互感现象实现能量传递D．手机电池是直流电源，所以受电线圈输出的是恒定电流三、解答题16．在如图所示的电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，和是两个完全相同的小灯泡。（1）当闭合开关S时，和两个灯泡的亮度将如何变化？（2）当断开开关S时，和两个灯泡的亮度又将如何变化？      17．正得意呢，司机却把车停在了路边，跑到一个小超市买了一瓶水，回来系好安全带后才打火启动汽车，继续向前走。小明很奇怪，司机只是轻轻地一扭钥匙，汽油机就点火启动了，这是什么原理呢？小明立即用手机百度了一下，原来，电子点火器用到了刚学不久的自感现象！为了把原理说明白，小明设计了如下一个电路：如图所示，电池电动势为E、内阻可以忽略不计，L是一个匝数很多且有铁芯的线圈，其直流电阻为r，a、b之间的定值电阻阻值为R。然后小明设想了这样一组操作过程：先将开关S接通，电路稳定后，断开S，请你按小明的思路完成如下问题的分析：（1）断开S瞬间，试确定通过定值电阻的电流大小和方向；（2）断开S瞬间，线圈L相当于电源，试确定这个电源的电动势的大小；（3）若R不是一个定值电阻，而是两个彼此靠近的金属电极，试说明断开S瞬间，两电极间产生电火花的原因。
2021-2022学年人教版（2019）选择性必修第二册第二章第4节互感和自感（参考答案）一、单选题题号12345678910答案ADADACCABD二、多选题题号1112131415答案ABABDADABCBC三、解答题16．（1）S闭合瞬间，由于线圈的电流增加，导致线圈中出现感应电动势从而阻碍电流的增加，此时线圈相当于断路，所以两灯同时亮，当电流稳定时，由于线圈电阻可忽略不计，则以后L1熄灭，L2变亮。（2）S断开瞬时，L2立即熄灭，但由于线圈的电流减小，导致线圈中出现感应电动势从而阻碍电流的减小，所以L1亮一下再慢慢熄灭。17．（1）断开S瞬间，通过定值电阻的电流大小为，方向向右；（2）断开S瞬间，线圈L相当于电源，这个电源的电动势的大小为；（3）见解析。
