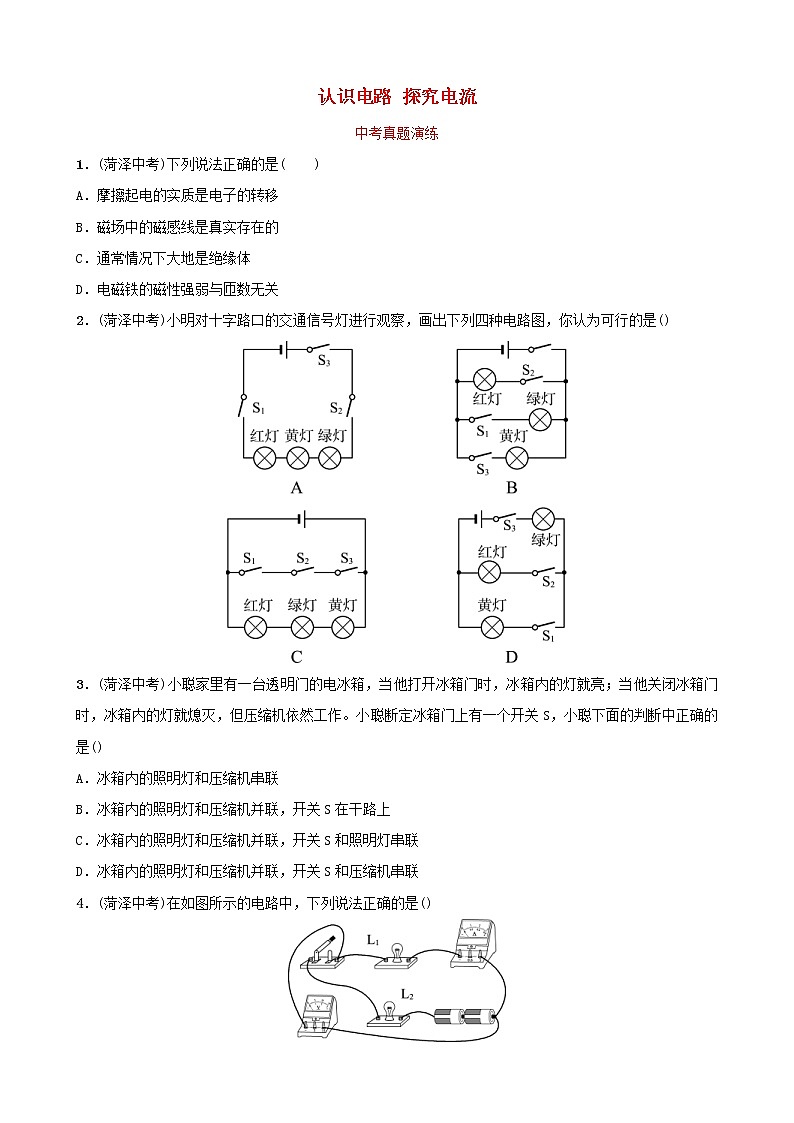

认识电路 探究电流中考真题演练1．(菏泽中考)下列说法正确的是(    )A．摩擦起电的实质是电子的转移B．磁场中的磁感线是真实存在的C．通常情况下大地是绝缘体D．电磁铁的磁性强弱与匝数无关2．(菏泽中考)小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是()3．(菏泽中考)小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，小聪下面的判断中正确的是()A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联4．(菏泽中考)在如图所示的电路中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测量L2两端的电压D．灯泡L1和L2串联，电压表测量L1两端的电压5．(菏泽中考)下列物品中，通常情况下属于导体的是()A．玻璃杯    B．不锈钢锅C．陶瓷碗    D．干木棒6．(菏泽中考节选)如图所示，电流表的示数为A。7．(菏泽中考)如图所示，电压表的示数是V。8．(菏泽中考)根据如图所示的实物连接图，在右边的框中画出电路图。9．(菏泽中考)为节省电能，楼道中的照明灯只有同时满足“黑天和有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请完成电路的连接。10．(菏泽中考)番茄水果电池也能让灯泡亮起来，如图所示。(1)水果电池的能的转化过程是能转化为电能。(2)能源危机让电动汽车成为汽车行业的“新宠”，电动汽车的竞争演变成了“新型电池”的竞争，目前家用电动汽车使用的都是充电电池。受水果电池的启发，大胆设想：依据“水果电池的发电原理”，给电动汽车发明一个“不用充电、自身发电”的“新型电池”。简要写出你的设想。  11．(菏泽中考)如图所示，带正电荷的两个轻小物体靠近时相互排斥，说明同种电荷之间有斥力的作用。如果你是物理学家，你由此现象能提出什么样的问题继续探究？  12．(菏泽中考)用干电池组作为电源的电路计算题中，常有“电源电压保持不变”这句话，小丽对此产生质疑。她想探究电路中电阻值改变时，电源电压是否真的不变。请你替她设计一个探究方案，简要说明探究方法。              参考答案1．A2.B3.C4.D5.B6．0.287．2.48．如图所示9．如图所示10．(1)化学(2)用两个质量都较大的金属板做电源的两个电极，在电极之间充满电解质，然后用电线连接两个电极，形成闭合回路。11．可以提出：斥力的大小是否与带电荷的多少有关？(斥力的大小是否与两带电物体之间的距离有关？或两正电荷间为什么会产生斥力？)12．(1)设计电路如图所示：(2)闭合开关多次移动滑动变阻器的触头，观察并记录电压表的示数。(3)分析比较电压表的示数变化，得出结论。
