一、变压器的原理【情境思考】生产生活中有各种各样的变压器，有的把低压升为高压，有的把高压降为低压。
问题：变压器是如何改变电压的呢？提示：利用互感现象。

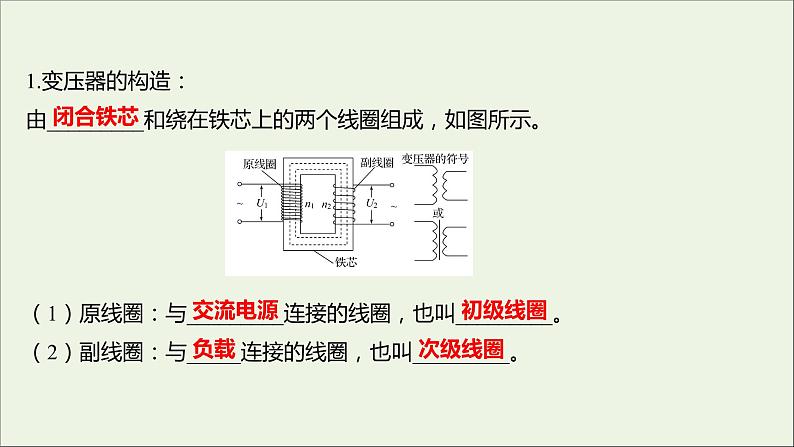

1.变压器的构造：由_________和绕在铁芯上的两个线圈组成，如图所示。（1）原线圈：与_________连接的线圈，也叫_________。（2）副线圈：与_____连接的线圈，也叫_________。

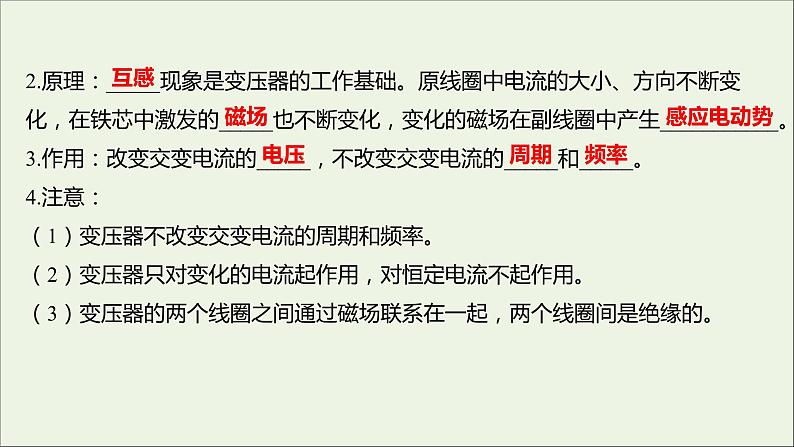

2.原理：_____现象是变压器的工作基础。原线圈中电流的大小、方向不断变化，在铁芯中激发的_____也不断变化，变化的磁场在副线圈中产生___________。3.作用：改变交变电流的_____，不改变交变电流的_____和_____。4.注意：（1）变压器不改变交变电流的周期和频率。（2）变压器只对变化的电流起作用，对恒定电流不起作用。（3）变压器的两个线圈之间通过磁场联系在一起，两个线圈间是绝缘的。

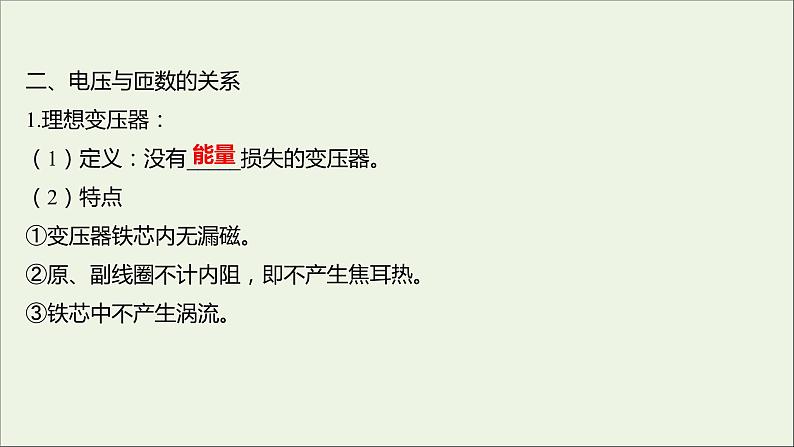

二、电压与匝数的关系1.理想变压器：（1）定义：没有_____损失的变压器。（2）特点①变压器铁芯内无漏磁。②原、副线圈不计内阻，即不产生焦耳热。③铁芯中不产生涡流。

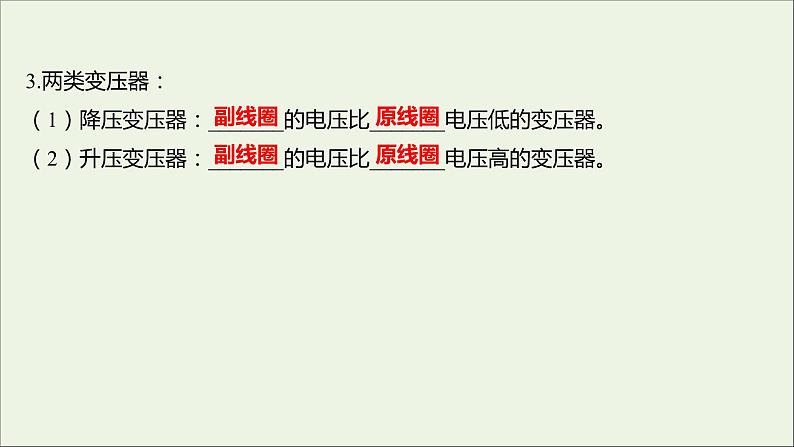

3.两类变压器：（1）降压变压器：_______的电压比_______电压低的变压器。（2）升压变压器：_______的电压比_______电压高的变压器。
　关于变压器的原理和应用：解释符合科学实际的有：_______。①变压器是利用互感现象实现了电能向磁场能再到电能的转化。②在理想变压器中原、副线圈的磁通量的变化率是一致的。③理想变压器的输入功率和输出功率相等。④输入交变电流的频率越高，输出交变电流的电压就越高。⑤变压器能改变所有交变电流的电压。⑥我们可以根据变压器线圈导线的粗细判断其匝数的多少。
