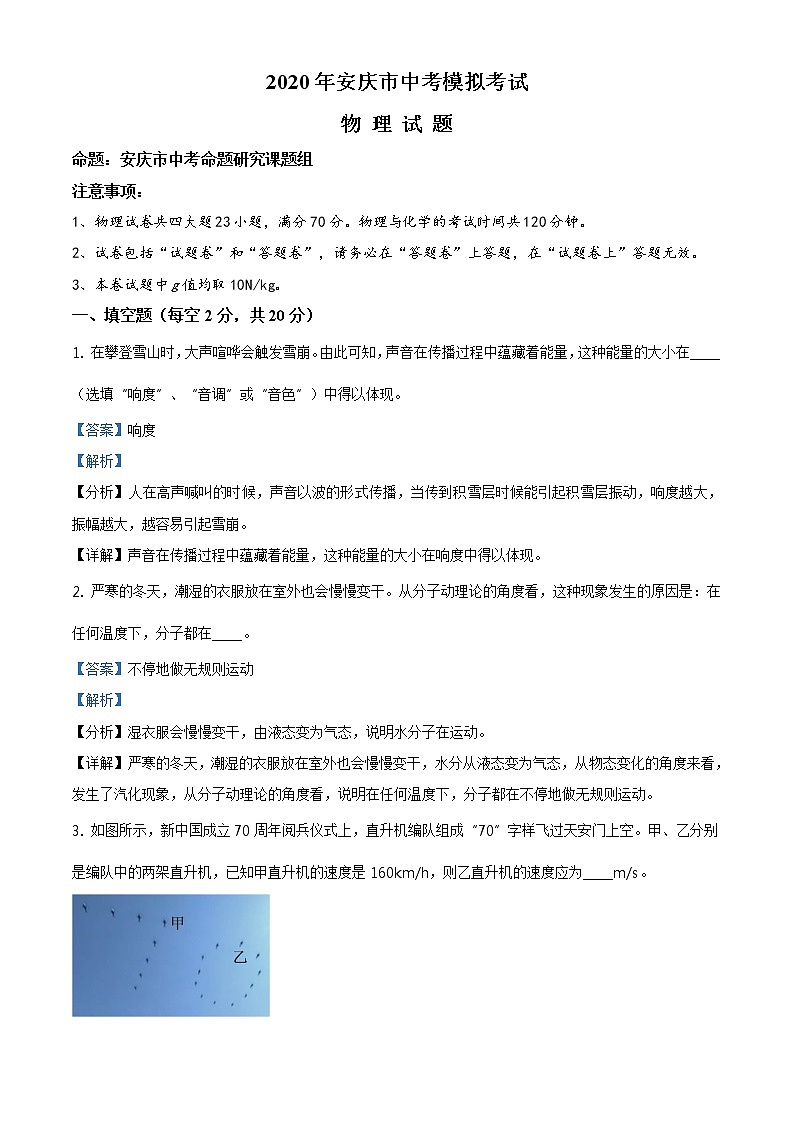

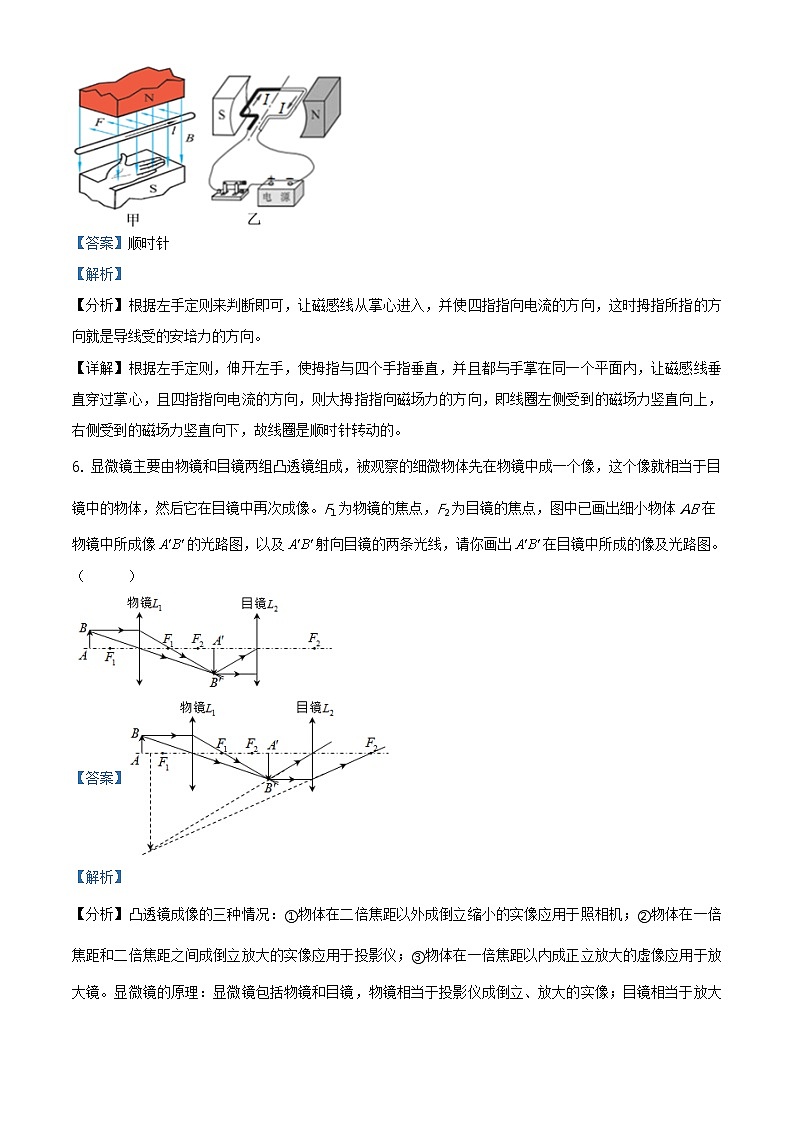

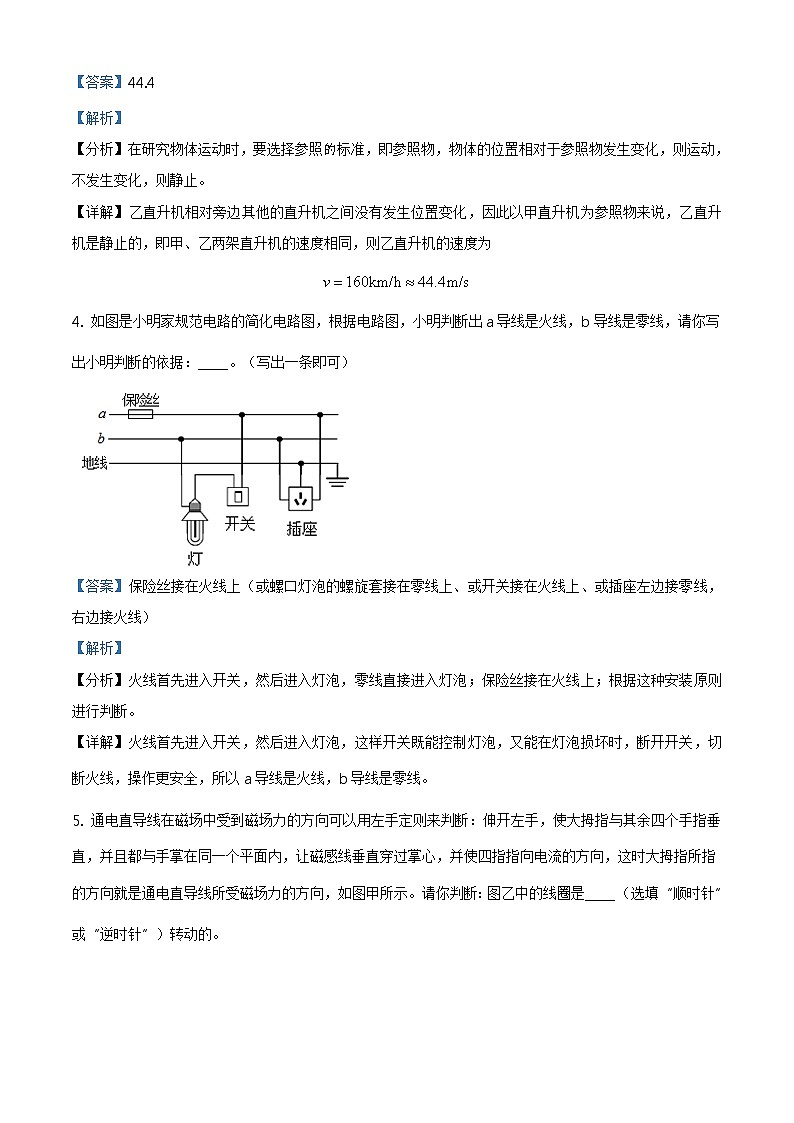

2020年安徽省安庆市中考一模物理试题

这是一份2020年安徽省安庆市中考一模物理试题，共22页。试卷主要包含了本卷试题中g值均取10N/kg等内容，欢迎下载使用。
2020年安庆市中考模拟考试物 理 试 题命题：安庆市中考命题研究课题组注意事项：1、物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。2、试卷包括“试题卷”和“答题卷”，请务必在“答题卷”上答题，在“试题卷上”答题无效。3、本卷试题中g值均取10N/kg。一、填空题（每空2分，共20分）1. 在攀登雪山时，大声喧哗会触发雪崩。由此可知，声音在传播过程中蕴藏着能量，这种能量的大小在_____（选填“响度”、“音调”或“音色”）中得以体现。【答案】响度【解析】【分析】人在高声喊叫的时候，声音以波的形式传播，当传到积雪层时候能引起积雪层振动，响度越大，振幅越大，越容易引起雪崩。【详解】声音在传播过程中蕴藏着能量，这种能量的大小在响度中得以体现。2. 严寒的冬天，潮湿的衣服放在室外也会慢慢变干。从分子动理论的角度看，这种现象发生的原因是：在任何温度下，分子都在_____。【答案】不停地做无规则运动【解析】【分析】湿衣服会慢慢变干，由液态变为气态，说明水分子在运动。【详解】严寒的冬天，潮湿的衣服放在室外也会慢慢变干，水分从液态变为气态，从物态变化的角度来看，发生了汽化现象，从分子动理论的角度看，说明在任何温度下，分子都在不停地做无规则运动。3. 如图所示，新中国成立70周年阅兵仪式上，直升机编队组成“70”字样飞过天安门上空。甲、乙分别是编队中的两架直升机，已知甲直升机的速度是160km/h，则乙直升机的速度应为_____m/s。【答案】44.4【解析】【分析】在研究物体运动时，要选择参照标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。【详解】乙直升机相对旁边其他的直升机之间没有发生位置变化，因此以甲直升机为参照物来说，乙直升机是静止的，即甲、乙两架直升机的速度相同，则乙直升机的速度为4. 如图是小明家规范电路的简化电路图，根据电路图，小明判断出a导线是火线，b导线是零线，请你写出小明判断的依据：_____。（写出一条即可）【答案】保险丝接在火线上（或螺口灯泡的螺旋套接在零线上、或开关接在火线上、或插座左边接零线，右边接火线）【解析】【分析】火线首先进入开关，然后进入灯泡，零线直接进入灯泡；保险丝接在火线上；根据这种安装原则进行判断。【详解】火线首先进入开关，然后进入灯泡，这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，操作更安全，所以a导线是火线，b导线是零线。5. 通电直导线在磁场中受到磁场力的方向可以用左手定则来判断：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过掌心，并使四指指向电流的方向，这时大拇指所指的方向就是通电直导线所受磁场力的方向，如图甲所示。请你判断：图乙中的线圈是_____（选填“顺时针”或“逆时针”）转动的。【答案】顺时针【解析】【分析】根据左手定则来判断即可，让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是导线受的安培力的方向。【详解】根据左手定则，伸开左手，使拇指与四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过掌心，且四指指向电流的方向，则大拇指指向磁场力的方向，即线圈左侧受到的磁场力竖直向上，右侧受到的磁场力竖直向下，故线圈是顺时针转动的。6. 显微镜主要由物镜和目镜两组凸透镜组成，被观察的细微物体先在物镜中成一个像，这个像就相当于目镜中的物体，然后它在目镜中再次成像。F1为物镜的焦点，F2为目镜的焦点，图中已画出细小物体AB在物镜中所成像的光路图，以及射向目镜的两条光线，请你画出在目镜中所成的像及光路图。（      ）【答案】【解析】【分析】凸透镜成像的三种情况：①物体在二倍焦距以外成倒立缩小的实像应用于照相机；②物体在一倍焦距和二倍焦距之间成倒立放大的实像应用于投影仪；③物体在一倍焦距以内成正立放大的虚像应用于放大镜。显微镜的原理：显微镜包括物镜和目镜，物镜相当于投影仪成倒立、放大的实像；目镜相当于放大镜成正立、放大的虚像。【详解】显微镜的物镜是一个凸透镜，目的是得到一个倒立放大的实像，这个实像处在目镜的1倍焦距以内，它的目镜也是一个凸透镜，目的是得到一个正立放大的虚像，据此作图如下：7. 可燃冰的热值很高，若完全燃烧1g的可燃冰，可使2kg、20℃的水温度升高50℃，则可燃冰的热值为_____J/kg。[不计热损失，水的比热容是4.2×103J/(kg·℃)]【答案】4.2×108【解析】【分析】知道水的质量、水的比热容、水的初温和末温，利用吸热公式求水吸收的热量；由于，再利用求出可燃冰的热值。【详解】水吸收的热量根据可得，可燃冰的热值8. 为了测量体积为100cm3的物块密度，小明把物块放在天平左盘，在右盘加80g砝码，再将游码移到图示位置天平正好平衡。则该物块的密度为 _____ g/cm3。【答案】0.814【解析】【分析】物体的质量等于砝码的质量加游码对应的刻度尺，知道物体的质量和物体的体积，根据密度公式求出物体的密度。【详解】物块的质量m=80g+1.4g=81.4g该物块的密度9. 把长短相同、粗细不同的两根镍铬合金线接入如图所示的电路中，则闭合开关S后，粗导线两端的电压_____细导线两端的电压。（选填“大于”、“等于”或“小于”）【答案】小于【解析】【分析】由决定电阻大小因素分析得出两导线电阻大小，再根据串联电路的电流特点和分压关系求解。【详解】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗导体的电流和细导体的电流相等；在材料和长度都相同时，导体粗的电阻小，根据可知，在电流相同的情况下，电阻小的两端分得的电压小，故粗导体两端电压小于细导体两端电压。10. 在如图所示电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A，则通电1min的时间，R1和R2共产生_____J的热量。【答案】81【解析】【分析】由电路图可知，两电阻并联，电流表测R1支路的电流，根据欧姆定律求出电阻R1两端的电压；根据欧姆定律求出通过R2的电流，根据并联电路的电流特点求出干路电流，根据求出产生的热量。【详解】由电路图可知，两电阻并联，电流表测R1支路的电流，根据欧姆定律可得，电阻R1两端的电压并联电路中各支路两端的电压相等，则通过R2的电流根据并联电路的电流特点可知，干路电流则通电1min的时间，R1和R2共产生的热量二、选择题：（每题2分，共14分。以下各题所给出的四个选项中，只有一个选项是符合题意的。）11. 下列所估测的数据中符合生活实际的是（　　）A. 中学生跑完50m用时4sB. 家庭电冰箱正常工作电流约为5AC. 刚从冰箱冷藏室拿出的鸡蛋温度约为3℃D. 普通牙刷的长度约为10cm【答案】C【解析】【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项。【详解】A．中学生50m跑的时间一般在7s左右，故A不符合实际；B．电冰箱的额定功率约为200W，正常工作电压是220V，由可得，电冰箱正常工作电流约为故B不符合实际；C．冰箱冷藏室温度一般是3℃，刚从冰箱冷藏室拿出的鸡蛋温度与此差不多，约为3℃，故C符合实际；D．中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，一根普通牙刷的长度略小于此数值，在15cm左右，故D不符合实际。故选C。12. 下列一些医学措施和用到的器械中都包含着相关的物理知识，其中说法错误的是（　　）A. 测量人的体温前要拿着体温计的上部用力甩几下，运用了惯性的知识B. 用针筒抽取药液，利用了连通器原理C. 口罩的主要材料是带有静电的熔喷布，利用了带电体具有吸引轻小物体的性质D. 喷洒消毒剂的喷雾器，运用了流体的流速越大、压强越小的知识【答案】B【解析】【分析】(1)体温计的玻璃泡和直管之间有一个很细的随口，温度升高时，水银能够上升到直玻璃管，但温度降低时就会由此断开，因此体温计能离开人体而读数； (2)大气压强在生产、生活中有许多应用，例如注射器、抽水机等都是利用大气压原理工作的；(3)根据带电体有吸引轻小物体的性质分析；(4)流体的压强与流速的关系：流速越大，压强越小。【详解】A．体温计的结构比较特殊，直玻璃管内的水银必须甩回玻璃泡，利用了惯性的知识，故A正确，不符合题意；B．打针时针筒抽取药液，将药液完全抽进针筒内，利用了大气压强原理，故B错误，符合题意；C．口罩的主要材料是带有静电的熔喷布，利用了带电体具有吸引轻小物体的性质，故C正确，不符合题意；D．喷雾器能喷出雾状液体，运用了流体的流速越大、压强越小的知识，故D正确，不符合题意。故选B。13. 关于功与能的说法错误的是（　　）A. 肩扛米袋在水平路面上匀速前行，人未对米袋做功B. 高空中飞行的鸟儿具有动能、势能和内能C. 物体受平衡力作用而做匀速直线运动，物体的机械能肯定不变D. 能量是守恒的，但依然要倡导节能，因为能量的转化或转移都是有方向性的【答案】C【解析】【分析】(1)做功包括两个必要的条件，一是作用在物体上的力，二是物体在力的方向上通过的距离； (2)动能是运动的物体所具有的能，势能是物体被举高时具有的能，任何物体都有内能；(3)匀速直线运动的物体其机械能可能改变；(4)能量的转化和转移具有方向性，有些能量消耗之后就不能再重复利用。【详解】A．肩扛米袋在水平路面上匀速前行，有力作用在物体上，但物体移动的距离并不在力的方向上，则人未对米袋做功，故A正确，不符合题意；B．高空中飞行的鸟儿因为运动具有动能，因为在高处而具有重力势能，同时任何物体都有内能，故B正确，不符合题意；C．物体受平衡力运动时，如果匀速升高或匀速降低，其重力势能在改变，因此其机械能也改变，故C错误，符合题意；D．能量是守恒的，但依然要倡导节能，因为能量的转化或转移都是有方向性的，故D正确，不符合题意。故选C。14. 实验表明：接触面的粗糙程度相同时，物体所受的滑动摩擦力与接触面之间的压力成正比。如图，相同材质的物块A和B，其重力分别40N和50N，它们之间连接一个轻质弹簧，当用水平力F拉着物块A和B一起匀速运动时，弹簧的弹力为2N，则（　　）A. 弹簧拉B的力与拉力F是一对平衡力B. 弹簧拉A的力与弹簧拉B的力是一对相互作用力C. 拉力F的大小为4.5ND. 如果把物块A和B看作一个整体，那么这个整体所受的合力为2N【答案】C【解析】【分析】对物块B水平方向上受力分析即可；明确相互作用力的概念；物块A水平方向受到平衡力，据此可知水平面对A的摩擦力fA，根据可求出A、B整体受到的摩擦力大小，再根据A、B整体做匀速直线运动可知，整体受到平衡力（合力为0），即可求出拉力F的大小。【详解】A．物块B做匀速直线运动，则B水平方向上受到水平面对B的摩擦力、弹簧的拉力与拉力F为三力平衡，故A错误；B．弹簧拉A的力与A拉弹簧的力是一对相互作用力，故B错误；CD．物块A做匀速直线运动，则A水平方向上受到水平面对B的摩擦力与弹簧的拉力为二力平衡，则有物块A及A、B整体对水平面的压力分别为，根据物体所受的滑动摩擦力与接触面之间的压力成正比可知，摩擦因数为则A、B整体受到的摩擦力为由A、B整体做匀速直线运动可知，整体受到平衡力（合力为0），即与拉力F是一对平衡力，则有故C正确、D错误。故选C。15. 建筑工地上，工人用如图所示的滑轮组，将500N的重物在5s内匀速提升3m，所用拉力F为300N，不计绳重和摩擦，下列说法正确的是（　　）A. 工人做的总功为1800JB. 动滑轮的重力为50NC. 滑轮组的机械效率为91.7%D. 提升更重的物体，滑轮组的机械效率会变小【答案】A【解析】【分析】(1)由图可知，绳子的有效股数为3，由求出绳端移动的距离，根据求出总功； (2)根据求出动滑轮的重力；(3)根据求出有用功，利用求出该滑轮组机械效率；(4)在额外功不变的情况下增大有用功，即利用机械效率的计算公式分析即可判断机械效率的变化。【详解】A．由图可知，n=3，则绳端移动的距离工人做的总功故A正确；B．由可得，动滑轮的重力故B错误；C．克服物体重力做的有用功则该滑轮组的机械效率故C错误；D．在其他量不变的情况下，提升更重的物体，即在额外功不变的情况下，增大了有用功，根据公式可知，此时的机械效率将变大，故D错误。故选A。16. 如图所示，电源电压为 5V，闭合开关 S，电压表的示数为 1V。则（　　）A. 通过灯泡 L1的电流比 L2的电流大B. 灯泡 L2两端的电压是 1VC. 灯泡 L1和 L2的电阻之比是 4：1D. 若灯泡 L2灯丝烧断，电压表示数为零【答案】D【解析】【详解】A．由图知，两灯串联在电路中，电压表测L1两端电压，即L1两端的电压是1V， 串联电路中电流处处相等，所以通过灯泡的电流和的电流相等，故A不符合题意；B．由串联电路的电压特点知，灯泡 L2两端的电压是：U2=U-U1=5V-1V=4V,故B不符合题意；C．通过两灯电流相等，由欧姆定律有：=，即：===，故C不符合题意;D．由图知，若灯泡灯丝烧断，则整个电路断路，所以电压表示数为零，故D符合题意。17. 如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是（　　）A. 电压表的示数变大 B. 电流表的示数变小C. 电路的总电阻变大 D. 电路的总功率变大【答案】D【解析】【分析】开关S闭合前，只有L1接入电路，电流表测L1电流，开关S闭合后，两灯泡并联，电流表测干路电流；闭合前后电压表都测量电源电压，根据可知电路总电阻的变化，根据可知电路总功率的变化。【详解】A．由图示电路图可知，电压表测电源两端电压，开关S1闭合前后，电源电压不变，电压表示数不变，故A错误；B．闭合S前，只有L1接入电路，电流表测L1电流，闭合S后，两灯泡并联，电流表测干路电流，则电流表示数变大，故B错误；C．根据公式可知，电路的总电阻减小，故C错误；D．根据公式可知，电路消耗的总功率变大，故D正确。故选D三、实验题（每空2分，共16分）18. 在“探究平面镜成像”的实验中，除图中的器材以外，小明还选用了刻度尺和笔。(1)实验中，准确确定像的位置至关重要，下列一些做法中，与此无关的是_____A．用薄玻璃板替代平面镜B．选用两支完全相同的蜡烛C．将薄玻璃板竖直放置在白纸上D．将没有点燃的蜡烛B在玻璃板后面移动，直至与蜡烛A的像完全重合(2)实验中，小明将蜡烛B换成一张白纸放在蜡烛A的像的位置，当他在薄玻璃板的侧面观察白纸时，发现白纸上并没有像，这说明平面镜成的是_____像。(3)小明做了三次实验，用笔在白纸上记下蜡烛和像对应点的位置，用刻度尺测量出它们到镜面的距离，并将数据记录到下表，则得出的实验结论是：_____。实验次数物到镜面距离/cm像到镜面距离/cm14.654.6523.123.1331.531.52  【答案】    ①. B    ②. 虚    ③. 平面镜成像时，像与物到镜面的距离相等【解析】【分析】(1)根据平面镜成像特点实验的操作步骤，逐项分析其目的是否便于确定像的位置。 (2)平面镜所成的像是虚像，不会出现在光屏上。(3)根据物到镜面距离和像到镜面距离数据可得出结论．【详解】(1)[1]AD．用薄玻璃板替代平面镜，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，将没有点燃的蜡烛B在玻璃板后面移动，直至与蜡烛A的像完全重合，便于确定像的位置，故AD不符合题意；B．选用两支完全相同的蜡烛是为了比较像与物的大小关系，故B符合题意；C．将薄玻璃板竖直放置在白纸上，才可以使蜡烛B与蜡烛A成的像完全重合，由此便可确定像的位置，故C不符合题意。故选B。(2)[2]小明将蜡烛B换成一张白纸放在蜡烛A的像的位置，白纸上无法呈现蜡烛的像，这说明平面镜成的是虚像。(3)[3]根据表中数据分析可以得出初步结论是：像和物体到镜面的距离相等。19. 在“探究杠杆平衡条件”的实验中：(1)调节杠杆平衡后，在图甲所示的A位置挂上2个钩码，可在B位置挂上_____个钩码，使杠杆在水平位置平衡。(2)某同学采用如图乙所示装置进行实验，发现总是无法得到课本上所给出的平衡条件，原因是_____。【答案】    ①. 3    ②. 杠杆自身的重力对杠杆平衡有影响【解析】【分析】(1)由杠杆平衡条件：动力×动力臂=阻力×阻力臂，判断出左边两个钩码挂3格处时，右边B位置应挂几个钩码 (2)图乙中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响。【详解】(1)[1]设一个钩码的重为G，一格的长度为l，根据可知解得n=3，即可以B位置挂上3个钩码，使杠杆仍然在水平位置平衡。(2)[2]利用如图乙所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响。20. 某同学利用如图甲所示的电路测量定值电阻R0的电功率，已知电源电压为6V，电流表有0~0.6A和0~3A两个量程，电压表有0~3V和0~15V两个量程，滑动变阻器的铭牌上标有“1A，20Ω”字样。(1)连接电路时，滑动变阻器的滑片P应处于_____端（选填“a”或“b”）。(2)闭合开关，调节滑动变阻器，电流表和电压表的示数如图乙所示，则此时电阻R0的电功率为_____W。(3)小明发现，闭合开关后，移动滑片P，电流表和电压表的指针能同时达到满刻度线，则该实验中R0的电功率与电流的关系图像可能是_____。【答案】    ①. b    ②. 1.058    ③. D【解析】【分析】(1)实验前，为保护电路，滑动变阻器的滑片应置于阻值最大处。 (2)根据电表选用小量程确定分度值读数，根据求出电阻R0的电功率。(3)由题意知，电表的指针同时达到满刻度线，即电路中的最大电流为0.6A，根据求出R0的最大电功率；滑动变阻器完全接入电路中时电路中的电流最小，R0的电功率最小，但不为0；根据可知R0的电功率与电流的平方成正比，据此分析R0的电功率与电流之间的关系。【详解】(1)[1]实验前，为保护电路，滑动变阻器的滑片应置于阻值最大处，即滑片P应处于b端。(2)[2]如图乙所示，电流表选用小量程，分度值为0.02A，则通过R0的电流为0.46A，电压表选用小量程，分度值为0.1V，则R0两端的电压为2.3V，则此时电阻R0的电功率为(3)[3]根据可知，电阻R0的阻值由题意可知，电表的指针同时达到满刻度线，而电源电压只有6V，故电压表达到满刻度线时示数只能是3V，则电流表达到满刻度线时示数是0.6A，即最大电流为0.6A，故R0的最大电功率滑动变阻器完全接入电路中时，电路中的电流最小，则R0的电功率最小，但不为0；根据可知，R0的电功率与电流的平方成正比，即图像是一个开口向上的二次函数，图线应向下凹。故选D。四、计算题（第21题6分，第22题6分，第23题8分，共20分）21. 有一台直流电动机在220V的电压下工作时，电流为35A，用它来匀速提升质量为1400kg的货物，在2s内提升了lm，设电动机输出的能量全部用来提升货物。问：(1)电动机对货物的拉力是多少？(2)2s内电动机对货物做功的功率是多少？(3)这期间电动机的效率是多少？【答案】(1)1.4×104N；(2)7×103W；(3)91%【解析】【分析】(1)由重力公式计算出重力大小，根据二力平衡可知电动机对货物的拉力。 (2)由计算电动机对物体做的功。(3)由计算电流做功的多少，由有用功与总功的比值计算机械效率。【详解】(1)货物的重力因为匀速提升货物时，货物受到的重力与拉力是平衡力，则电动机对货物的拉力(2)2s内电动机对货物做的功为2s内电动机对货物做功的功率为(3)这期间电流做的功为这期间电动机的效率答：(1)电动机对货物的拉力是1.4×104N；(2)2s内电动机对货物做功的功率是7×103W；(3)这期间电动机的效率是91%。22. 如图所示，实心正方体铜块A重89N，其边长为10cm，放置在水平桌面上的平底薄壁容器底面积为0.02m2，内装100N的水。现将实心铜块A系在弹簧测力计挂钩上，并把它完全浸没于容器内的水中（水未溢出，铜块未接触容器底部）。求：(1)若将铜块A静置于水平桌面上，它对水平桌面的压强是多少？(2)将铜块A浸入水中，当浸入体积为其一半时，弹簧测力计的示数是多少？(3)铜块A完全浸没于水中与未放铜块A相比，水对容器底的压强增大了多少？【答案】(1)8.9×103Pa；(2)84N；(3)500Pa【解析】【分析】(1)由正方体边长可知铜块的底面积，水平静置时对桌面的压力大小等于其重力，根据求出铜块对水平桌面的压强。 (2)由题意可得，铜块A浸入水中的体积，由阿基米德原理求出其受到的浮力，再根据称重法测浮力求出弹簧测力计的示数。(3)铜块A完全浸没于水中时排开水的体积等于A的体积，已知容器的底面积，求出容器中液面上升的高度，根据求出水对容器底压强的增大量。【详解】(1)铜块A的底面积因为铜块放在水平桌面上，则其对桌面的压力则铜块A对水平桌面的压强(2)由题意可知，铜块A排开水的体积则此时铜块A受到的浮力根据可知，弹簧测力计的示数(3)铜块A完全浸没于水中与未放铜块A前相比，排开水的体积则容器中水面上升的高度故水对容器底的压强增大量答：(1)若将铜块A静置于水平桌面上，它对水平桌面的压强是8.9×103Pa；(2)将铜块A浸入水中，当浸入体积为其一半时，弹簧测力计的示数是84N；(3)铜块A完全浸没于水中与未放铜块A相比，水对容器底的压强增大了500Pa。23. 如图所示电路中，电源电压为6V，电阻R1为10Ω，R2略大于10Ω，滑动变阻器的阻值变化范围为0~20Ω。求：(1)当滑动变阻器的滑片P从最左端a滑向最右端b时，R1两端电压、电流的变化范围分别是多少？(2)当滑动变阻器的滑片P滑到某一位置时，电流表A1的示数为0.3A，电流表A2的示数为0.25A，则电阻R2的阻值为多大？【答案】(1)0∼6V、0∼0.6A；(2)12Ω【解析】【分析】(1)由电路图可知，当滑动变阻器的滑片P最左端a时，电阻R1、R2短路；当滑动变阻器的滑片P在最右端b时，R、R1与R2并联在电路中，R1两端电压即为电源电压，根据欧姆定律可知此时通过R1的电流，由此可知R1两端电压、电流的变化范围。 (2)当滑动变阻器的滑片P滑到某一位置时，R1与R2并联，根据欧姆定律求出R1两端电压，再根据并联电路的电压特点和欧姆定律求出电阻R2的阻值。【详解】(1)当滑动变阻器的滑片P最左端a时，R1短路，则有，当滑动变阻器的滑片P在最右端b时，R、R1与R2并联在电路中，根据并联电路电压的特点可知，此时此时通过R1的电流故R1两端电压变化范围是0∼6V、电流的变化范围是0∼0.6A。(2)当滑动变阻器的滑片P滑到某一位置时，R1与R2并联，根据可知，R1两端电压根据可知，电阻R2的阻值答：(1)当滑动变阻器的滑片P从最左端a滑向最右端b时，R1两端电压的变化范围是0∼6V、电流的变化范围是0∼0.6A；(2)电阻R2的阻值为12Ω。
