物理选择性必修 第二册第二节 传感器的应用课后复习题

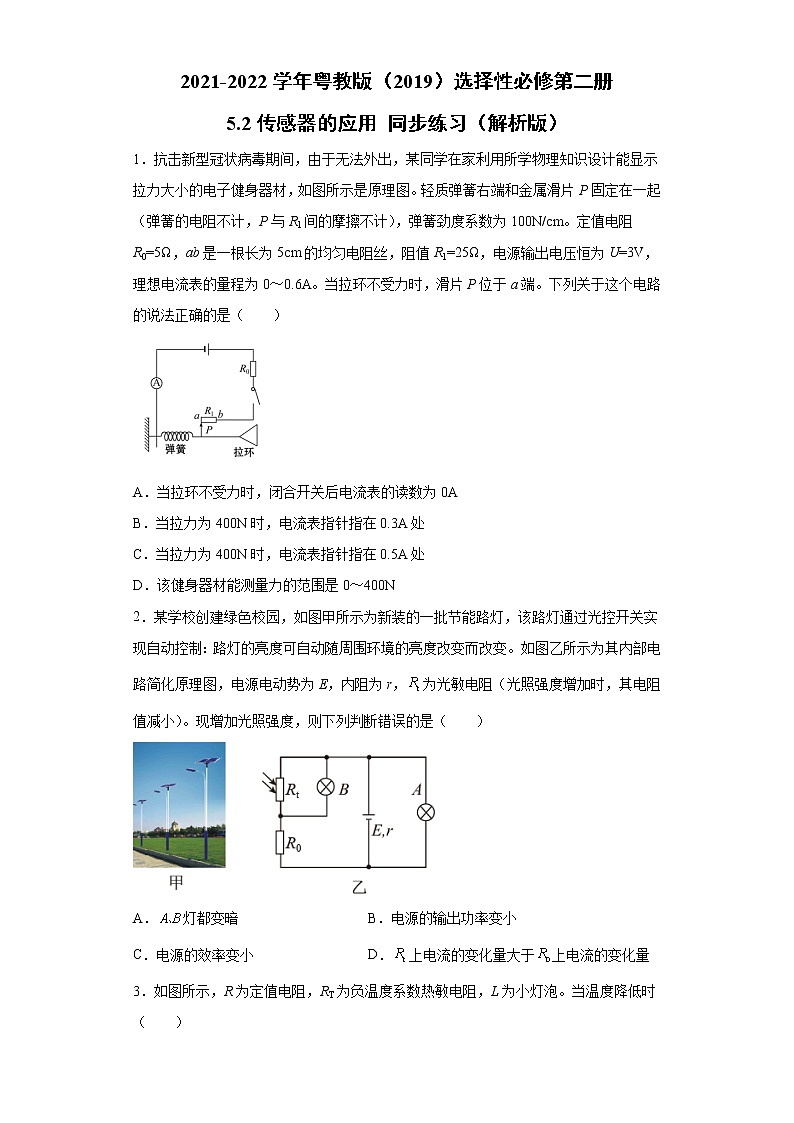

2021-2022学年粤教版（2019）选择性必修第二册

5.2传感器的应用 同步练习（解析版）

1．抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。当拉环不受力时，滑片P位于a端。下列关于这个电路的说法正确的是（　　）

A．当拉环不受力时，闭合开关后电流表的读数为0A

B．当拉力为400N时，电流表指针指在0.3A处

C．当拉力为400N时，电流表指针指在0.5A处

D．该健身器材能测量力的范围是0～400N

2．某学校创建绿色校园，如图甲所示为新装的一批节能路灯，该路灯通过光控开关实现自动控制：路灯的亮度可自动随周围环境的亮度改变而改变。如图乙所示为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断错误的是（　　）

A．灯都变暗 B．电源的输出功率变小

C．电源的效率变小 D．上电流的变化量大于上电流的变化量

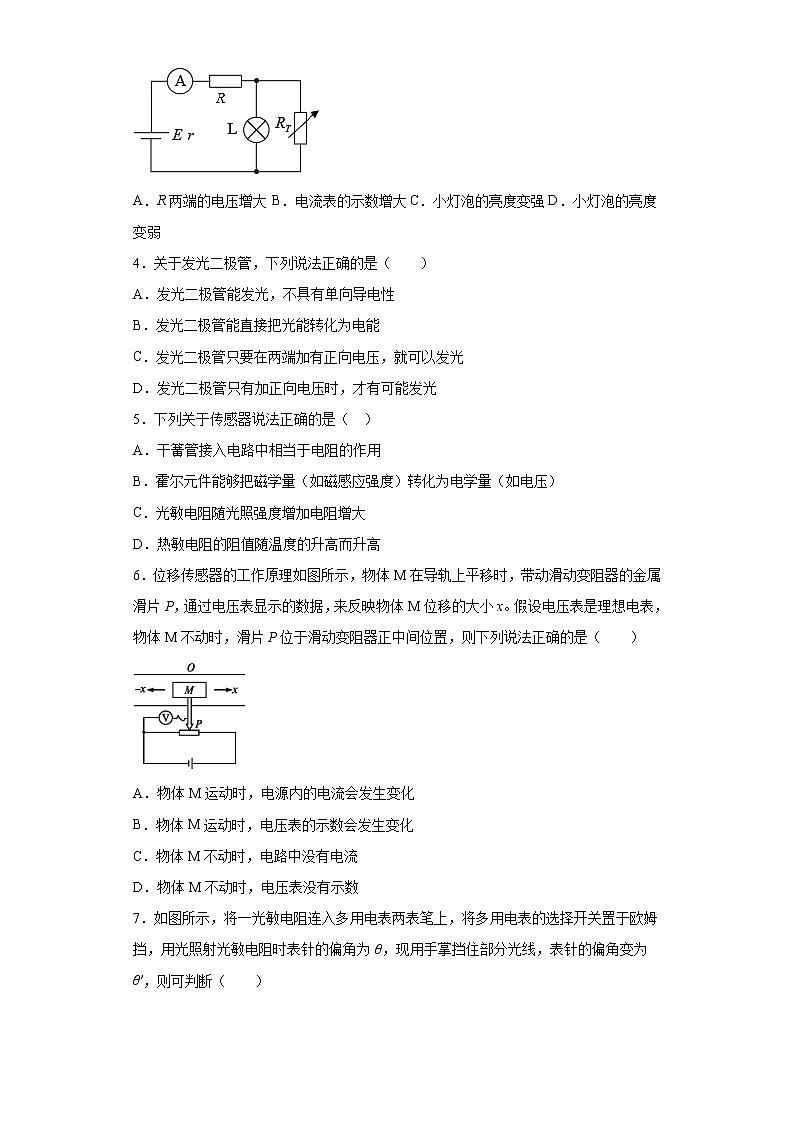

3．如图所示，R为定值电阻，RT为负温度系数热敏电阻，L为小灯泡。当温度降低时（　　）

A．R两端的电压增大 B．电流表的示数增大 C．小灯泡的亮度变强 D．小灯泡的亮度变弱

4．关于发光二极管，下列说法正确的是（　　）

A．发光二极管能发光，不具有单向导电性

B．发光二极管能直接把光能转化为电能

C．发光二极管只要在两端加有正向电压，就可以发光

D．发光二极管只有加正向电压时，才有可能发光

5．下列关于传感器说法正确的是（  ）

A．干簧管接入电路中相当于电阻的作用

B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）

C．光敏电阻随光照强度增加电阻增大

D．热敏电阻的阻值随温度的升高而升高

6．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（　　）

A．物体M运动时，电源内的电流会发生变化

B．物体M运动时，电压表的示数会发生变化

C．物体M不动时，电路中没有电流

D．物体M不动时，电压表没有示数

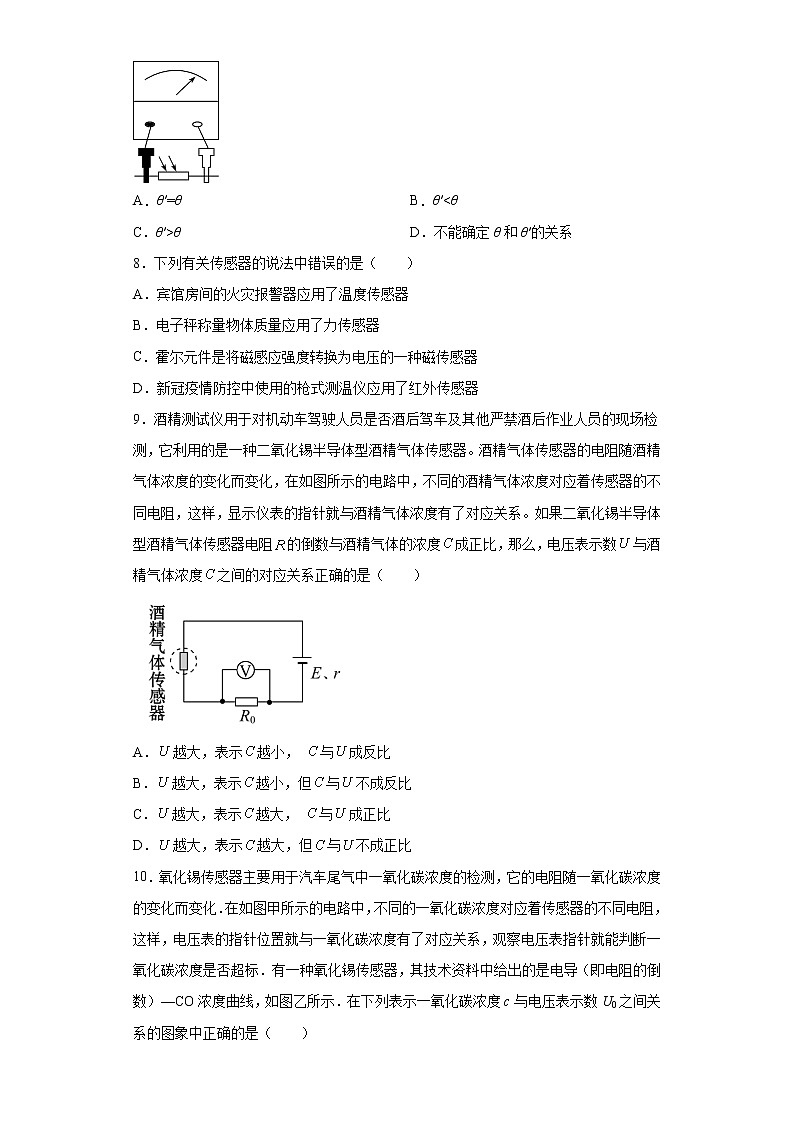

7．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（　　）

A．θ′=θ B．θ′<θ

C．θ′>θ D．不能确定θ和θ′的关系

8．下列有关传感器的说法中错误的是（　　）

A．宾馆房间的火灾报警器应用了温度传感器

B．电子秤称量物体质量应用了力传感器

C．霍尔元件是将磁感应强度转换为电压的一种磁传感器

D．新冠疫情防控中使用的枪式测温仪应用了红外传感器

9．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数与酒精气体浓度之间的对应关系正确的是（　　）

A．越大，表示越小， 与成反比

B．越大，表示越小，但与不成反比

C．越大，表示越大， 与成正比

D．越大，表示越大，但与不成正比

10．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（　　）

A． B．

C． D．

11．目前许多国产手机都有指纹解锁功能，用的指纹识别传感器是电容式传感器，如图所示。指纹的凸起部分叫“嵴”，凹下部分叫“峪”。传感器上有大量面积相同的小极板，当手指贴在传感器上时，这些小极板和正对的皮肤表面部分形成大量的小电容器，这样在嵴处和峪处形成的电容器的电容大小不同，此时传感器给所有的电容器充电后达到某一电压值，然后，电容器放电，电容小的电容器放电较快，根据放电快慢的不同，就可以探测到嵴和峪的位置，从而形成指纹图像数据，根据文中信息，下列说法正确的是（　）

A．用指纹的照片蒙在传感器上，也可以实现手机解锁功能

B．手指轻按和重按均可以解锁，说明形成的电容大小是相同的

C．潮湿的手指头不能形成指纹识，是因为嵴和峪没有电容差别了。

D．在峪处形成的电容器放电较慢

12．一种新型保险柜安装有声纹锁，只有主人说出事先设定的暗语才能打开，别人即使说出暗语也打不开锁。这种声纹锁辨别主人声音的依据是（　　）

A．音调 B．音色 C．响度 D．声速

13．图甲表示某电阻R随摄氏温度t变化的图像。把这个电阻接入如图乙中电路，用这个电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到一个简单的电阻温度计，则（　　）

A．t1应标在电流较大的刻度上

B．t1应标在电流较小的刻度上

C．通过电流表的电流与温度呈线性关系

D．通过电流表的电流与温度呈非线性关系

14．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。如果右侧线圈L2中产生感应电流时，电流经放大器放大后，使电磁铁吸起铁质开关K而切断家庭电路，仅考虑L1在铁芯中产生的磁场，下列说法正确的有（　　）

A．家庭电路正常工作时，L2中的磁通量为零

B．家庭电路中使用的电器增多时，L2中的磁通量将增加

C．家庭电路中的电器发生短路时，开关K将被电磁铁吸起

D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起

15．如图所示是一种自动控制水温的装置，P、Q是加热电路的两个触头，M、N是热敏电阻的两个触头，则下列说法正确的是（  ）

A．P、Q应接在a、b之间

B．P、Q应接在c、d之间

C．M、N应接在e、f之间

D．M、N应接在c、d之间

16．陶瓷传感器可以用于分析气体中酒精蒸气的含量，常用于检查驾驶人员是否饮酒。如果司机饮酒，血液中的酒精成分会扩散到呼出的气体中，呼出的气体喷向传感器，传感器的电阻将随酒精蒸气浓度发生相应的变化，从而可以检测血液中的酒精含量。某种陶瓷气敏传感器的电导（即电阻的倒数）与气体中酒精蒸气浓度C的关系如图甲所示。现用其组成如图乙所示的检测电路（电源内阻为r，电流表内阻不计）。对此，以下说法正确的是（　　）

A．此陶瓷气敏传感器的电阻与气体中酒精蒸气的浓度成正比

B．气体中酒精蒸气的浓度越大，则电流表指针偏转的角度越大

C．气体中酒精蒸气的浓度越大，则电池的路端电压越小，电阻两端的电压也越小

D．电源用的时间长了，内阻变大，则会导致测得的酒精浓度偏低

17．电容式话筒含有电容式传感器，如图所示。导电性振动膜片与固定电极构成一个电容器，当振动膜片在声压的作用下运动时，两个电极间的电容发生变化，电路中电流随之变化，这样声信号就转变为电信号。当振动膜片向左运动时，下列说法正确的是（　　）

A．电容器电容增大

B．电容器所带电荷量减小

C．电容器两极板间的场强增大

D．电阻R上电流方向自左向右

18．如图所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是（　　）

A．严重污染时，LDR是高电阻               B．轻度污染时，LDR是高电阻

C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定

D．该仪器的使用会因为白天和晚上受到影响

19．如图所示为检测某传感器的电路图．传感器上标有“3V，0.9W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10Ω，1A”的字样，电流表的量程为0.6A，电压表的量程为3V。求：

(1)传感器的电阻和额定电流；

(2)为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？

20．下图是电饭煲的电路图，是一个磁钢限温开关，手动闭合后，当此开关温度达到居里点（）时，会自动断开，且不能自动闭合是一个双金属片自动控温开关，当温度低于时，会自动闭合；温度高于时，会自动断开。红灯是加热指示灯，黄灯是保温指示灯，分流电阻，加热电阻丝，两灯电阻不计。

(1)分析电饭煲的工作原理；

(2)计算加热和保温两种状态下，电饭煲消耗的电功率之比；

(3)如果不闭合开关，能将饭煮熟吗？

参考答案

1．B

【详解】

当拉环不受力时，滑片P在a端，由欧姆定律得

I==0.1A

故A错误；

BC．拉力为400N时，由F=kΔx，则

Δx=4cm

对应的电阻为RaP=20，R1接入电路的电阻RPb=5，由欧姆定律得

I′==0.3A

故B正确，C错误；

D．在P移动到b点时Δx′=5cm，由F=kΔx，拉力最大

F=500N

故D错误。

故选B。

2．B

【详解】

A．光照强度增加，光敏电阻的阻值减小，电路的总电阻减小，故电路的总电流增大，电源内电压增大，路端电压减小，A灯变暗，流过的电流增大，两端的电压增大，两端电压减小，B灯两端的电压减小，B灯变暗，A正确，不符合题意；

B．由电路的输出功率和外电路电阻的关系图

因不知内阻和外阻之间的关系，因此无法判断输出功率的变化，B错误，符合题意；

C．电源的效率为，路端电压减小，电源的效率变小，C正确，不符合题意；

D．通过的电流等于通过光敏电阻的电流与通过B灯的电流之和，根据前面的分析，通过B灯的电流减小，而通过的电流增大，故上电流的变化量大于上电流的变化量，D正确，不符合题意。

故选B。

3．C

【详解】

AB．温度下降，RT电阻增大，并联部分电阻增大，总电阻增大，总电流减小，R两端电压减小，电流表示数减小，故AB错误；

CD．因为R两端电压减小，根据串联电路电压特点可知，灯泡的电压增大，通过灯泡的电流增大，故灯泡变亮，故C正确，D错误。

故选C。

4．D

【详解】

发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能。

故选D。

5．B

【详解】

A．干簧管接入电路中相当于开关的作用，A错误；

B．霍尔元件将磁学量转化为电学量，B正确；

C．光敏电阻随光照强度增加电阻减小，C错误；

D．热敏电阻的阻值随温度的升高而减小，D错误。

故选B。

6．B

【详解】

A．电压表为理想电表，则电压表不分流，故触头移动时不会改变电路的电阻，也就不会改变电路中的电流，故A错误；

BCD．电压表测的是滑片P左侧电阻分得的电压，故示数随物体M的移动亦即触头的运动而变化，物块M不动时，电压表仍有读数，故B正确，CD错误。

故选B。

7．B

【详解】

光敏电阻的阻值随光照强度的增强而减小，开始时有光照射，光敏电阻的阻值较小，当手掌挡住部分光线时，光敏电阻的阻值增大，因为欧姆表的零刻度在表盘的右侧，所以欧姆表测电阻时，阻值越大，指针张角越小。

故选B。

8．A

【详解】

A．宾馆房间天花板上安装的烟雾报警器是利用了烟尘传感器，A错误；

B．电子秤称量物体质量是利用了力传感器，B正确；

C．霍尔元件是能够将磁感应强度这个磁学量转换为电压这个电学量的一种传感器，C正确；

D．新冠疫情防控中使用的枪式测温仪应用了红外传感器，D正确。

故选A。

9．D

【详解】

设酒精气体传感器电阻为。酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压。根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得

k是比例系数

根据欧姆定律得

解得

由数学知识知，U越大，C越大，但两者不成正比。

故选D。

10．D

【详解】

由资料中给出的是电导（即电阻的倒数）—CO浓度曲线可知电导与CO浓度成正比，CO浓度越大，传感器电阻越小，电路中电流越大，电压表示数越大，但是电压表示数与CO浓度不是成正比关系。

故选D。

11．C

【详解】

A．用指纹的照片蒙在传感器上，由于没有指纹上凸起部分“嵴”和凹下部分“峪”，则不可以实现手机解锁功能，选项A错误；

B．手指轻压和重压，手指和小极板之间的距离不同，形成的电容大小是不同的，故B错误；

C．潮湿的手指头是因为指纹之间被水填充，嵴和峪就不能形成电容差别了，所以不能形成指纹识别，故C正确；

D．电容较小的电容器放电较快，在峪处形成的电容器电容较小，所以在峪处形成的电容放电较快，故D错误。

故选C。

12．B

【详解】

因为每个人的发声音色不同，而声纹锁是依据音色来进行判断的，只能按照设定的音色打开，所以主人说出事先设定的暗语就能打开，故B正确，ACD错误。

故选B。

13．AD

【详解】

AB．温度为t1时，整个电路的电阻最小，电流强度最大，t1应标在电流较大的刻度上，A正确，B错误；

CD．从图中可知，电阻值可表示为

根据欧姆定律

因此电流表的电流与温度呈非线性关系，C错误，D正确。

故选AD。

14．AD

【详解】

AB．分析题意可知，火线和零线中电流等大反向，并行绕制时，线圈L1中产生的磁通量相互抵消，合磁通量为零，线圈L1、L2绕制同一铁芯上，即使用电器增多时，线圈L2中的磁通量同样为零，故A正确，B错误；

C．家庭电路中的电器发生短路时，根据闭合电路欧姆定律可知，火线和零线的电流同时增大，合磁通量为零，开关K不会被电磁铁吸起，故C错误；

D．地面上的人接触火线发生触电时，火线的电流变大，线圈L1中的磁通量不为零，线圈L2中的磁通量发生变化，产生感应电流，电磁铁将开关K吸起，故D正确。

故选AD。

15．AC

【详解】

P、Q应该分别接在触头a、b之间，同时，M、N应该分别接e、f，其工作原理是当水温升高时，热敏电阻阻值减小，电磁铁中电流增大，吸引力增大，使衔铁被吸下，a、b断开，使加热装置停止加热；当水温降低到一定程度时，热敏电阻温度减小，电磁铁中电流减小，吸引力减小，衔铁被弹簧拉上去，使a、b之间连接，加热装置开始加热，从而实现控制水温。

故选AC。

16．BD

【详解】

A．由题图甲可知，传感器的电阻与气体中酒精蒸气的浓度成反比，故A错误；

BC．因为酒精蒸气的浓度C越大，传感器的电阻越小，电路中的电流越大，电流表指针偏转的角度越大，路端电压越小，两端电压越大，故B正确，C错误；

D．若电源用的时间长了，内阻变大，则相同浓度时总电阻变大，电流变小，测量的C变小，故D正确。

故选BD。

17．BD

【详解】

A．当振动膜片向左振动时电容器两极板间的距离变大，根据可知，电容值减小，故A错误；

BD．由可知，因U不变的情况下，则电容器带电荷量Q减小，电容器处于放电状态，R中电流方向自左向右，故BD正确；

C．依据，则知U不变，场强减小，故C错误。

故选BD。

18．AD

【详解】

AB．严重污染时，透过污水照到LDR上的光线较少，LDR电阻较大，故A正确，B错误；

C．LDR由半导体材料制成，受光照影响电阻会发生变化，故C错误；

D．白天和晚上自然光强弱不同，或多或少会影响LDR的电阻，故D正确。

故选AD。

19．(1)10Ω，0.3A；(2)6V

【详解】

(1) 传感器的电阻

R传＝＝10Ω

额定电流

I传＝＝0.3A

(2)最大电流

I＝I传＝0.3A

电源电压最大值

Um＝U传＋U0

U传为传感器的额定电压，U0为R0m＝10Ω时R0两端的电压，即

U0＝I传·R0m＝0.3×10V＝3V

小于电压表量程，所以

Um＝U传＋U0＝3V＋3V＝6V

20．(1)见解析；(2)12:1；(3)不能

【详解】

(1)电饭煲盛上食物后，接上电源，S2自动闭合，同时手动闭合S1，这时黄灯被短路不亮，红灯亮，电饭煲处于加热状态．加热到80℃时，S2自动断开，S1仍闭合．水烧干后，温度升高至103℃时，开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态．由于散热，待温度降至70℃时，S2自动闭合，电饭煲重新加热；温度达到80℃时，S2又自动断开，再次处于保温状态．

(2)加热时，电饭煲消耗的电功率

P1＝

保温时，电饭煲消耗的电功率

两式中

从而有

＝

(3)如果不闭合开关S1，开始S2总是闭合的，R1被短路，功率为P1，当温度上升到80℃时，S2自动断开，功率降为P2，温度降低到70℃，S2自动闭合……温度只能在70℃～80℃之间变化，不能把水烧开，故不能煮熟饭。
